Добрый день!
Нужно подключить советский микрофон Ломо КМС 19-09 к современному пульту.
Вопрос именно не в коммутации, провода нужные есть в комплекте, а в фантомном питании.
Все современные пульты выдают 48в, а этот микрофон через блок питания 10В47 У1.1. в котором установлена батарея из 9 РЦ 73 напряжением 11,25 в.
Можно ли подключить микрофон минуя этот блок питания? Или есть другие, более верные решения?
Спасибо! Знаю, что на форуме есть специалисты по этому профилю, вопрос скорее к RV3DOI, но и для всех.

Мдя ... подключить то вероятно не особая проблема . Но схема то где этого микрофона ? Одна фотка разъема это ни о чем увы . Гугля тоже не знает ..

какая там схема.
есть сам микрофон 8А19У1.1, усилитель УМ51-01.У1.1.
Усилитель прикручивается к микрофону

Быстрей всего да чем нет. Надо просто знать как снимается с микрофона сигнал и как запитывается его усилитель

vik65 писал(а): ↑

12 дек 2022, 17:49

какая там схема.
есть сам микрофон 8А19У1.1, усилитель УМ51-01.У1.1.
Усилитель прикручивается к микрофону

Понимаете в чем дело - я таки инженер электронщик со стажем но ваши букоффки мне ровно ничего не могут сказать . Потому что всякой узкораспостранненых девайсов в ссср наплодили кучу а документация может быть у вас где то рядом но не в интернете . Мне нужна СХЕМА а не ваши буковфки по которым вообще ничего интернет не знает . По схеме можно сказать что и куда. Вот на гефель схему я находил - замороченно конечно но все переделываемо под нормальный фантом . И на многие другие конденсаторники тоже народ переделывает вполне себе . А так вы ничего не добьетесь

В интернете пишут:

9-12 вольт, на 1 и 2 ногу. 3 нога земля. Если у микрофона усилитель УМ51, то он может питаться и от 48В, не по паспорту конечно питание, но у меня работает.

Конденсаторный микрофон (пушка). ЛОМО 8А19 (капсюль 8а19у1.1 и корпус-усилитель УМ51-01.у1.1). Питание фантом 12v-48v.

А вообще у многих конденсаторных микрофонов в паспорте пишут, что фантомное питание может быть 12-52 в.

tonwagen писал(а): ↑

12 дек 2022, 19:08

А вообще у многих конденсаторных микрофонов в паспорте пишут, что фантомное питание может быть 12-52 в.

Не зная параметров быстрей прокатит что то подобное от питания гефеля :

Вот, нашел еще такую схемку

tonwagen писал(а): ↑

12 дек 2022, 19:28

Вот, нашел еще такую схемку

Надеется на свойства стабилитрона перехода Б-Э КТ315 это так себе

Ну так я и думал что вовнутре есть преобразователь ибо если не электретный капсуль то 12 вольт для поляризации мало . Втупую без фантома подключить легко к XLR просто кабель спаять (распиновка там легкая контакт 3 общий на XLR 1 а остальные два на 2 и 3 XLR завести) но питание будет от встроенной батареи . На 12 вольт щас литиевые есть батарейки - только проставку переходник сделать . Если питание от фантома то там надо перелопачивать схему "усилителя" тот который в коробке стоит . Все вместе с преобразователем где то 7 мА жрет - современные пульты могут 10 мА давать . Но тут в двух словах не скажешь - рисовать надо переделку

Спасибо всем! Половину задачи я , если так можно сказать,решил. Подключил микрофон через микрофонный усилитель к пульту с фантомным питанием 48в без штатного блока питания.
Микрофон работает, насколько штатно не могу сказать, сегодня постараюсь хотя бы по качеству определиться.
Теперь остался нерешенным вопрос использования блока питания. Исключить из него батарею, но чтобы использовать переключатели Вкл/Выкл и 0дБ/-6дБ.
Микрофон весьма чувствительный. Любое прикосновение, перестановка вызывает дикий перегруз, и без предварительного выключения сложно его использовать. Можно, конечно, на пульте нажимать кнопки и двигать фидеры, но...

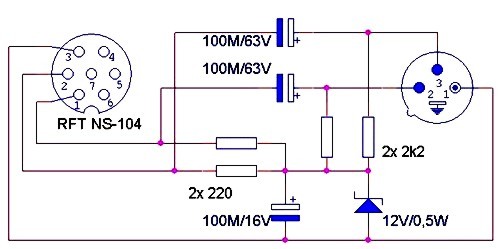

Да легко - лень рисовать сейчас только .. Конечно прямо в 48 вольт микрофон сувать который для этого не предназначен "профессионалы" блин называются еще хм словов нету.. Хорошо что в пульте токоограничивающие резисторы есть - поэтому и не горит но может попасться другой пульт с которым не проканает .. А так выходной транс "питающего устройства" изолируется кондерами от фантома . Дальше двумя резисторами фантом сгоняется в стабилитрон на 12 вольт подключенный на землю . А с него уже напряжение подключается вместо батареи

короче как то так

Blackbird писал(а): ↑

14 дек 2022, 05:41

короче как то так

Отлично! Спасибо огромное!
