Всем привет. Подключил фонокореектор от Одиссея 010. Сделал самодельный БП. Все хорошо, играет, фона нету. Но очень мало НЧ. Конденсаторы все новые. Что под крутить? Спасибо!

Питание плюс минус 27 в. При положенных 28. Не думаю что критично

АЧХ то фонокорректора от Одиссея 010 проверить есть чем? А после проверяете общее АЧХ,с измерительной пластинки, звукосниматель+ фонокорректор, АЧХ на выходе фонокорректора должно быть без завалов и подъёмов частотной характеристики, во всём диапазоне частот указанных на данный звукосниматель, это если по всем правилам. А без такой настройки будет как всегда, с этим фонокорректором, мало басов, с другим много верхов и т.д.

К сожалению измерительной пластинки нету. Игла Ортоофон on galaxy.
Что поменять в схеме, чтобы поднять НЧ?

eps, а с другим корром басы в норме?

Да, все в норме с другим корректором. И ещё заметил, маловато высоких

eps, Ну так и оставьте "другой" корректор.

eps, вы к чему его подключаете? Можно выход корректора подключить к УНЧ через 30-50 кОм, проверить НЧ?

Вы коррекцию считали? В оригинальной схеме похоже опечатка.

Спасибо за ответы. Что надо поменять в коррекции, чтобы поднять ВЧ?

Уберите руки прочь от коррекции!
Там все точно посчитано и ничего менять не нужно.

Ищите проблемы со звуком в другом месте.
Например задубевший подвес в головке.

Там не только Вч проблемы. Хятя по чертежу в схеме стоят якобы точные резисторы, на самом деле сплошной шаляй валяй, так же и с конденсаторами. Что было на складе, то и лепили, без подбора. Керамику лучше поменять на пленку.
Там на выходе вроде как 2,2 мкф стоит. Попробуйте 4,7 втулить. Можно этажеркой смонтировать и пару 4,7мкФ.
С3 поставьте 470-1000х10в , только покачественнее.
На параллельном форуме когда то была тема про "прокачку" этого корректора.

Ну вот и темка нашлась, если отбросить воду, то можно что то "наковырять"
http://rt22.ru/viewtopic.php?f=41&t=389 ... =a&start=0

К. Иночкин писал(а): ↑

06 ноя 2022, 00:16

Хятя по чертежу в схеме стоят якобы точные резисторы, на самом деле сплошной шаляй валяй, так же и с конденсаторами.

- это вряд ли.

Замените на правильные номиналы, если окажется что у Вас по факту стоит иное.

Поскольку есть сомнения в достоверности Ваших слов, будьте так любезны, выложите сюда фото платы с установленными "неправильными" номиналами деталей.

Я тоже подозреваю что есть ошибка при повторения схемы.

FAI4 писал(а): ↑

06 ноя 2022, 02:55

Поскольку есть сомнения в достоверности Ваших слов, будьте так любезны, выложите сюда фото платы с установленными "неправильными" номиналами деталей.

Так было минимум два варианта схем. С точными резисторами может когда то и выпускали, я лично не встречал !

Для начала определиться, что есть мало, а что норм. Генератор на вход, милливольтметр на выход и проверить АЧХ хотя бы в нескольких точках.

FAI4 писал(а): ↑

06 ноя 2022, 00:05

Например задубевший подвес в головке.

При чём тут головка, если человек пишет, что с другим корром головка играет нормально? К тому же, Ортофон Гэлэкси - не древняя головка, чтобы задубеть подвесу.

Sulphur писал(а): ↑

06 ноя 2022, 09:48

что с другим корром головка играет нормально?

Мне неизвестно, что для него нормально, а что нет. Возможно, у другого корректора НЧ задраны выше нормы, а у головы их нет. Меня усилители-корректоры от Одиссея всегда и всем устраивали. Приобретал несколько штук, делал корпуса и БП к ним. Большая часть корректоров из имевшихся ушла к другим людям, и они тоже не жалуются.

Vygandas писал(а): ↑

06 ноя 2022, 08:15

Так было минимум два варианта схем. С точными резисторами может когда то и выпускали, я лично не встречал !

При R11=0 коррекция не работает. Чем меньше его сопротивление, тем меньше глубина коррекции. Я бы вообще его убрал.

Без измерения АЧХ корректора, какие вообще можно дать советы, смените это или это и в какую сторону в большую или в меньшую? Кондёры на выходе какой смысл менять их хоть 47Мкф можно поставить, они на АЧХ корректора не влияют и низов не прибавят, а в цепи коррекции лезть и что то там менять, без измерений, это просто всё испортить. Это же промышленный модуль, на заводе отработанный от и до и при установке исправных деталей согласно схеме, должен заводится с полтычка, это авторские разработки приходится долго отлаживать, добиваясь указанных параметров. Поэтому, скорей всего где то была допущена ошибка при сборке.

Oleg456 писал(а): ↑

06 ноя 2022, 12:28

скорей всего где то была допущена ошибка при сборке.

Если это "промышленный модуль, на заводе отработанный... должен заводится с полтычка", то какого рожна сборка будет с ошибкой? Да на производстве все эти блоки с "ошибками" летели в брак. ТС пишет, что корректор от усилителя и только БП самделишный. Значит, только неисправность или "гвоздиком в ухах поковырялся".

А мы ж не знаем, какого года выпуска корректор, ибо в зависимости от этого возможен и брак. Или могли план гнать.

novosibiretc писал(а): ↑

06 ноя 2022, 12:44

Oleg456 писал(а): ↑

06 ноя 2022, 12:28

скорей всего где то была допущена ошибка при сборке.

Если это "промышленный модуль, на заводе отработанный... должен заводится с полтычка", то какого рожна сборка будет с ошибкой? Да на производстве все эти блоки с "ошибками" летели в брак. ТС пишет, что корректор от усилителя и только БП самделишный. Значит, только неисправность или "гвоздиком в ухах поковырялся".

Автор кондёры в нём менял, мог ошибится, про заводскую сборку разговора вообще то ни какого не было, тем более что на заводе, после сборки, на регулировке АЧХ этого корректора проверяют, не рабочее с завода не выходит.

eps писал(а): ↑

05 ноя 2022, 17:22

Конденсаторы все новые

Полярность C3 или C3-C4 при замене конденсаторов не пострадала?

Oleg456 писал(а): ↑

06 ноя 2022, 13:07

Автор кондёры в нём менял, мог ошибится,

Как два пальца. Сплошь и рядом мы видим примеры того, как огульная конденсаторная "профилактика" приводит к частичной или полной неработоспособности аппаратуры.

Oleg456 писал(а): ↑

06 ноя 2022, 13:07

Автор кондёры в нём менял, мог ошибится

Если я правильно понимаю, никакие электролитические конденсаторы не должны формировать АЧХ корректора. Они только развязывают цепи с разными потенциалами. Если уж ТС все! конденсаторы заменил, в том числе и частотозадающие, то уж не знаю, что и делать... Надо тада все резисторы и активные элементы поменять, провода. Вот уж где настоящая попа будет!

Фонокорректор от "Одиссей У-010" тоже использую отдельным блоком с выносным отдельным блоком питания на тороиде и LM317 - LM337, соединённых 2-х метровым силовым экранированным кабелем.
К качеству звука претензий нет и всех частот достаточно.
В юности увлекался выкручиванием на максимум низких и высоких тембров (не говоря о тонкомпенсации).
Постепенно излечился. Пусть их крутит звукорежиссёр в студии, получающий за это немалую зарплату, имеющий соответствующий опыт работы и одно или несколько высших образований.
А мне за это не платят. Поэтому мой нынешний усилитель в отличие от предыдущих, не имеет никаких улучшайзеров, только входной коммутатор и регулятор громкости.
Хотя всё это весьма индивидуально и могут быть другие варианты, подходящие для конкретного пользователя.
П.С. При наличии сомнений, приборного парка и соответствующего опыта, можно снять АЧХ для оценки соответствия стандарту. У меня пока таких сомнений нет.

Низких может быть мало в случае высыхания электролитов в цепи ООС: С3 С4 (по 100мкФ)


Утверждение, что АЧХ корректора не соответствует стандарту - это скорее фейк
(того, кто считает что советская техника всегда была "кривая")

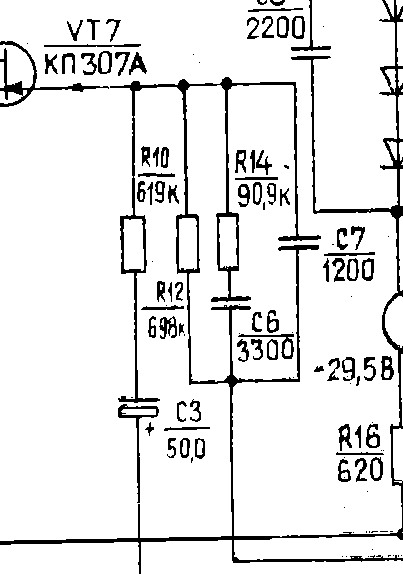

В корректоре Одиссей-010 АЧХ определяется элементами:
С6 (3300пФ)
С7 (1200пФ)
R14 (91к)
R12 (680к)

дополнительно
R13 (68)
C5 (3300пФ)
- обрезают АЧХ сверх звукового диапазона.


Схема выстроена/вылизана схемотехнически очень точно.
Поэтому утверждать, что там "неправильная" АЧХ - верх глупости.

Единственный вариант - неисправность схемы (например окисление/неконтакт выводов)
То, что емкости вышли из строя/изменили номинал - маловероятно.

Пусть автор предъявит доказательства.
(фото платы с установленными элементами неправильных номиналов к примеру)

А то как необоснованно хаять советскую технику - он первый,
а как ответить за свои слова ....

Подвела страсть к установке аудиофильских кондёров, а приборов нет.

eps писал(а): ↑

05 ноя 2022, 17:22

Конденсаторы все новые.

- неужели именно "все" - ?!
Дайте схему конкретно Вашего корректора, и что там меняли: лучше фото с видимыми номиналами.
1) Крутить ничего не "надо" да и нечего, а АЧХ корректоров д.б. "стандартная".
2) На ВЧ мог повлиять С1 - согласование с головой. В разных корректорах с разной головой он будет другой.
3) На НЧ мог повлиять только С11, ибо щас нагрузка-согласование другое, отличное от Одиссей 010: его можно попробовать увеличить.
4) Если на подключаемом устройстве на входе тож есть разделительный конденсатор, то ёмкости включатся последовательно, и отсутствие НЧ обеспечено. В данном случае один из конденсаторов можно исключить.

C3 желательно отдельно отформовать перед монтажом в плату. На месте он может никогда не отформоваться, там постоянное напряжение близкое к нулю. А может даже меньше нуля. Неизвестно, где и сколько этот конденсатор пролежал до того как его топикстартеру продали.
