Кто это такое ?

На одной ухе полуотклеившееся надпись "siemens" и на колодке U.S. Patent 394737 3356797 гугление ничо вразумительного не дает . Ну акромя того что сам патент это забавная схема подводки сигнала к ушам . Но никаких ссылок на модель и годы производства - сам патент 1967 года

Сопротивление на одном 58 ом на другом 64 и послушал как и утверждал продаван - с низкими там очень небогато . Хотя так горбов и резонансов не слышно . Я не златоухий поэтому ширость верхов заценить не могу

Blackbird,
Ширость - она у низов,а у верхов - рассыпчатость

Blackbird, это, похоже, гарнитура из оборудования лингафонного кабинета... Учитель и ученик в процессе могли переговариваться, то есть учитель мог слышать как ученик произносит слова или текст ну и т.д. и т.п. ... А "низы" там вообще не нужны... Также, как и "верха".

2vlad писал(а): ↑

26 апр 2022, 19:04

Blackbird, это, похоже, гарнитура из оборудования лингафонного кабинета...

Вы хотя бы патент почитайте - так вот эти наушники изначально сделаны стерео - особенность конструкции у них специфическая . С какого в лингафонном кабинете когда было нужно стерео ?:)

Мне напоминает наушники от лингофоного класса, но это может быть технические от оборудования связи. Я подобные слушал от Tesla и Nokia , низов нету, верха размазаны, чисто рассчитаны под телефонию.
А патент такое дело, все стерпит

Хуже ТДС-3

Vygandas писал(а): ↑

26 апр 2022, 19:12

А патент такое дело, все стерпит

Это так, но коллега упёртый... Патенты почитывает! Да, я тоже видел гарнитуру от Tesla, вот недавно только 2 микрофона от них выбросил. Ничего особо выдающегося в этой гарнитуре не было изначально, нет и сейчас...

Лингафонный кабинет или оператор телефонной станции

FAI4 писал(а): ↑

26 апр 2022, 20:32

Лингафонный кабинет или оператор телефонной станции

Вы тоже ?:) Они СТЕРЕО !!!

Я вижу микрофон и штекер с тремя контактами , то-есть либо штекер не родной , либо изначально они были моно а когда их переделали на стерео микрофон оказался не подключенным. Я почти уверен во втором варианте.

ДедФеном писал(а): ↑

27 апр 2022, 01:49

Я вижу микрофон и штекер с тремя контактами , то-есть либо штекер не родной , либо изначально они были моно а когда их переделали на стерео микрофон оказался не подключенным. Я почти уверен во втором варианте.

Микрофона там НЕТУ это такой штеккер в сами наушники заходит я просто его выдернул из разъема . И ухи помечены цветными точками так что оно стерео в патенте кстати тоже

Понятно.

Точь в точь вплоть до мельчайших подробностей как гарнитура лингафонного кабинета учебного заведение второй половины 80-х годов. Как-то довелось обслуживать. Несколько штук таких лежит где-то.
Родной черный провод с где-то полутора-метровым проводом выходил из коробочки которая закручивалась двумя винтиками (на фото слева, частично закрыта).
На левом капсуле на пустом месте (которое такое же как на правом и его видно между кругляшом и проволочными дугами) было крутящееся пластиковое кольцо с микрофоном. Провод от него заходил в коробочку. На правом капсуле даже виден небольшой выступ для ограничения хода микрофона. Чтобы солнышко не крутили пытливые. Капсули же симметричные.
Вон та белая фиговинка которая справа на конце проволочных дуг легко снимается для разборки конструкции. Иначе капсуль не снять.
Штекер там родной был СШ-5, мембраны капсулей - прозрачные. Чисто моно. Гарнитура сидела на голове ну очень жестко. Какое там оборудование связи - уши в трубочку от нее были за время урока...
Капсули соединены в параллель. Соединительными проводниками были вон те проволочные дуги что на фото у ТС. Можно конечно, если постараться развести на два канала, но капсули-то по дугам перемещались - они и держали их и сигнал передавали. Это если пилить одну дугу или в коробочке что-то химичить. Небось сам патент как раз на распил был? Я не пилил, я проще поступал.
Амбушюры из дермантина и слегка ухо-подобные. Снимались с капсулей легко. До мембраны можно было добраться, если открутить крышку и в круглую дырочку вставить иглу и поддеть кругляш с дурками.

Ищите по ТМГ-5 и будет вам щастье. Оно даже тут в музее есть.

Показал бы пульты учащегося, но система не дает вставить картинку. А на нет и суда нет.

Продаван ничо не говорил, что гарнитура Ленина видела. Совсем страх потеряли....

Понятно что очень похоже на лингафонную ну и да сам патент гуглиться элементарно - даже все в PDF можно утянуть . Да наушники соединены через дуги и там есть "распил" . Ну и да сами наушники изначально сделаны стерео с завода - у них них на ушах цветные точки желтый-красный и микрофона там не было . Возможно действительно сименс решил по быстрому переделать лингафоные наушники в стерео . Но куда это было надо

3462 писал(а): ↑

27 апр 2022, 06:41

Продаван ничо не говорил, что гарнитура Ленина видела. Совсем страх потеряли....

Хм сам патент 1967 года и сами наушники прям один в один как в патенте - так что возможно с 1967 года и производились - почему бы нет ?

Нашел остальные картинки на Авито и глянул патент.
Ну точь в точь как наши и картинки в патенте как у наших. Как вспомню, так ухи сразу сворачиваются.
Зато мои первые стереонаушники были! Сделанные из моно-гарнитуры. Патента не видел, руководствовался пионерскиой смекалкой...

Это НЕ ТМГ-5, которую тут все пихают. Но похож. Музей бы изучили как следует, позор.

на фото виден микрофон.
Так он есть или его нет?

3 контакта.
Один - на микрофон.

На стерео могли перепаять позднее

FAI4 писал(а): ↑

27 апр 2022, 19:54

на фото виден микрофон.
Так он есть или его нет?

Это НЕ МИКРОФОН же блин Воистину люди видят не то что есть а то что ХОТЯТ видеть - нету там микрофона . Это штеккер который в "раздаточную коробку" идет

ктстати вот еще из "лингафонного кабинета" akg K60 1968 года

Вот по ним информации хватает и это стереоухи

Blackbird, объясните, пожалуйста вот это:

Конечно, я могу ошибаться, но интересно, что Вы напишите...

А чем штекер не нравится? 6,3мм?

Игорь40, штеккер хорош, слов нет! Вопрос о "штучке" на левой стороне снимка... В красном овале которая.

2vlad писал(а): ↑

27 апр 2022, 21:38

объясните, пожалуйста вот это:

А на первой фотке не видно? Разъем трехконтактный.

[

2vlad писал(а): ↑

27 апр 2022, 21:38

Blackbird, объясните, пожалуйста вот это:

Вот это есть ШТЕККЕР который соединяет шнур с "рамой" наушников

vzm2 писал(а): ↑

27 апр 2022, 21:54

А на первой фотке не видно? Разъем трехконтактный.

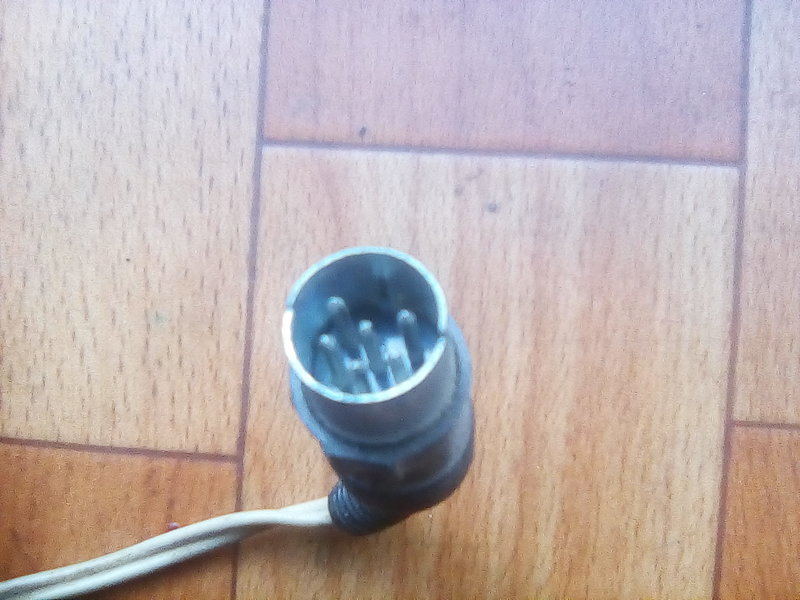

Он не трехконтактный там их больше - в общем для переживающих выткнул штеккер и показал с гнездом

так что никакой ни микрофон никогда не был

Blackbird, да особо и не переживали... Вот если бы Вы были бы в сознании, то показали бы этот разъём сразу, а не писали бы фигню всякую про раздаточную коробку! "Вас обманули: это шанхайский барс!"
А на лингафонные гарнитуры (в моём случае от Tesla) Ваши "стереоухи" - ну очень похожи! Так что ошибиться было легко... Тем более, что из-за чрезвычайной хреновости всё это было выброшено лет 30 или больше тому назад, ну, кроме 2-х микрофонов, эти выбросил совсем недавно... Зачем хранил? Сам не знаю, маленькие электродинамические капсюли с неплохой чувствительностью, "втыкать" куда не нашлось, да и современных совсем уж маленьких - куча...

2vlad писал(а): ↑

27 апр 2022, 22:37

Blackbird, да особо и не переживали... Вот если бы Вы были бы в сознании, то показали бы этот разъём сразу, а не писали бы фигню всякую про раздаточную коробку! "Вас обманули: это шанхайский барс!"

Иногда очень сложно понять что именно народы хотют и в чем их истинная печаль .. На лингафонные эти уши конечно похожи но .. если тмг5 то редкий вариант где вообще даже рисунок на ушах совпадает - вот драли так драли http://ipic.su/img/img7/fs/naushniki-ga ... 115430.jpg частый вариант там тупо резиновые чашки - неинтересно короч .. Но эти наушники изначально лепились стерео - даже в патенте показан способ подводки сигнала . Ну и да я AKG 1968 года не зря привел в пример - они тоже с мелкими капсулями и из тех лет

Blackbird писал(а): ↑

28 апр 2022, 06:13

На лингафонные эти уши конечно похожи но

А можно еще поподробнее фотку ух со стороны, обратной голове. Что то там вроде как возле "цилиндра" просматривается какой-то "зуб". Это не ограничитель поворота микрофона случайно?
Принимая во внимание многоштырьковость разъема можно предположить, что был вариант стерео+микрофон в максимальной комплектации. Ну и варианты попроще - стерео, моно+микрофон. Я отчетливо помню в лингофонном кабинете аналогичные ухи от фирмы "Тесла" - ну очень похожи, может с этих и драли.

vzm2 писал(а): ↑

28 апр 2022, 07:07

А можно еще поподробнее фотку ух со стороны, обратной голове. Что то там вроде как возле "цилиндра" просматривается какой-то "зуб". Это не ограничитель поворота микрофона случайно?

Этот зуб присутствует на обоих ухах из чего можно сделать неопровержимый вывод что на этой гарнитуре было ДВА микрофона ага
Вы патент посмотрите чтоли там описаны такие наушники с микрофоном - но именно СТЕРЕО наушники потому как там отдельно показано как развести стерео .. на этих ушах никаких следов переделки и присутствия микрофона не обнаружено .. но корпуса ушей могут быть тупо унифицированы

vzm2 писал(а): ↑

28 апр 2022, 07:07

Я отчетливо помню в лингофонном кабинете аналогичные ухи от фирмы "Тесла" - ну очень похожи, может с этих и драли.

Конечно сименс содрал у теслы а потом еще запатентовал в США конструкцию во избежание

А какое штеккер занятый.
У меня такой на древнем советском низковольтной паяльнике на 36 в ,но в традидиционном корпусе

на самом деле это все отголоски стандарта DIN - там было много самых разнообразных штеккеров

Поиски в интернетах выдали такое обсуждение: https://www.head-fi.org/threads/strange ... se.616182/ Суммирую: называется оно Siemens DT96A и подозрительно похоже на Beyerdynamic DT96A, да и патент выдан фирме Beyerdynamic, поэтому, как я предполагаю, то ли выпускались Siemens-ом по лицензии Beyerdynamic, то ли Beyerdynamic-ом по заказу Siemens. Народ в том обсуждении высказывает мнения, что они действительно применялись с телекоммуникационным оборудованием или в лингафонных кабинетах, но в работе их никто не видел

Blackbird писал(а): ↑

28 апр 2022, 08:49

но корпуса ушей могут быть тупо унифицированы

И я про это

Blackbird писал(а): ↑

28 апр 2022, 08:49

Конечно сименс содрал у теслы

Ну конечно наоборот

Radioamatööri писал(а): ↑

28 апр 2022, 11:34

Поиски в интернетах выдали такое обсуждение: https://www.head-fi.org/threads/strange ... se.616182/ Суммирую: называется оно Siemens DT96A и подозрительно похоже на Beyerdynamic DT96A, да и патент выдан фирме Beyerdynamic, поэтому, как я предполагаю, то ли выпускались Siemens-ом по лицензии Beyerdynamic, то ли Beyerdynamic-ом по заказу Siemens. Народ в том обсуждении высказывает мнения, что они действительно применялись с телекоммуникационным оборудованием или в лингафонных кабинетах, но в работе их никто не видел

Вау вот точно оно один в один . И в общем то характеристики судя по даташиту неплохие именно для хай фай . Так что можно сказать нашлись

картинка из каталога beyerdinamic за 1967 год
https://www.hifi-archiv.info/Eugen%20Be ... log/18.jpg
Так что реально уши из 1960х годов

Мне то же напомнили лингафонный кабинет Тесла. Стол в воинской части ГРУ в ГДР.

Воистину люди видят не то что есть а то что ХОТЯТ видеть. (с)

1.

называется оно Siemens DT96A и подозрительно похоже на Beyerdynamic DT96A

Забавно, но на странице из каталога указано сопротивление одного капсуля, которое равно 400 Ом. Интересно, чем таким ТС измерил "на одном 58 ом на другом 64"??? Неужели нет никакой разницы, а впрочем "в общем то характеристики судя по даташиту неплохие именно для хай фай".

2.

так что никакой ни микрофон никогда не был

сами наушники прям один в один как в патенте

Четко наблюдаю на Fig.9 патента наличие версии с микрофоном.

3.
А на Fig.4 патента заметен "упор" - "какой-то "зуб" - "небольшой выступ для ограничения хода микрофона".

Этот зуб присутствует на обоих ухах из чего можно сделать неопровержимый вывод что на этой гарнитуре было ДВА микрофона ага

Капсули унифицированные, одинаковые, симметричные и взаимозаменяемые. Поэтому на обоих такие упоры есть. Им без разницы где стоять. Хоть в микрофонной версии, хоть без них. Конструкция не меняется. Без микрофона там просто пусто.

4.

хай фай

Странно, но имея с пяток гарнитур с того лингафонного кабинета (возможно там и не ТМГ-5, а что-то другое, но оно один в один как ТМГ-5) желания слушать их полностью пропало после сравнения с купленными черех пару лет ТДС-15. И ни разу не пожалел что потратил деньги и не воспользовался халявой. И ушам больно было и звук был заметно хуже.
Может мне не повезло? Картинка показывает, что между мембраной и ухом слушателя находится ... пластиковая защитная перегородка с дурками, которые исключительно "неплохие именно для хай фай". Ведь это не защита хрупкой мембраны для многопользовательских наушников, а некий тюнинг-доводка АЧХ....

Воистину люди видят не то что есть а то что ХОТЯТ видеть. (с)

3462 писал(а): ↑

29 апр 2022, 03:55

Забавно, но на странице из каталога указано сопротивление одного капсуля, которое равно 400 Ом. Интересно, чем таким ТС измерил "на одном 58 ом на другом 64"??? Неужели нет никакой разницы, а впрочем "в общем то характеристики судя по даташиту неплохие именно для хай фай".

Ну кто то читать не умеет по басурмански - написано шо по заказу мы и 50 сделаем . Мало ли под какое оборудование заказывалось - так что легко .. Кстати замерить капсули без разборки сложно - там сигнал не по проводам а по дугам подается . С коварным нестабильными контактами я уже сталкивался не раз и как их мультиметры мерят тоже . В общем все ближе к 50омам так что все норм
