Добрый вечер.
Собрал схему первичных часов по приведенной схеме.
Все работает,но надо сделать функцию "ускоренный ход" ,так ,что бы можно было нажать кнопку и часы стремительно шли вперёд...(для удобства выставления текущего времени)
Для этого планировал использовать двух позиционный переключатель,а конкретно порвать соединение ноги 10 DD1 и ноги 3 DD2.
Для ускорения хода хотел соединить ноги 4,7 DD1 с ногой 3 DD2.
Но тут не задача...
Нет толком ускоренного хода от этого переключения ...Стрелки только чуть ,чуть подергиваются...
Что я делаю то не так... ?

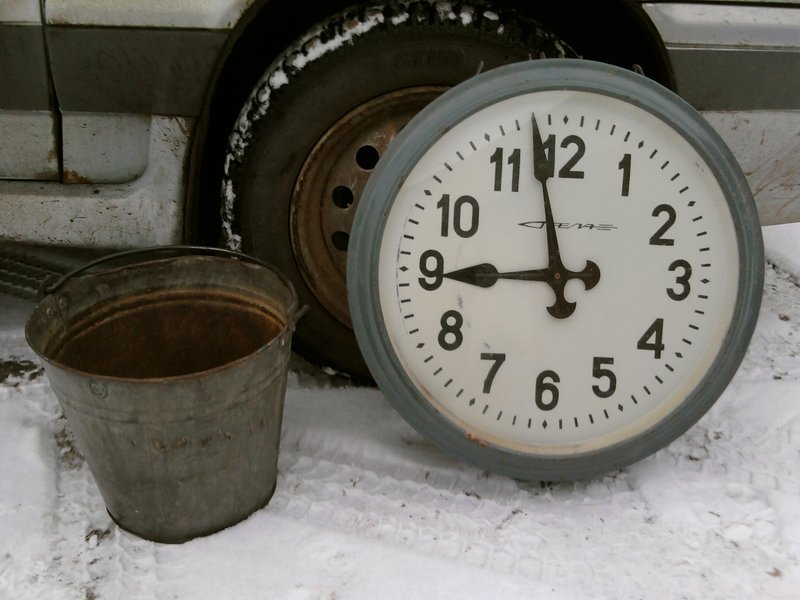

Rrr751, схема у Вас какая то мутная.В смысле выхода.Переделайте выход как у меня на картинке.Такие первичные часы сделал соседу.Для часов,что на картинке. Для огорода.Года четыре пользуется

Если правильно помню, максимальная "скорость" перевода часов - 1 герц. Быстрее - не обязаны отрабатывать
Борисович, схема эта вполне рабочая, если подключать одни часы, и комнатные. Вот большие уличные - не пробовал

Rrr751 писал(а): ↑

03 апр 2022, 21:07

Для ускорения хода хотел соединить ноги 4,7 DD1 с ногой 3 DD2.
Но тут не задача...
Нет толком ускоренного хода от этого переключения ...Стрелки только чуть ,чуть подергиваются...

Недостаточное напряжение питания, минимум 15в

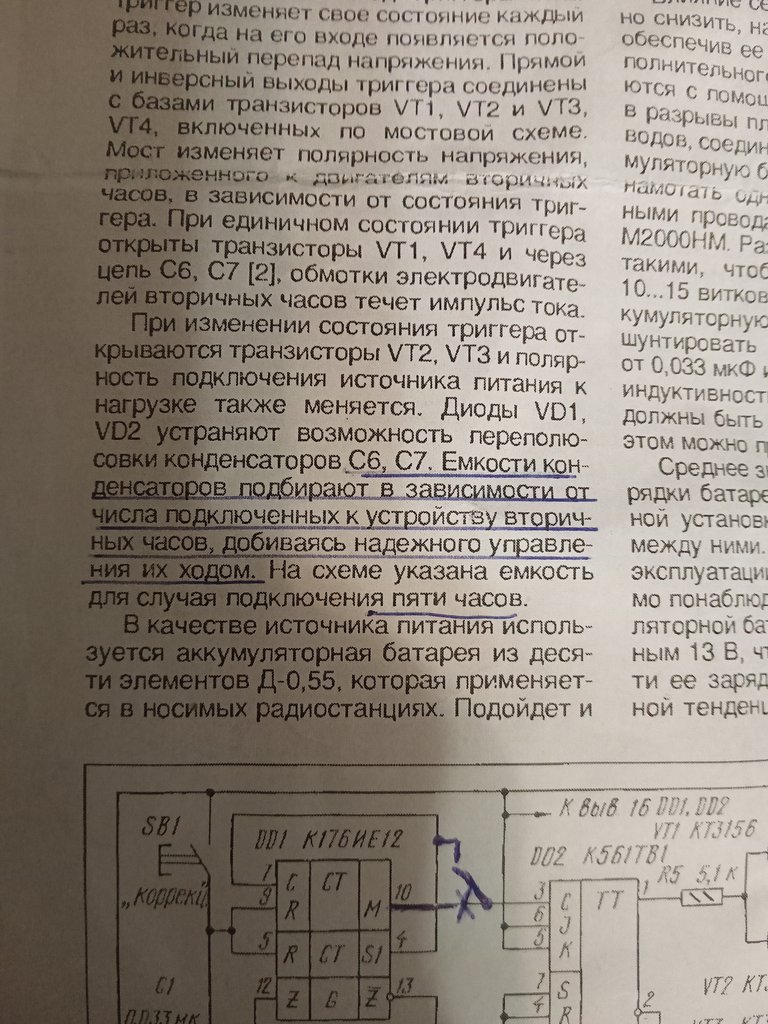

Ну как бы схему я взял из ж/да Радио #1 1998 .
Согласно статьи она вообще может дать ход аж 5 ед.вторичных часов...
В статье только сказано,что по конкретному количеству часов надо подобрать С6,С7.
У меня сейчас стоят 3300 мкФ, штатный ход при этом уверенный...а вот "быстрый ход" не идёт...

ssmmiill писал(а): ↑

03 апр 2022, 21:28

Rrr751 писал(а): ↑

03 апр 2022, 21:07

Для ускорения хода хотел соединить ноги 4,7 DD1 с ногой 3 DD2.
Но тут не задача...
Нет толком ускоренного хода от этого переключения ...Стрелки только чуть ,чуть подергиваются...

Недостаточное напряжение питания, минимум 15в

дык 15 В для 176ие12 по паспорту предельно допустимо...т.е.ей кирдык придет..

Shuare писал(а): ↑

03 апр 2022, 21:24

Если правильно помню, максимальная "скорость" перевода часов - 1 герц. Быстрее - не обязаны отрабатывать
Борисович, схема эта вполне рабочая, если подключать одни часы, и комнатные. Вот большие уличные - не пробовал

Часы у меня как раз как у тов.Борисыча на фото.

Rrr751, так Вам как нужно то?Что бы часы надёжно ходили или что бы обязательно по приведёной Вами схеме было и с одним напряжением питания для всего

Ну как бы хотел ,что бы по данной схеме (из первого поста) была ещё корректно работающая функция"быстрый ход".
Ибо норм.ход работает..

Rrr751.Полагаю,что если у автора быстрый ход не предусмотрен,то он и у него не заработал.
Вариантов несколько.
1.Устанавливать часы вручную.Там сзади ручечка есть.
2.Попытаться сделать ручную установку,тумблером с соответствующей коммутацией и отключением транзисторных ключей на это время.Работать скорее всего будет,со скоростью одно переключение секунд за 5.
3.В Радиокоте встречал схему управления такими часами на МК с управляемым преобразователем.Работает от одной Кроны.Причём хватает на месяц.Может Вам её найти и посмотреть

Вот такие делал,работают.

Владимир116 А у меня на схеме контактный выход по схеме Вами показаной,тоже есть."Вых.2". Когда соседу делал,сделал два выхода:бесконтактный и контактный.Типа "если бесконтактный спалишь,можно переключиться на контактнымй.Его спалить труднее". Но пока всё работает

Rrr751 писал(а): ↑

03 апр 2022, 21:36

дык 15 В для 176ие12 по паспорту предельно допустимо...т.е.ей кирдык придет..

176ие12 можете питать от 9 -12вольт - никаких проблем, а выходной каскад и к561тв1 от 15вольт.

Если не путаю, рабочее напряжение (амплитуда импульса) вторичных часов - 24в. Комнатные и от 12 работают, а вот уличным наверно минимум вольт 20 нужно - стрелки то тяжелые

Те которые у меня на картинке,если стояли вертикально надёжно работали от 20-21 вольта.Если меньше: стрелка идёт вниз - нормально; стрелка идёт вверх - бывает и пропуск дадут.А если горизонтально положить,то и от 15 вольт нормально.

Борисович писал(а): ↑

04 апр 2022, 22:24

Те которые у меня на картинке,если стояли вертикально надёжно работали от 20-21 вольта.Если меньше: стрелка идёт вниз - нормально; стрелка идёт вверх - бывает и пропуск дадут.А если горизонтально положить,то и от 15 вольт нормально.

не стоит забывать что на одном каскаде - эмиттерном повторителе теряется примерно 1 вольт., а их в схеме два., и при питании 15 вольт реальная амплитуда = не более13 вольт, а при удвоении с помощью конденсаторов = менее 26 вольт.

Написал как бы чисто из опыта.Без теоретизаций.Схема про которую писал, в начале темы.Работает от сети.Трансформатор на 22 вольта.Без удвоений и иных хитростей.Всё примерно так, как подобные часы работали в настоящих сетях часофикации
