Достался мне такой магнитофончик. Судя по маркировке деталей предположительно 1968 год. А вот плата индикатора уровня воспроизведения и записи оказалась с таким вот колхозом... Именно такую схему найти нигде не смог. Есть в сети похожие, но там они немного другие. Кто в теме, подскажите, что должно стоять на этой плате в оригинале ? Я имею ввиду, какой транзистор ? Или же его там вообще быть не должно ?

это вообще дичь какая то - в 1968 году таких транзисторов в таком корпусе природе не было даже у них .. Какой то "поциент" ремонтировал А вообще схема же есть в трырнете можно глянуть какой там именно стоял

Судя по дыре в плате, там какой-нибудь МП-шка мог стоять. А по схеме - вообще нет транзистора:
[/url]
ЗЫ

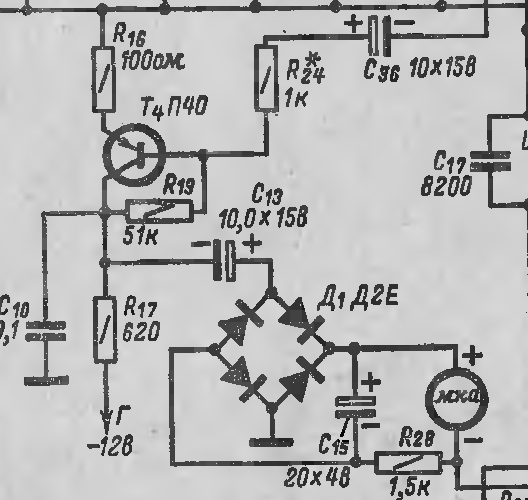

Но, есть такой вариант схемы индикатора. В нём стоит П40. Диода не два, а четыре, мостиком:

Может быть в "промежности" был вариант, который не нашёл отражения в справочниках, а схема была приложена листком изменений в "Инструкции...".
А в общем-то, простота. Сами можете додумать, как там було.

Visychus, а транзистор ли на плате? Не стабилизатор?

Sulphur, А на кой он там, в индикаторе пассивном?

Ну мы ж не знаем, чего там приколхожено.

Это да. Вторую сторону платы ТС "прячет" .

Да и морду припаянной детали не видно, только зад.

Sulphur писал(а): ↑

13 мар 2022, 08:11

Да и морду припаянной детали не видно, только зад.

А припаянная деталь - транзистор КТ 818 Г

Действительно, "дичь"...

novosibiretc, в моем случае, судя по номиналам деталей, соответствует вот этой схеме.

МП40 там стоит.
