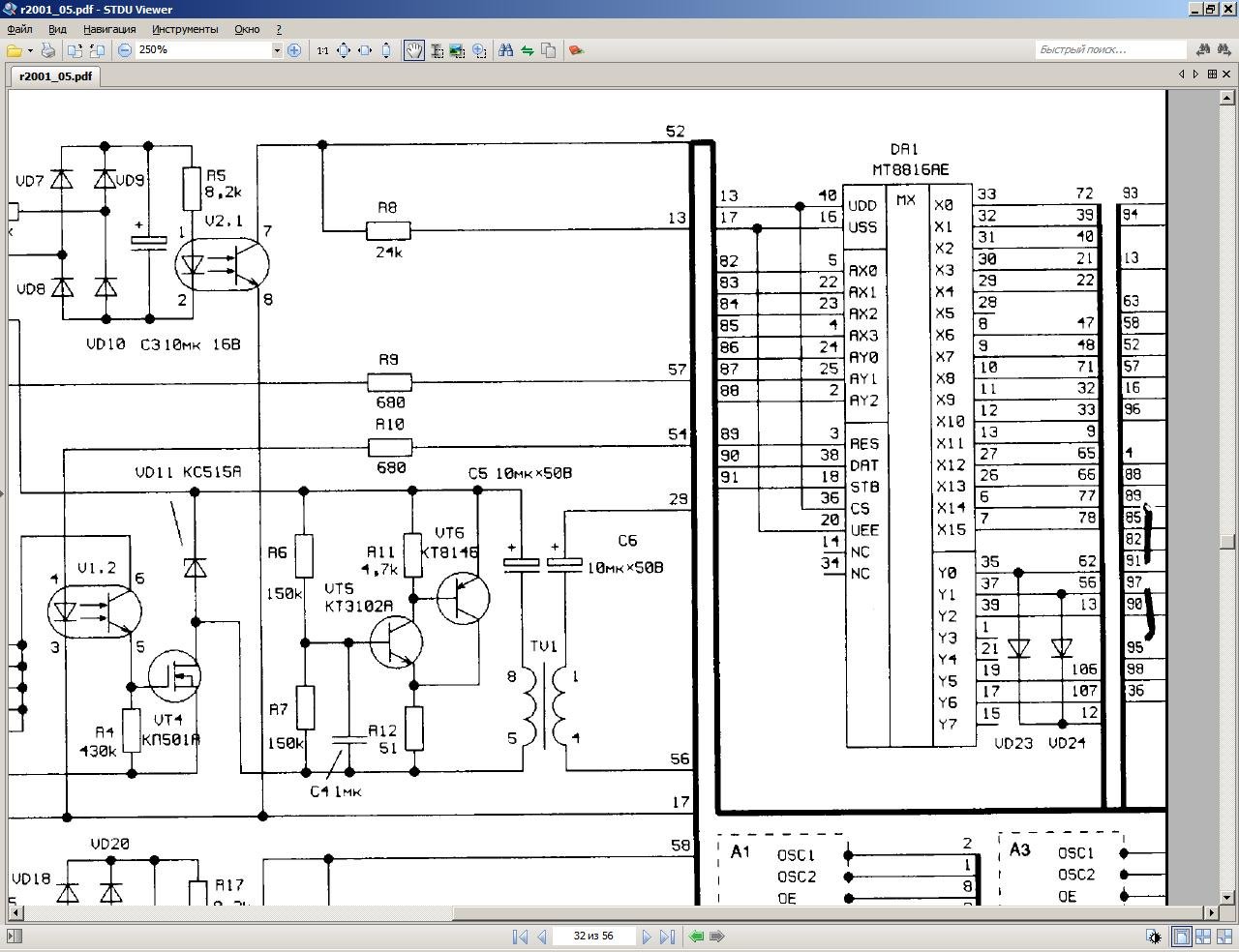

У кого есть в бумаге журнал Радио 5 за 2001 год пожалуйста посмотрите страницы 40 и 41 и сообщите какие выводы DA1 и DD1 и под какими номерами уходят в жгут, а то все сканы в сети замылены в этом месте (близ сгиба).

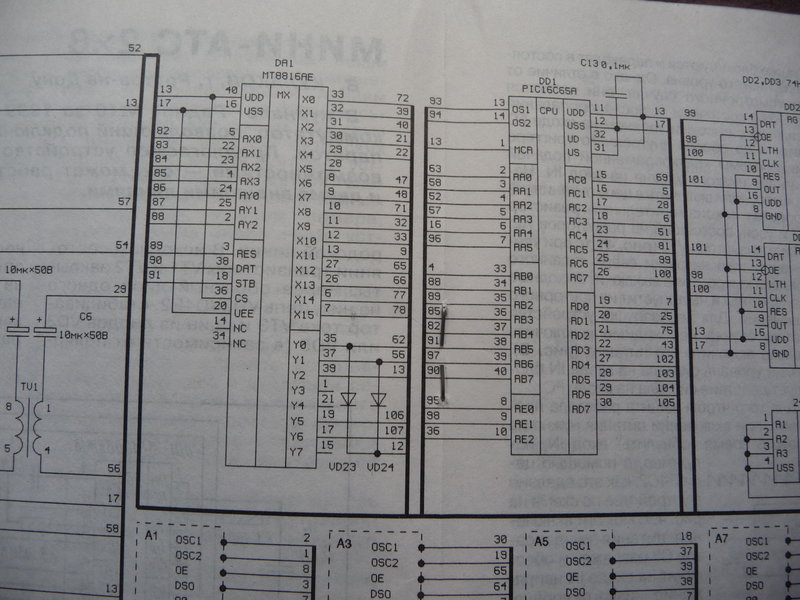

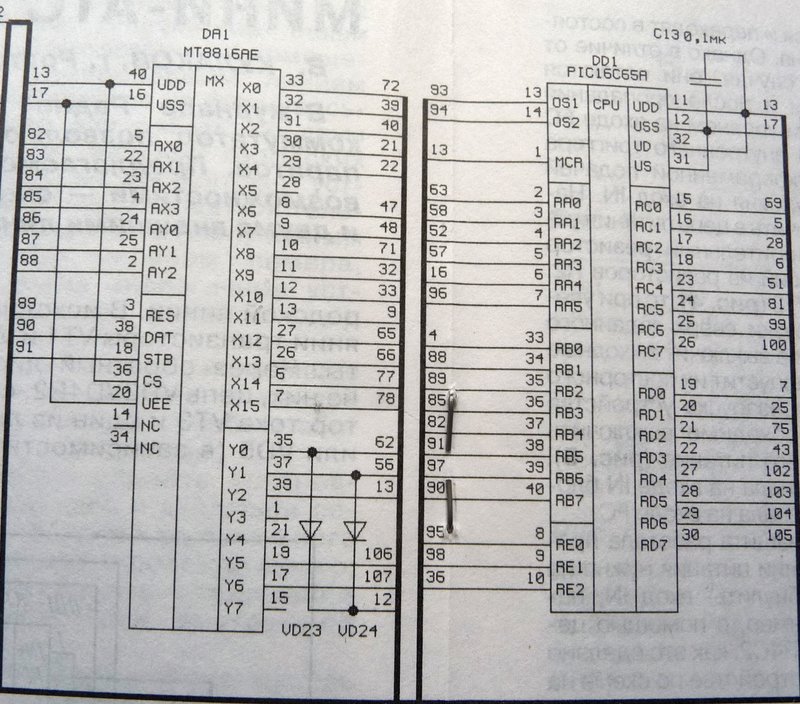

Такое качество устроит?

Малость помогло - спасибо.

Вывод 8 DD1 не ясно под каким адресом ибо адрес "99" это вроде как вывод 25

Предположу, что это линия 95

Но с линией 96 остаются вопросы - она заведена и на вход такта I2C (SCL) DD4 и на нее идет сигнал с оптопары U4.1 через R33. Вроде одновременности событий не может наступить. Но место требует внимания.

Вообще расклад сигналов по выводам процессора и расширителя вывода на DD2, DD3 какой-то нелогичный и противоестественный - скорее как плата лучше разводилась - но вот программисту, что писал прошивку для DD1 я-б не посоветовал - когда сигналы раскиданы по портам. Половину выводим через порт, вторую через расширитель ... Но что там плата в 1 слой разведена я верю с большим трудом.

Wladimir_TS писал(а): ↑

08 мар 2022, 14:20

Вывод 8 DD1 не ясно под каким адресом ибо адрес "99" это вроде как вывод 25

Я до сих пор частенько просматриваю свои журналы Радио.Некоторые из них уже пожелтели,в смысле бумага.хорошо что я от них не избавился.Все таки приятно перелистывать страницы чем тыкать на мышке компьютора.
