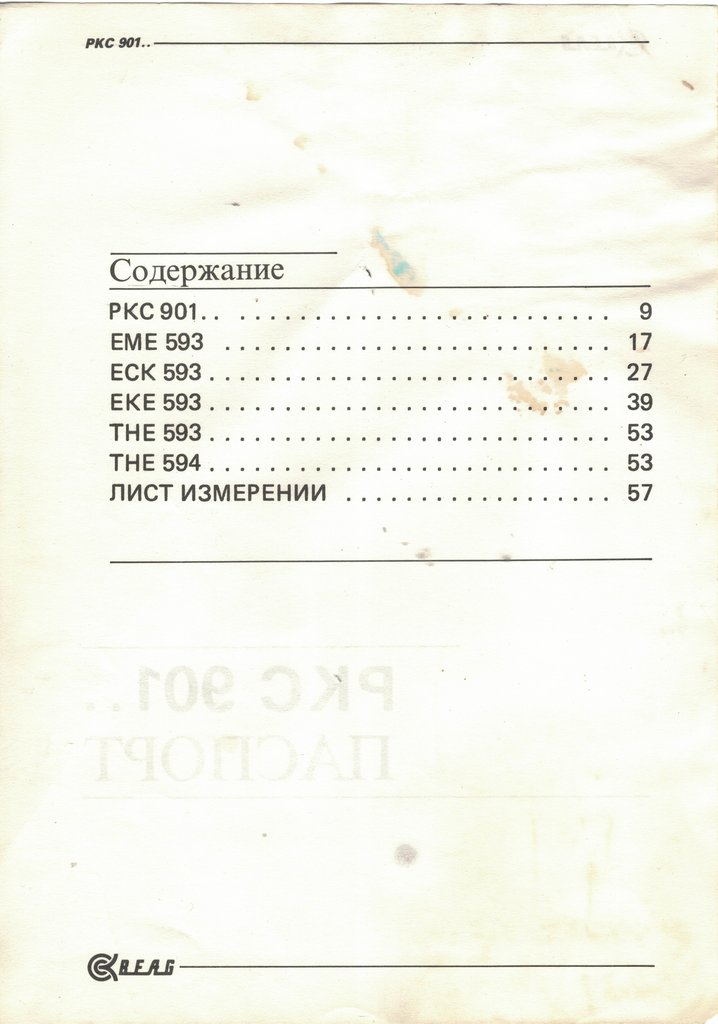

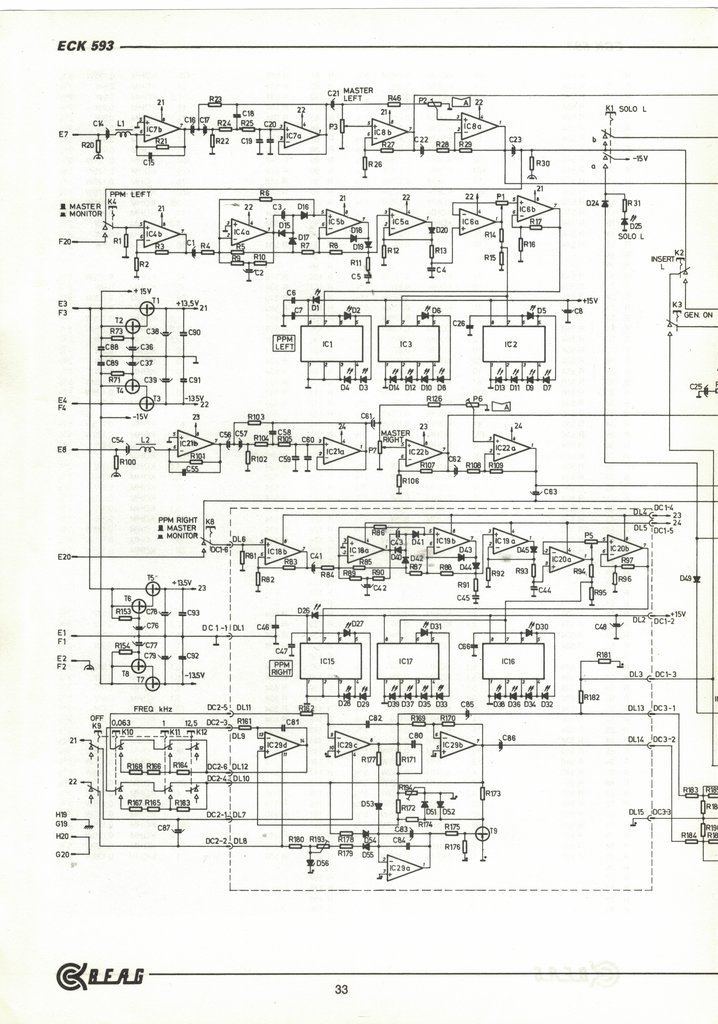

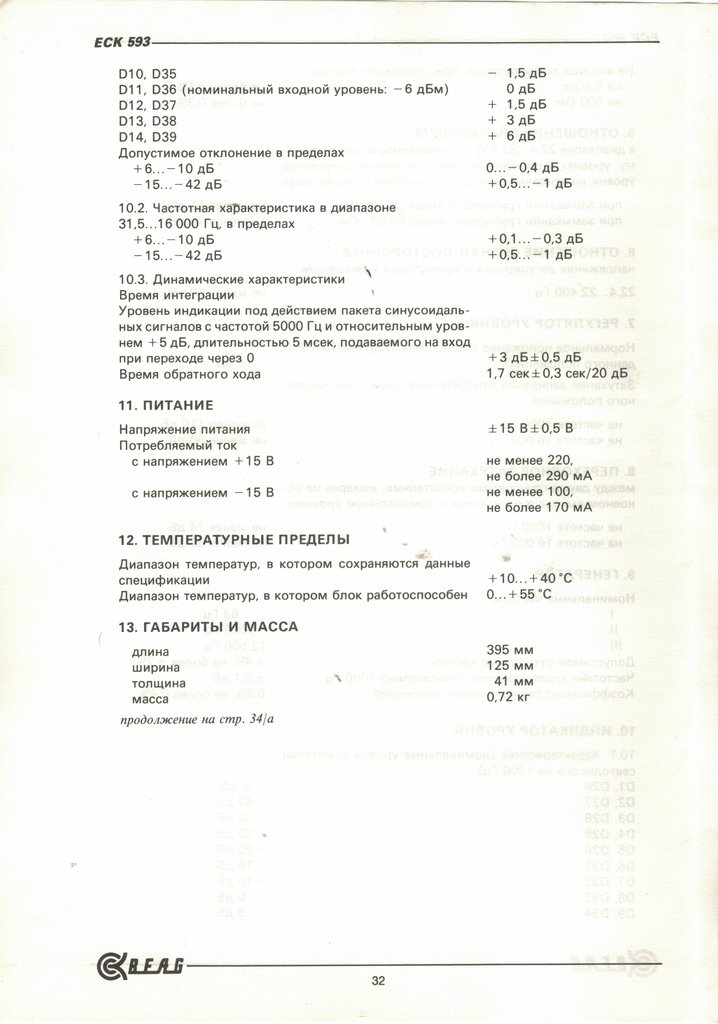

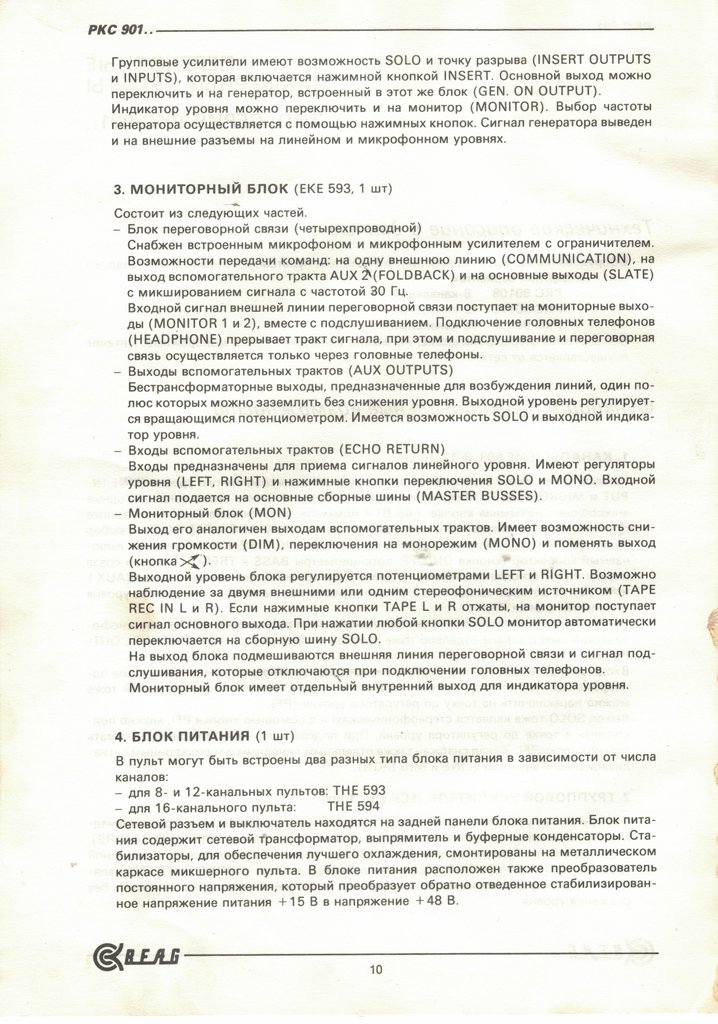

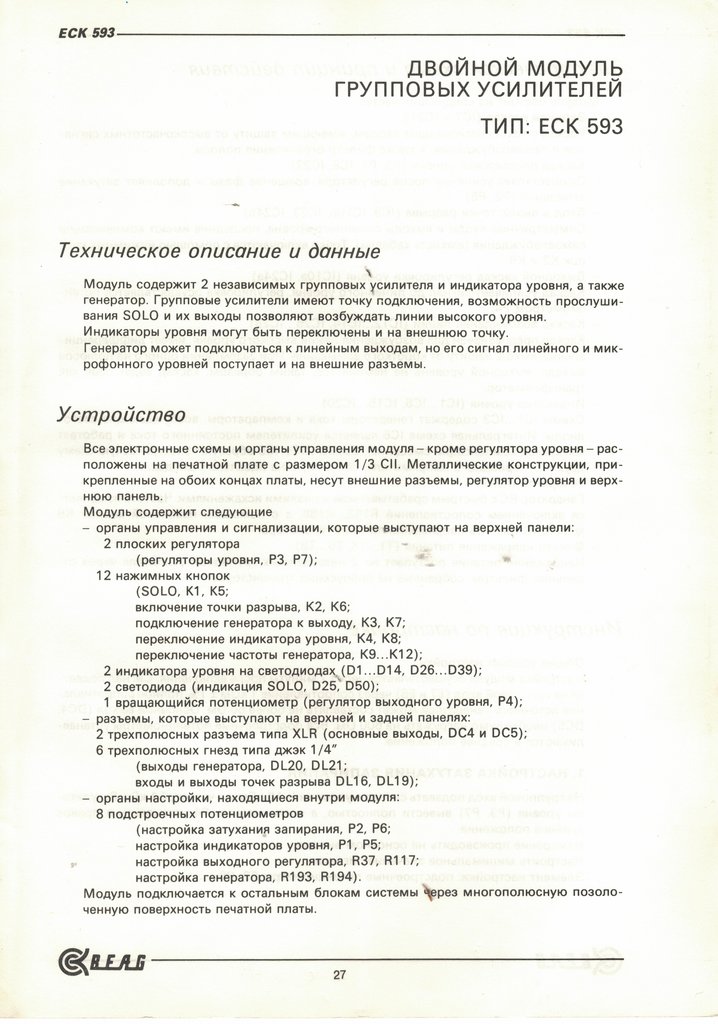

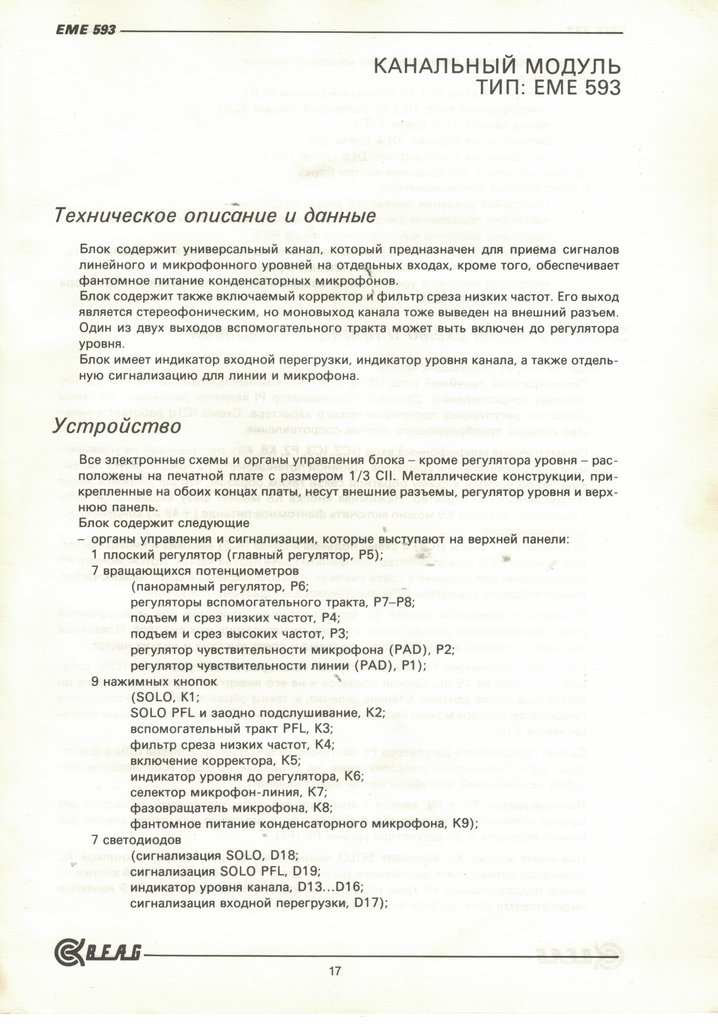

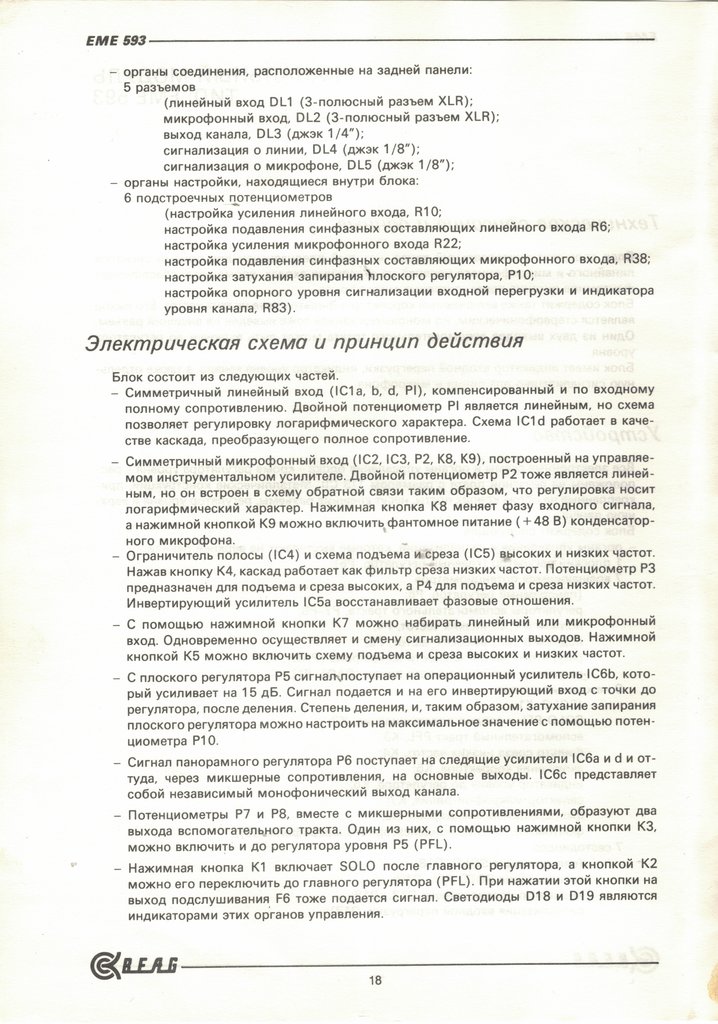

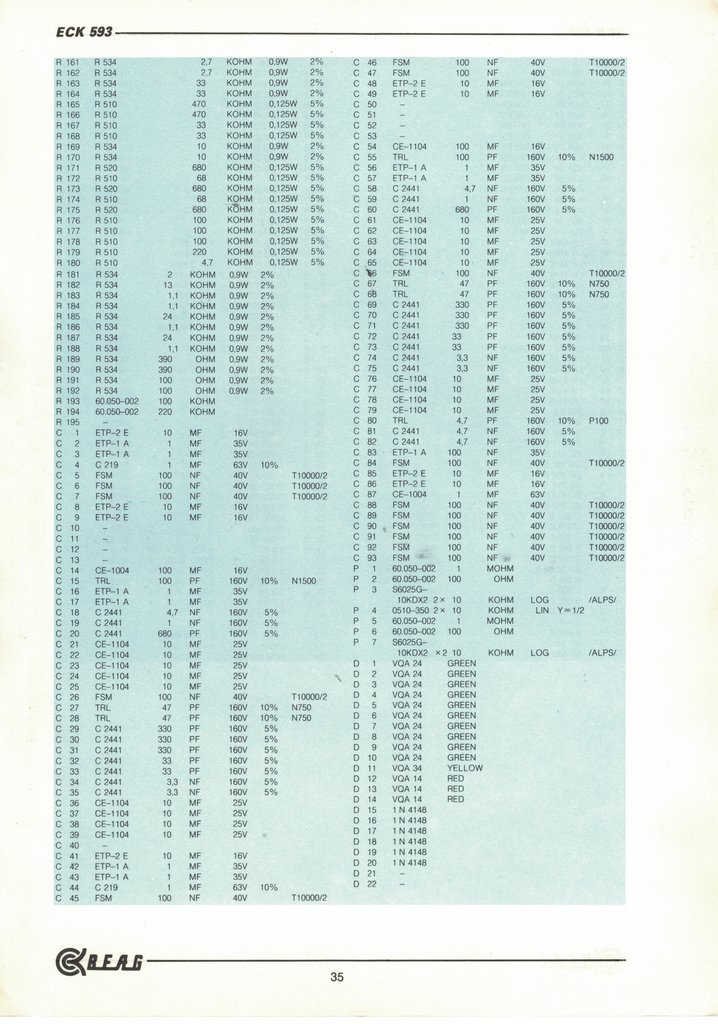

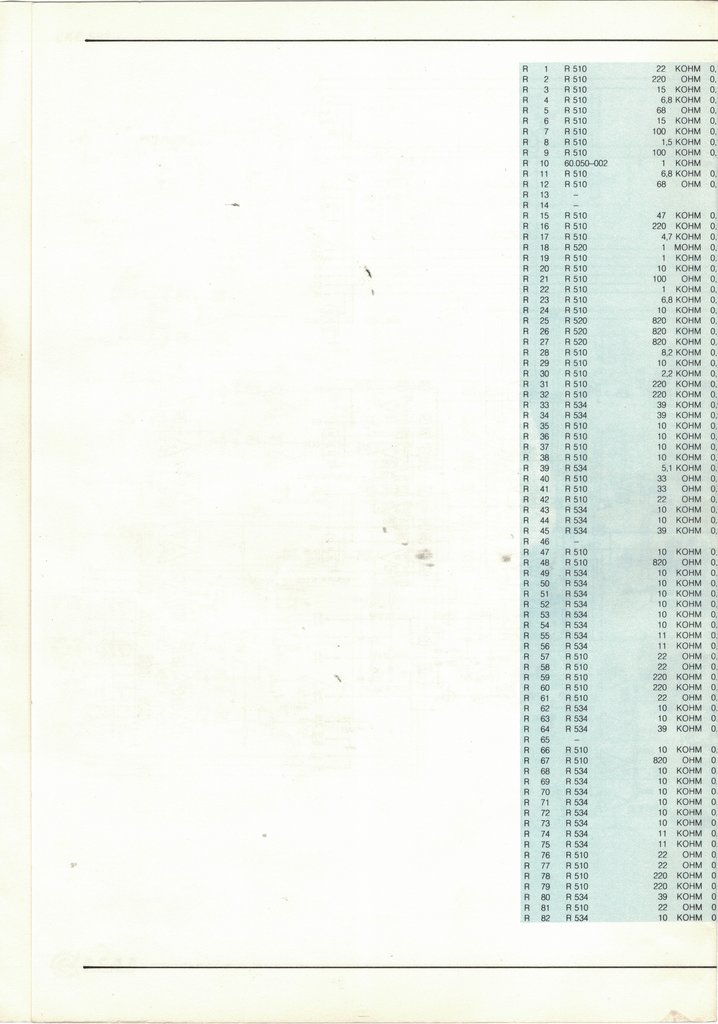

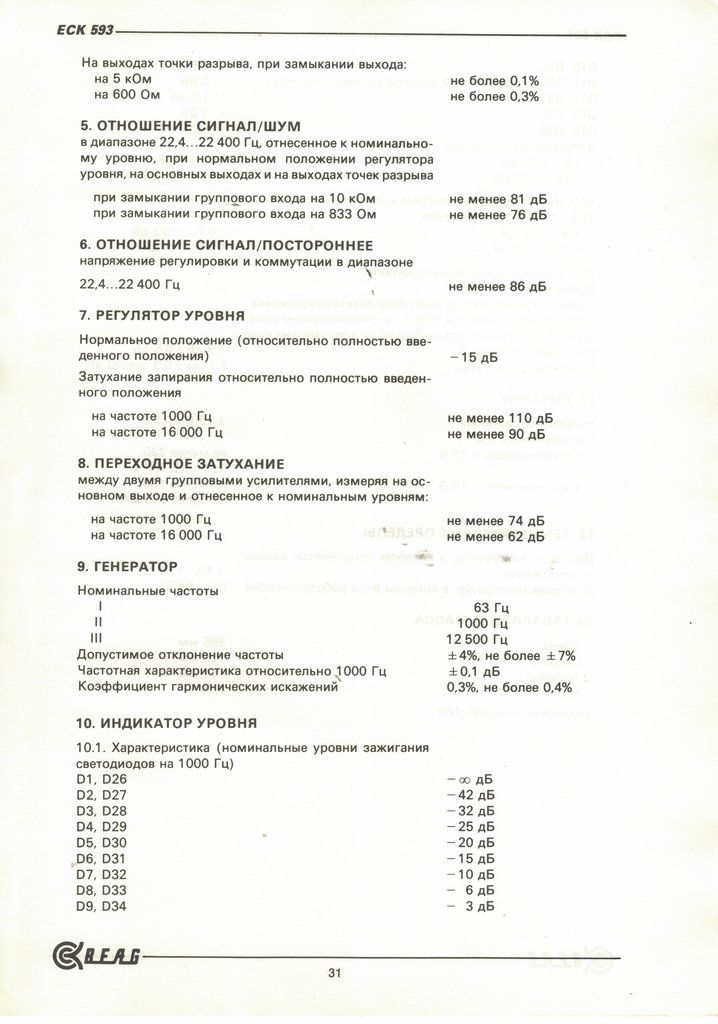

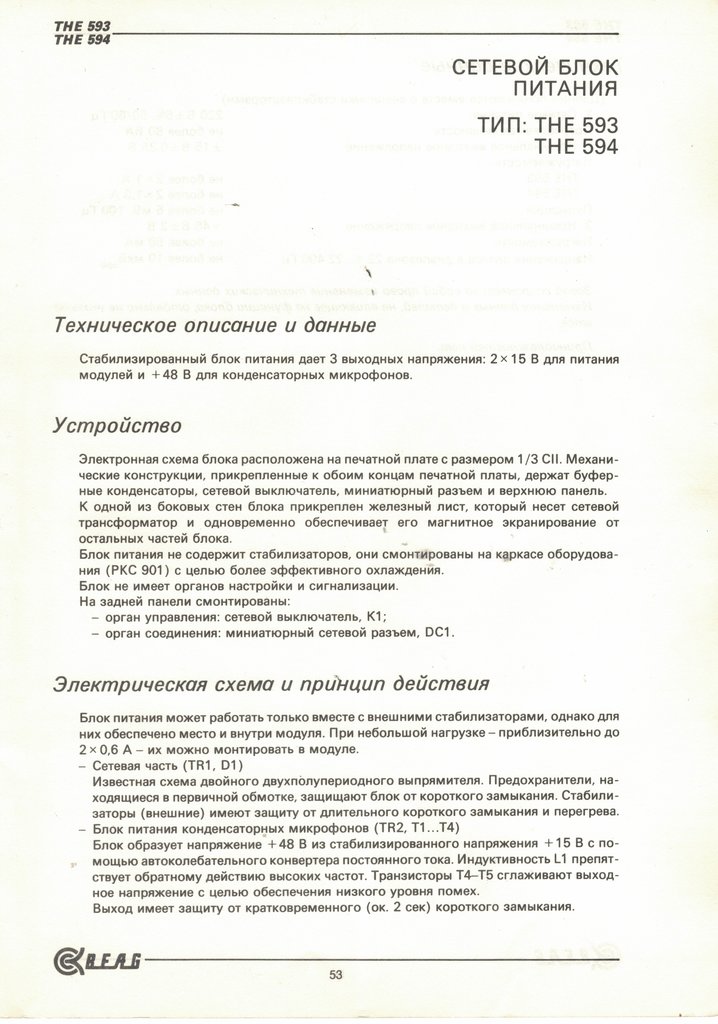

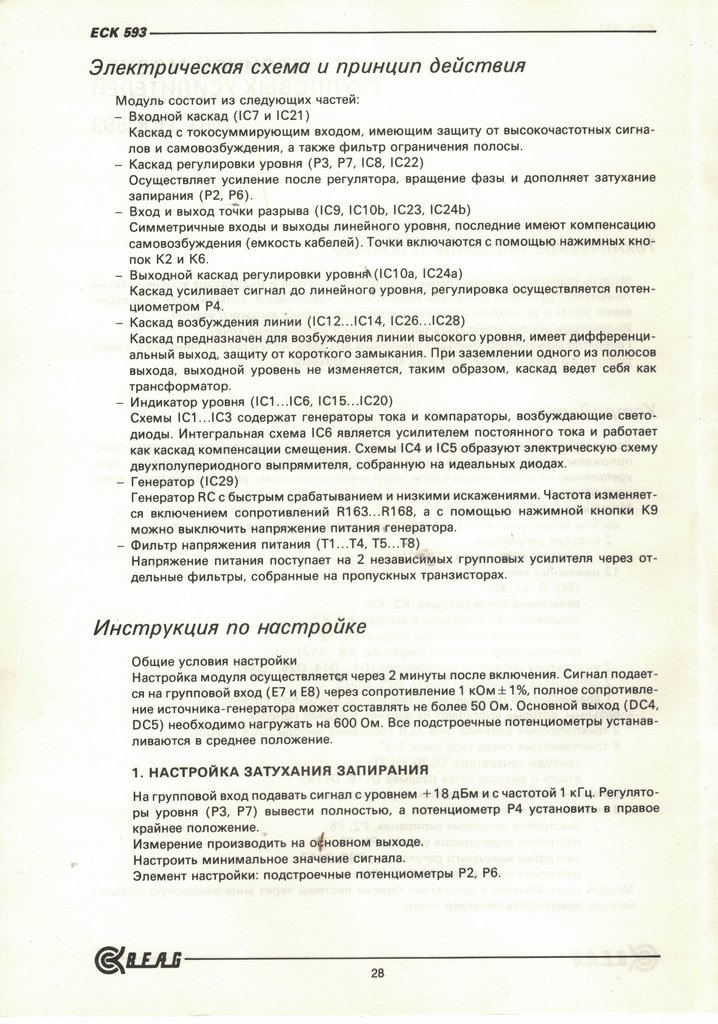

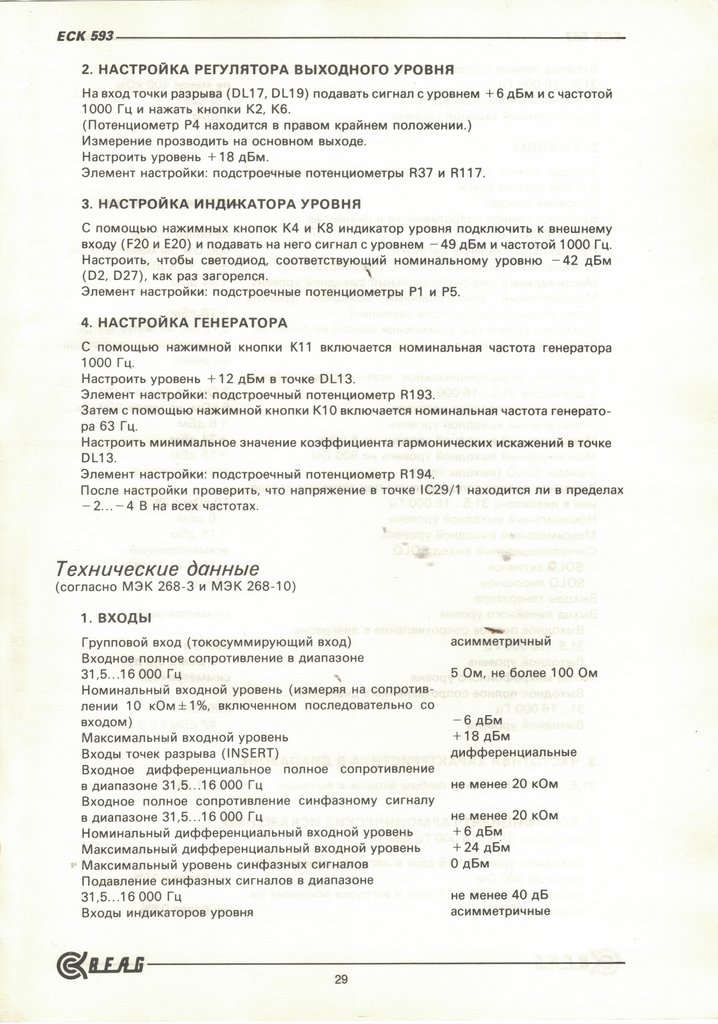

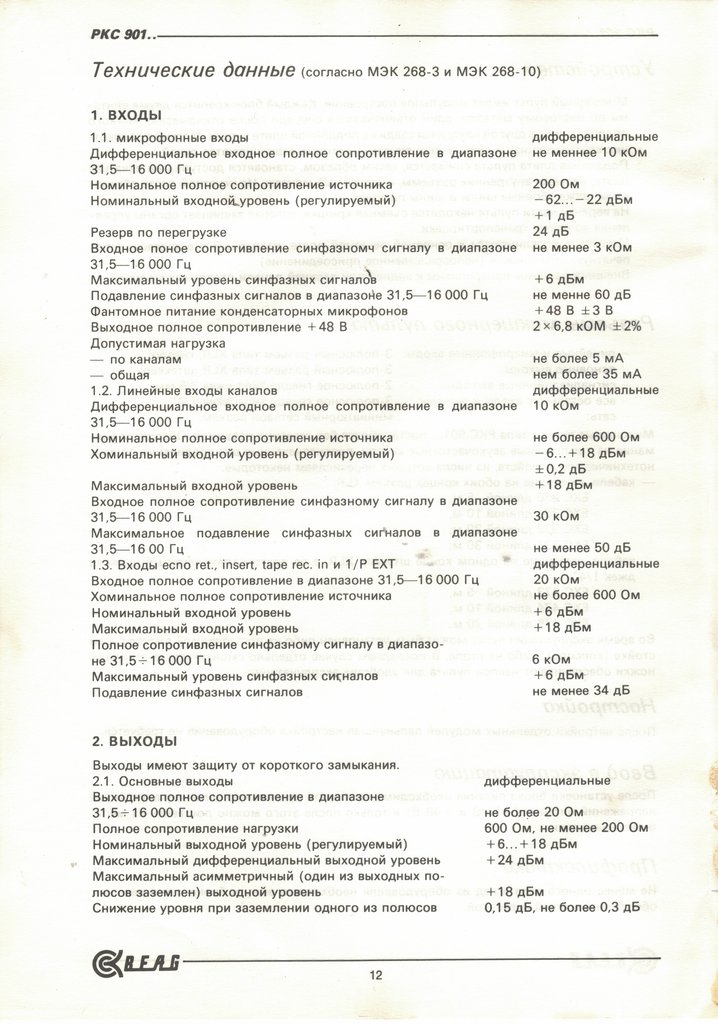

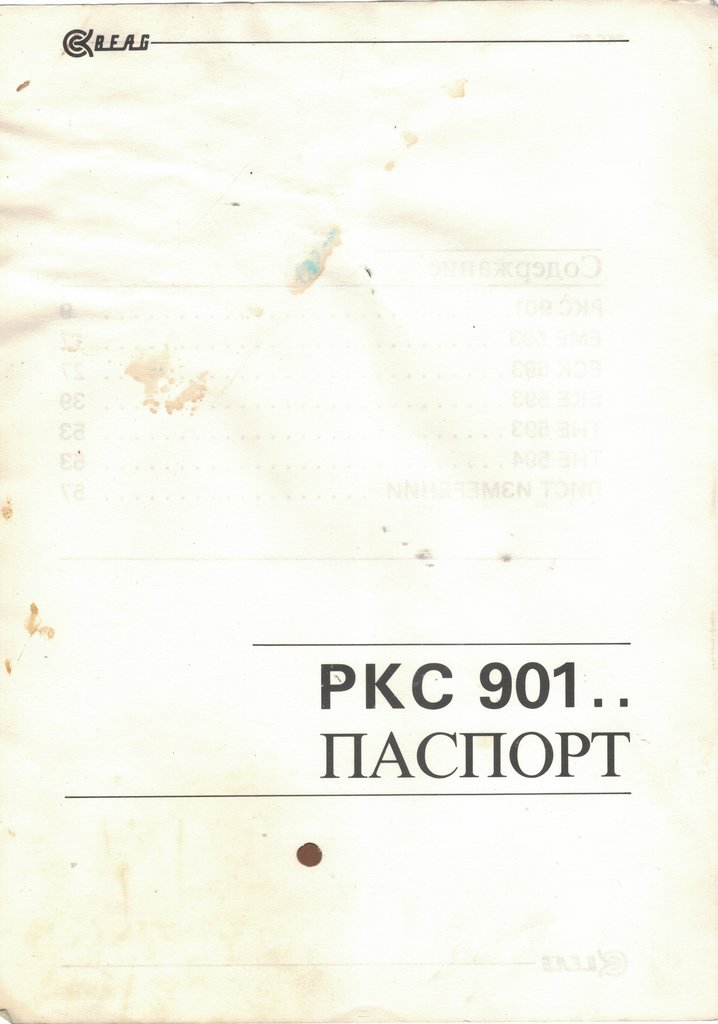

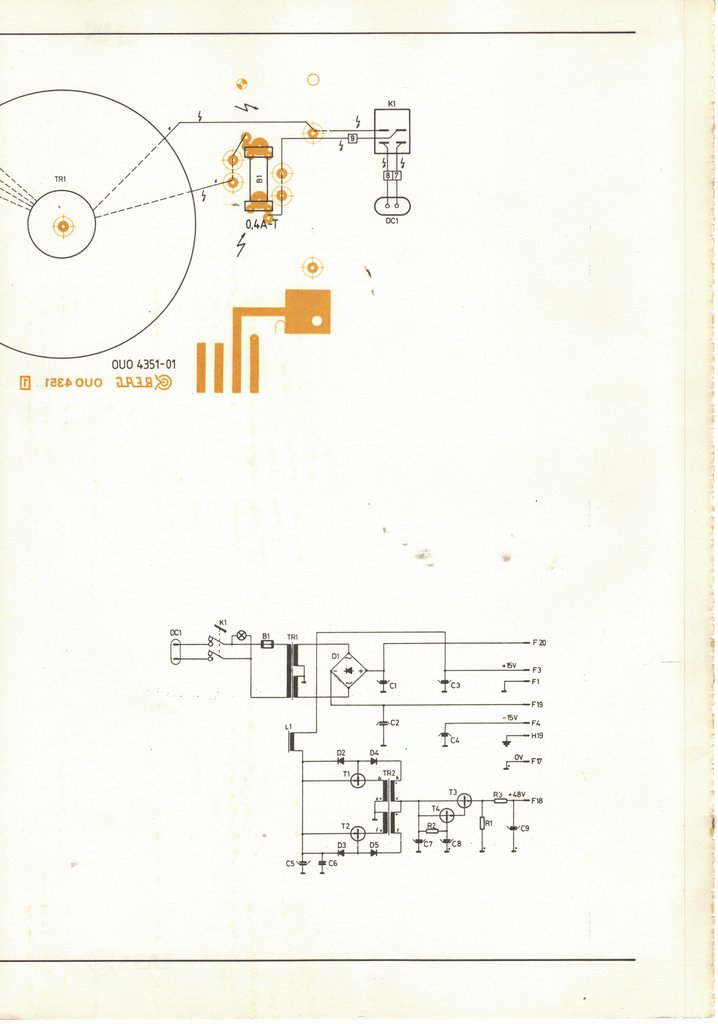

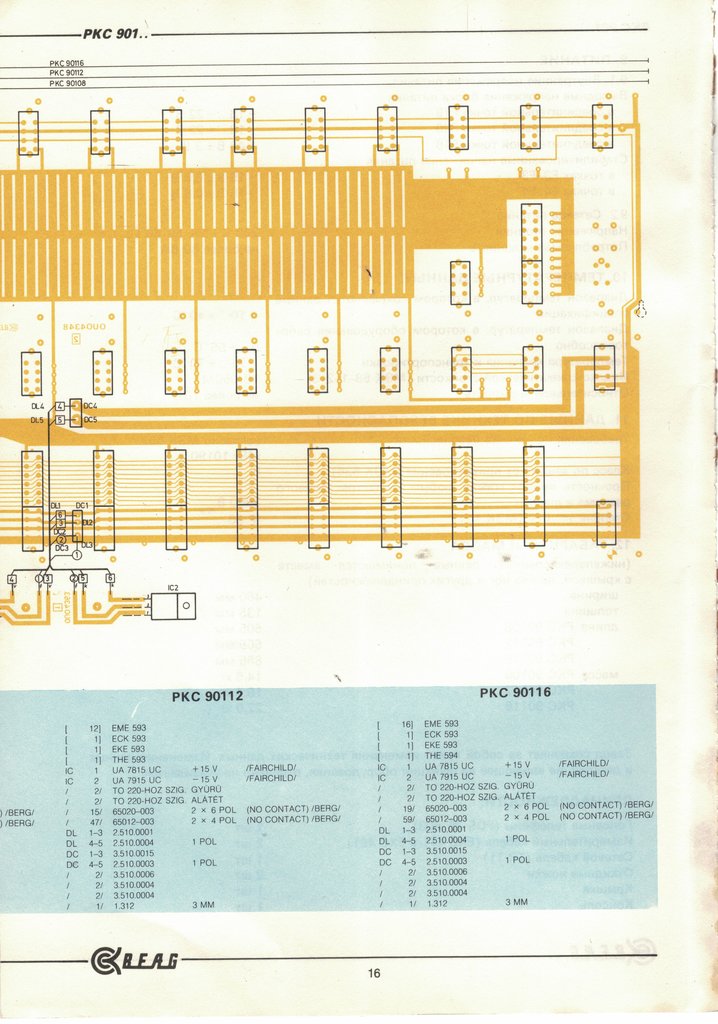

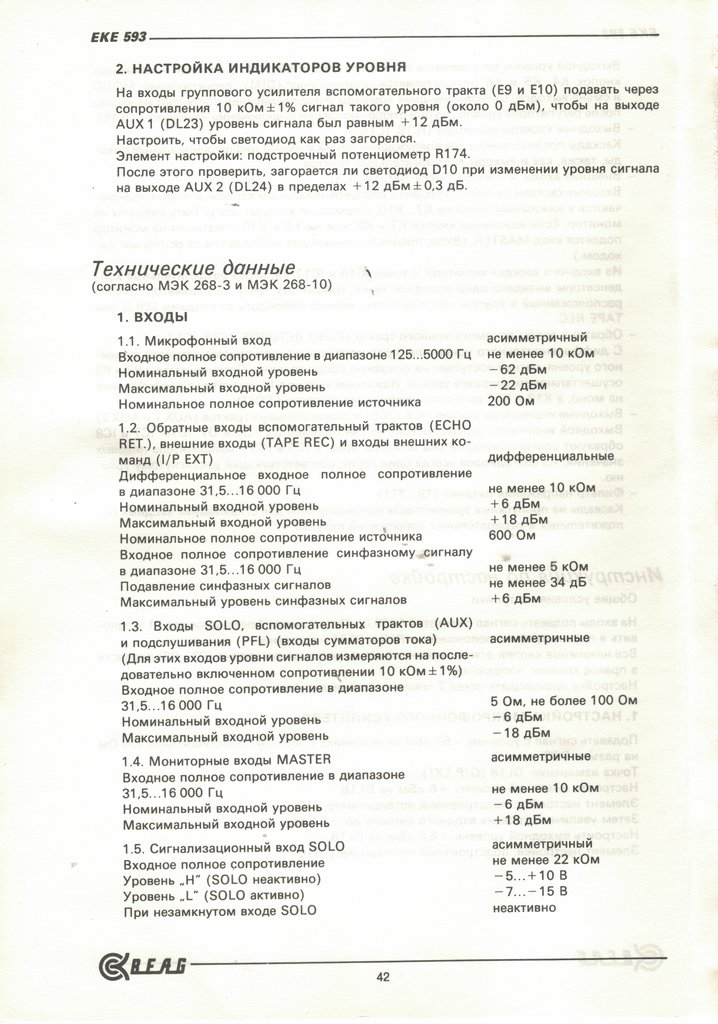

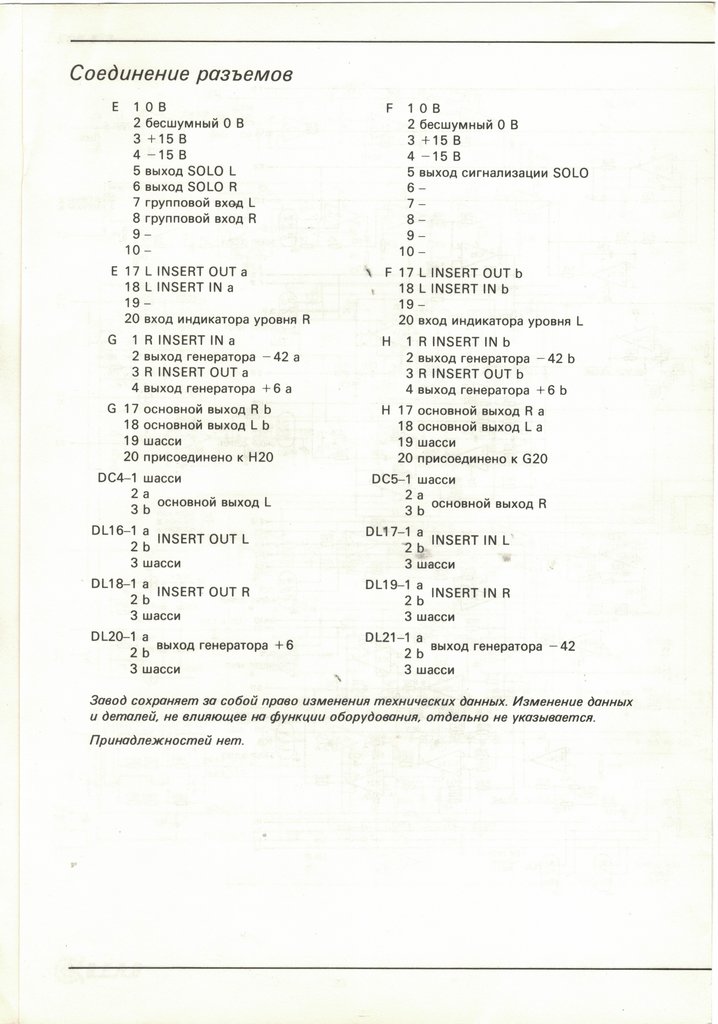

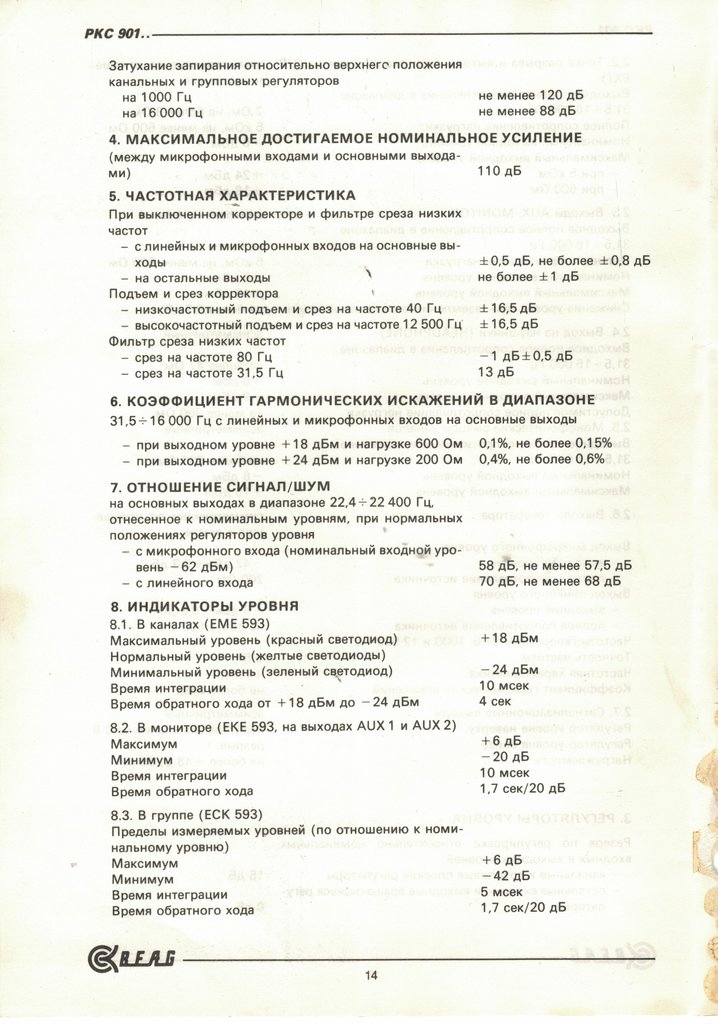

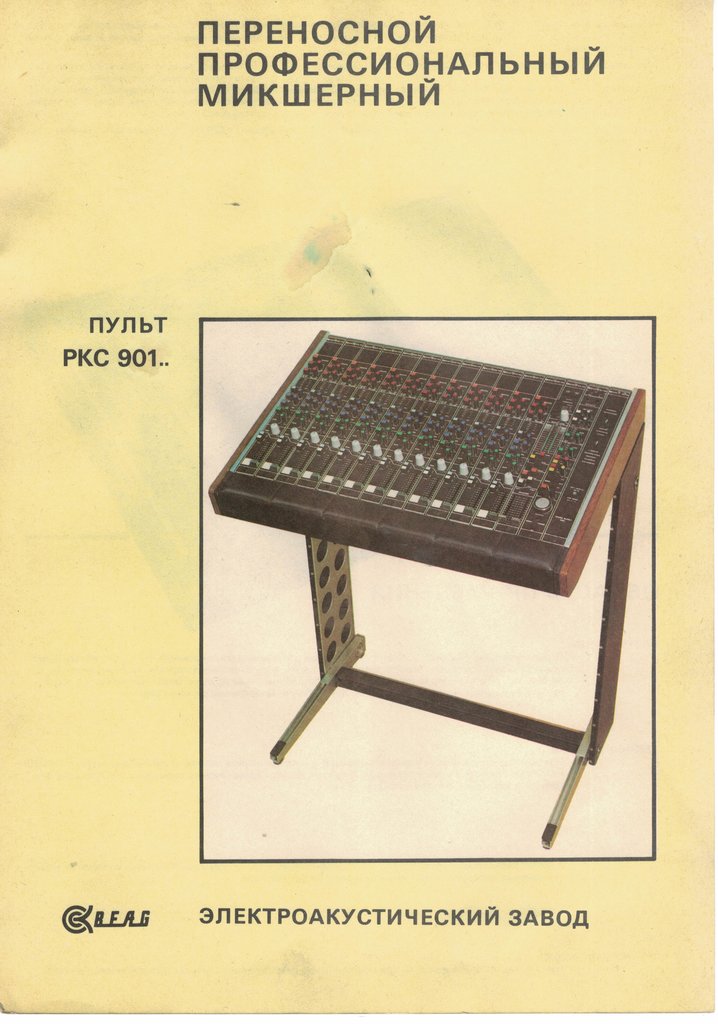

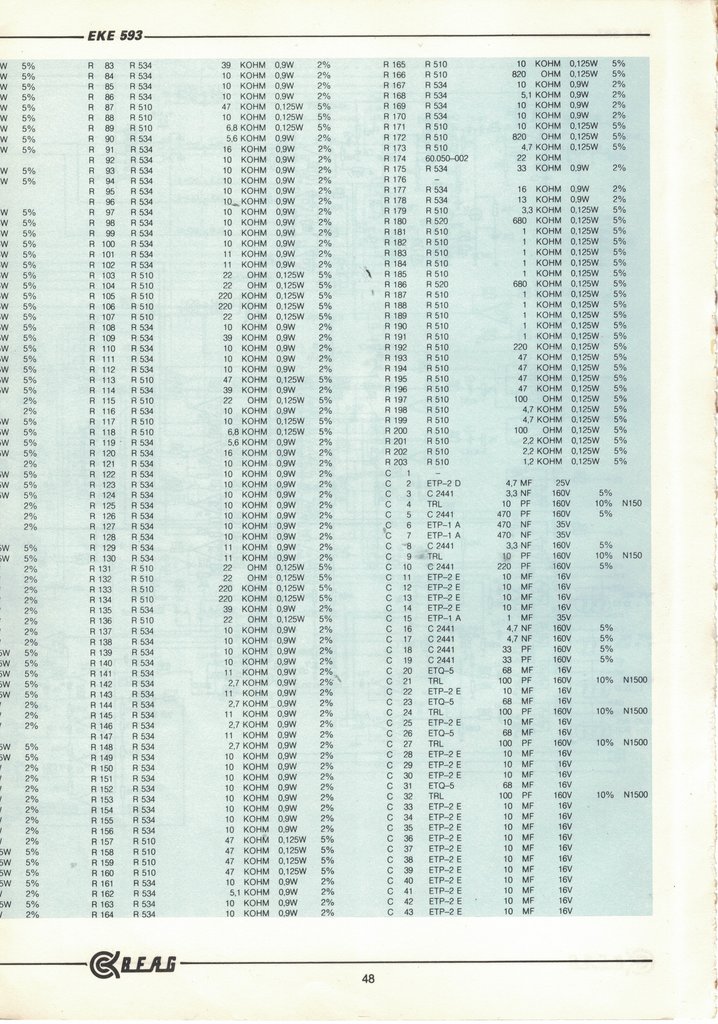

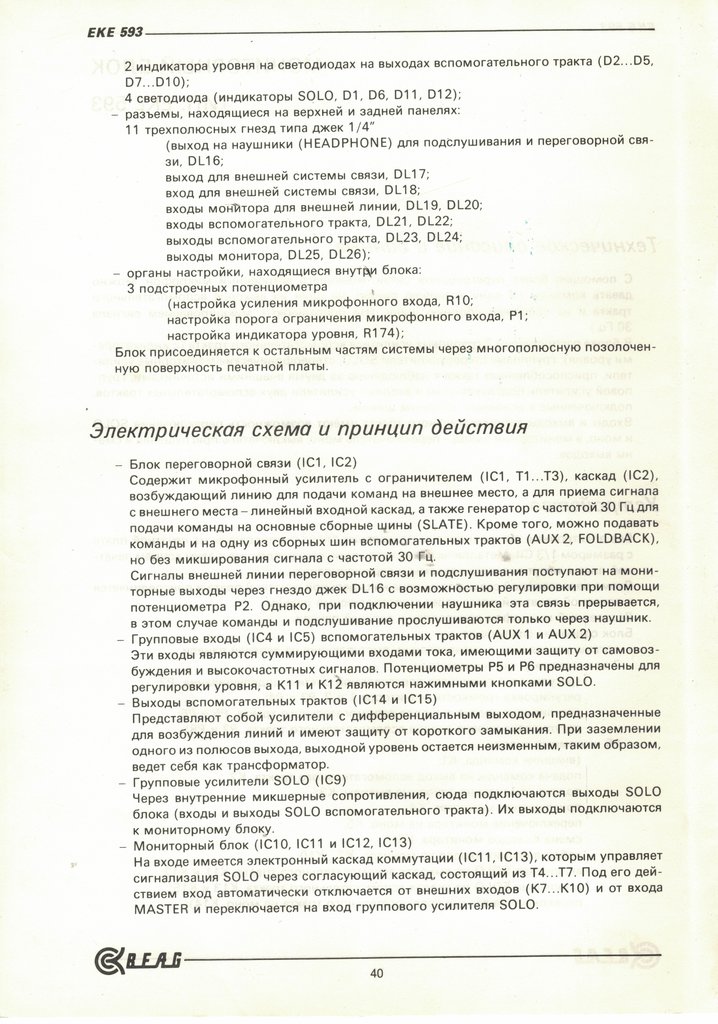

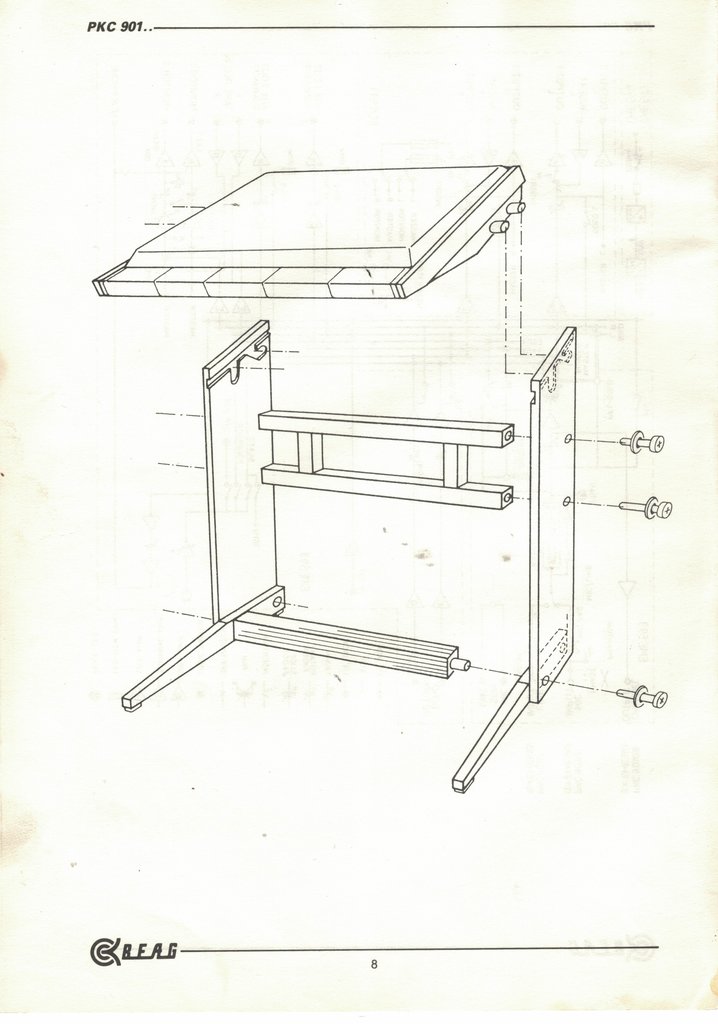

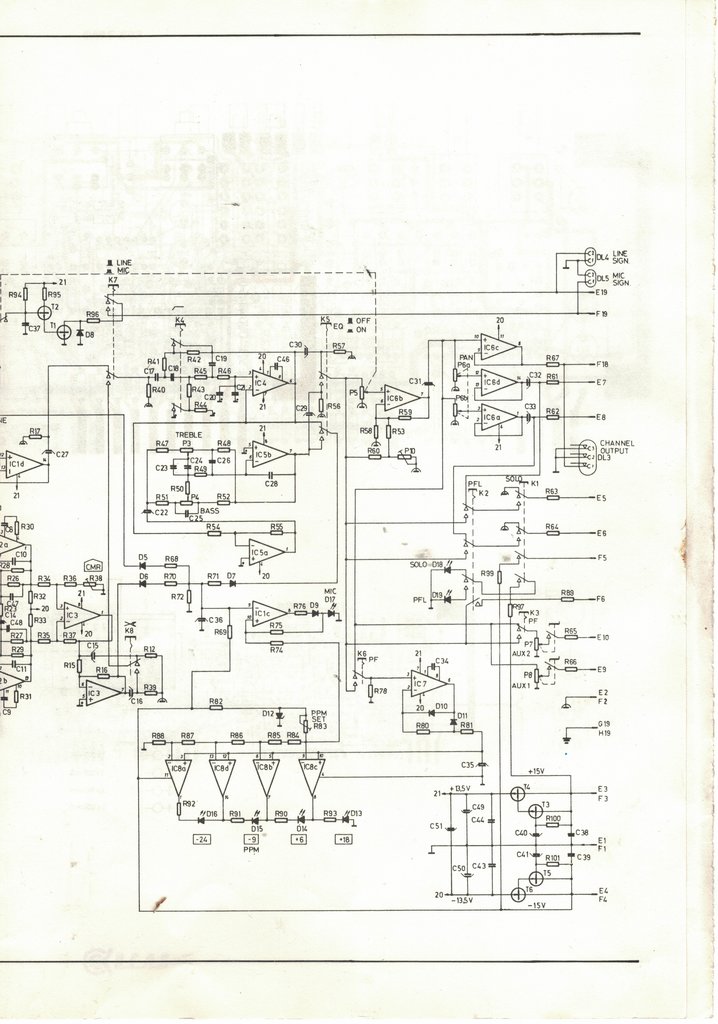

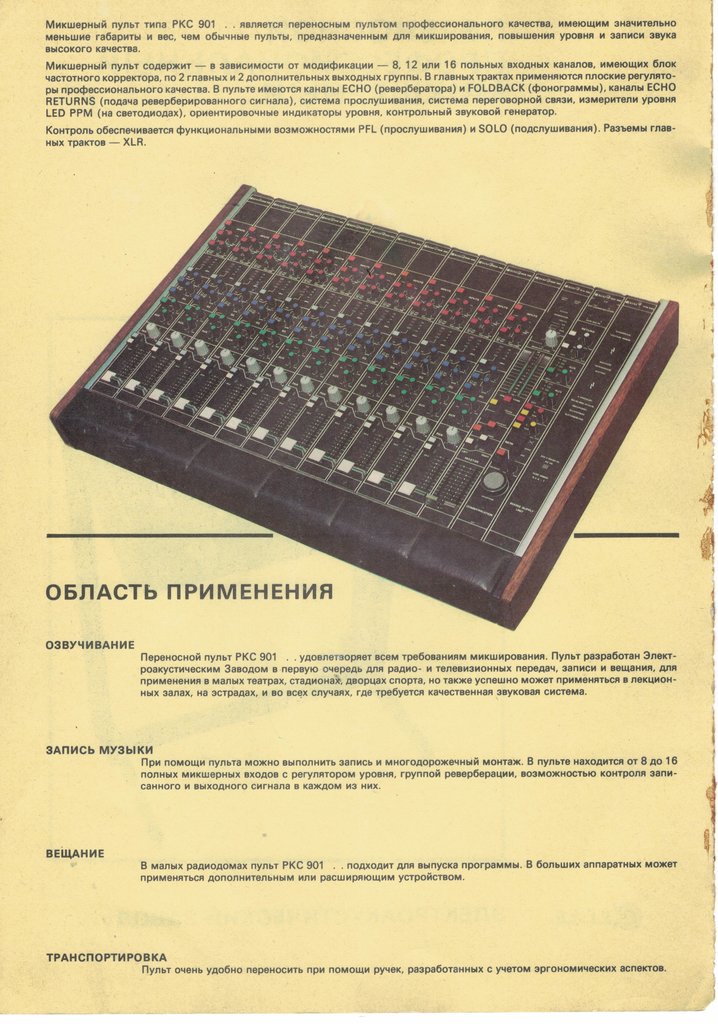

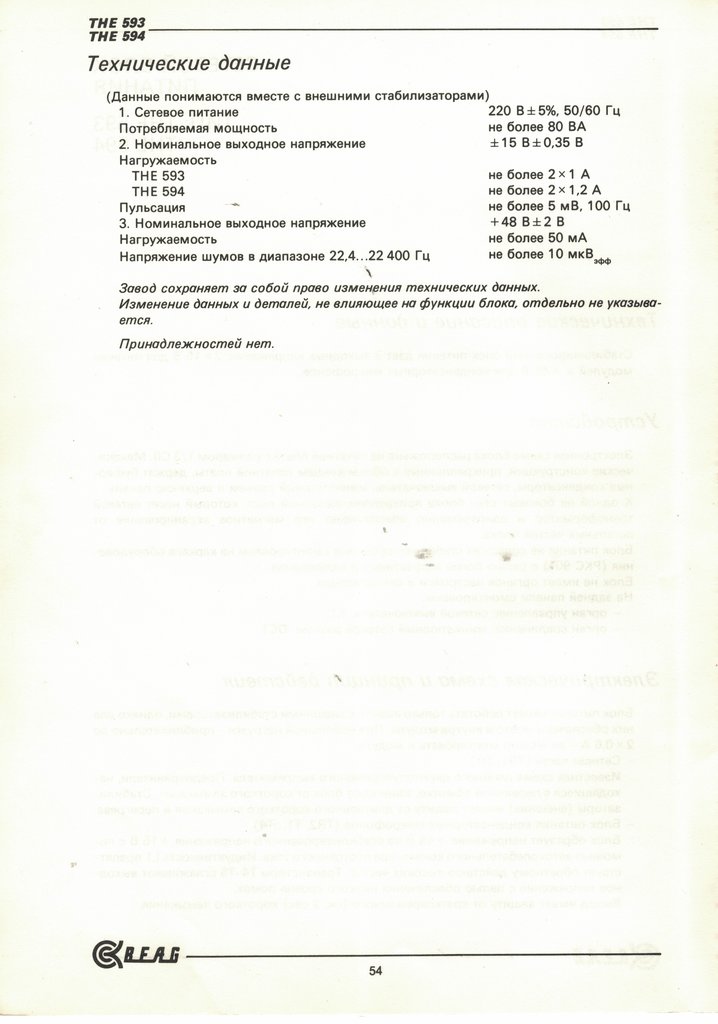

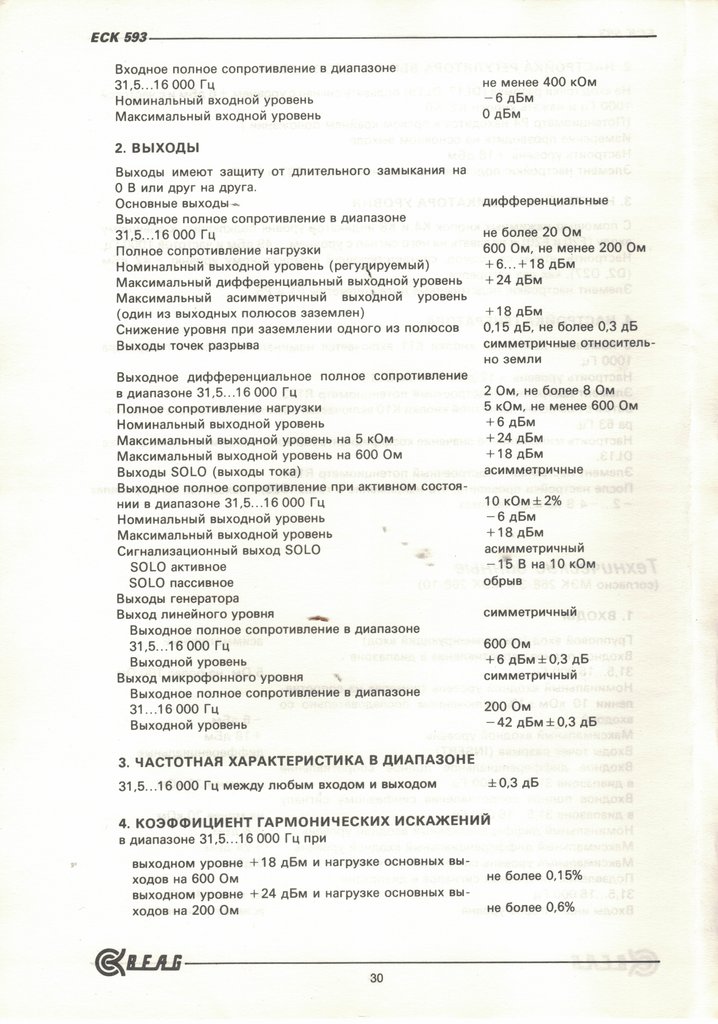

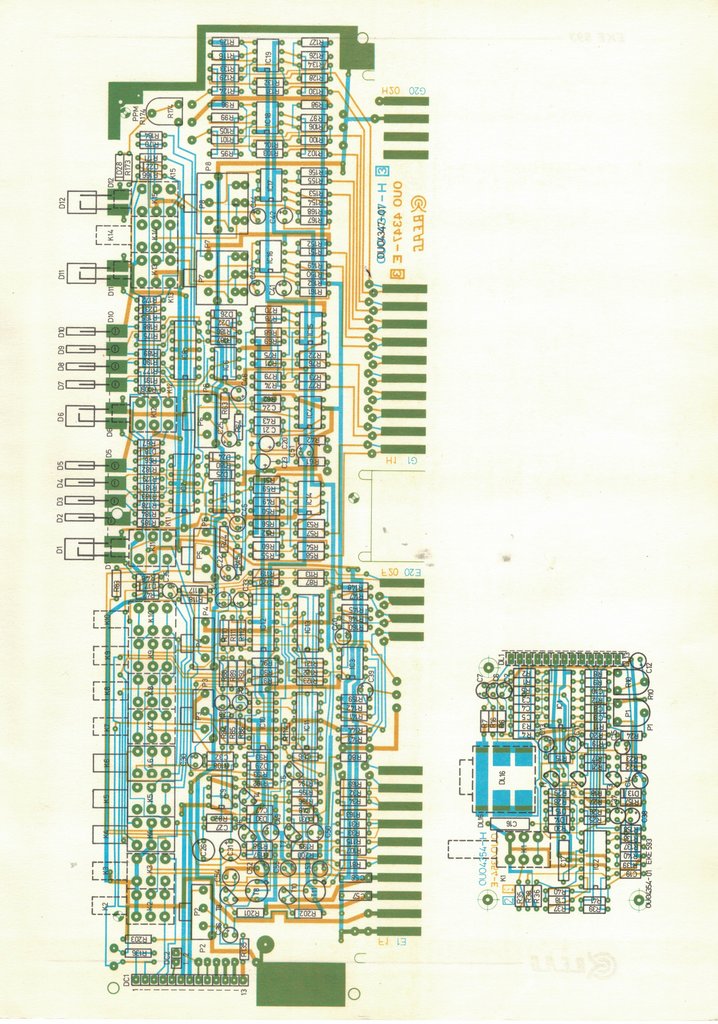

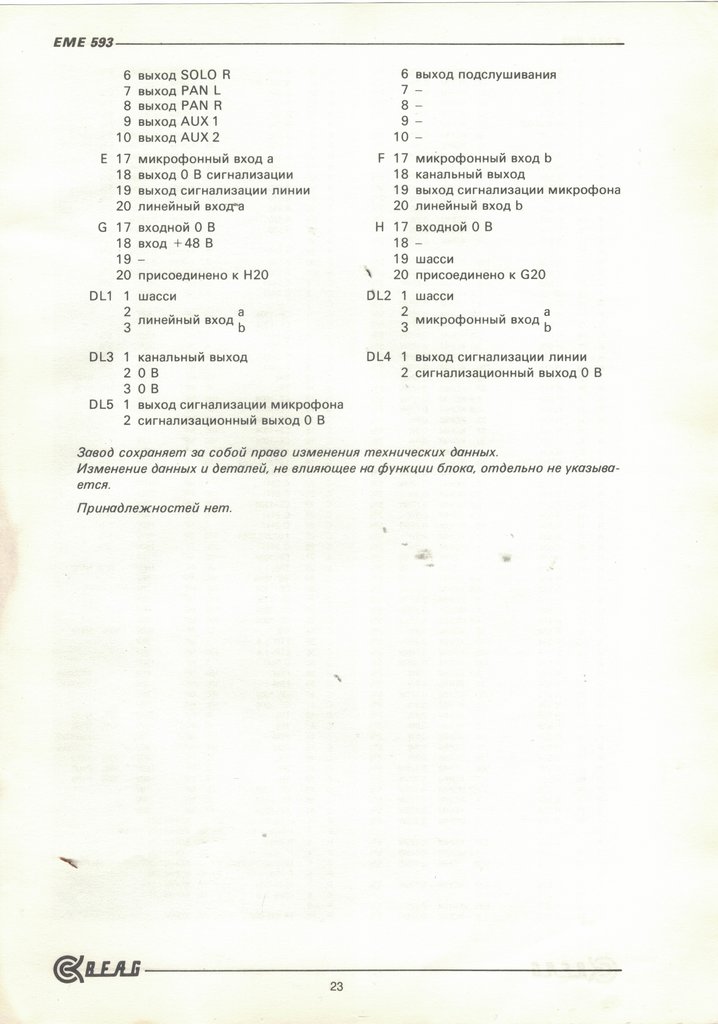

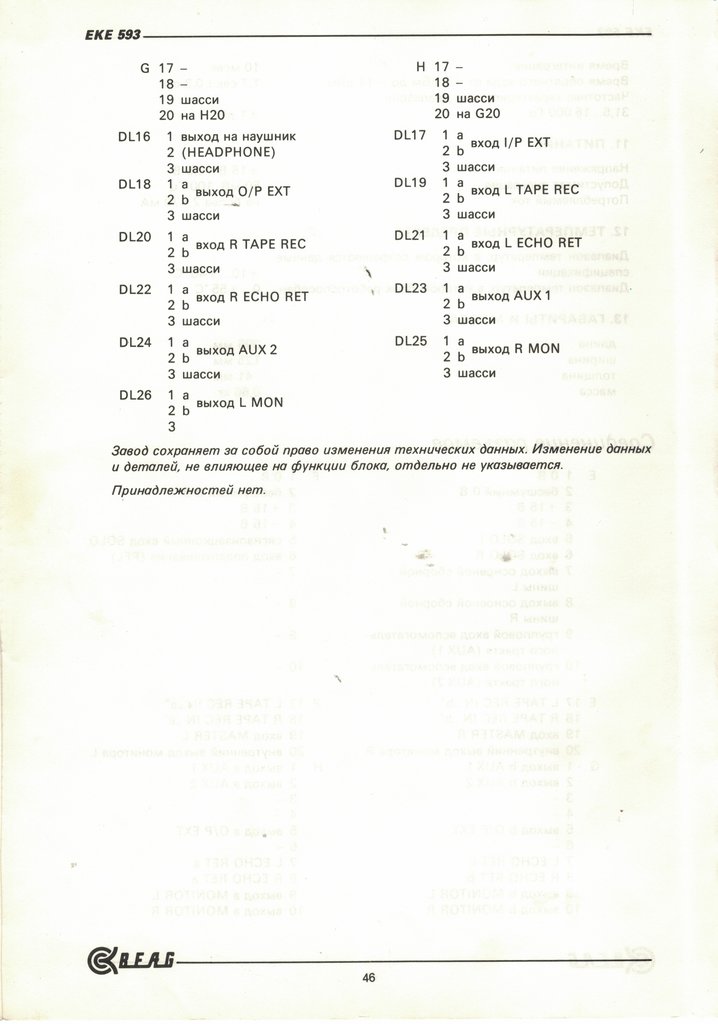

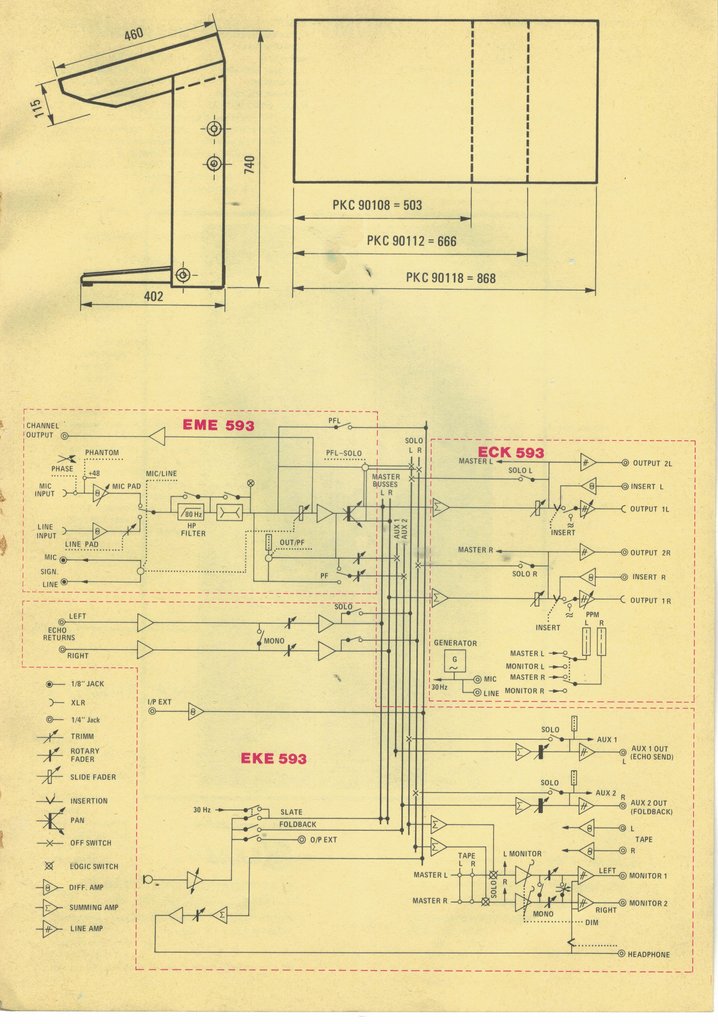

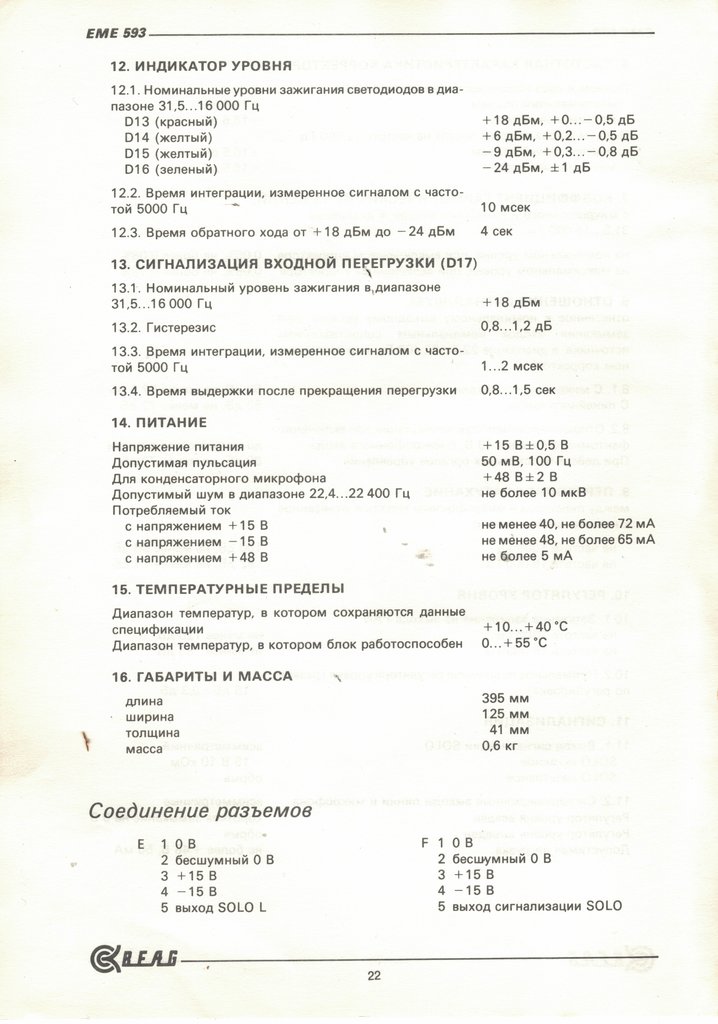

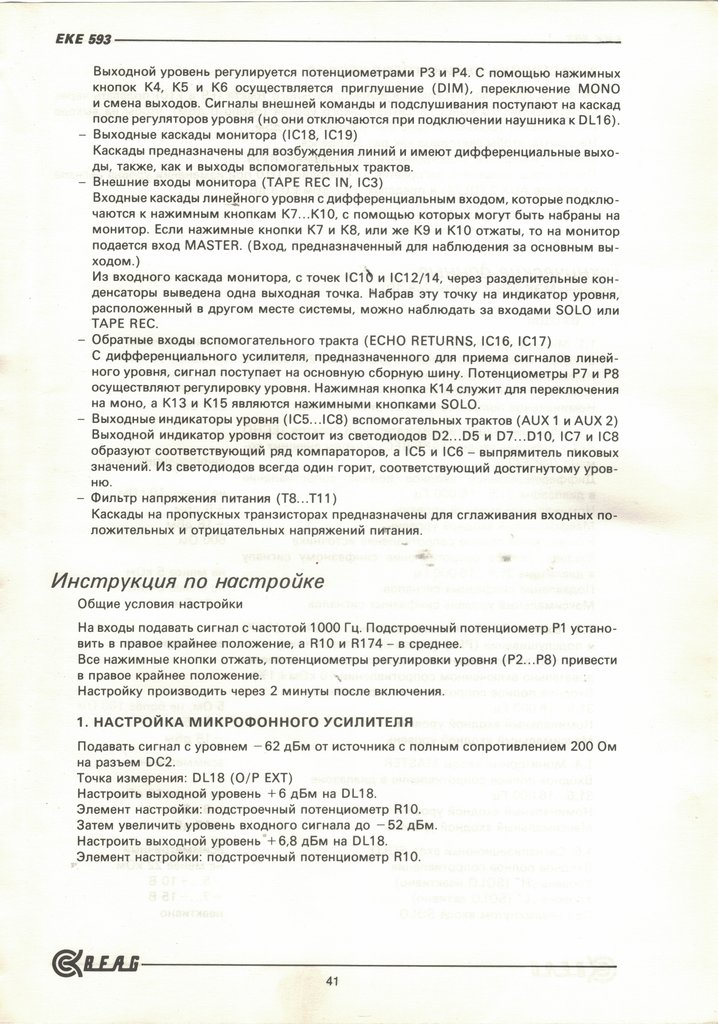

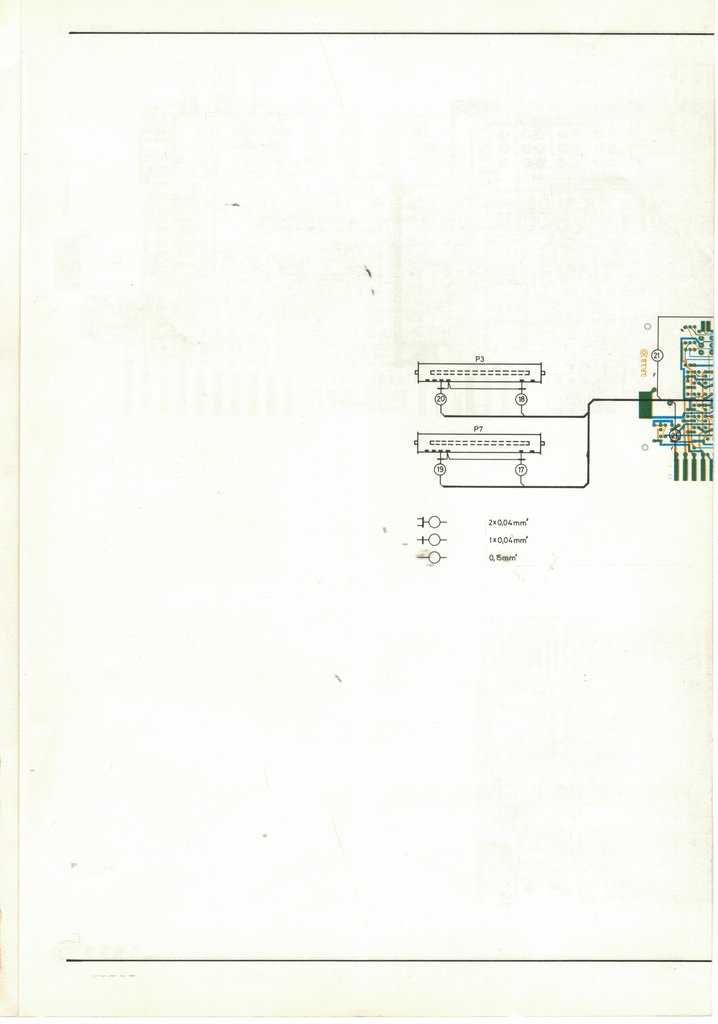

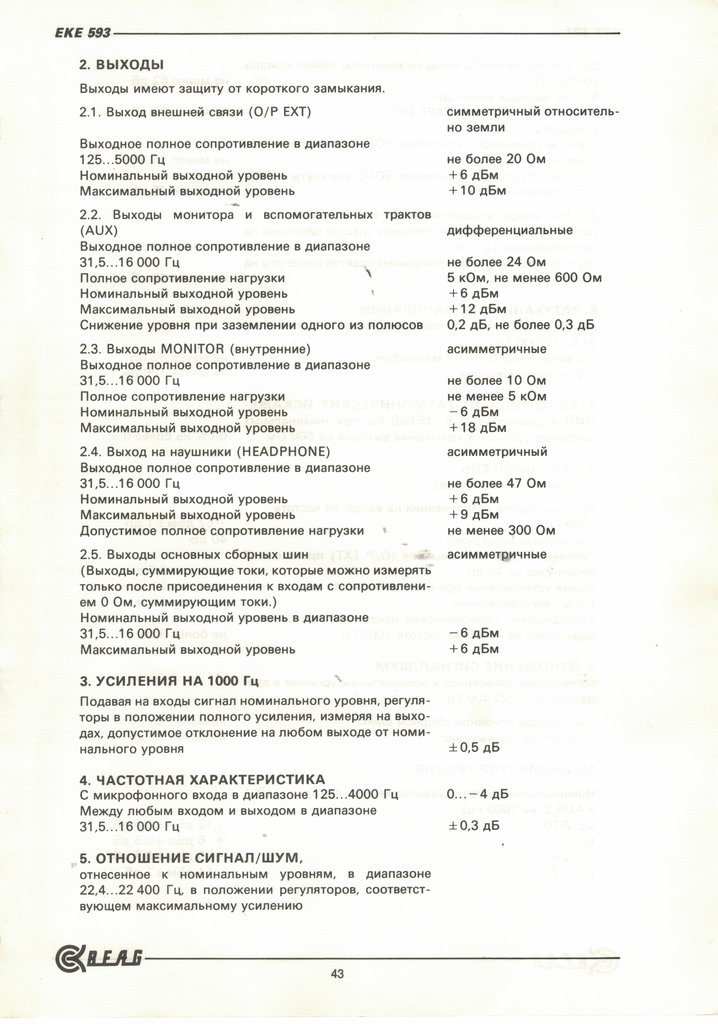

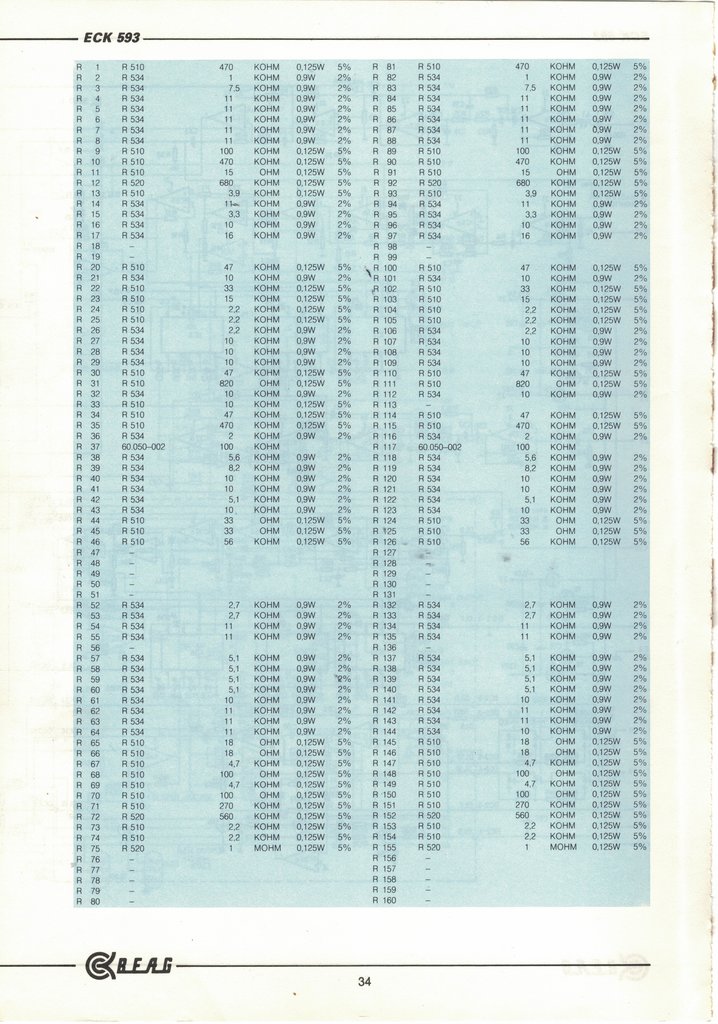

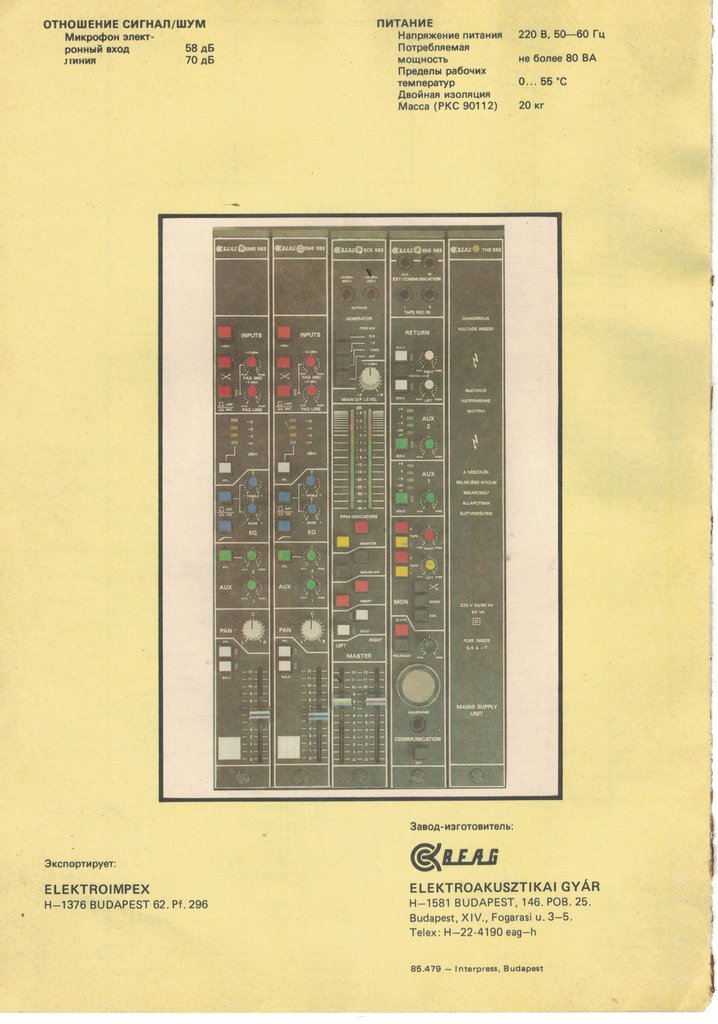

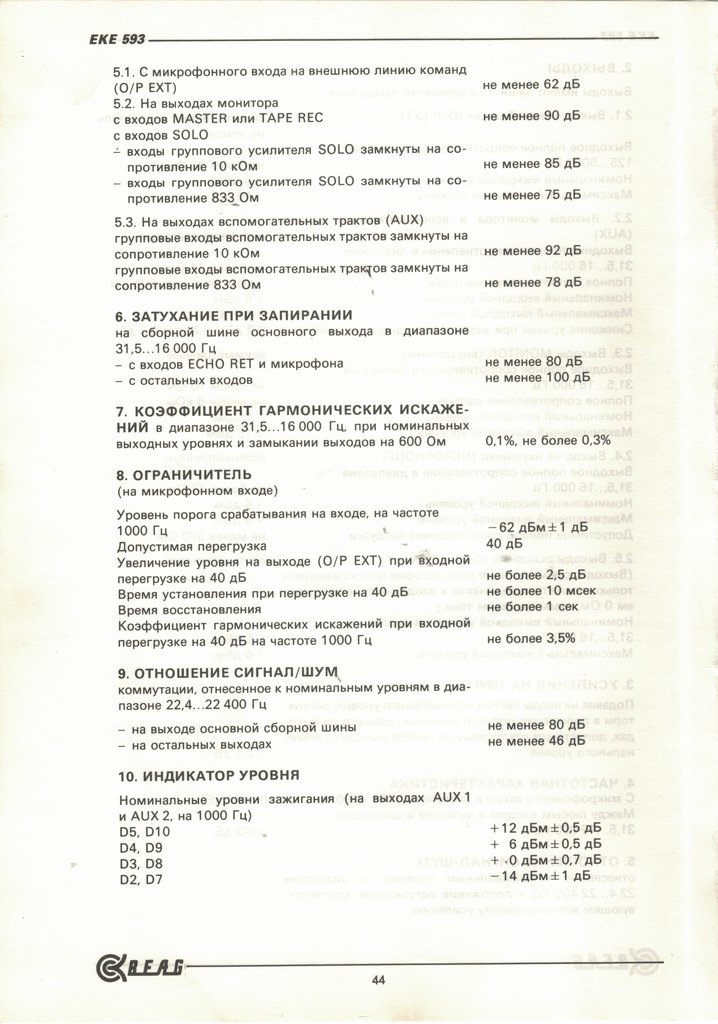

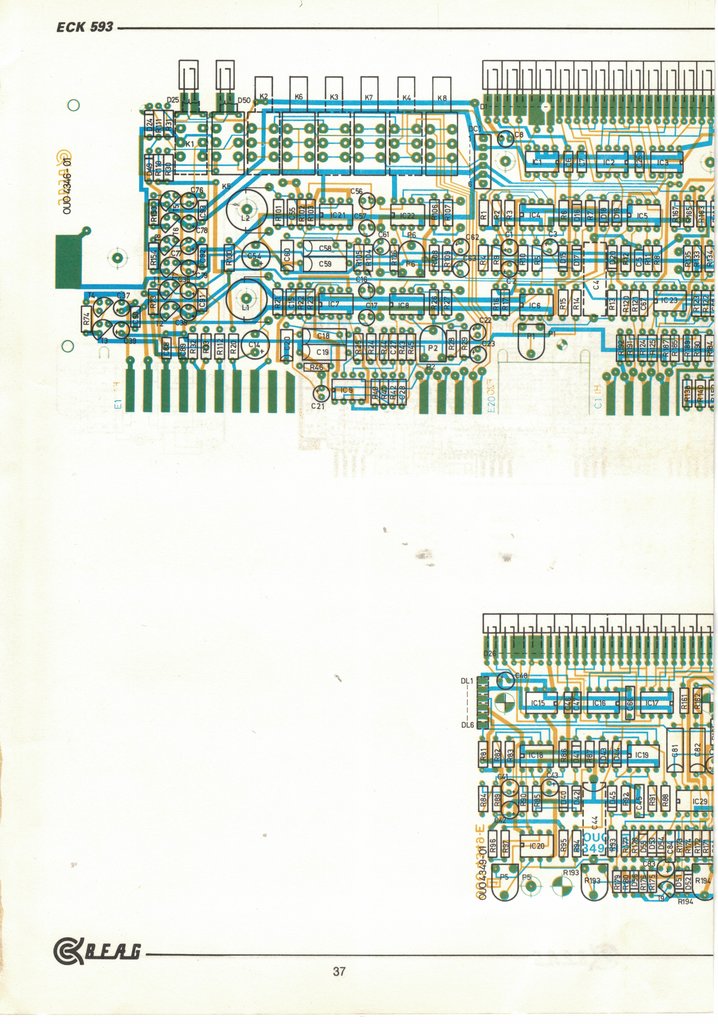

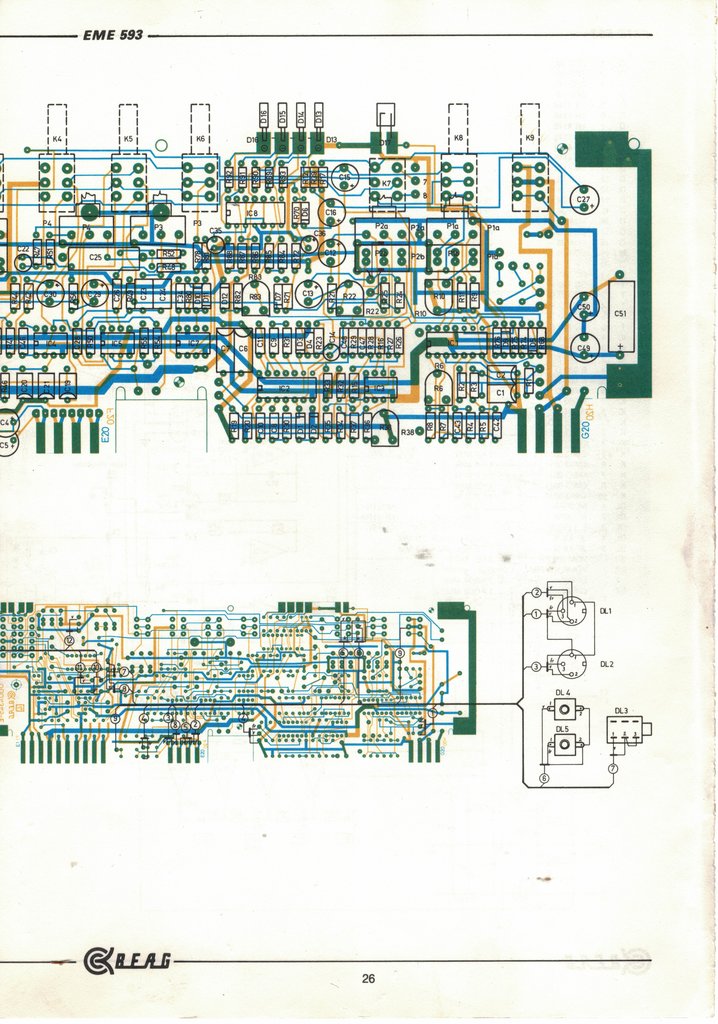

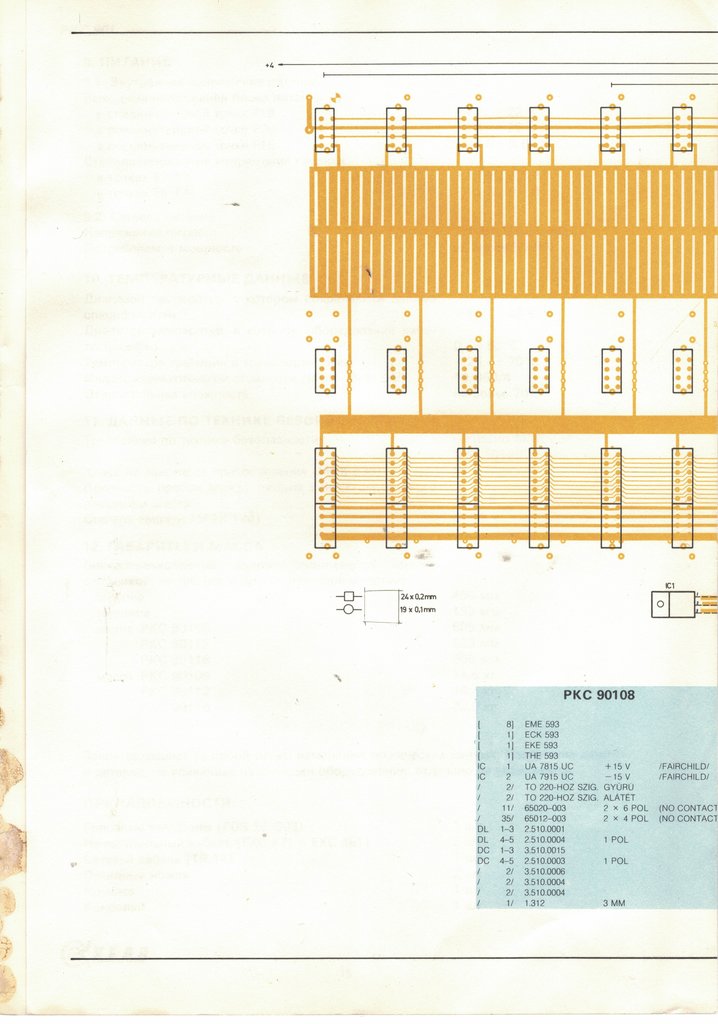

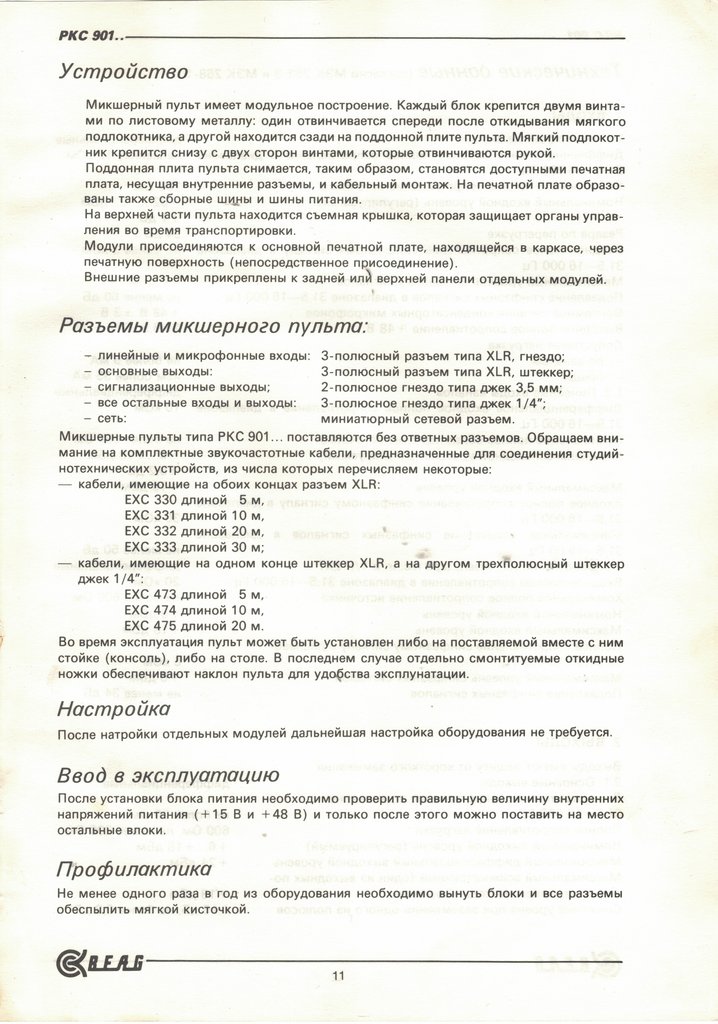

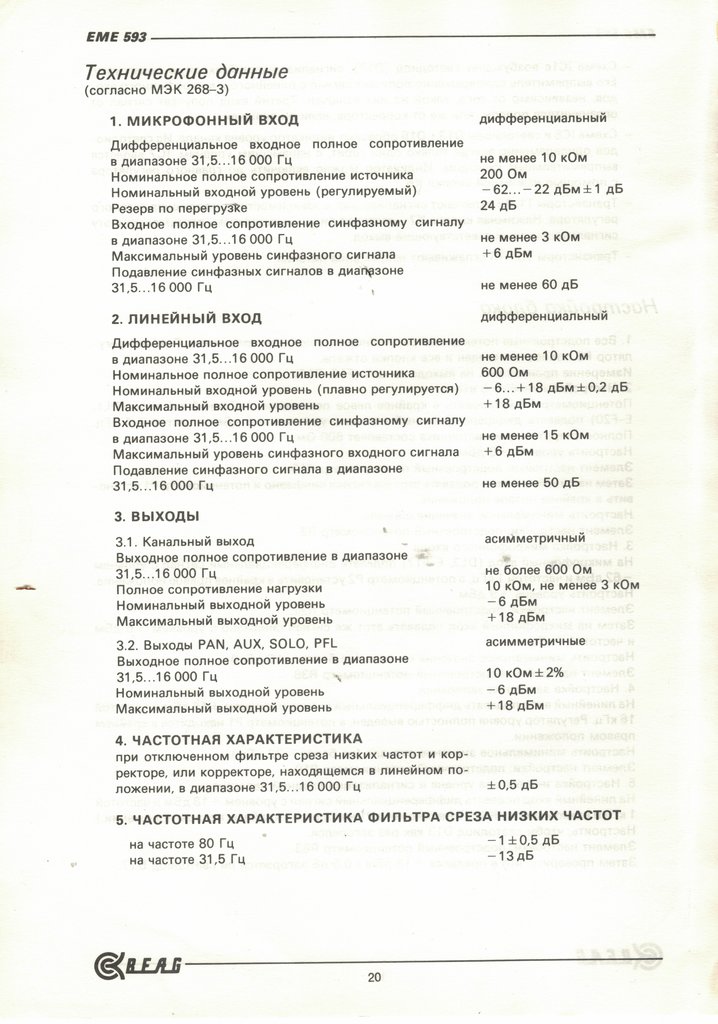

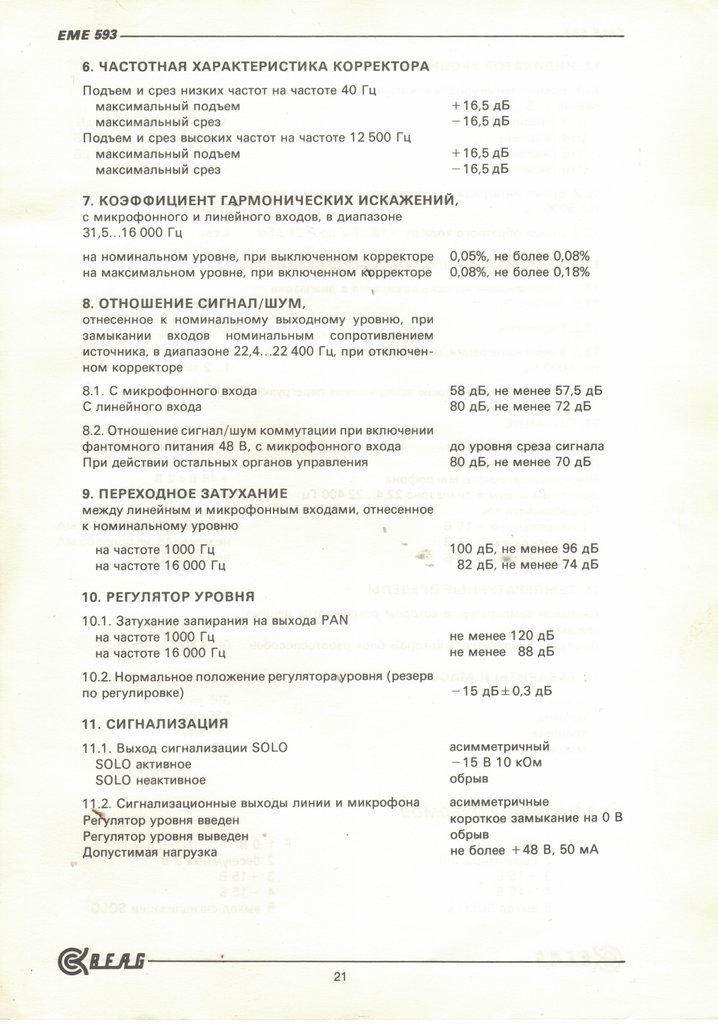

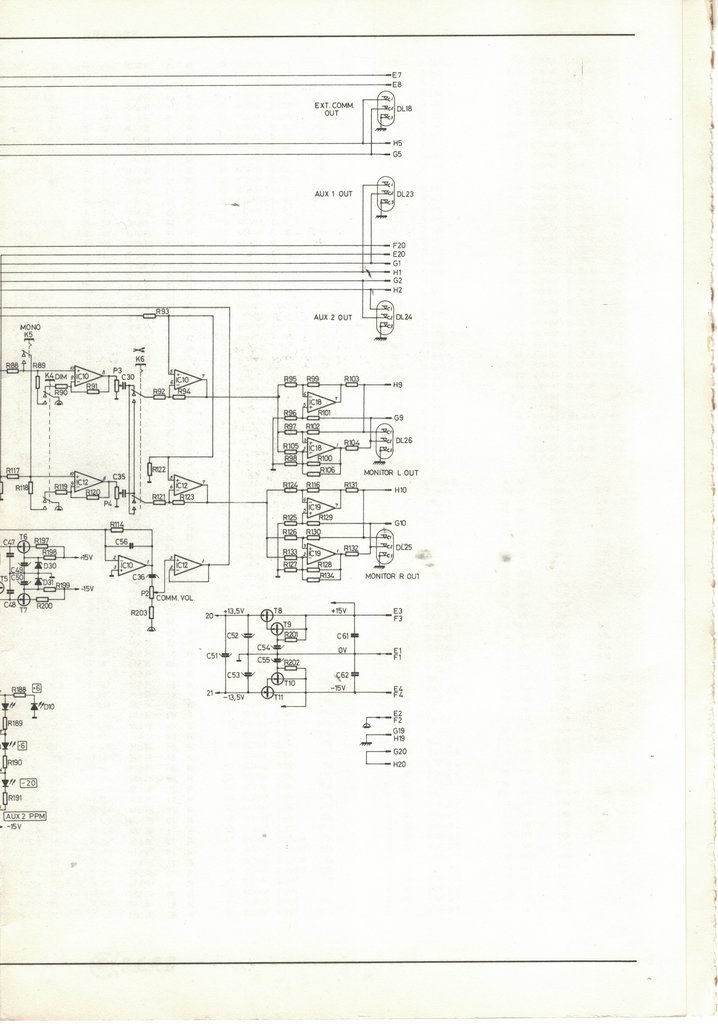

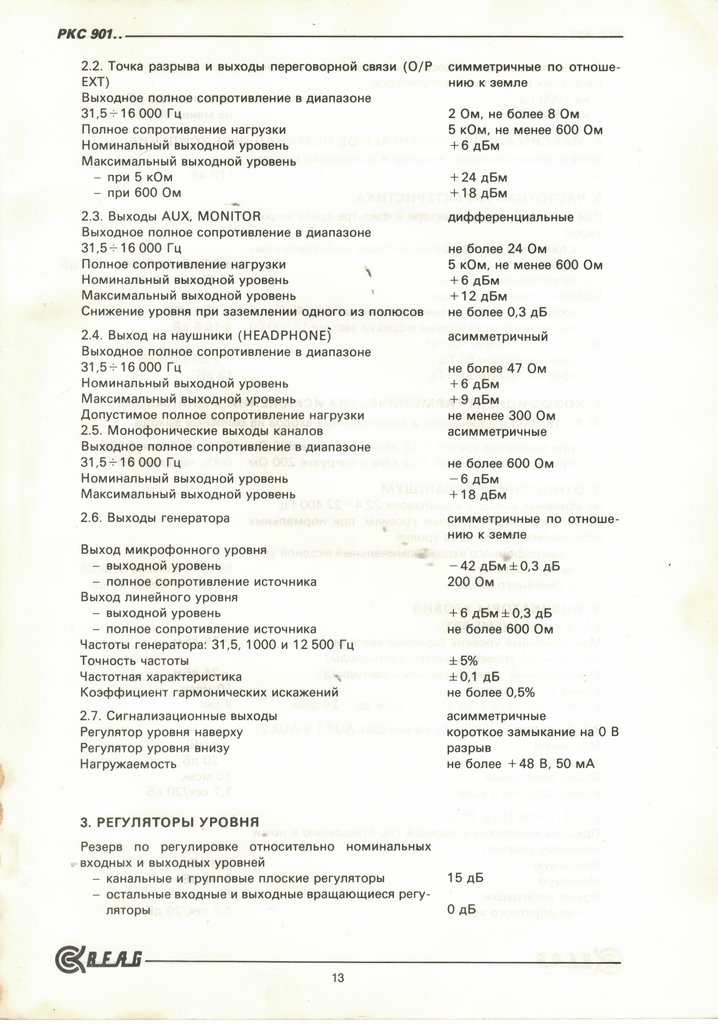

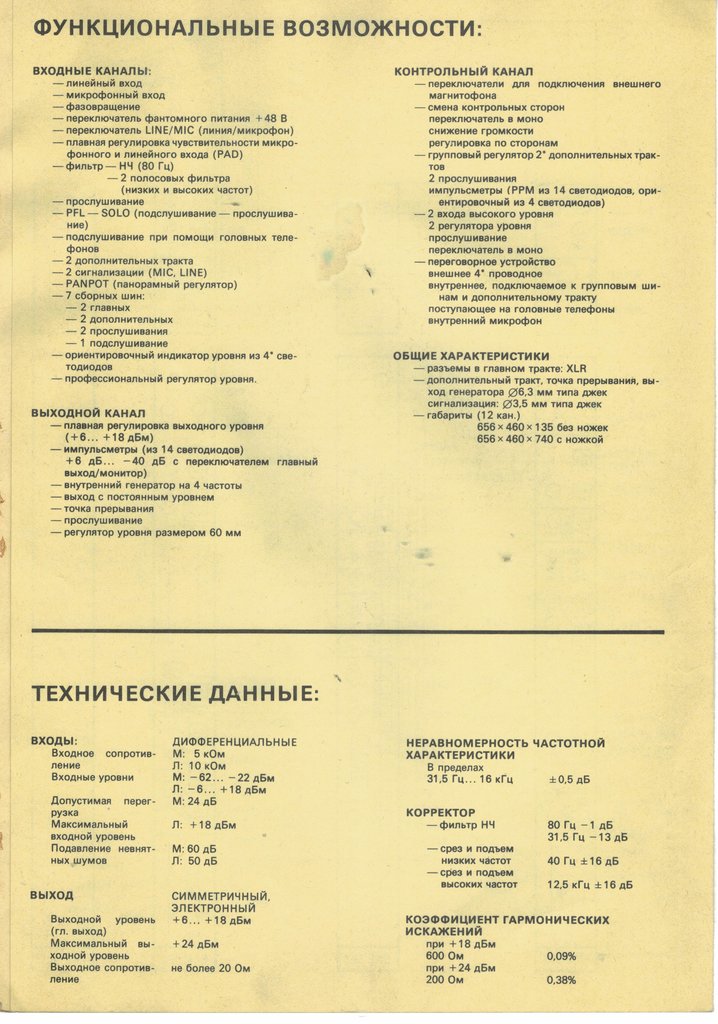

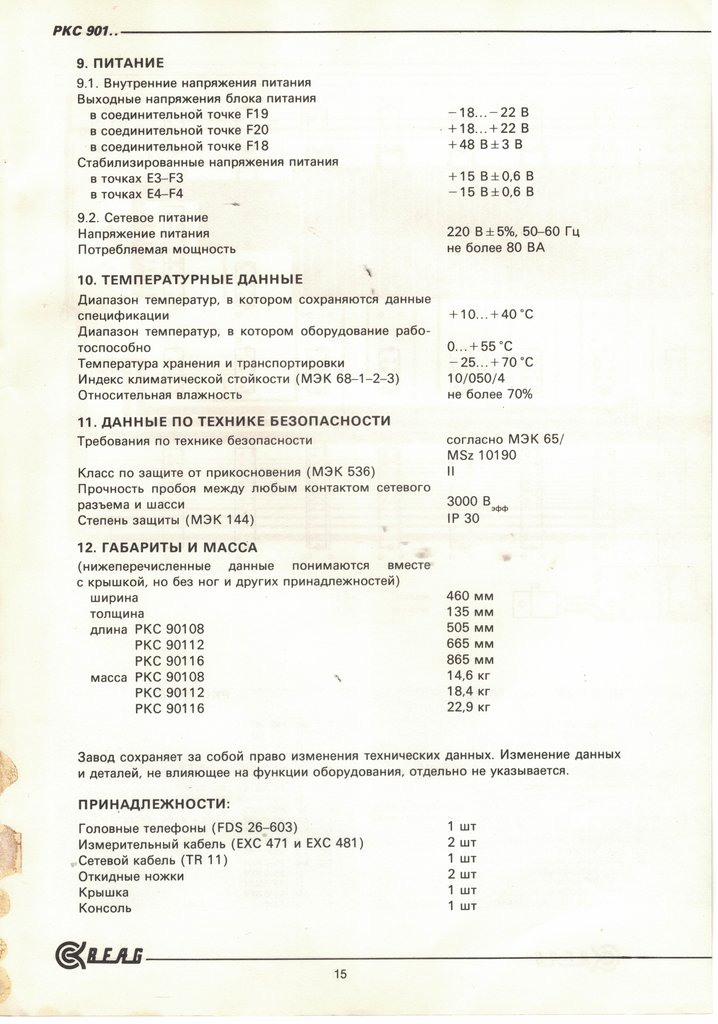

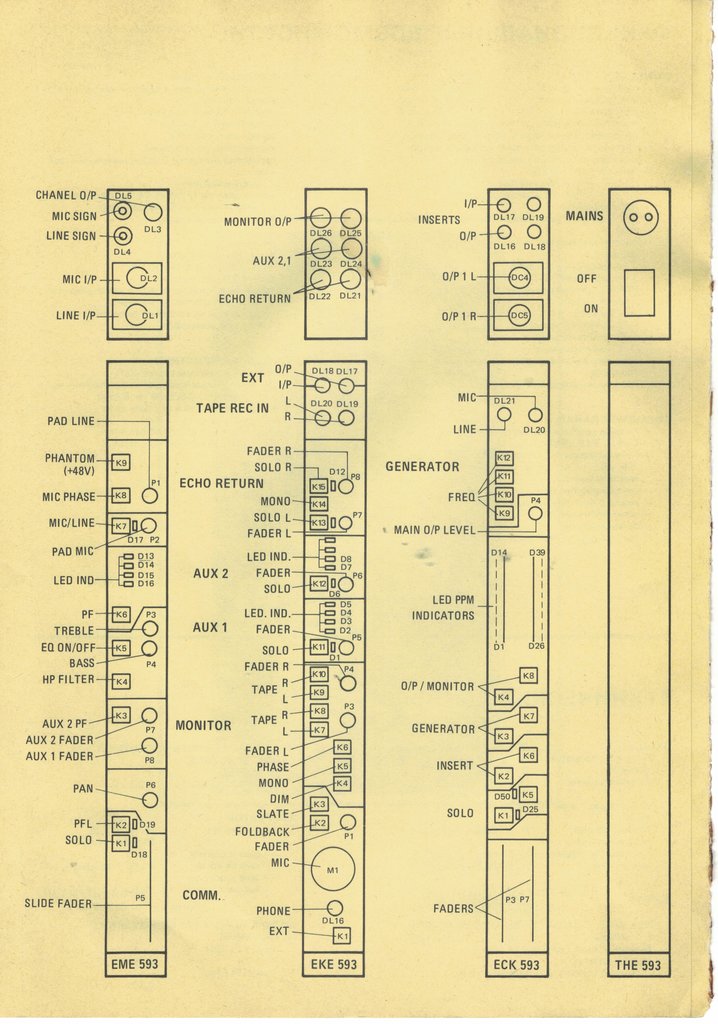

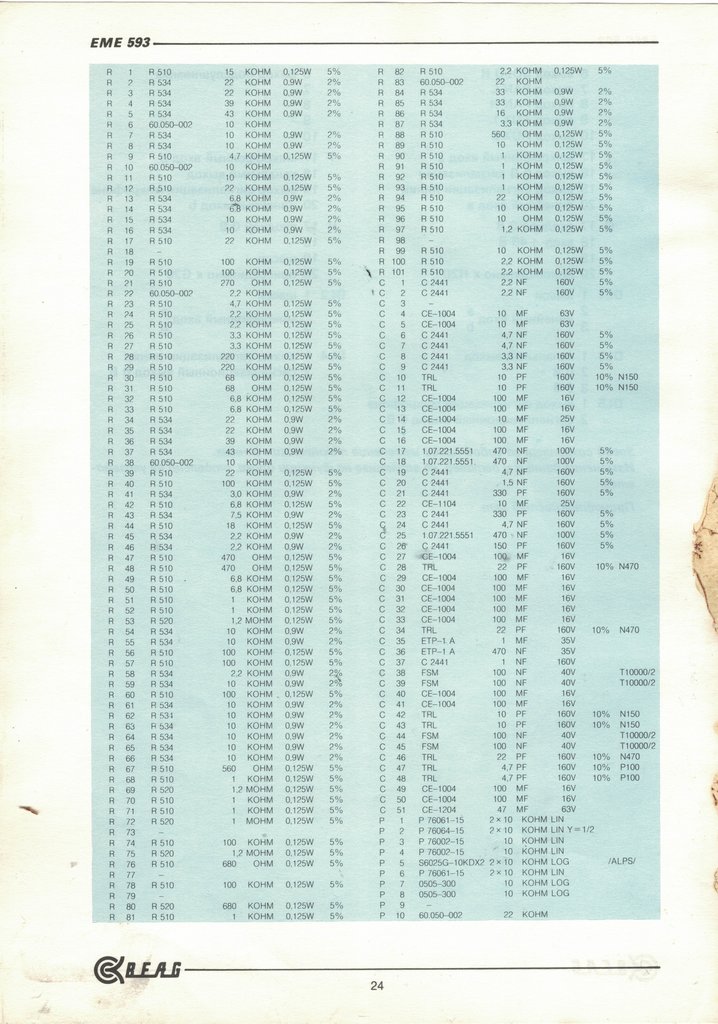

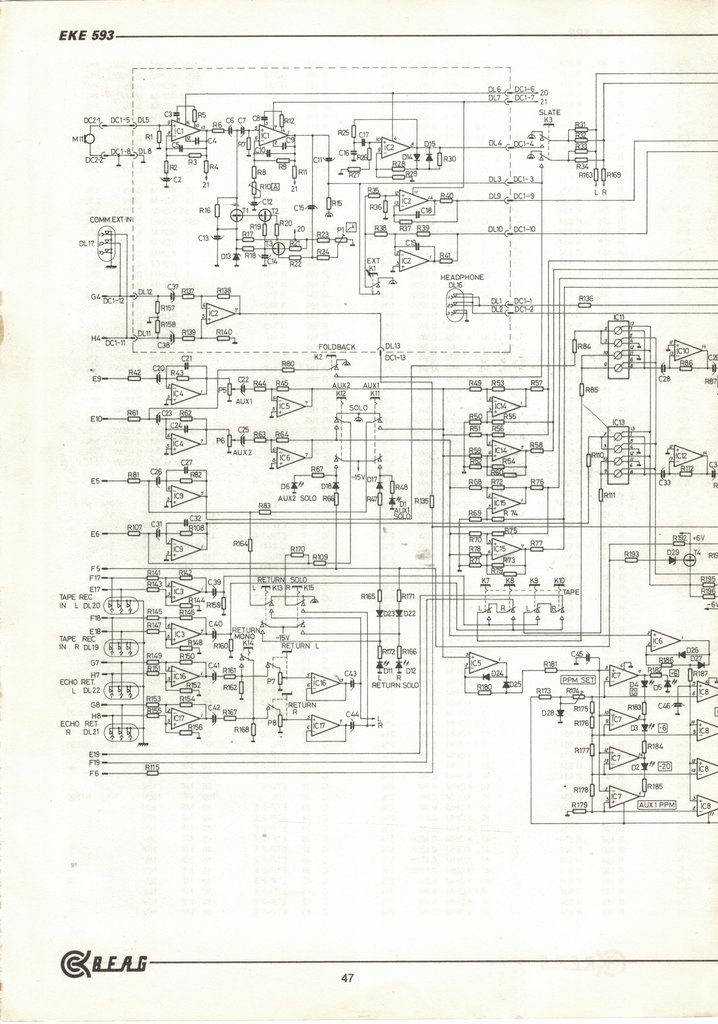

Случай свел с работником ТВ, у которого оказалась книженция описаний и схем пульта BEAG PRC901. Всем, кому интересно:

дальше

и ещё

Похвала за старания !

Но луче выложите в оригинальном разрешении одним архивом на какое то хранилище файлов. Нумерация выводов микросхем уже не разборчиво.

Да, загружу архив. https://yadi.sk/d/4O86C5dFnnhMcw
