Земли в ламповом УНЧ

[Rrr751]

Добрый вечер.

Решил повторить конструкцию УНЧ на базе Ригонды 102.
Вопрос правильно ли я представляю себе "физическое" соединение "земель"?
(Общих проводов)

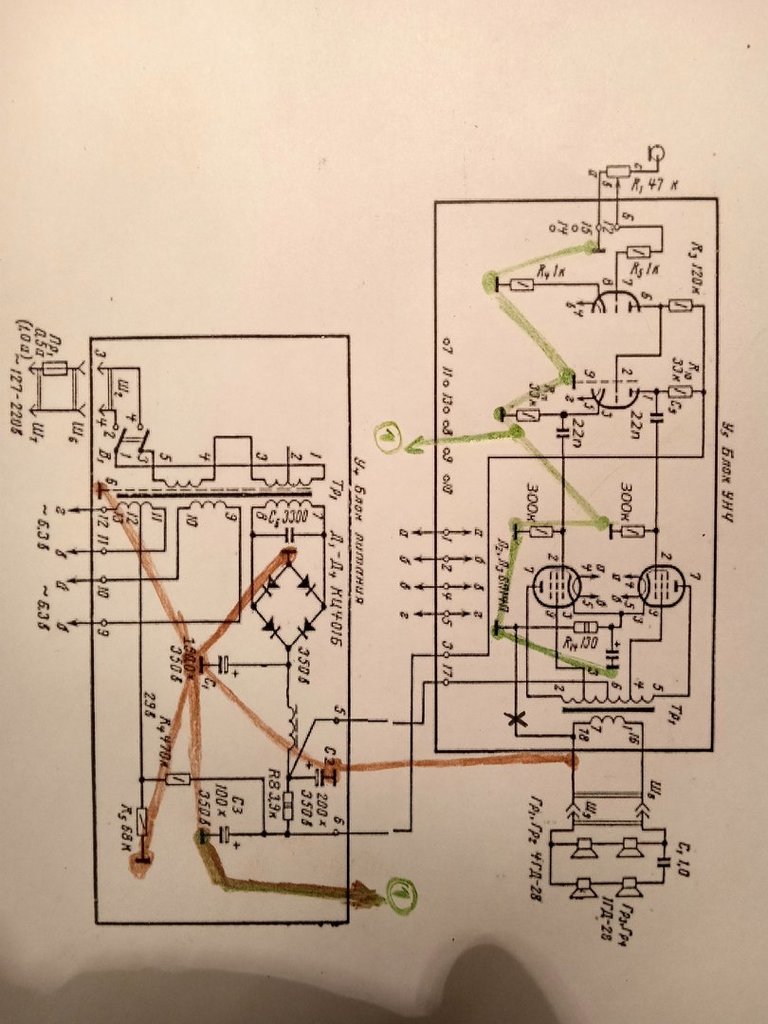

п.с. (зелёным карандашом отмеченна земля существующая на печатной плате Ригондовского модуля УНЧ.,коричневым соединения земли в БП и от БП к УНЧ. [

[Атос]

Вы не поняли главного
по одной цепи не должны течь токи сигнала и питания

[old_hippie]

Коричневая шина от БП должна прийти к катодному резистору выходного каскада (R14, насколько вижу). Это минимизирует наводки по общему на предыдущие каскады. Входной сигнальный общий - зависит от того, от чего питается источник сигнала. Если источний сигнала независимый, общий должен идти на общий входного каскада (и там же землиться к шасси, во всяком случае, поиск удачного земления начинать оттуда). Если же источник сигнала питается от того же БП, что и УНЧ, задача более заковыристая, надо пробовать.

Шину с 1 в кружочке никуда подключать не надо, иначе получатся петли по общему.

Выходную обмотку, где крестик, рвать не надо. (если только не собираетесь работать на какую-нибудь длинную линию, по типу радиотрансляции)

[Rrr751]

"шину с 1 в кружочке никуда подключать не надо, иначе получатся петли по общему"
Так а как же оно работать будет..

[Атос]

думаю коллега не обратил вниманме на крестик

[Alexmax]

думаю коллега не обратил вниманме на крестик

Обратил, вроде.

Выходную обмотку, где крестик, рвать не надо.

[Andrey Smirnov]

...Размах тока в ламповых схемах на столько мал, что омическое и индуктивное сопротивление проводов становится мало критично... От перестановки проводков заметных изменений не будет!

[Tofiq62]

Хочу отметится в теме что мой стерео усилитель собранный несколько лет назад на базе унч от Ригонды 102 до сих пор отлично работает.При чем блок питания я собирал отдельно.Трансформатор силовой использовал от радиолы Беларусь 103 ,чтобы тянул два канала.Хочу сказать что с общей землей проблем не было.

[old_hippie]

...Размах тока в ламповых схемах на столько мал, что омическое и индуктивное сопротивление проводов становится мало критично... От перестановки проводков заметных изменений не будет!

...зато и чувствительность входных каскадов велика, из-за высокого входного сопротивления...

И вообще, зачем гонять токи выходного каскада по всей земляной шине, если можно не гонять?..

[old_hippie]

"шину с 1 в кружочке никуда подключать не надо, иначе получатся петли по общему"
Так а как же оно работать будет..

Дык

Коричневая шина от БП должна прийти к катодному резистору выходного каскада (R14, насколько вижу).

Это и есть общий по питанию.

[Rrr751]

Хочу отметится в теме что мой стерео усилитель собранный несколько лет назад на базе унч от Ригонды 102 до сих пор отлично работает.При чем блок питания я собирал отдельно.Трансформатор силовой использовал от радиолы Беларусь 103 ,чтобы тянул два канала.Хочу сказать что с общей землей проблем не было.

Вопрос следующий ,мб эксперт ставили ... Трансформатор анодно накальный "Ригонды" тянет 2 канала?

[Andrey Smirnov]

Думаю, на два канала слабоват будет... Лучше сразу взять более мощный, от телевизора - они и доступнее, чем от радиол...

[Tofiq62]

Даже от Ригонды стерео силовой грелся сильно потому что у 102й мощность больше.Силовой от Беларуси нормально два канала тянет.

[Alexmax]

. Трансформатор анодно накальный "Ригонды" тянет 2 канала?

Не потянет. 2-й канал - это дополнительные 2А тока накала.

[Shuare]

. Трансформатор анодно накальный "Ригонды" тянет 2 канала?

Не потянет. 2-й канал - это дополнительные 2А тока накала.

Ну это как посмотреть... "+"2А УНЧ и "-" накал УКВ и УПЧ. Так на так и выйдет (ТС ведь писал не про добавление второго канала в приемник, а про создание УНЧ на базе...)

[Alexmax]

Ну это как посмотреть... "+"2А УНЧ и "-" накал УКВ и УПЧ. Так на так и выйде

А теперь посчитайте анодный ток. )))) Лампы радиоканала все маломощные. А 6П14П - совсем наоборот.
Все давным давно подсчитано, стерео из ригонды можно получить, используя либо один мощный транс от телека, либо два от ригонды.

[Shuare]

Анодная обмотка - с запасом по диаметру. Единственное - есть блоки питания с мощными резисторами в фильтре, их надо на дроссель менять (да, и не надо плавно сползать со своего тезиса - "не хватит по накалу" )

[Tofiq62]

В Ригонде стерео стоит один ТС,но там унч однотактный.В Ригонде 102 двухтактный унч и мощность в два раза больше.

[Alexmax]

(да, и не надо плавно сползать со своего тезиса - "не хватит по накалу" )

Не надо заливать - я такого не писал. )))
Вы лично собирали стерео-двухтактник на одном силовом тр-ре Ригонды?

[Shuare]

(да, и не надо плавно сползать со своего тезиса - "не хватит по накалу" )

Не надо заливать - я такого не писал. )))
Вы лично собирали стерео-двухтактник на одном силовом тр-ре Ригонды?

Это кто писал?

Не потянет. 2-й канал - это дополнительные 2А тока накала.

стерео-Двухтактник - не собирал. Собирал стерео-однотактники на базе Ригонды-моно. Запаса по мощности хватало и по накалу, и по аноду.
Диаметр провода анодной обмотки - 0,29 (по другим данным - 0,3)мм. Соответственно макс. ток - 200мА. Вполне достаточно для 2х4Вт

[Tofiq62]

Я же выше писал что собирал и в данный момент пользуюсь стерео усилителем на базе унч от Ригонды102..От Ригонды стерео штатный силовой сильно грелся при средней мощности и пришлось ставить от Белорусии 103 на авось и к счастью трансформатор нормально работает по сей день.

[Rrr751]

Давненько не заходил на форум.
Медлен но ,но верно работы по колхозу Ригонды идут.
С неправильной разводкой общего решил бороться примитивно)
Посмотрел непосредственно монтажную схему как было изначально.
Сделал разводку общего согл.ее ...И фон ушел.
Сейчас занимаюсь почти только слесарными работами по "перепиливанию"
Трансформатор для 2канала поставил отдельный.

[VASILI]

Отключил каскады на...вернее - "вырезал" темброблок, соединив анод левой половинки 6Н2П непосредственно с сеткой правой половинки. Которую переделал в полноценный фазоинвертор с расчепленной нагрузкой. Переделал выходной каскад на "полноценный" двухтактный. Убрал лишние детальки...
Фон уменьшился почти до порога слышимости

правильно ли я представляю себе "физическое" соединение "земель"?

На самом деле не все так критично, как вы себе представляете. Достаточно "развести" цепи питания накалов от слаботочных (с малым уровнем) входных цепей и "уберечь" ТВЗ от наводок и заземлить нити накалов входного каскада, и фона как такового нету от слова совсем.
Вот как сделал я на своем УНЧ по аналогичной схеме. На печатке, правда...вот как это реализовано. На плате уместились собственно два канала УНЧ, четыре "электронных дросселя" (два для питания выходных каскадов, и два для питания повышенным напряжением предварительных), Оба ТВЗ и регулятор громкости.
"Общая земляная шина выделена желтым...
Накал подключил "витой парой" ...
Даже "засунув уши в динамик" ничего не слышно совсем. И никакой "звезды"...
