Всем привет!
Можно ли как то улучшить эту вертушку или совсем не стоит она трудов?

Вставить туда 2 эпу 62см

Любимый мой электрофон после Аккорда 001.Хорошая идея,если подходит то конечно можно и нужно.

Mylenef писал(а): ↑

18 авг 2021, 20:12

Можно ли как то улучшить эту вертушку...

Зачем?Её примущество-наличие 78-й передачи.Это если надо разумеется.
Унитра туда наверно не войдёт...

Атос писал(а): ↑

18 авг 2021, 20:18

Вставить туда 2 эпу 62см

http://www.rw6ase.narod.ru/00/el_p/wega101s3.jpg
А как? (самый короткий анекдот про русалку)

Если ей в линейный вход подключить комп с лосслес контентом то качество звука этой вертушки становится космическим. Оставьте местный тамошний граммофон в покое, но если уж очень хочется, то к выпотрошенному трупу тамошней ГЗКУшки приделайте алипьезик, соблюдая углы наклона и потом 4 грамма прижим пружинкой у тонарма в корме выставьте и на этом уж точно стоит остановиться. Ибо лцчшее - враг хорошего... смертельный.

Вряд ли туда подойдёт 62 модель граммофона. Хотя бы потому, что разные способы крепления развязывающих пружин. И вырез в корпусе "не тот", по-моему.

Sulphur писал(а): ↑

19 авг 2021, 03:12

Вряд ли туда подойдёт 62 модель граммофона. Хотя бы потому, что разные способы крепления развязывающих пружин. И вырез в корпусе "не тот", по-моему.

Любзик в руки
а обратная замена гораздо сложнее

вот такое даже вкорячивают....

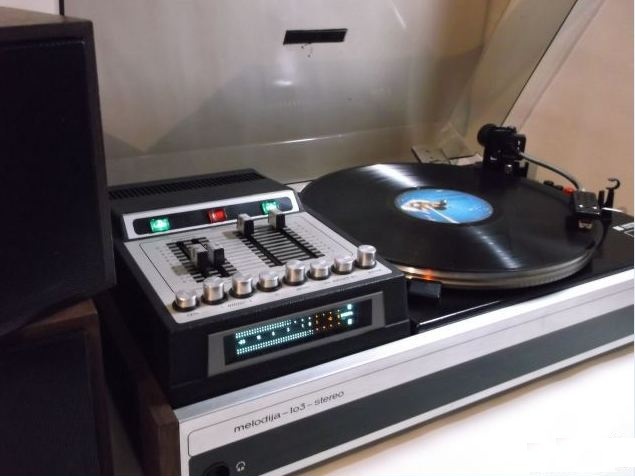

Мне нравится как в Мелодию вкорячили G-602

Оба варианта весьма достойно смотрятся.

Алишный пьезик- тоже плюсую.
И прижим попытаться 2.5-3 гр. сделать.
На штатном уменьшал до 2.5 , но это было критично.
И резбирал блин на 2 части, фетр ставил между ними, для вибро развязки.

Промыть ролик и смазать оси (для начала)

Ну за "голову" понятно,купил здесь переделанную
А как с детонацией?
Что ежели запилить ей "карусель" из чего то потяжелее,из меди,к примеру?

Mylenef писал(а): ↑

19 авг 2021, 14:10

А как с детонацией?

Купить другую вертушку, выше классом. Или сделать самому (если руки из нужного места и возможности машиностроительного (приборостроительного) производства)))
У неё основные неприятности из-за качества ролика (резина дубеет), подшипник разнашивается и износа латунной насадки на двигатель.
В "Радио" были варианты переделки на "тихоходный двигатель - пассик - шкив".
На али есть пассики любой длины и ДПТ с регулятором скорости .
Подсказка: в современных амеровских вертушках диск точат из МДФ высокой плотности, балансируют и на него натягивают пассик.
Тонарм с большими потерями в подшипниках и механическим автостопом.
Была модификация позднего советского ЭПУ 3 класса со сверхтихоходным двигателем и пассиком (на Серенаде,Илге, Кантате?)

Ещё в радиоле "Сириус-316 пано" применялось. У дядьки моего именно оно стояло, хотя в этом Сириусе разные ЭПУ применялись.

Mylenef писал(а): ↑

19 авг 2021, 14:10

А как с детонацией?

Во первых, нужно выяснить что является причиной детонации!!!
Хорошо, если это сам диск. Но, это не так часто бывает.
А то, выточишь из меди диск..., потратить время, деньги, нервы.... , А результата '0'!!!!!

dino писал(а): ↑

19 авг 2021, 15:03

...на Серенаде,Илге, Кантате?

Икар-303 такой был.По-ходу картинка про него.

atoll писал(а): ↑

19 авг 2021, 07:18

вот такое даже вкорячивают...

Кажется, усилитель оттуда при этом выкорячили?

В этом ЭПУ (3-ЭПУ-48), конечно, плохо то, что двигатель прикручен к столу напрямую. Впрочем, то же самое есть и в 2-ЭПУ-71СМ версии, где вместо ДСК-50 так называемое устройство привода (так пишут на схеме). И в роликовых ЭПУ с трёхступенчатым редуктором и двигателем ЭДГ неизвестной модели...

В общем понятно,овчинка не стоит выделки
Тогда так,медь мягкой марки подходящий материал для диска?
Или какой лучше применить?

Mylenef писал(а): ↑

19 авг 2021, 18:33

В общем понятно,овчинка не стоит выделки

Вот именно - не стоит. Не морочьте себе голову.

time=1629387221 user_id=6477]
медь мягкой марки подходящий материал для диска?
[/quote] МДФ, оргстекло...
А привод прежний? Тогда уже менять и привод, и тонарм - углепластик в тренде.
Для диска важен момент инерции, а он не в весе, а в ободе:) Обычно делают из алюминия и сплавов.

Разве не массой диска сглаживается нестабильность оборотов?

Привод-то тоже должен быть хорошим.

Mylenef писал(а): ↑

20 авг 2021, 07:41

Разве не массой диска сглаживается нестабильность оборотов?

Моментом инерции (и качеством привода и подшипника) а он связан с массой, радиусом (формой)
Короче, ЭПУ сбалансировано и улучшить можно, улучшая всё. Или привести в порядок то, что есть - почистить, смазать, настроить, выставить
уровень.

Mylenef писал(а): ↑

20 авг 2021, 07:41

нестабильность оборотов

- разное понятие.
Если обороты меняются со временем- то не должен. Это система регулировки обротов мотора обычно.
Но должен сглаживать рывки от переключения катушек мотора и иногда мизерной изменения нагрузки- напр. опускания иглы.

Атос писал(а): ↑

19 авг 2021, 10:00

Мне нравится как в Мелодию вкорячили G-602

От чего тудой вкорячили индикатор уровня?

. действительно, интересно. На "Олимп 005" смахивает . по картинке легко гуглицца... Тип наверное то же найдется

"Вега 101 и его "стол". А кого ЕГО?

Ну,я предполагал откуда этот индикатор,но мне он показался более узким и длиннее

Ростов 112\012, Санда 012

Mylenef писал(а): ↑

15 мар 2022, 06:29

Атос писал(а): ↑

19 авг 2021, 10:00

Мне нравится как в Мелодию вкорячили G-602

От чего тудой вкорячили индикатор уровня?

Картинка конечно красивая, но для индикатора там просто места нет, выводы от П2К они же почти до края корпуса доходят, все эти картинки из этой серии

Alexaund писал(а): ↑

15 мар 2022, 08:22

"Вега 101 и его "стол". А кого ЕГО?

Электрофона.

Мне нравится как в Мелодию вкорячили G-602

Картинка конечно красивая, но для индикатора там просто места нет

а кто писал, что это в реале вкорячено напильником и ножовкой? Понятно, что вкорячили фото*опо*. А какая теперь разница? Красиво же...

Так ведь не просто поверили в эту картинку, а даже начали рассуждать от чего мог быть этот индикатор, от Олимпа-005 ли, или от Ростов 112\012, Санда 012.

Поверили даже в фейковую мелодиевскую пластинку с техно.

Sulphur писал(а): ↑

17 мар 2022, 16:38

Поверили даже в фейковую мелодиевскую пластинку с техно.

Я подумал, что это Ханса.... БониМ -78-ой.

Oleg456 писал(а): ↑

17 мар 2022, 15:58

Так ведь не просто поверили в эту картинку, а даже начали рассуждать от чего мог быть этот индикатор, от Олимпа-005 ли, или от Ростов 112\012, Санда 012.

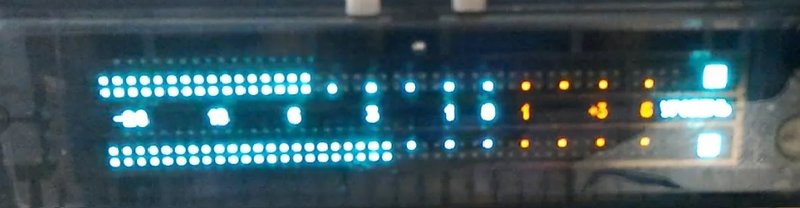

Индикатор и вправду от Олимпа 005. Так что все корректно. Матрица...

Да какая разница от чего индикатор, если картинка липа, могли и тягу от Пионера нарисовать, ещё краше была бы.

Заретушировать в фотошопе этот индикатор и дело с концом.

SergPhil писал(а): ↑

17 мар 2022, 21:33

Заретушировать в фотошопе этот индикатор и дело с концом.

правильно! И Г602 заменить на II ЭПУ-65СМ

отсюда

https://radioland.getbb.ru/viewtopic.php?f=53&t=3556

нормально. Только из мелодии УКУ - так себе. Разьве что один ящег оставлять, а на выход УНЧ50-8.

да влезет туда этот индикатор... а где кнопки управления ЭПУ - как будто сбоку прикручены. Сверху там места нет уже. Если только в сам стол запилить
все это - из г конфета. Извините.

владлен писал(а): ↑

18 мар 2022, 08:13

нормально. Только из мелодии УКУ - так себе.

- Но вот. Кнопычка "ИНТИМ" пипец какая полезная
