Вопрос по УНЧ Веги 101

[Rrr751]

Доброго времени.
Дано .
УНЧ и БП Веги 101
ТБ на лампе.
Питать планирую от трансформатора Веги.Накал от обмотки идуще на лапу "сеть",анодное через "умножитель" Вольт 100 хватит?
Но,у Веги плюс на корпусе..А у ТБ как и подоженно ,минус на корпусе.Как "развязать"

[Shuare]

Перед тем, как делать - объясните - а зачем???

[old_hippie]

Но,у Веги плюс на корпусе

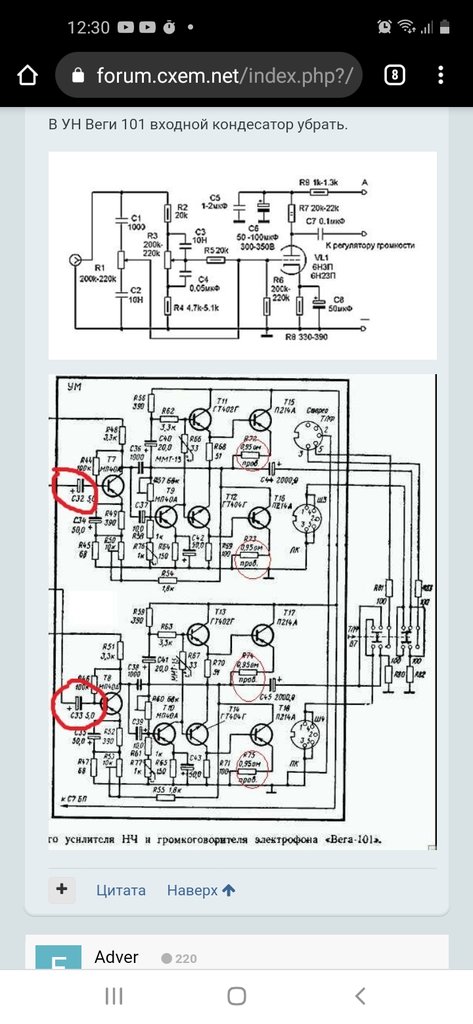

Оторвать "плюс" питания оконечников от общего, посадить на общий - "минус".

Поменять полярность входного и выходного конденсаторов (остальные не трогать!)

[Oleg456]

Вот так получше будет, да и питание всего 30 вольт Из сборника В помощь радиолюбителю №53 стр 33. Да и в этой схеме именно плюс на корпусе, как и Веге-101.

[old_hippie]

Вот так получше будет, да и питание всего 30 вольт

Сделать питание побольше, вместо транзисторов вставить катодные повторители. А то как-то непонятно становится, зачем вместо полевиков лампы поставили.
=)

[Oleg456]

Вот так получше будет, да и питание всего 30 вольт

Сделать питание побольше, вместо транзисторов вставить катодные повторители. А то как-то непонятно становится, зачем вместо полевиков лампы поставили.
=)

Но автор то хочет на лампах, а не на полевиках, а тут в сборнике и печатная плата есть, да и параметры этого преда очень приличные, заявленная полоса пропускания 30Гц- 50Кгц, регулировка тембра +- 15Дб и уровень собственных шумов и фона -75Дб, да еще при открытом входе и максимальном усилении, был достигнут именно из-за пониженного анодного питания, зачем что то в нём менять.

[old_hippie]

Но автор то хочет на лампах, а не на полевиках

....
зачем что то в нём менять.

Чтобы убрать транзисторы.

Ведь автор "хочет на лампах", а не на транзисторах.

[Oleg456]

Но автор то хочет на лампах, а не на полевиках

....
зачем что то в нём менять.

Чтобы убрать транзисторы.

Ведь автор "хочет на лампах", а не на транзисторах.

А обеспечит ли данная переделка этого предусилителя указанные в статье параметры, скорей всего нет, а возни даже при наличии измериловки и опыта с подбором режимов сколько будет? Да ещё с питанием возня, а печатку разводить, а тут все готово и питание у Веги-101 подходящее для этого преда 36 вольт, просто повторить. Но решать то всё равно автору, что выбрать.

[old_hippie]

а возни даже при наличии измериловки и опыта с подбором режимов сколько будет? Да ещё с питанием возня, а печатку разводить...

Дык, само действо подразумевает процесс, а не результат... =) Как мне кажется.

[Oleg456]

Да уж, как говорится хоть плохонькое но своё, переделанное.

[Samodelkin]

Автор, глупость получается...
У мощника какое входное сопротивление?
А выходнеое у лампового преда?
А вы их сшиваете кондёром...
