УП инж.Сухова

[Rrr751]

Доброго времени .
Решил повторить УП совмещенный с темброблоком разраб. инж. Сухова .
Но , те эллементы которые рекомендованны для установки в схему мне не найти..
А именно , тов . Сухов рекомендует
1)прецизионные переменники ..СП5-21А-2, стоящие как чугунный мост ..
Вместо них буду использовать обычные потенциометры..Самое главное , что номинала в 15 кОм так же мне средди переменников в свободдной продаже увы не найти..Есть на 10 кОм..
2)Конденсаторы КМ ( рекомендованные ) так же стоят не гуманно , вместо них отыщу наши К73-17 или китайские пленочные аналоги..
и наконец 3 .. Конденсаторы в цепи коррекци ОУ ( к157уд2) на 9,1 пФ и 5,1 пФ найти смогу только керамические ..
На сколько сильно повлияет на звук все перечисленные нюансы ?

https://radiostorage.net/2795-vysokokac ... 47kp1.html

[old_hippie]

Главное - верить...

[FAI4]

Схема какая-то стремно-сложная.

Лучше УП Солнцева

[old_hippie]

Схема какая-то стремно-сложная.

Лучше УП Солнцева

Тракт из десяти ОУ явно короче одного катеноидного рупора... Если мерить линейкой...

[FAI4]

Здесь все усложнено ради получения нужных кривых тонкомпенсации.
R1 R22 лучше уменьшить до 47кОм.

Для коррекции ОУ керамические конденсатор вполне подойдут.

[old_hippie]

Здесь все усложнено ради получения нужных кривых тонкомпенсации.
R1 R22 лучше уменьшить до 47кОм.

Для коррекции ОУ керамические конденсатор вполне подойдут.

Да тут весь изюм - в тон-компенсации, упрравляемой полевиками с изолированным затвором. Всё остальное - антураж...

Про керамику на мелкие номиналы - согласен безоговорочно.

[Andrey Smirnov]

...Проще всего сделать УП типа суховского из УП от комплекса Ода-102, схема практически аналогична, потребуется лишь немного переделать схему регулятора громкости...

[Rrr751]

...Проще всего сделать УП типа суховского из УП от комплекса Ода-102, схема практически аналогична, потребуется лишь немного переделать схему регулятора громкости...

А что именно имелось в виду под переделкой рег.громкости?

[Rrr751]

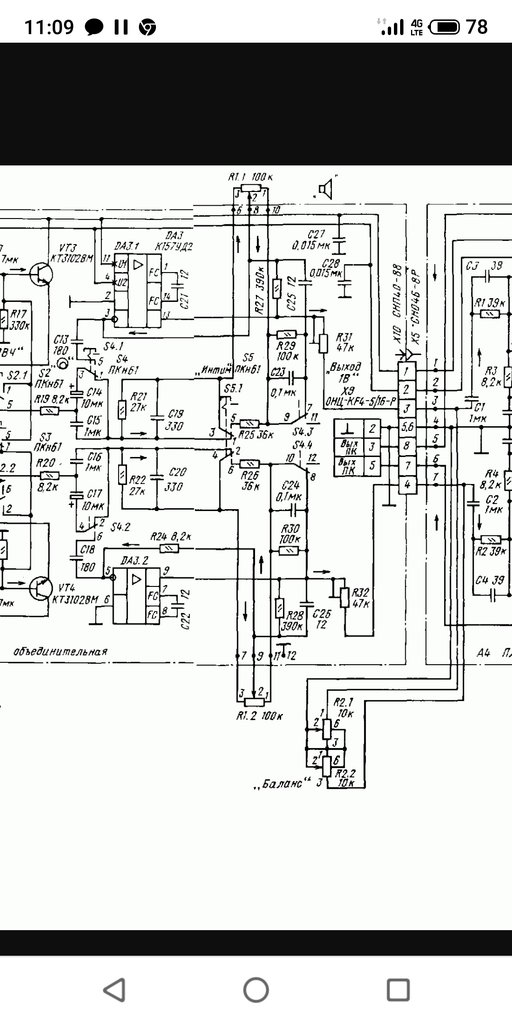

Если повторять схему уп Ода 102. ,то нвдо избавиться от ФНЧ, ФВЧ, -20 дБ, режима "моно".,от потенциометра баланс так же избавиться(тем более он там с отводом еще)
Позже попробую "обрезать " схему..

[Rrr751]

П.с.Был давно у меня комплекс Ода 102
/уп,ум ,ас/
Звук нравился .Так что по скольку его /уп/ я слышал ,то собирать этот уп и буду.
Спасибо за идею Андрею Смирнову

[Игорь40]

Доброго времени .
Решил повторить УП совмещенный с темброблоком разраб. инж. Сухова .
Но , те эллементы которые рекомендованны для установки в схему мне не найти..
А именно , тов . Сухов рекомендует
1)прецизионные переменники ..СП5-21А-2, стоящие как чугунный мост ..
Вместо них буду использовать обычные потенциометры..Самое главное , что номинала в 15 кОм так же мне средди переменников в свободдной продаже увы не найти..Есть на 10 кОм..
2)Конденсаторы КМ ( рекомендованные ) так же стоят не гуманно , вместо них отыщу наши К73-17 или китайские пленочные аналоги..
и наконец 3 .. Конденсаторы в цепи коррекци ОУ ( к157уд2) на 9,1 пФ и 5,1 пФ найти смогу только керамические ..
На сколько сильно повлияет на звук все перечисленные нюансы ?

https://radiostorage.net/2795-vysokokac ... 47kp1.html

На Суховский печатку не сложно найти если что и детали там не дефицитные( всё можно купить пока) переменники не знаю.

[Rrr751]

ПП на Сухова есть в статье ж/л Радио..

[Andrey Smirnov]

Суховский от Оды принципиально отличается схемой регулятора громкости и "лишним" функционалом, перечисленным чуть выше, так что "за базу" вполне сойдёт. Блок питания имеет чудовищный запас по мощности - только стабилизаторы слабоваты, стоит заменить. Корректор тоже начального уровня - но он выполнен отдельным блоком, заменится легко, при необходимости... Может, ещё коммутатор входов стоит поменять, на релейный, к примеру... В принципе, и так неплохо, но регулятор громкости и идиотская реализация функции "тихо" раздражают, конечно - у Сухова схема продумана лучше...

[Rrr751]

Не)
Меня не хватит на повторение Оды 1 в 1)

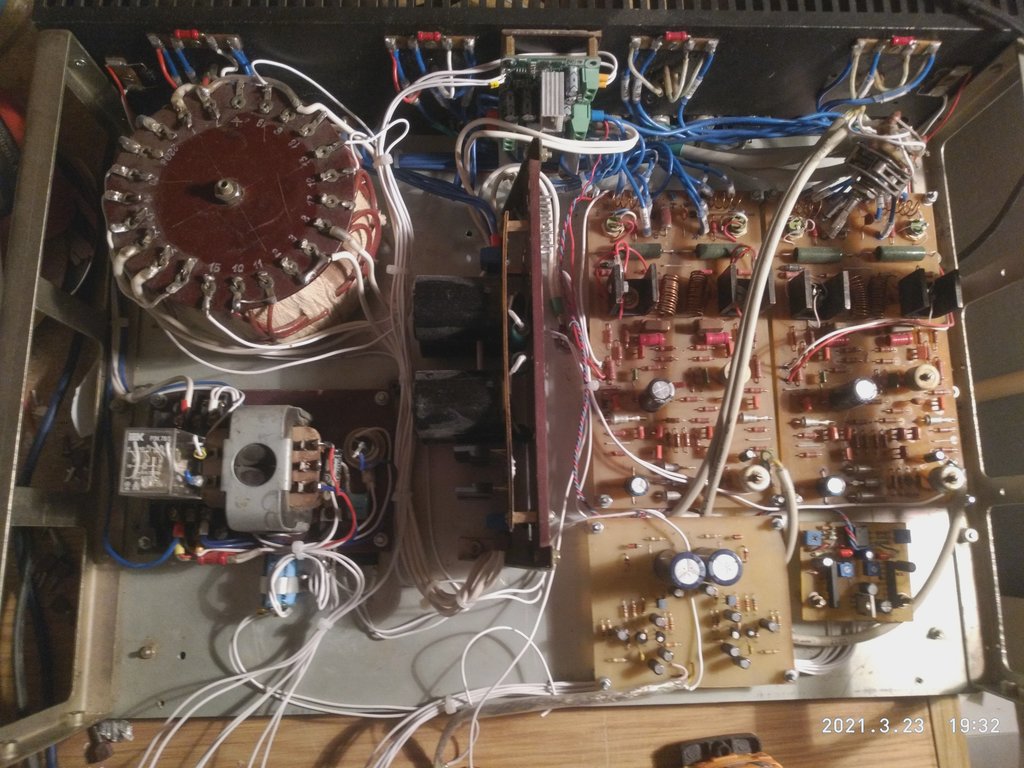

Мне просто нужен "хороший" уп с тб для этого самодельного ада

[FAI4]

Мне просто нужен "хороший" уп с тб для этого самодельного ада

УП Солнцева:
1 ОУ + 4 транзистора

[Tofiq62]

Действительно схема сложная и нестандартная.

[oldmao]

У Сухова самое вкусное - тонкомпенсация. Ключи на полевиках - исключительно для её отключения. Лично я бы ключи (К547КП1А) совсем исключил, номиналы тонкомпенсации и темброблока пересчитал бы под имеющиеся переменные резисторы (15 кОм - весьма нестандартный и редкий номинал). Заодно и ОУ поставил бы современные, например недорогие, но качественные NE5532.
И у современных источников сигнала уровень побольше 150 мВ, на которые рассчитан этот предусилитель. Так что первый каскад я бы сделал повторителем, а от регулировки баланса отказался. Ну или сделал пассивную регулировку баланса +/- 6 дБ перед повторителем.
PS Статья Сухова с описанием этого предусилителя в "Радио" №10 за 1990 год.

[Andrey Smirnov]

...В любом случае, достижимые параметры ограничиваются параметрами сдвоенных переменных резисторов, в частности - согласованием секций (регулятор баланса ведь не из прихоти в каждом усилителе ставился!), проще и дешевле взять готовый УП и "довести до ума", чем собирать "с нуля"... Опять же - внешний вид... Оконечник-то можно спрятать, а пред, как правило - на виду...
