Дека конец 80 годов.
Стояла лет 10 без использования.
После включения обнаружил что нет реверса головок на обеих каманах..разобрал ..нашел причину исправил собрал..проверил от внешнего блока питания 9 в.Работает переворачивает головки.
Собрал все в деку...Только перемотки и иногда включается работа тонвалов.Опять разобрал проверил все вроде правильно.
Но результат нет? Сервис мануал на эту деку тоже нигде не смог найти .Управление на микропроцессоре .может кто сталкивался и что то умное подскажет ???

Плата почти в идеальном состоянии ..только установлен самодельный транс на понижение дека 100вольтовая.До разборки протяжек прекрасно все работало?

Электромагниты в составе ЛПМ есть?

Uxan Saks 55. писал(а): ↑

19 фев 2021, 15:59

Дека конец 80 годов.
Стояла лет 10 без использования.
После включения обнаружил что нет реверса головок на обеих каманах.

Ну так что вы хотите за этот период времени конденсаторы электролетические расформовались .

разобрал ..нашел причину исправил собрал..проверил от внешнего блока питания 9 в.Работает переворачивает головки.

И ЧТО БЫЛО что там в тартарии это является военной тайной ?

Собрал все в деку...Только перемотки и иногда включается работа тонвалов.Опять разобрал проверил все вроде правильно.
Но результат нет?

Сервис мануал на эту деку тоже нигде не смог найти .Управление на микропроцессоре .может кто сталкивался и что то умное подскажет

УМНОЕ подсказываю прежде чем лезть ломать магнитафон оставьте его включенным часов на 6 думаю за это время все расфармованные конденсаторы пройдут формовку и ваша дека благополучно оживёт если конечно она доэтого вашего включения была исправна , это вам из собственного опыта подсказка , и ещё после такого длительного простоя просто так аппаратуру включать в сеть нельзя это чревато для аппаратуры может выйти из строя .

YRI,LV писал(а): ↑

19 фев 2021, 19:32

оставьте его включенным часов на 6

Как то не соответствует последующему совету...

YRI,LV писал(а): ↑

19 фев 2021, 19:32

просто так аппаратуру включать в сеть нельзя

Толикъ писал(а): ↑

19 фев 2021, 17:33

ЛПМ

Электромагнитов нет.З мотора .Внешне плата выглядит на 5 .стояла в комнате .после включения нормально работало только ревнрса небыло..решил этл исправить и вот сто вышло..Еще заметил если неправильно чтото собрать даже перемотки невключает или нет одной протяжки тоже молчит..С наворотами микропроцессорными
Вот я думаю в чем причина в мехагике или в электронике? Пока ничего не отпаивал ..проверил талько что сигналы с кнопок на плату поступают.но на одном из драйверов двигателя что отвечаент за пнреворот голов напряжение положительное 9в.присутствует на выходе еще до того как поступила команда?

Вот на таком процессоре реализовано все управлени декой..Я несилен в этом поэтому ничего не трогал разбирал только механику..

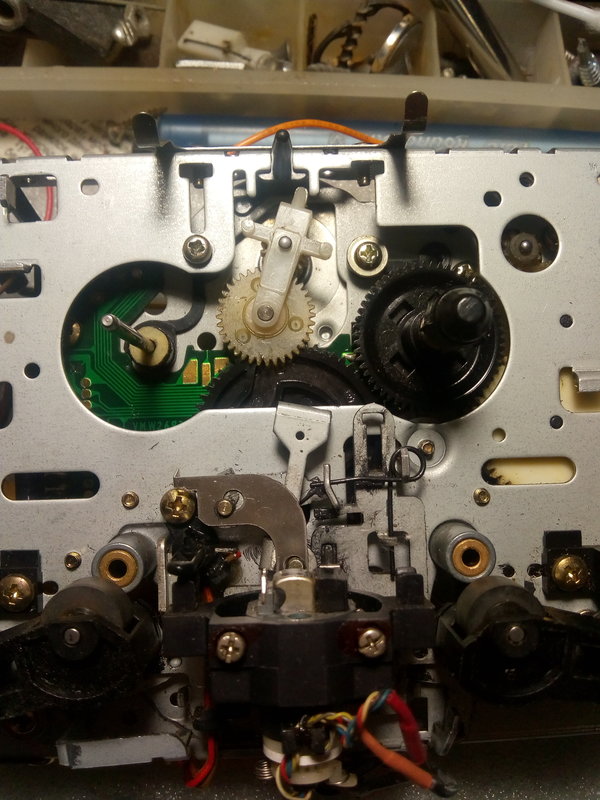

Там под шестерней програмноц есть контакты скользяшие они определяют положение шестерни .там все в порядке .прочистил собрал как было.
Еще один датчик непонятно на каком принципе работает находится слева от головы чють выше .на что он реагируе и для тоже нет ясности может он и недает запускать ( плей)

"Герман Г"- Что вас смущает ? он то уже включил разве не-так ? Если несогласны с моим мнением основанным на практическом опыте хочу заметить на практическом то давайте оспорте как там у вас с сообразительностью не болеете ? что скажете .

YRI,LV,
Из вашей тирады трудно что либо понять... Запятые хоть поставьте.

Извините.С телефона пишу ..клавиатура мелкая вот видео работы собраного механизма поворота головок .

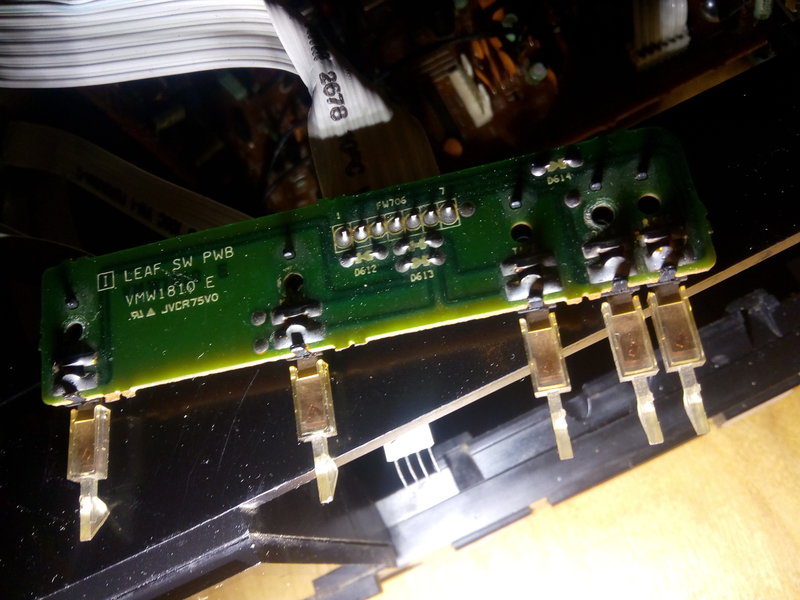

Концевики, которые сверху механизма стоят ( пять штук на каждый карман), необходимо почистить.
Одним или несколькими из них определяется включенный режим ЛПМ.
Довольно частая неисправность.

Uxan Saks 55. писал(а): ↑

19 фев 2021, 15:59

разобрал ..нашел причину исправил собрал..проверил от внешнего блока питания 9 в.Работает переворачивает головки.
Собрал все в деку...Только перемотки и иногда включается работа тонвалов.Опять разобрал проверил все вроде правильно.
Но результат нет? Сервис мануал на эту деку тоже нигде не смог найти .Управление на микропроцессоре

Прочёл, нехрена не понял, но было очень интересно...

Uxan Saks 55. писал(а): ↑

19 фев 2021, 15:59

может кто сталкивался и что то умное подскажет ???

Про концевики вам уже написали, на реверсивных ЛПМ обычно стоят 3 концевика, два концевика блокировки записи, и концевик наличия кассеты. Вот концевик наличия кассеты и смотрите на срабатывание. По идее наличие кассеты должно отображатся на индикаторе, хотя в как в данном аппарате это реализовпно, не знаю.

Uxan Saks 55. писал(а): ↑

19 фев 2021, 15:59

механизма

Контакты? Сверху? Их проверял .При вставленой кассете прозваниваются.Непонятный датчик .я писал вышеКак он работает за какую функцию отвечает неясно.
В описании на японском сайте читал что есть инфоакрасный датчик который включает (стоп )по окончании ленты ..Забыл сказать вначале...
Что когда первый раз собрал механизмы Магнитофон минкт 15 работал во всех режимах..
Потом остановился немог вынуть кассету так как пленку намотало на вал.
Раскрошилась шестерня которая стоит на месте где идлер обычный и врашяет катушечки.
Шестерню подобрал другую ..крутит хотч и с рывками,но это неглавное после того как все собрал снова уже воспроизведене невключалось..
Только перемотки работали..Поэтому я думаю что дело в механизме а не в элекроннойной части!?

Эти все контакты проверил.
При вставленной кассете все прозваниваются .
А вот обнаружил что на движкн что отвечает за переворот и подьем каретки, на обоих контактах + напряжение по 9,5вольт.? Именно (+) ?

Uxan Saks 55. писал(а): ↑

19 фев 2021, 23:25

понял

Что непонятно? Ну небуду же подробно описывать ,как приклеивал втулку крепления на которой шестерня должна вращяться..кому это инрересно..Написал что проблему устранил.Механизм работал от внешнего 9 вольт питания вне магнитофона.

Uxan Saks 55. писал(а): ↑

19 фев 2021, 23:17

Забыл сказать вначале...
Что когда первый раз собрал механизмы Магнитофон минкт 15 работал во всех режимах..
Потом остановился немог вынуть кассету так как пленку намотало на вал.
Раскрошилась шестерня которая стоит на месте где идлер обычный и врашяет катушечки.
Шестерню подобрал другую ..крутит хотч и с рывками,но это неглавное после того как все собрал снова уже воспроизведене невключалось..
Только перемотки работали..

Ну вот, как всегда, в последствии выясняется:

Uxan Saks 55. писал(а): ↑

19 фев 2021, 23:17

Поэтому я думаю что дело в механизме а не в элекроннойной части!?

Правильно думаете, разбирайтесь что вы там нахреновертили. Если раскрошилась стоковая шестерня, значит осколки могли попасть в механизм транспорта плёнки, и его заклинить.
Если со сторонней шестернёй транспорт крутит с рывками, значит тупо что-то клинит, следовательно двигатель потребляет большой ток, и возможно срабатывает защита от перегрузки мотора. Переберите транспорт, очистите его от мусора, поставте стоковую шестерню.
А то со сторонней шестернёй доломаете механизм, что никто не возьмётся его востанавливать не за 5 000 рублей, не дороже.

Да после замены шестерни видео есть все работает посчистил.С другой шестерней мотает перемотка на работу ( плей) другой двигатель она невлияет.Да и вторая протяжка ,где ничего не менялась, тоже не работает.?Короче я понял что никто ничего незнает в этом типе магнитофона.Советы как ребенку.
Я уже десяток магнитофонов востановил и эти мелочи все знаю .Мне бы конкретно совет того кто имел дело с этой декой!

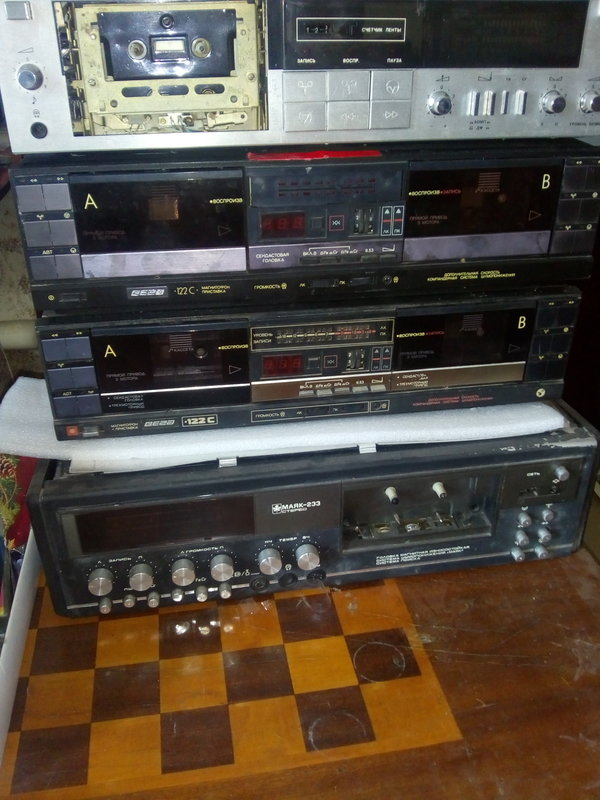

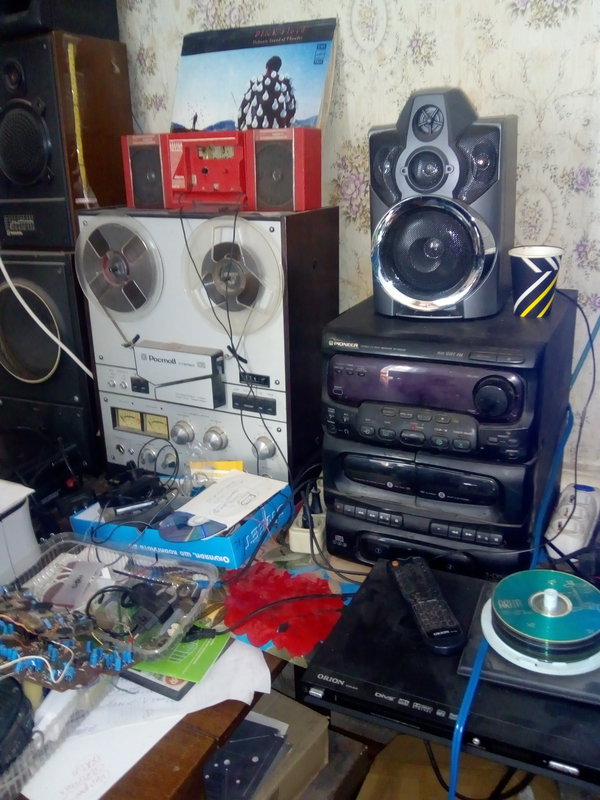

Вот эти все магнитофоны сам ремонтировал и опыт кое какой имею!

Любителю Утесова! Ты сам то ,хоть что то умееш? Смотрел твои сообшения ...Все время у людей советы просиш ...

Uxan Saks 55. писал(а): ↑

20 фев 2021, 11:58

Да и вторая протяжка ,где ничего не менялась, тоже не работает.?

Соленоиды, которые приподнимают подвижную часть ЛПМ с головками и прижимными роликами/подводят подьёмную шестерню под зацепление с зубчаткой тонвала - срабатывают?
Если нет, смотрите напряжение вольтодобавки, там обычно электролит стоит.

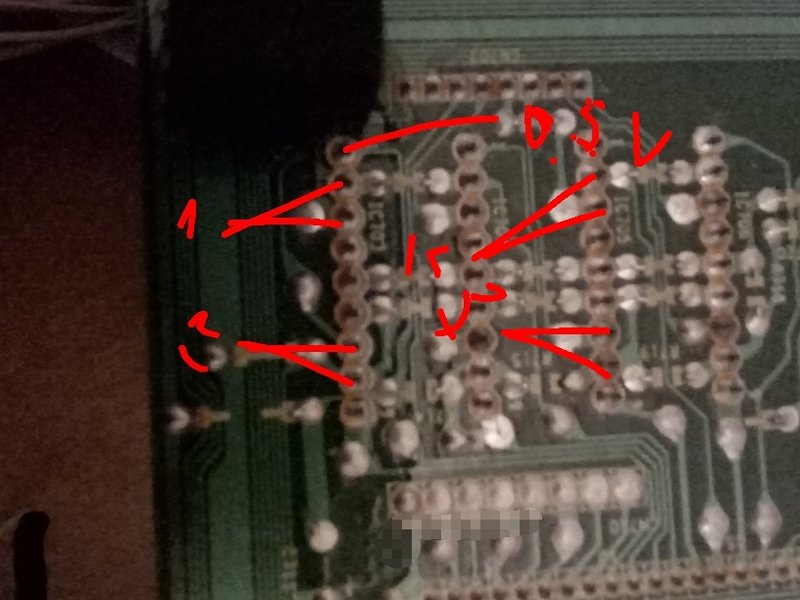

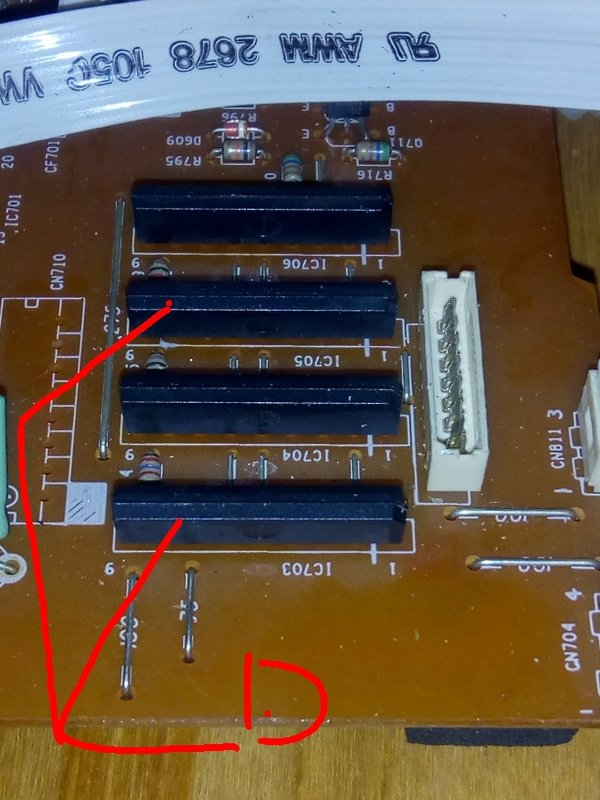

На этой деке нет селеноидов ,все на трех моторах! Но это неважно. кажется нашел причину..На драйверах управляющими двигателем подьема каретки и переворот голов КЗ! Отметил красными стрелками.Теперь буду искать (ТА8409s) или аналог..

Ремонт отложил из за отсутствия нужных шестеренок.
