Искал тут на алишечке один хитрый амфеноловский разьем а наткнулся на точка-тире. Советские доставать в последнее время сложно стало, а по какому названию на али искать непонятно.

Налетайте, цена копеешная. Без пайки, винтовой клеммник. Себе заказал.

https://aliexpress.ru/item/32914357805.html

Да есть они,пока еще,в магазине 1000 мелочей,цена и вправду копеечная,а вот где найти конденсаторы с горизонтальными выводами?,в Олимпе 003 в блок питания три штук нада,боюс что такого аналога в форм-факторе и не найти.колхозить со стандартыми вертикальными ой как не хочется,там и места нет стоймя их ставить)).

dmitry75 писал(а):Да есть они,пока еще,в магазине 1000 мелочей,цена и вправду копеечная,а вот где найти конденсаторы с горизонтальными выводами?,в Олимпе 003 в блок питания три штук нада,боюс что такого аналога и не найти.колхозить со стандартыми вертикальными ой как не хочется,там и места нет стоймя их ставить)).

Там по моим воспоминаниям на штатные места бочонки нормально ставятся, нужно только плату просверлить под их выводы, и они в нужные дорожки сами ногами попадают. Ну и положить их набок. То есть такое очучение что плату разводили и под те и под те, а засверлили только под одни из.

Только вот не помню в каком из олимпообразных я этот фокус проделывал, в 003, 004 или Э004. Кажется в 003.

HyC писал(а):
Там по моим воспоминаниям на штатные места бочонки нормально ставятся, нужно только плату просверлить под их выводы, и они в нужные дорожки сами ногами попадают. Ну и положить их набок. То есть такое очучение что плату разводили и под те и под те, а засверлили только под одни из.

Да? Спасибо за идею,буду прикидывать как по уму их туды воткнуть,а то оригинальные видимо не судьба новодельных найти,а старые залежи тоже хрен знает что у них с утечкой,блок питания-место главное,туда надо нАглухо ставить и забыть.

dmitry75
попробуйте искать на на али по фразе, допустим "axial capacitor".

dmitry75 писал(а):а вот где найти конденсаторы с горизонтальными выводами?

Запрос «конденсаторы электролитические аксиальные», вот первое, что выдал яндекс:

https://clck.ru/SKCTQ

https://www.chipdip.ru/catalog/popular/ ... iticheskij

https://asenergi.com/catalog/kondensato ... alnye.html

Аксиальные, если не советские нью олд сток дорого караул. И в том же чипдипе один хрен не по наличию а под доставку. Поэтому их уж если совсем иначе никак. В какой-то из олимпов как я ранее писал ставятся обычные коаксиалки, главное правильно в плату засверлиться.

В крайнем случае полезно иметь пустотелые медные заклепки с алишечки, засверлиться одной ногой в полигон а второй в пустое место, расклепаться и по нижней стороне соплю кинуть. Все равно будет лучше и надежнее чем аксиальные выводы сопливить и дешевле чем аксиальные искать.

Заклепки эти кстати вообще мегаполезная штука и я их рекомендую, дырки в плате с развандалеными и оторваными печатными дорогами протезировать лучше метода нет. Поставил заклепку, по низу шинку или МГТФ бросил, и даже ремонт выглядит почти как по заводу, и ничо не болтается. Отслоеная и не оторванная дорожка восстановленная заклепкой так по прочности ваще лучше заводской становится.

HyC писал(а):а по какому названию на али искать непонятно.

За ссылку спасибо, а так они на "DIN 41529" отзываются. Иногда на ОНЦ-ВН-1-2/16-В.

HyC писал(а):Аксиальные, если не советские нью олд сток дорого караул. И в том же чипдипе один хрен не по наличию а под доставку. Поэтому их уж если совсем иначе никак. В какой-то из олимпов как я ранее писал ставятся обычные коаксиалки, главное правильно в плату засверлиться.

В крайнем случае полезно иметь пустотелые медные заклепки с алишечки, засверлиться одной ногой в полигон а второй в пустое место, расклепаться и по нижней стороне соплю кинуть. Все равно будет лучше и надежнее чем аксиальные выводы сопливить и дешевле чем аксиальные искать.

Заклепки эти кстати вообще мегаполезная штука и я их рекомендую, дырки в плате с развандалеными и оторваными печатными дорогами протезировать лучше метода нет. Поставил заклепку, по низу шинку или МГТФ бросил, и даже ремонт выглядит почти как по заводу, и ничо не болтается. Отслоеная и не оторванная дорожка восстановленная заклепкой так по прочности ваще лучше заводской становится.

Спасибо за мысль,принято к сведению,сопливить в БП это уж даже не колхоз,а зверсовхоз (да еще в Олимпе,где все на четких стаб.напряжениях),там монолитно надо ставить "раз и навсегда",по инету да,глянул,ценник на нью коаксиал приличный,если уж брать,так сразу на Али,один фиг все чип-дипы с китая возят,ну а про заклепки интересная мысля,актуально по внедрению куда угодно.

Добавлю ссылок.

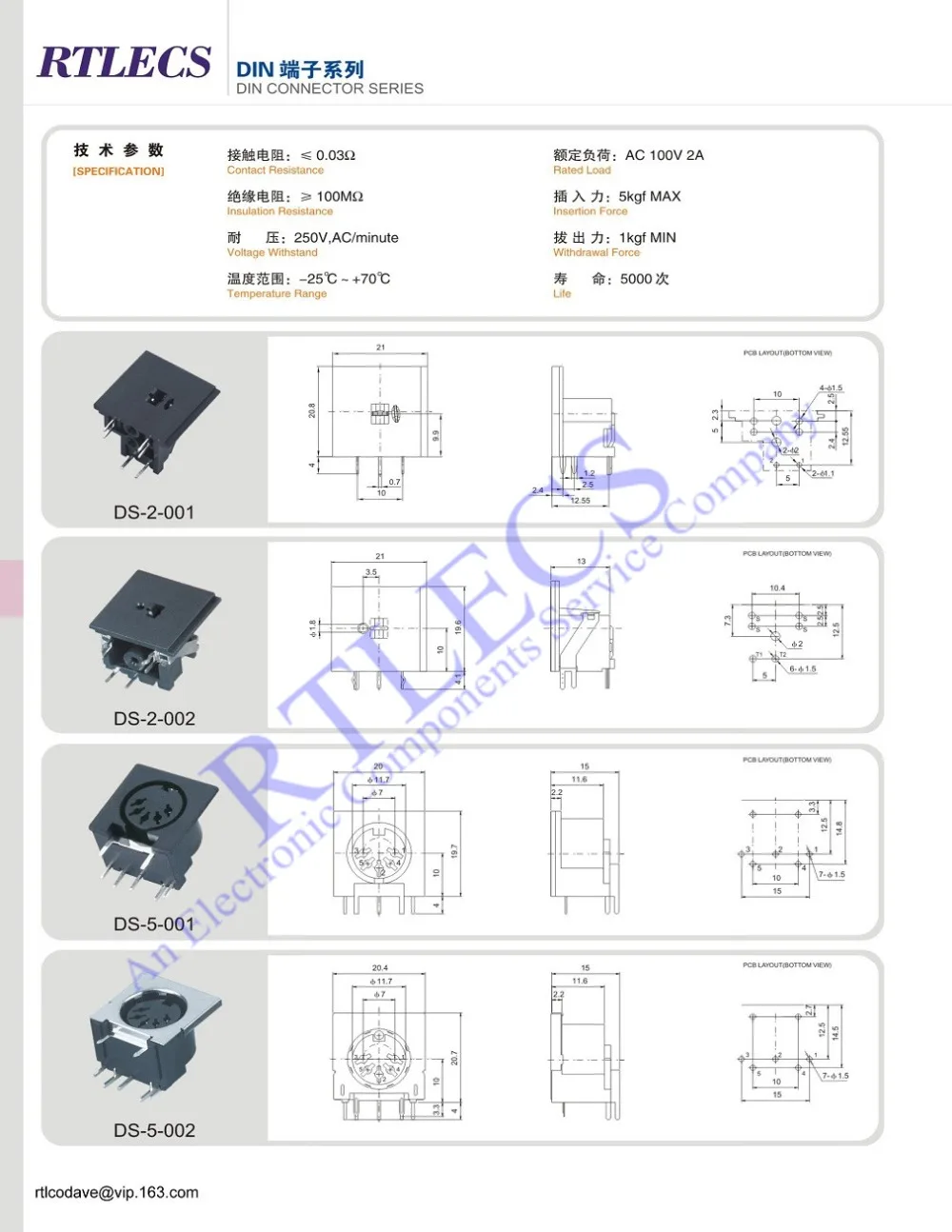

Точка-тире и прочие DIN на плату.

https://aliexpress.ru/item/32981543684.html



Просто Din разъемы. Есть даже DiN-7, для например Маяка пульт ДУ. )))

https://aliexpress.ru/item/32803933921.html

Паял такие. Классическим паяльником. Пластик плывет в момент. Штырьки в раскоряку.

С такими, наверно, нужен низкотемпературный припой, или, может, наоборот - температуру побольше, и меньше времени касаться выводов.

Rossttov (Анатолий) писал(а):Паял такие. Классическим паяльником. Пластик плывет в момент. Штырьки в раскоряку.

Да,есть такое западло,метал не подготовленный для пайки,греть надо долго чтобы припой пристал,на одном флюсе далеко не уедешь,можно перед пайкой штекер в гнездо "маму" вставить,чтобы штырьки в раскаряку не уходили ,но один хрен греть все-равно надо и плассмасса по соседству обязана поплыть.-вот что значит копеечный говно-китай.

Все китайские блестяшки предварительно залуживаю с кислотой.
Ничего долго греть не нужно! Паяется влет!
Ну, а после лужения нужно просто хорошо промыть и просушить!
Далее паяем как душе угодно.

Хорошо зачищаю и зажим корнцанг для отвода тепла и паяеться, можно аспирином вместо кислоты, но советские лучше, у нас попадаются на АВИТО или на барахолках.

dmitry75 писал(а):Да есть они,пока еще,в магазине 1000 мелочей,цена и вправду копеечная,а вот где найти конденсаторы с горизонтальными выводами?,в Олимпе 003 в блок питания три штук нада,боюс что такого аналога в форм-факторе и не найти.колхозить со стандартыми вертикальными ой как не хочется,там и места нет стоймя их ставить)).

На митинском радиорынке на цокольном этаже есть целый отдел с конденсаторами. Там на любой вкус и цвет. От джамиконов до ничиконов, бочонки и аксиальные - что хошь. Обычно у него всё покупаю, хороший дядька.

Давно пользую эти поделки, проблему решил:
1) Перед пайкой зачистить, вплоть до "внутри" концом круглого надфиля или сверлом.
2) Вставить в разъём.
3) Паять обычной канифолью.

Самый ! писал(а):Давно пользую эти поделки, проблему решил:
1) Перед пайкой зачистить

Вот это да,чуть заабразивить,для китайского "супер металла" необходимая процедура,и можно подморить какой-нибудь кислотой,должно схватить.

dmitry75 писал(а):Вот это да,чуть заабразивить,для китайского "супер металла" необходимая процедура,и можно подморить какой-нибудь кислотой,должно схватить.

Всенародный флюс NC559 с алишечки прекрасно с одного тыка лудит это барахло. Впрочем его в хозяйстве вообще полезно иметь, из дешмана наверное самый неплохой флюс-гель. В принципе в любых радиодеталях он продается, но стоит конечно дороже чем в китае.

Если пройтись сверлом в уже готовое отверстие с торца, тогда провод вставляется и впаивается прямо в штырёк.

цена плюс доставка - 77 руб за пару.
я позавчера на симферопольском радиорынке брал по 40 руб за штучку

Не знаю в чем проблема -эти разъёмы в изобилии лежат в магазинах.

Muller писал(а):Не знаю в чем проблема -эти разъёмы в изобилии лежат в магазинах.

В столицах может и лежат. В моей вот деревне порой продавцу который при СССР не жил даже сложно обьяснить что мне надо, а в единственном магазе где оно есть лежит еще советский задел.

Спрашивают их видимо достаточно редко вот и не везут. Я вот не знаю аппаратуры где бы оно после развала СССР массово применялось.

Лежат именно китайские. Задела СССР нет и в помине. Ровно те же самые, что на фотографиях и по ссылке на Али выше. Спрос явно есть т. к. периодически обновляются номенклатуры на витрине, иногда отсутствуют. Ценник адекватный. 20-25 руб.

Muller писал(а):Лежат именно китайские. Задела СССР нет и в помине.

Именно.У меня в магазе также,китайское "добро" в виде точка-тире присутствует,ценник вообче грошевый,но под пайку сее волшебное железо нужно предварительно шаманить,если там внутрях еще до пайки все не развалится к чертям собачим)).А те что из СССР- это хорошие!,еслиб были взял бы при случае,ибо это не советские конденсаторы с хранения,гарантия вечная.

Паяю с флюсом Ф38Н без какой либо "механической" подготовки вообще и потом в мойку с хозяйственным мылом. Иначе через недельку сгниёт всё, что припаял,и куда паял. Не нужно бояться злых активных флюсов, а нужно хоррошо после них мыть!

Всем добрый! На усилке стоят два типа выходов на акустику "точка-тире" и 5 din (творческая доработка). Кто сталкивался с распиновкой 5 din (видимо по факту там 3 din) под акустику? Явно под акустику 70-х годов. Собственно эта распиновка и интересует на акустике.

schtiver писал(а): ↑

26 мар 2022, 06:46

Явно под акустику 70-х годов. Собственно эта распиновка и интересует на акустике.

Стандарта не было.
Один из вариантов - 1+4 - 5+3 (Трембита, в частности).
Были и 1 - 2 (или 2 - 3)

И как подключить двухжильный аудиокабель (допустим левый канал)?

schtiver писал(а): ↑

26 мар 2022, 08:09

И как подключить двухжильный аудиокабель (допустим левый канал)?

Да кто ж знает, кроме Вас, как там коммутация сделана?...

Если разъёмов два - то нет разницы в каналах.
Если один - то куча вариантов.

Ещё раз - стандарта не было. Для акустики на ДИН.

old_hippie писал(а): ↑

26 мар 2022, 08:32

Ещё раз - стандарта не было. Для акустики на ДИН.

О как... Акустика заводская была, а стандарта значит не было... Интересно конечно:( Сам просто не сталкивался.

schtiver писал(а): ↑

26 мар 2022, 08:35

old_hippie писал(а): ↑

26 мар 2022, 08:32

Ещё раз - стандарта не было. Для акустики на ДИН.

О как... Акустика заводская была, а стандарта значит не было... Интересно конечно:( Сам просто не сталкивался.

Ну, та же Весна-201 или Трембита-002. Навскидку. Или ЭСКО-100...

У меня с такими разъёмами проблема.Их трудно у нас достать.

old_hippie писал(а): ↑

26 мар 2022, 08:45

Ну, та же Весна-201 или Трембита-002. Навскидку. Или ЭСКО-100...

Ну тут собственно достаточно Веги 002(003) и штатной акустики 10 МАС.

schtiver писал(а): ↑

26 мар 2022, 09:11

old_hippie писал(а): ↑

26 мар 2022, 08:45

Ну, та же Весна-201 или Трембита-002. Навскидку. Или ЭСКО-100...

Ну тут собственно достаточно Веги 002(003) и штатной акустики 10 МАС.

Если это и был "стандарт", то стандарт де-факто. ДИН под акустику - стандарта не имел.

У меня на переходной модели КОМЕТА 212 были СШ-5 с распайкой 1-4 и 5-3. После только точка тире пошли.

Встречал такой вариант: 1 (+), 3 (-) для СШ-3. Как считаете адекватно?

Лучше СШ-5 и параллелить, как выше написали. Ток через колонки уже ощутимый, чем больше площадь контакта в разъёме, тем лучше.

....просто полезный сайт
https://pinov.net/connector/DIN-41529

Сейчас жду посылку с ВОТ ТАКИМИ DIN-ами...
https://aliexpress.ru/item/400104729469 ... 4aa60XALgM
[image]http://ae04.alicdn.com/kf/H44dd687288c3 ... -5-DIN.jpg[/image]
Надеюсь что наконец то годнота будет...

Muller писал(а): ↑

28 мар 2022, 12:27

Сейчас жду посылку с ВОТ ТАКИМИ DIN-ами...

Полно советских ещё СШ-5. Чем то не устраивают?

schtiver писал(а): ↑

30 мар 2022, 04:02

Полно советских ещё СШ-5. Чем то не устраивают?

Где? У кого? )))

Мне так даром б.у привалило всяких разных.Думаю если поспрашивать у кого то и найдутся на продажу.

Б.у. я и по помойкам бесплатно собираю. Не хватало их ещё покупать... А вот чтоб новые советские продавались - уже лет 10 не видел, и не "последней ревизии" с контактами, сожмяканными из фольги и гомосяцкими отлитыми "пружинками" из той же пластмассы что и остальной корпус на загривках, а блин труъ которые с цельнометаллическими штырями и резиновыми трубками вывода проводов - это я вообще молчу. Вот если это китайское будет соответствовать моим запросам, то такой Китай меня устраивает!

Пробовал я китайские паять,контакты плохо паяются и пластик течёт.Одни нервы!

Вот и проверим. По 200р за штекер они как минимум попадание снаряда должны выдерживать! Я конечно понимаю что рубль уже не тот но тем не менее...

За 200р. я бы их не покупал! На других площадках дешевле.

GeHHenA писал(а): ↑

01 апр 2022, 10:59

Пробовал я китайские паять,контакты плохо паяются и пластик течёт.Одни нервы!

Об том и речь..Там работа паяльником должна быть мгновенная,а значит предварительно нужно подготавливать места пайки,абразивить зачисткой и обрабатывать химией,гарантии долгой службы все-равно не будет,обязательно что -нибудь да отвалится,ибо качество материалов гавно!,или..не считать копейки и брать качественный аналог.

Alexmax писал(а): ↑

30 мар 2022, 04:23

Где? У кого? )))

Авито под наименованиямм "советский штекер", "штекер DIN 3, 5, 7 из СССР", "штекеры СССР"... Мне собственно самому СШ-3, СШ-5 и т.п. ни о чём не говорило до недавнего времени. DIN 5 и тп. как то так. А продают зачастую наследники, которым всё это постольку поскольку.

schtiver писал(а): ↑

03 апр 2022, 07:03

Мне собственно самому СШ-3, СШ-5 и т.п. ни о чём не говорило до недавнего времени.

Советские тоже были разные. Древние - штырьки были точёные из латуни, с покрытием. Поздние - накручивались из листа. Разница понятна.

В более поздние времена, при переходе от АТ к PS/2, было полезно взять шнур от клавиатуры, с шикарннейшим DIN5.
