[Максим]

Тема закрыта

[VLAD86]

посмотри, как включен двигатель Кд-6-4. практически в любом бобиннике 2 группы сложности.

[Атос]

Стандартное включение 2х фазного двигателя
одна обмотка прямо
другая через RC цепочку

[Максим]

...............................

[PROF61]

К обмотке с большим сопротивлением 220 (если движок рассчитан). К обмотке с меньшим через конденсатор 4 мкф 400 в - те же 220. Напрямую никак. Он от конденсаторного подвёрта фазы запускается.

[Максим]

..........................

[VLAD86]

Кто нибудь может мне схемку скинуть,а то на сайте не понятно

Что не ясно? МАЯК 203 или 205 открой.

[Chugunkin]

мне схемку

Вот =

[Максим]

..........................

[Chugunkin]

Ом

[Максим]

........................

[Максим]

Я так понял что между выходами П1 и П2 должен быть конденсатор и резистор?

[Blackbird]

Я так понял что между выходами П1 и П2 должен быть конденсатор и резистор?

Да!!!! Давно бы уж паяльник взял в руки и спаял

[Максим]

.............................

[Максим]

................................

[yuriy]

Максим
Конденсаторы можно применить от 2 до 6 Мкф, можно поставить параллельно два-три конденсатора.
Применять конденсаторы желательно МБМ или МБГО, напряжением не ниже 350 вольт.
От емкости конденсатора зависит мощность двигателя.
Если емкость большая, то двигатель может греться.

[Chugunkin]

А конденсатор можно только на 4 мкф - у меня таких нэма

Всегда есть выход : 1мкф+1+1+1=4мкф \ 2+2=4 \ 1+1+2=4 и т.д.)) Параллельно.

[PROF61]

Я помню и на 1 мкф запускал. И без резистора.

[Andrnow]

Применять конденсаторы желательно... МБГО

И каааааак звезданёт))))
Если МБГО, то не меньше, чем на киловольт.
МБГЧ применять нужно.

[Максим]

.......................

[Максим]

..........................

[никос 54]

сфоткай марку мотора не видно там были 2 схемы полключения мгбч и мбго на 50 гц почти одинаковы в работе

[Максим]

..........................

[VictorSib]

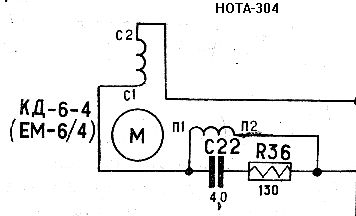

если двигатель запускается с толкача в любую сторону, значит RC цепочка неисправна, проверь резистор и емкость. схему тебе дали правильную, вот скидываю фрагмент схемы аппарата.
