Помогите найти схему

В музее есть . http://www.rw6ase.narod.ru/00/rp_p2/sinichka_mp64.html

Спасибо!

Еще сегодня нашел на "форум любителей технической старины".Правда там мелковато.

Сегодня отдал *Синичку* из ремонта, хозяин перезвонил , понравилось. Вот ещё: МП-64 Серия 02 - техническое описание, инструкция по эксплуатации и паспорт http://www.radioscanner.ru/files/military/file16389/ .Там схемы нет , но рисунок с расположением деталей УВЧ другой . Мне помогло .

По времени сайта - вчера...

Не так проста "Синичка". На мой неискушенный взгляд, схемное решение не хуже, чем в "Океан-209".

Так Рязанский радиозавод законодатель моды в радиостанциях малой и средней мощности

svk писал(а): ↑

25 авг 2021, 17:32

Не так проста "Синичка". На мой неискушенный взгляд, схемное решение не хуже, чем в "Океан-209".

Первое, я бы пересчитал УНЧ, можно посмотреть как это сделано в Спидоле 231, второе использовать двухполупериодный детектор из Д311, или, хотя бы заменить на д311, + уменьшить нагрузку на него. Это всё для нормального звука.

vatsur, я не просил советов по изменению схемы, так как переделывать ничего не собираюсь, не тот приемник. Как Вы оцениваете схему, в частности ВЧ и ПЧ, например с теми же ВЭФ-12- 202? Звук, кстати, нормальный для 0.1ГД-6.

2 каскада без селекции, да ещё и с максимальным усилением, это не хорошо, много шума. В АРУ УПТ поставили, это хорошо. ФСС лучше. Наверное покруче чем ВЭФ будет в плане чувствительности и селективности.

vatsur писал(а): ↑

31 авг 2021, 17:24

2 каскада без селекции, да ещё и с максимальным усилением, это не хорошо, много шума. В АРУ УПТ поставили, это хорошо. ФСС лучше. Наверное покруче чем ВЭФ будет в плане чувствительности и селективности.

Спасибо, примерно так и думал. В этом приемнике, судя по назначению, звук был на вторых ролях, главное речь. Там даже выход на магнитофон в параллель с динамиком.
Насчет ВЭФ, думаю Вы правы, схема намекает. Приемник довольно хорошо показал на приеме, хотя надо делать скидку на возраст и сравнивать впрямую некорректно. По характеристикам в руководстве обычный второклассник. Но, учитывая, что приемник непосредственно поставлялся только в войска, характеристики там не завышали, как на бытовые приемники.
По шумам не скажу, но вот примеры.



Tecsun PL-310 не авторитет, но все-таки уступает на слабых станциях.

Шума эфира почти не слышно. И очень раздражает (меня, по крайней мере) хриплый звук на слабых сигналах. Тут слышно:


Я бы пофиксил.

vatsur писал(а): ↑

01 сен 2021, 11:28

Шума эфира почти не слышно. И очень раздражает (меня, по крайней мере) хриплый звук на слабых сигналах.
Я бы пофиксил.

Это как? Может не точно настроился, поэтому искажения.
Сейчас на 19 м.

Между 5 и 6 послушайте.

vatsur, неужели Вы не видите, что я даже не настроился на станцию, поэтому естественные искажения. В таких случаях я лишь обозначаю наличие слабых станций. Может Вы это имели в виду под "пофиксить", т.е. настроится на станцию?

Ну послушайте слабые станции. Они ужасно звучат, потому, что их уровень маленький для детектирования, поэтому возникают большие искажения, которые проявляются в виде хрипов.

Добрый вечер, коллеги! Хочу похвалиться пасхальным подарком, если можно так сказать... Даже не думал, что он когда-нибудь у меня появиться. Тем более, что у нас в РБ он довольно редкий. Состояние и техническое и внешнее на "отлично", но все убивает одно- нет(как правильно сказать?) декоративных панелей. Бывший хозяин, по слухам, хотел пожелтевшие от времени шкалы помыть ацетоном-сами знаете, что вышло! Немножко видно на фото. Может у кого из участников форума есть скан или хорошие фотографии этих двух элементов-ребята, буду очень благодарен! Насчёт приёма: принимает абсолютно все, что и рядом стоящий 206 VEF, только с меньшим уровнем шума. И меньше реагирует на зарядку от телефона, чем VEF. Внутрь ещё не лазил, но очень внешне понравился(внучка сказала-прикольный!), я-согласен.

Henadzy, есть в таком состоянии, могу получше сфотографировать.

Внутри он такой

Henadzy писал(а): ↑

25 апр 2022, 21:23

Тем более, что у нас в РБ он довольно редкий.

Зато у вас есть "Белка", которую сегодня заказал

svk, я только хотел в более хорошем разрешении и крышку и саму панель. А потом-я с компьютером сделаем все! Спасибо большое!

Henadzy писал(а): ↑

25 апр 2022, 21:52

svk, я только хотел в более хорошем разрешении и крышку и саму панель. А потом-я с компьютером сделаем все! Спасибо большое!

В ЛС эл.адрес дайте. Завтра отправлю.

Отправил в лс!

Henadzy писал(а): ↑

25 апр 2022, 22:39

Отправил в лс!

Фото сделал, но в ЛС нет никакого сообщения
Возьмите тогда с облака https://cloud.mail.ru/public/UNKm/oBXVZngHL
https://cloud.mail.ru/public/WhN7/mFvvunWdy

svk, спасибо большое! Сегодня пробовал предварительную прикидку, хочу на двухсторонний скотч посадить. Довольно неплохо получается. Со временем может что нибудь придумаем получше!

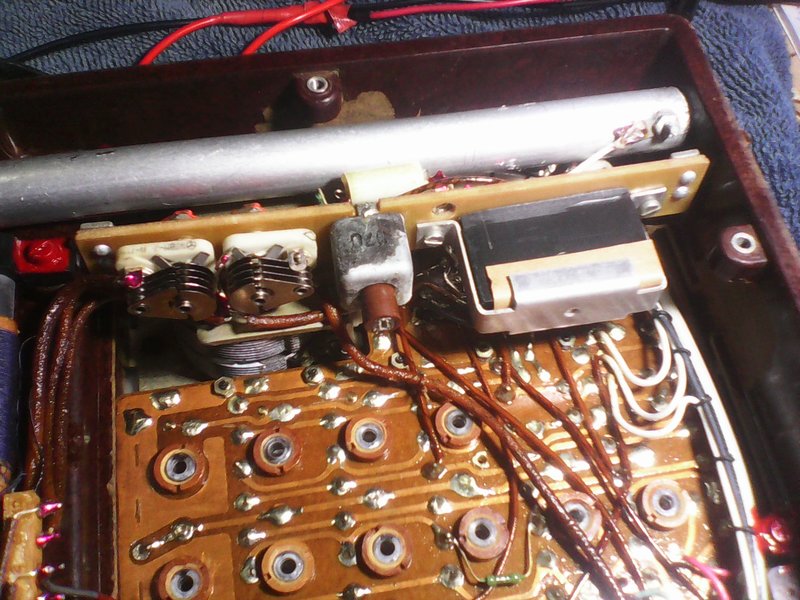

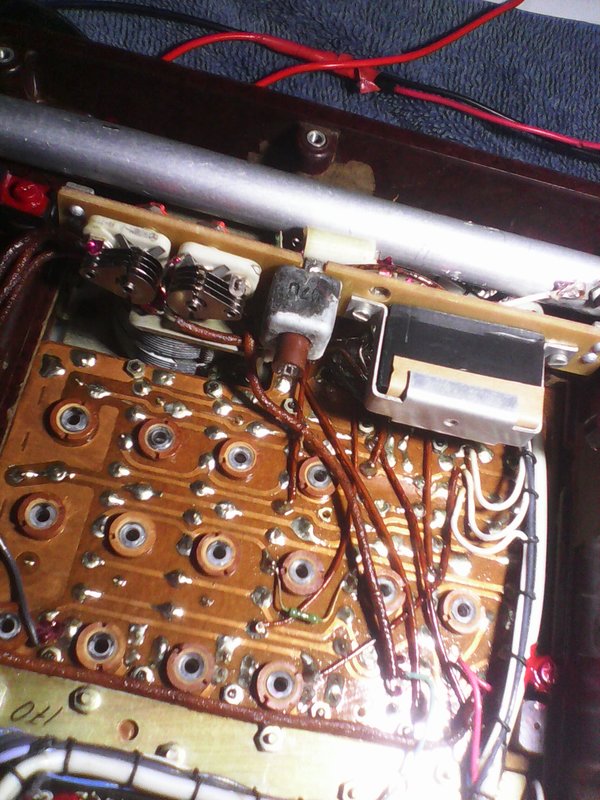

С праздником Победы всех! Вчера вечером, после трудов праведных садово-огородных, решил все-таки заглянуть внутрь радиоприемника. Давно меня червячок точил: почему так тихо и без намека на малейший шумок приём идёт? Думал: работает-пускай работает старичек, но мысль сомнения в голове засела... Открываю заднюю панель-что-то не сходится со схемой-чертежами. При смотрелся: плата ФСС совсем не такая, как в руководстве. Вместо пятиконтурного фильтра стоит одна катушечка и ПКФ! Ну да ладно, на столе как раз "Приз" стоял, я его задействовал на 465 кГц-батюшки! да обе катушки скручены до нельзя, и входная ФСС и последняя УПЧ! Контура, по видимому, кем-то были скручены, видны следы вмешательства, особенно контур УПЧ. Подрегулировал-вот это, скажу, вещь! Тут уже ВЭФ отдыхает, станции стоят одна на одной, шум все равно очень маленький, АРУ работает замечательно! На коротких волнах даже антенну выдвигать полностью не надо, так, пару звеньев для приличия! Одна печалька: диапазоны настолько уложены согласно паспорту точно, что на 25 метрах Фарду не послушаешь-шкала заканчивается на 12000 кГц. И на других шаг вправо-влево не получится.

Henadzy писал(а): ↑

09 май 2022, 18:35

Тут уже ВЭФ отдыхает, станции стоят одна на одной, шум все равно очень маленький, АРУ работает замечательно!

Выше я давал примеры с приемниками покруче, чем ВЭФ

svk, не, ну я уж сравниваю с отечественными одноклассниками, земляками, так сказать! А если честно, то приём внушает! Не ожидал такого, тем более, без ковыряний в самом приёмнике. Сделано на совесть!

Покрутил вечерами на улице, правда, холодновато ещё сидеть под деревьями у нас, запоздала весна... Ну что можно сказать-в бочке мёда, всё таки, есть пару ложек дёгтя: 1. Очень сжата шкала справа-на СВ, в частности, в четвертую часть шкалы уложено 600 кГц-половина диапазона.
2. Как-то невыразительно работает АРУ(если честно-то я и не въехал в её алгоритм работы), хотя режимы транзисторов в норме.3. Я уже говорил, что рамки КВ диапазонов довольно узкие, некоторые интересные радиостанции выпадают. 4. Очень просится подсветка шкалы, хоть чуть-чуть... А так приёмник очень хорош, тем более для своего времени. Очень экономичный-перед майскими праздниками поставил 2 штуки 18650 по 2000мАч, начальное напряжение было 8.4 В, сейчас измерил-7.88 В, хотя приёмник работает по 2-3 часа ежедневно.

Henadzy писал(а): ↑

24 май 2022, 18:29

в четвертую часть шкалы уложено 600 кГц-половина диапазона

Это нормально. На "ВЭФ-206" на низкой стороне (520-600 кГц) плотность шкалы 2.5 кГц/мм, на высокой (1200-1600 кГц)-12 кГц/мм. Чтобы получить линейную по частоте шкалу, надо ставить КПЕ с пластинами соответствующей формы, рассчитывая "С" при постоянной "L" пропорционально линейному изменению частоты. Причем, на участке от 1500 до 1600 кГц емкость КПЕ должна измениться на 6 пФ, а на участке 500- 600 кГц на 120 пФ (примерный расчет для L=250 мкГ). Наверное, изготовить идеальный КПЕ, привязав его к линейной шкале в кГц затратно для простых радиоприемников.

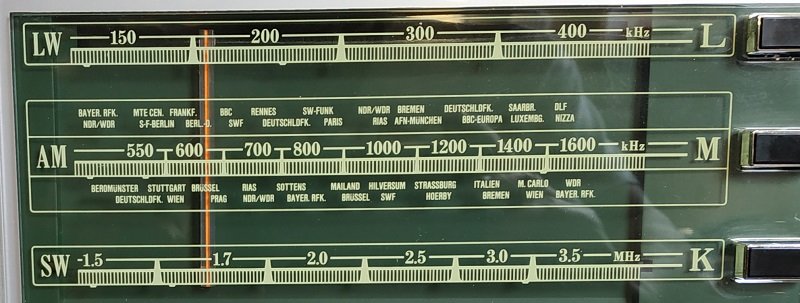

Даже на таких "монстрах", как Normende, не идеально

А у нас у замполита вот такой маяк был...видать в 70-е поменялось снабжение

svk, да, прямочастотных переменных конденсаторов в бытовых приемниках я не встречал. Но и такой ужатой шкалы на высокочастотном участке диапазона у "наших" приемников не заметил, хотя специально пересмотрел штук двадцать, которые были близко под руками. У зарубежных-шкала более растянутая, ВЧ участок занимает более трети всей шкалы, настраиваться более удобно...Наверно, пластины ротора все- таки имеют немного другую форму.

Henadzy, я выше привел шкалу Nordmende. В сервисной инструкции есть привязка частоты к мм шкалы. На участке 1500-1600 кГц плотность 11 кГц/мм, а на участке 515-555 кГц-2.6 кГц/мм. Т.е. соотношение примерно такое же, как на "ВЭФ-206". Полагаю, если прикинуть на "Синичке", то разница будет небольшая, если будет.

КПЕ в первом приближении бывают прямоволновые и прямочастотные. Гуглятся. И из названия следует все остальное (прямочастотные - сложнее в сопряжении секций)

Shuare писал(а): ↑

25 май 2022, 21:50

КПЕ в первом приближении бывают прямоволновые и прямочастотные

Если быть точнее, то прямоемкостные, прямоволновые, прямочастотные и среднелинейные (логарифмические). У последних процентное изменение емкости, приходящееся на градус поворота оси, остается постоянным в любом месте шкалы. Это обеспечивает одинаковую точность отсчета по всей шкале и облегчают спаривание конденсаторов на одной оси. КПЕ применяемые в вещательных радиоприемниках обычно имеют зависимость изменения емкости, близкую к среднелинейной. (из справочника)

Да, придётся с этим смириться...

Проверил сейчас настройку на СВ. Довольно точно по шкале, чуть-чуть в верхней части на 1-2 мм несовпадение.
Заодно послушал Единку, голосит на всю квартиру

Mihail-1 писал(а): ↑

25 май 2022, 00:35

А у нас у замполита вот такой маяк был...видать в 70-е поменялось снабжение

Скорее всего разыгрались аппетиты Маяк вполне цивильный приемник, который замполит может взять на рыбалку, пикник или послушать в уютной домашней обстановке. Не то что МП-64 в стиле советского милитари тех лет.

"Синичку" видел в 89-м в армии (ЮГВ Венгрия), лежал в каптёрке, включённым не видел ни разу. Замполит гонял магнитолу Grundig, я же Ишим-003 (у меня на телецентре штатно был, включал вечерами трансляцию на казармы). Замполит уже забил на политику (таки 88-90 годы, гласность и начало развала Союза), политинформацию доверял зольдатам (мне в том числе), главное - начать нести муру про решения партии. Через пару минут замполит уходит, и оставшийся час занимаемся своими делами.

oldmao писал(а): ↑

26 май 2022, 12:35

в 89-м в армии (ЮГВ Венгрия)

В каком городе?

Город Вац.

oldmao, спасибо. Недалеко от столицы, может проезжал. Много в командировках были, но иногда не запоминались места, если дел было на пару часов- в часть и обратно. Кечкемет запомнился навсегда- пять дней безделья и посещения знаменитых термальных бассейнов).
