Абонентские приемники телекоммуникационной сети ТВ-Информ.

Приветствую всех!
Данное оборудование захватывает сразу несколько тем - радиотелевизионную и компьютерную, посему тема на полигоне призраков уже есть, решил её развернуто и тут изложить с фотографиями. Пусть будет больше для истории. Может, эти аппараты подойдут и в какой-нибудь раздел музея.

За время моей коллекционной/отчасти собирательской деятельности удалось найти такое оборудование: ТВ-Информ-М1, а также корпус от ТВ-Информ-М3 и ISA плату для PC, которая, судя по всему, является этим же абонентским приемником, но который уже может устанавливаться непосредственно в системном блоке компьютера.

"Система “ТВ-информ”, разработанная НИИР и АО “ТВ-информ”, находится в эксплуатации с 1989 г. С 1993 г., оборудование для этой системы серийно выпускает НПО “Молния”, входящее в структуру Минатомэнерго.
Передача информации и связь пользователей осуществляется посредством телевизионного кабеля. Вывод информации может осуществляться как на экран ПК, так и на принтер."

Немного информации по ссылкам:
https://www.itweek.ru/themes/detail.php?ID=76370
https://studopedia.ru/7_123862_telekomm ... vanie.html
http://www.comnews.ru/node/22091
http://internet-law.ru/gosts/gost/7272/
https://pctuner.club/page-al-intertvnet.html
http://www.intvnet.narod.ru/
https://web.archive.org/web/20030928170 ... spb.ru:80/
http://www.opengost.ru/iso/11083-gost-r ... metry.html

А теперь фотографии. ТВ-Информ-М1






Внутри:

Как видим, от УСЦТ телевизора применены модули радиоканала. Платы в корзине, с ПК устройство соединяется через RS-232.

Это - ТВ-Информ-М3, выполненный в корпусе видеомагнитофона ВМ-18 (фото из одного музея)


Мой корпус:

Что было внутри - неизвестно, мой был полностью поломан, осталась только передняя плата.

А это, судя по всему, тот же ТВ-Информ, но выполненный уже в единой ISA плате для компьютера. На ней также применен ряд импортных микросхем. Название сей модификации неизвестно.



Все 3 вместе:


Скан руководства на М1: https://cloud.mail.ru/public/5wAq/HRC1aj1jX

ПО, естественно, о котором говорится в руководстве нынче уже вряд ли найти. Даже на полигоне ничего не всплыло.
Может, кто-то имел дело с такими устройствами? Знает что-то более, есть такие же абонентские приемники (или другие) или ещё что-либо? Понимаю, что данная система была в принципе такая не одна, и передача информации по телевизионному кабелю предпринималась также некоторыми фирмами.
По ссылкам выше можно понять, что, похоже, система ТВ-Информ работала до начала 2000-ых.

Приветствую.
Если куратор музея разрешит вскрыть ТВ информ для фотографирования, то пришлю снимки нутра.

А это, судя по всему, тот же ТВ-Информ, но выполненный уже в единой ISA плате для компьютера.

Видел сие чудо в компе перед уничтожением. Знакомый разбирал списанную технику от региональных вешателей. Комп был из серии Compaq Descpro 2000. Я сперва подумал что старинный спутниковый тюнер, но удивило применение советских микросхем.

Помнится году примерно в 1995 работал я в одной коммерческой структуре. И у меня в компе стояла похожая плата. Какая-то специальная программа к ней прилагалась. Насколько помню информация передавалась по типу телетекста на общедоступном телеканале. Принимали какую-то платную информацию (типа биржевых сводок) и заодно бесплатную (новости, анекдоты и картинки с показа мод). Но поскольку было все достаточно давно могу и напутать.

Я правильно понимаю, что сие есть ископаемая форма загадочного явления под названием "телетекст" или нет?

Muller, именно так.

Ирина
Было бы здорово! Интересно увидеть, насколько он отличается от M1. И как его скомпоновали внутри корпуса видеомагнитофона.
А если, вдруг, не выйдет, хотя бы снизу и сзади, чтобы увидеть разъемы.

Краткое описание технического решения в книге
Зубарев Ю.Б, и Севальнев Л.А. Передача информации в совмещенной полосе частот. М: Радио и связь, 1986

mig_25
Поездка планируется в середине января. Потерпите, недолго осталось.

Нашел на древнем своем компе папку с названием TV-Inform. В ней файлы (инсталяшки):
Full setup VBLplugin
ap32
pv951
Все вместе - чуть больше 5 мб. Если кому интересно - могу выслать. Разбираться, что есть что - ну просто нет времени.

Shuare
Отписался Вам в ЛС. Присылайте. Посмотрим.

___
А программа, судя по документации, так и называлась - tv-inform. Но это для версии М1. А ведь, естественно, было ПО и для других версий, в том числе полноценной платы расширения.

Софт!

AP32 PV951 драйвера ТВ-тюнера

Ирина
Не бывали?)

mig_25
Была. Аппарат под пломбами. Разбирать не разрешили.
Попробуйте через Дмитрия.
Возможно, директрисса не откажет красавцу.

Теперь и на нашем сайте: http://red-innovations.su/index/photos_c/tvinform.html

Если еще кому-то интересно, вот тут https://phantom.sannata.org/viewtopic.php?f=12&t=28668 и это https://files.stroyinf.ru/Data/72/7272.pdf

В Украине в начале 90-ых работала похожая система, называлась АСРКИ-2. В отличие от телетекста и ТВ-Информа, для её работы требовалось отсутствие телевещания, т.к. передаваемая инфа занимала весь канал изображения, а не отдельные строки. На Радиосканере есть фотографии приёмников.

Со стороны пользователей обе системы содержали только приёмники, т. е. пользователи не могли работать ещё и на передачу и передавать по тв-кабелям информацию друг другу, что совсем неплохо в годы, когда коммерческий Интернет ещё был экзотикой?
И ещё. Дополнительная информация передавалась во время обратного хода только по кадрам, но по строкам при этом был прямой ход? Систем, использующих обратный ход и по кадрам, и по строкам, построено так и не было?

Solaris, насколько я понял, в ТВ-Информе используется именно обратный ход по строкам, причём не по всем, а только по тем, которые Телетекст не занимает. А как можно прямой ход задействовать, если там уже информация собственно строки видеосигнала содержится?

"Задействовались строки: 1/2 3, 4, 5, 6, 16, 19, 20, 21, 311, 312, 1/2 313 1-ого поля и 316, 317, 318, 319, 329, 332, 333, 334, 1/2 623, 624, 625 2-го поля, исключая строки синхронизирующего импульса полей".

Почему это не рекламировали из каждого утюга, а приёмники - не продавали на радиорынках и др. подобных местах?

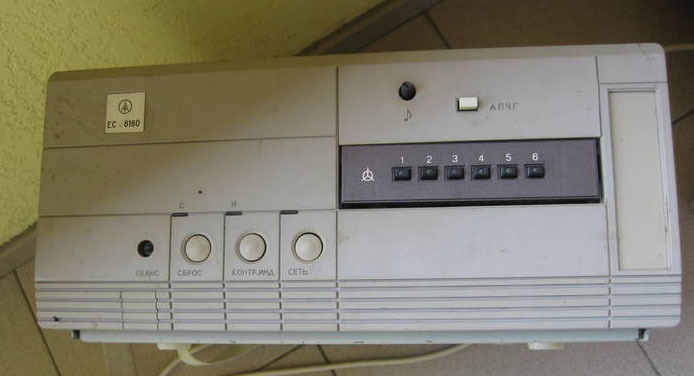

Немного инфы про ЕС 8180:

http://oldpc.su/pc/es/8180/index.html

А мы, тем временем, нашли и отсняли приемник ТВ-Информ М3: https://vk.com/album-175870144_290874125

mig_25 писал(а): ↑

04 май 2023, 15:57

А мы, тем временем, нашли и отсняли приемник ТВ-Информ М3

А выложить на иные ресурсы - например на фотохостинг этого форума ?

ЗЫ: Интересно - а самому сделать передающую часть для телетекста (в смысле кодирующую) что-б через модулятор загонять в телевизор старый для демонстрации реально ? Это так, в порядке бреда.

Идеология системы ТВ-Информ была описана в Радио №12 1996, на вкладке...

Действительно. И в конце статьи - мечта автора о появлении в продаже комплектов для приёма. Не появились. Даже на крупных радиорынках. Телетекст был. Спутниковые ресиверы были. Модемы для дайлапа были: кто для фидонета использовал, кто-то - для ещё дорогостоящего на тот момент интернета. А "ТВ-Информа" не было.

Уважаемые господа, я использовал ТВ-Информ с 1993 по 2003 г.г. Близко знаком с оборудованием и ПО. Если есть интерес, спрашивайте, отвечу что помню

Расскажите про передающую аппаратуру ?

Пчёлкин писал(а): ↑

26 апр 2023, 00:01

В Украине в начале 90-ых работала похожая система, называлась АСРКИ-2

А где реально эта система работала на Украине, в каких городах?

Есть похожий аппарат, как на первых фото, на днях посмотрю подробнее.

Растаман, в Киеве и Днепропетровске точно работала. В эфирное время на 1 канале был 15-минутный перерыв, в который передавали данные, плюс велась передача ночью.

mbm, здравствуйте. Вот моя статья про ТВ-Информ. Если как-то дополните или поправите то, что в ней изложено, буду весьма признателен:

https://red-innovations.su/index/photos_c/tvinform.html

А если у Вас сохранились какие-то программы для этого оборудования, будет вообще замечательно.
