Pavlik писал(а):dongl
Вы всех пытались научить как удвоитель выдает ноль на выходе. Я РЖАЛ!

Если по Вашему приведённая выше схема сложения двух противофазных напряжений (токов) считается удвоителем, то можете дальше ржать,
Так это вы назвали такую схему удвоителем! у меня и картинка есть!
Приведу ваши слова:
То что Вы приводили схемы удвоителей, снова же, если не видеть разницу между схемой удвоителя и данным детектором, то повторюсь - это дно.
В удвоителе у нас что? На входе установлен симметричный трансформатор со средней точкой на выходе которого на концах обмоток получаем противофазные напряжения, при сложении которых получаем ноль. В данном же детекторе нет и никогда не было баланса фаз, так как имеем два независимых контура настроенных на разные частоты. Поэтому по поднесущей частоте не имеем ни баланса ни подавления.
Удвоитель содержит вообще-то еще диоды которые вы выбросили и складываете переменные напряжения. Дураков из людей делаете?
Добавьте два диода с общим катодом вот и будет уже удвоитель у которого на выходе 2! ОН
УДВОИТЕЛЬ!
Вторая гармоника! И работает он ДВУХ тактно и потому УДВОЯЕТ.
А вы обсуждали другую схему которую переврали с ног до головы!
По Вашему если ток в нагрузке составляет, к примеру 1 А, то эту нагрузку можно считать нагрузкой, но а если составляет несколько пикоампер, то можно считать что нагрузки вообще нет?
РАЗУМЕЕТСЯ ТАК-НЕТ ВООБЩЕ! Ну вы видели? 5pA нагрузку выдумал! цирк. В МИЛЛИОН РАЗ МЕНЬШЕ ТОКА ДИОДОВ!
Потому что голова ваша не работает! Противфазные напряжения подводятся к диодам которые включены РАЗНОНАПРАВЛЕННО и потому открываются ОДНОВРЕМЕННО создавая два напряжения + и - которые складываются образуя баланс фаз + и -, остается баланс амплитуд.
Т.к. на одном диоде выделяется + а на другом - то там есть конденсатор 10мкф который заряжается и создает закрывающее для диодов напряжение. При этом предположим потенциал плюс увеличивается но настолько, насколько уменьшается потенциал минус у другого диода а большая постоянная времени разряда конденсатора делает напряжение на нем стабильным, при этом только смещается заряд всей схемы относительно затвора полевого транзистора образуя выходной сигнал. Из-за последовательности всех элементов схемы ток в ней в рабочем полупериоде одинаков для обоих диодов и то что вы называете амплитудной модуляцией это перенос заряда при стабильном токе. Это выходной сигнал. А что касается паразитной АМ то она подавляется в ограничителе. Напряжение на диодах оказывается стабильным как и ток через них.
То есть функция ДЕТЕКТИРОВАНИЯ в этой схеме ОБНУЛЕНА и не используется. Если так то можно дальше не говорить об амплитудной модуляции.
Фактически моя схема представляет собой ЦИФРОВОЙ ОДНОТАКТНЫЙ ЧМ ДЕМОДУЛЯТОР. Цифровой потому что диоды работают переключателями тока и все, другой функции у них нет.
Так написано в ж. РАДИО? Нет, там написано что схема мол двухтактная и диоды работают детекторами так что у них абсолютно иная схема.
В моей схеме диоды не работают детекторами и у них нет нагрузки а про 5рА перестаньте народ смешить.
По Вашему получается так, что если в амплитудном детекторе радиоприёмника (для тех кто не в курсе, был разговор именно об этом), высокое сопротивление нагрузки, то в результате нагрузки у него нет?
РАЗУМЕЕТСЯ НЕТ! Детектор содержит конденсатор который зарядится и ток в диоде прекратится. Нет тока, нет выходного сигнала. Опля! Без нагрузки работать не будет а 5рА это не нагрузка, не смешите тапочки.

У меня совсем другая схема. Нет с1 с2 и Rнагр =100М или более.
Это вас интересуют старые схемы а меня новые. Это вы рисуете двухтактный режим а я рисую однотактный.

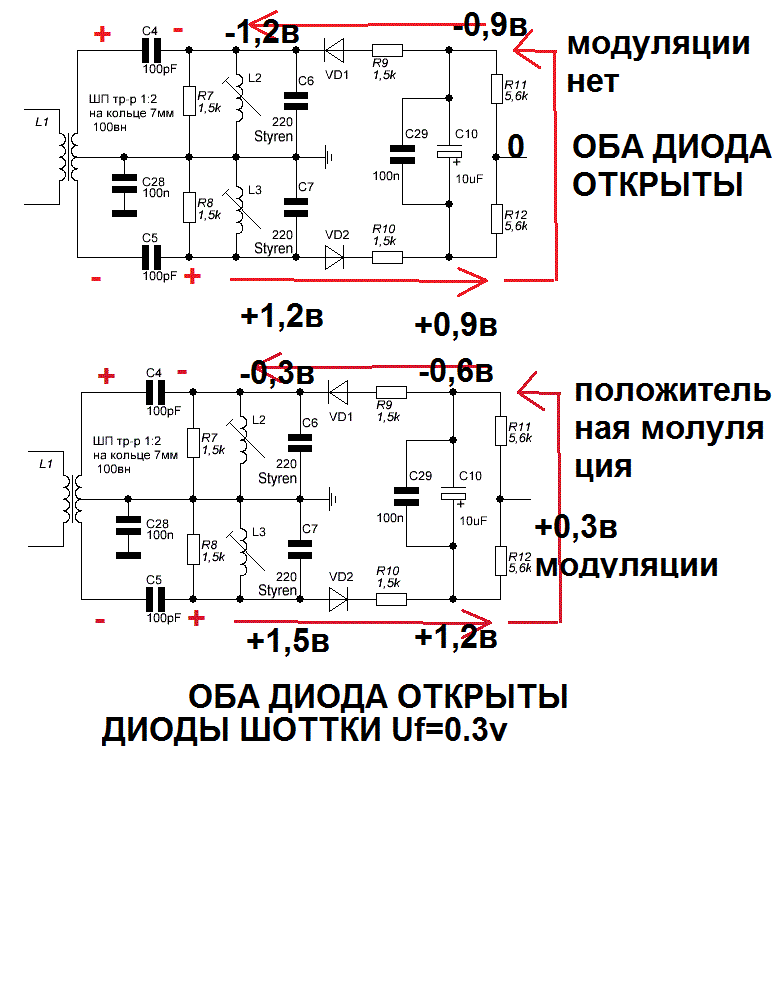

Как только появляется некий индекс модуляции (девиация несущей), то отклонение частоты от центральной несущей вверх, на контуре, который настроен на 11.6 МГц напряжение увеличивается а на контуре, который настроен на частоту 9.8 МГц напряжение наоборот, уменьшается. В этом случае в нагрузку поступает бОльший ток с диода VD2. При отклонении же частоты от центральной вниз, бОльший ток уже поступает с диода VD1. В результате получаем двухтактную работу схемы.
БРЕД!

у вас выделяются два различных по знаку напряжения да еще якобы двухтактно, что должно быть подтверждено, ведь не известно как вы включили фазировку обмоток катушек. Если сигнал ПЧ поступает в фазе тогда фазировка встречная и будет работать как двухтакт а если фазировка согласная последовательная то будет работать как однотакт.
То что вы нарисовали не имеет вообще отношения ибо просто бред для Кащенко, этой схемы нет и не было нигде кроме вашей головы а оттуда я схемы не беру. Помнится вы мне предложили эту схему, не припомните куда я послал вашу схему? В ВЕДРО! Потому что я на лету различаю бред.
Моя-то схема не содержит амплитудных детекторов и только лишь переключает ток. А вы еще кондер 10мкф выбросили который надо включить до резисторов R1 R2. Вот так вы постоянно выкручиваете мозги людям как в ментовской руки выкручивают и говорите для вашего же блага.
А я говорю забирайте свои блага себе и досвидос!
