Добрый день. Нужна помощь на электропроигрыватель Феникс ЭП-009С слетела прошивка на микросхеме КР556РТ17 может у кого нибудь есть поделитесь пожалуйста. Буду благодарен.

какие симптомы, может дело не в прошивке?

Не могу сказать кто до этого ковырял и что делал. Но в ней дырочка я проц уже на всякий случай поменял а вот с прошивкой сложнее.

Дырочка ? Какой то нонсенс, просверлено или прогорело ?
Если прогорело, то это очень плохо для других микросхем которые питались тем же напряжением.

Нет я думаю перепутали питания поэтому было короткое на плате А2 и вылетели транзисторы КТ961 и КТ693 я заменил почти все при включение двигатель крутится постоянно и на кнопки не реагирует.

Vygandas писал(а):Дырочка ? Какой то нонсенс, просверлено или прогорело ?
Если прогорело, то это очень плохо для других микросхем которые питались тем же напряжением.

Это тот самый неуловимый мужик постарался который на МКС дырку просверлил

Да плохо я знаю. Я почти все поменял а вот с прошивкой сложнее где её взять не знаю в интернете нигде не нашел. Может поможете или подскажите что делать.

ДедФеном писал(а):Это тот самый неуловимый мужик постарался который на МКС дырку просверлил

оказалось что это баба. епанутая
======================================
просто коля - бан на трое суток за замаскированную матерщину и флуд. RV3DOI

Сам ты баба епанутая
Я просил помощи а не оскорбления и руготни.
Если не можете так и скажите.

petrucio писал(а):...Феникс ЭП-009С слетела прошивка на микросхеме КР556РТ17 ...

Вам еще нужна прошивка?

Да если можно!

Доброго здоровья всем.
Не хотел начинать новую тему, поэтому напишу тут.
Надеюсь ТС не против.
Уважаемые владельцы данного чуда расскажите пожалуйста как должен работать данный девайс.
Меня интересует микролифт. У меня игла падает на пластинку. Должна ли быть демпфирующая смазка в лифте?
Второе, я так понял ручного способа включения нет, только автомат, но как тогда ставить миньоны, если тонарм, после нажатия кнопки пуск движется к началу большой пластинки. Если подвести тонарм в ручную к нужному месту, то после нажатия на пуск тонарм возвращаться к началу большой пластинки.
А нажатием на лифт не чего не происходит.

И ещё один вопрос.
Что это за бабышка рядом с тонармом?

Если имеете ввиду штуку со стекляшкой, то это осветитель датчика размера пластинки

marcel_x писал(а):Если имеете ввиду штуку со стекляшкой, то это осветитель датчика размера пластинки

О, так он определяет и сам ставит тонарм куда следует. Крутр
А что на счёт микролифта. Должна быть в нём ПМС густая?

Был 008-й Феникс, очень близкий родственник 009-го. Тонармы с приводом там практически одинаковы. Микролифт работал плавно. Электромагнит микролифта щелкал бодро, помню.

marcel_x
Я так понял, что 008 отличался от 009 тем, что у него не было автоопределения размера пластинки.
То что опускался медленно, так это понятно, но вот что его замедляло?

О, а там в этой бабышке лампочка должна гореть, так получается?
У меня не горит.

Получается, что датчики размера пластинки срабатывают на свет. Если я в нужном месте буду светить фонариком, то по идее автоматика должна сработать?

С датчиком разобрался, автоматика работает. Осталось решить вопрос с микролифтом.
Кто нибудь знает каким образом замедлить его работу. ПМС или что? Может кто разбирал этот узел, так буду признателен, что бы не сломать чего нибудь.

Ну конечно ПМС-250000.

Oleg456 писал(а):Ну конечно ПМС-250000.

Отлично, спасибо.

lexxann писал(а):marcel_x
Я так понял, что 008 отличался от 009 тем, что у него не было автоопределения размера пластинки.
То что опускался медленно, так это понятно, но вот что его замедляло?

Да. И еще у 008-го кварц отключаемый и, соответственно, есть питч контроль. Как уже сказали, скорее всего высохла ПМС, только вот куда ее пихать? Я бы для начала попробовал выкрутить "гайку" регулировки высоты микролифта. Может там есть доступ какой-нибудь.

marcel_x
Эта гайка - пластмассовый наболдажник на что то металлическое, зубчатое. Может и гайка такая. Попробовал провернуть, не в какую.
Боюсь сломать. Возможно присохла от времени и нужно размочить.
А ПМС только 250000 или 600000 тоже подойдет?

ПрошЫвка? В совковом вертаке? Шутить изволите?

Прошивка в кассетнике Вега-122 не удивляет, а здесь при стоящих в блоке управления К1820ВЕ1 и К556РТ17 удивляет.

А что, там тоже есть? Ну может быть, я так глубоко не копал.

В Веге стоят КР556РТ2 для левого и правого кармана и прошивка у них разная.

Блин, не могу снять диск с этого чуда
Одному не очень удобно конечно и диск держать и колотить по шпинделю, что бы сбить диск с конуса. Я же правильно понял, что диск просто на конус посажен?

Всё, снял. Пришел брат на помощь

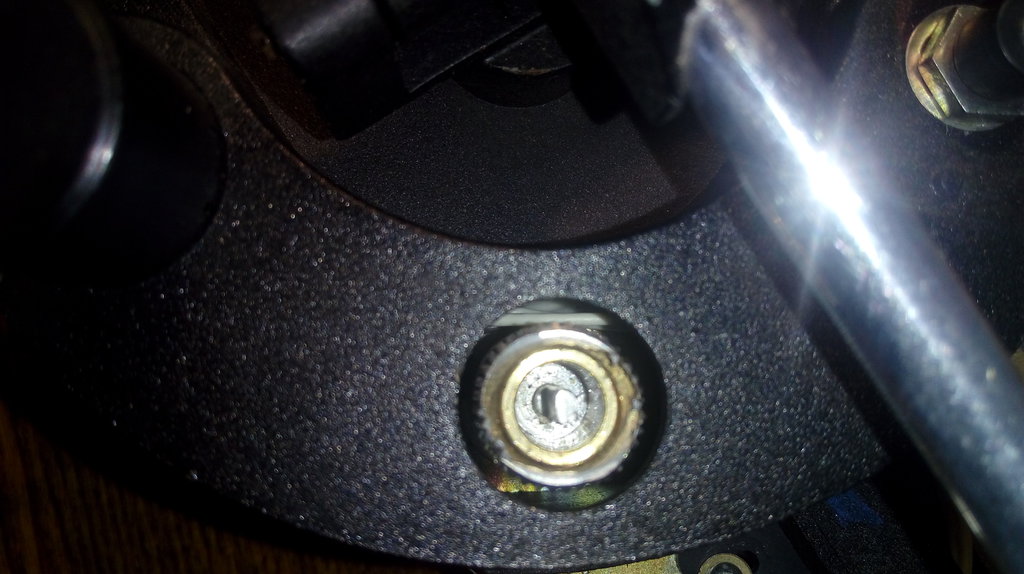

Обращусь к счастливым обладателям феникса. Вот крутила, та, что под площадкой микролифта тонарма, для чего? Что ей регулируют. Крутится примерно на пол оборота может чуть больше. И с большим трудом, пальцами ооочень тяжело.
Я снял колпачок там вот это

lexxann, всё придумано до вас...
http://www.rw6ase.narod.ru/00/el_p/feniks_ep009s.html

Славентий
И, прошу прощения, где там про то, что я спрашиваю?

lexxann, если верить вашему фото ,то целым выглядит вот так
http://www.rw6ase.narod.ru/00/el_p/feniks_ep009s17.jpg
Высота подьема тонарма.

Славентий
Спасибо , уже и сам разобрался. Сегодня смазал микролифт ПМС 250000, иначе тонарм падал на пластинку. Но как оказалось максимальной высоты микролифта недостаточно. При движении тонарма игла задевает пластинку, пришлось и полку микролифта тоже максимально вверх поднимать.
Но что то мне кажется, что это не совсем правильное решение. Возможно аппарат достался копаный и может быть между станиной тонарма и опорами, на которых она держится должны быть резиновые шайбы или ещё что нибудь, но там только тонкие гетенаксовые шайбы. Вообще, конструкция мне не нравится. Как можно было тонарм ставить на пластмассовые опоры, которые отлиты вместе с днищем корпуса из пластика, какая тут может быть прецизионность. Буду думать и если дополнительные шайбы приподнимут тонарм и при этом во время воспроизведения он будет стоять параллельно пластинке, то так и сделаю, если же нет, то оставлю задраным микролифт. Но это не совсем надежная конструкция, в любой момент площадка может опуститься, она фиксируется маленьким винтиком, и всё, хана пластинке.

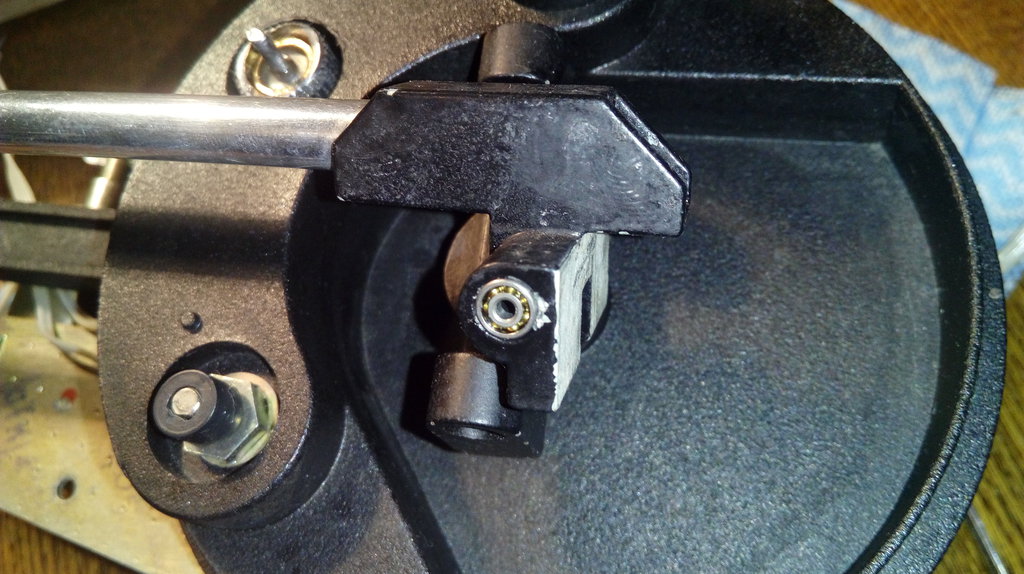

Подвижная часть тонарма на маленьких подшипниках.
Если кому интересно.
Странно, не ужели нет среди наших коллег обладателя сием чудом
Хоть бы поделились опытом.

[
Но что то мне кажется, что это не совсем правильное решение. Возможно аппарат достался копаный и может быть между станиной тонарма и опорами, на которых она держится должны быть резиновые шайбы или ещё что нибудь, но там только тонкие гетенаксовые шайбы. Вообще, конструкция мне не нравится. Как можно было тонарм ставить на пластмассовые опоры, которые отлиты вместе с днищем корпуса из пластика, какая тут может быть прецизионность. Буду думать и если дополнительные шайбы приподнимут тонарм и при этом во время воспроизведения он будет стоять параллельно пластинке, то так и сделаю, если же нет, то оставлю задраным микролифт. Но это не совсем надежная конструкция, в любой момент площадка может опуститься, она фиксируется маленьким винтиком, и всё, хана пластинке.

Это пластиковая балалайка. Только что полный автомат.

Высота микролифта регулируется высотой самой площадки микролифта (чуть выше, чуть ниже на штоке). Гайка под микролифтом регулирует как раз скорость опускания на пластинку.

Не стоит оно того.

Да, барахло какое-то. выбросить лучше.

Сегодня запустил его.
Ну что могу сказать. Работает вроде.
Но по корпусу это г..но полное. По сравнению с Эл-кой 017, это вообще даже рядом не стоит.
Мало того, что он как сопля весь перекашивается, ребер жесткости практически нет, так он ещё и хрупкий. Стал собирать, так при затяжке крепёжных винтов малюсенькой отверткой без особых усилий сломал стойку в которую вкручивается винт, она просто отламилась. Пришлось клеить на толуол и теперь винт просто наживулин, что бы заново не вырвать стойку.
Во втором крепкие резьба отсутствует, куда делась не знаю. Короче из 4 винтов нормально только два держат. Хорошо там ещё ножки стягивают половинки корпуса, верхнюю и нижнюю. Но автоматика работает. Правда на миньон голова не попадает, как это регулировать я не знаю, там програмируемая площадка с прорещями одна, если её сдвинуть, то уйдут все настройки, не только для миньона. Только если эти прорези с нужной стороны заклеить картоном до нужного размера.
И так и не понял, как быть с 25-кой, на начало пластинки этого размера тонарм ну никак не хочет. В паспорте написано, что с закрытой крышкой нужно это делать. Какое отношение крышка имеет к этому . В полной темнотене хочет он на край попадать, едет на миньон и всё а-крышки у меня нет.

Сделали, как обычно в совке навороченную балалайку, а до ума не довели или, скорее всего очень удешивили конструкцию и получили в производстве это.
Японцы на голову лучше.

Loose
Гайка скорость на регулирует, а как раз высоту
Скорость пришлось ПМСом регулировать.
Если усилить днище к которому всё крепится, то будет сносный девайс.

lexxann, есть такая штука как поиск.В вашем случае - поиск по названию вашей темы - Феникс ЭП009С.Попадаются две темы - одна на датагоре (классика вашего случая), вторая на вегалабе.Если действительно хотите починить 009-го - регитесь на дате плюс мани (для полного доступа к их темам) - и будет вам счастье.К сожалению земляка с даты я не знаю, иначе
попробывал бы вам упростить жизнь.

Там верх и низ корпуса не должны жестко соединяться. Собственно вертак закреплен на нижней половине корпуса и через амортизаторы подвешен к верхней половине, а уже верхняя половина через ножки опирается на поверхность. Вот в ролике видно, на 17:10. Правда это 008-й, но корпуса с 009 у них одинаковые.
[youtube][/youtube]

Забавное видно, похоже на радиопередачу "для самых маленьких"
Ну что могу сказать, у меня при нажатии на шпиндель на чего не шевелится, нет никакой виброразвязки. Возможно потому, что есть винты, о которых я писал раньше. Может их раскрутить нужно
Но всё что есть в проигрыватель внутри прикручено к днищу корпуса.
И такой опытный ремонтник мог бы понять, что для удобства снятия головки с тонарма и для разборки тонарм можно поднять и поставить в вертикальное положение.
Да, у моего ножки уже полностью пластмассовые, нет резинок, только пружины.

Славентий
Спасибо за наводку.
В принципе он и так работает. Вчера проиграл на нём 4 пластинки. Правда в один момент стал выпендриваться кварц, где-то пару минут , но потом перестал. Что это было не знаю. Пока совсем не сдохнет хер найдешь. так что нихай будет. Может и не появится больше.

marcel_x
Так получается, что те винты нужно выкрутить, что бы нижняя часть корпуса не соединялась с верхней? То есть это типа транспортировочных винтов?

lexxann, шо ж вы упёртый такой...во второй раз
http://www.rw6ase.narod.ru/00/el_p/feniks_ep009s.html
Всё расписано и показано в инструкции по эксплуатации где транспортные винты,как настраивать...

Такой вопрос. Как изменить момент возврата тонарма после автостопа?
Дело в том, что тонарм поднимается медленно и автоматика возврата тонарма на парковку не ждет и начинает движение в тот момент, когда игла ещё на пластинке. Практически в самый последний момент, а иной раз и приезжает по пластинке миллиметр где то.

lexxann
Может ПМС 250000 слишком медленная....или пружина подъёма, там должна быть. А тонарм опускается теперь долго ?

la59
Опускается нормально, быстрее и не нужно, саме то, а вот с подъёмом сложнее.
Может конечно и густовата ПМС.

lexxann
Я как то восстанавливал вот такую штучку
Серебристая патефона что слева ,не пошла там ПМС 250000, а 60000 самое то , но это тангенциальный проигрыватель с коротким тонармом.... В обычные 250000 всегда пихал нормально .

la59
Может конечно и по жиже нужно, но тогда и опускаться будет быстрее, а это тоже не есть хорошо.
Лучше бы интервал побольше сделать между остановкой и возвратом тонарма на парковку. Но я не умею
