Vygandas

Я как то захотел переделать Ростов-105 под 27 катушки и купил Олимп-004
Аппарат обошелся тогда в 15 баксов при зарплате 150 в месяц.

Но думаю поступил мудро

Vygandas

Asmodey писал(а): ↑
22 июл 2023, 09:02
Надо думать, это АЛС113

Странно при поиске по АЛС113Е нашелся скан про АЛ113 из какова то древнего справочника ...
Наверно что то подобное АЛС314 только с линзой

http://www.globalinformatics.ru/images/ ... age030.png
http://www.globalinformatics.ru/images/ ... age031.jpg

Vygandas

Буду пробовать эпоксидкой И удачно в последствий выкинете. Эпоксидке тут не место, место стыка будет выгладить отвратительно так как материалы совершенно разные и разный коэффициент преломления света да и разный коэффициент расширения что может привести опять к растрескиванию стыка Есть старый опыт...

Vygandas

Не пойдёт. Усадка очень большая. И в толстом слое обычно получается много мелких воздушных пузырьков Вклеивать только кусок таково же материала с минимальными зазорами. А пузырьки воздуха надо уметь выгонять иголкой , а луче их не делать. Перед армией не было места по специальности да и работать за...

Vygandas

Рекомендуемые от Leoniv : https://www.aliexpress.com/item/2017264225.html
С странички https://leoniv.livejournal.com/313943.html

Vygandas

BPF писал(а): ↑
27 авг 2023, 21:56
В строчной телевизора тр-ор ST1803 можно ли заменить на BU808DFI

Нет. Первый простой а второй дарлигтон

Vygandas

SoundD писал(а): ↑
23 май 2024, 08:45
Подсветил сзади трубочками-светодиодами

В советское время подсвечивали парой микро лампочек световодом из прозрачного пластика закреплённым сзади индикатора и покрашенным белой краской как в подсветке окошка кассеты в кассетоприёмнике

Vygandas

Tronix, если экран нормально разбирается можно сделать на подобие этого :

Vygandas

В лучшем случае за ними (батареями) не следят а в худшем может их и вообще нет. И да, на критических объектах за батареями надо пристально следить, уровень проверять, плотность электролита и т.д., а периодически еще и испытания устраивать (сколько они тянут нагрузку при отсутствии питания). Я в арм...

Vygandas

Vygandas

А насколько этот радон опасен? Это про радиоактивный изотоп 222Rn , который образуется в земной коре от распада радиоактивных веществ, в основном Радия. А фиг его знает. Чистым дышать точно не надо, задохнешься. А так есть региональные санитарные нормы по концентрациям в воздухе и воде. Повышение с...

Vygandas

etwas писал(а): ↑
04 окт 2023, 11:05
а вот"45" скорость чутка но стабильно недогоняет

Учтите что строб метки только для 33 скорости

Но есть программа измерения для смартфонов https://play.google.com/store/apps/deta ... M.RPMSpeed

Vygandas

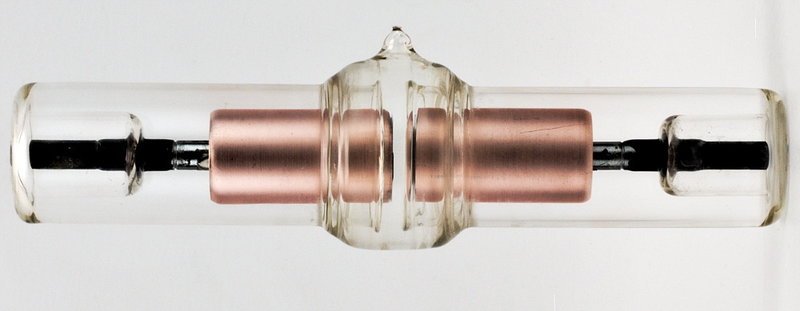

Или очень большие герконы ВВ-20 , вакуумный выключатель на 20 кВ

Длина 16 см

Vygandas

— Да, были люди в наше время,
Не то, что нынешнее племя:
Богатыри — не вы! (С)

Vygandas

Там чаще всего дохнут электролитические конденсаторы на плате с одинокой 6Ф5П
И вообще желательно во всем аппарате конденсаторы БМТ и МБМ поменять на что то по луче , хоть китайские пленочные

gsmart писал(а): ↑
15 окт 2023, 05:12
Что за двигатель

Паровой !
Можете отдыхать дальше

Vygandas

ila232, надо проверять работоспособность счетчика с замера напряжения 400 Вольт на конденсаторе цифровым мультиметром с входным сопротивлением на высоковольтном пределе 10 МОм. Датчик СТС-5 может быть просто быть деградировшим от возраста , его современный аналог СБМ-20

Vygandas

Самый ! писал(а): ↑
17 окт 2023, 12:52
Т.е. незаземление общего шасси ведёт к появлению там уже найденного потенциала, который даёт на звук наводки как фон и разряды статики в "цифру".

Было такое в каком то Ростов подобном подвального хранения. Плата УВ давала фон , а оказалось все элементарно , нижние болты поржавели от сырого пола

Vygandas

Жека, конечно что общим с каждой конкретной платы, потому что корпус/масса это не общий провод !

Vygandas

Да золота там нету. Это та же самая технология как в радиолампах ВЧ экраны - бронзовая пудра и спец. лак. Например как у самых популярных послевоенных 2К2М

Vygandas

Жека, сделай фото плат что в твоем аппарате стоят и выложи в максимальном качестве. Подумаем что там может быть наколхожено !

Vygandas

Подстроечные резисторы закрученные в крайнее положение намекает на их плохое состояние , вполне возможно у них плохой контакт. СП3-38 еще та гадость

Vygandas

Я нашел фоты буклета схем Ростов -012 огромного размера , но жаль там нету плат блока питания, забыли или забили его ...

Vygandas

беспокоит ещё половинчатые напряжения 40 вольт за место 80,хотя диоды проверял- целые, На 80Вольт переменного нету выпрямителя , оно идет на ведший двигатель через диодный мост и регулятор на транзисторе, общий вывод прилеплен туда к минусу моста. И нормально что на переменке показывает 40Вольт в о...

Vygandas

Неполный буклет схем Ростов 012 был скачен от сюда https://yadi.sk/d/wKHi3BxpoUiep

Выкладывалось форумчанином Dronych viewtopic.php?f=20&t=96025

Vygandas

У меня минус девять вольт два раза получается на 5-6 проводе разъёма xs2 сидят Это на накал индикаторов , через резисторы 300 Ом и стабилитрон Д814В посажены на -15Вольт. Это как понимаю смешения накала/катода Вакуумное Люмисцентных Индикаторов и запросто в отношение общего провода может быть -9 Во...

Vygandas

Вообще не понятны нижние надписи. Это что тот в попугаях ...
А атак эти черные Джамиконы самые что ни есть хреновые из всей их продукции

Vygandas

Схема очень муторная со своими жгутами на каждом шагу , чтоб они сдохли ... Управление электромагнитами идет с платы Блока Управления Электропривода. Там тоже электролиты поменяли ? И еще не понятно на каких эл. магнитах микро выключатели стоят, я уже всего не помню ! Да и день тяжёлый был, башка со...

Vygandas

А как же тогда АЧХ УВ настраивать? По генератору? Одно дело АЧХ УВ , которое измеряется при каких то конкретных настройках , другое дело АЧХ тракта воспроизведения магнитофона. Потому что магнитные головки довольно не точное изделие и очень сильно от их все зависит , а правильно все настроить выйде...

Vygandas

В общем - чем цвет конденсатора экзотичней,тем конденсатор круче. Вот так вот Вообще сколько сталкивался то нет. Всякие там 125 градусов и более 8000 часов наработки невзрачные , зеленые, оранжевые , чёрные. Они стоят в спец. оборудование и никакой обыкновенный обыватель их не увидит. А всякие разу...

Vygandas

Vygandas

Ещё фотки "Астры". Что за разъем "интерфейс" у неё? Вообще это литовская Аушра (AUŠRA - по русский переводится как Восход), Вильнюсский завод радио измерительных приборов Сколько помню этот интерфейс был предназначен для позиционера и подобного, чего я не разу не видел. Вот облучатель от фирменной ...

Vygandas

YSW писал(а): ↑
03 ноя 2023, 08:44
Какие будут мысли у форумчан?

Так как динамики довольно посредственные можно подключать хоть к сверхпроводящим хреноляторам , от этого они луче не станут.

Vygandas

Было в свмом начале производства, но так как краска быстро облазила то отказались

Vygandas

Pedro писал(а): ↑
05 ноя 2023, 15:54
А что там за репродуктор рядом с Ильичом?

Если за столько лет (35+) склероз не подводит , то это каЛлонки от киноустановки , может даже ЛОМО 25А102

Vygandas

oldmao писал(а): ↑
23 май 2024, 16:43
Может... да дохрена чего может.

Совершенно правильно !
Там может быть и куча проблем в электронике

Vygandas

Это модуль электронных часов от настольного светильника. К нему не хватает еще платы БП
Подобный из музея Фролова. http://www.leningrad.su/museum/show_calc.php?n=621
Достать схему проблематично , надо танцевать от типового использования микросхемы

Vygandas

twoporylyj писал(а): ↑
16 сен 2023, 20:13
По какому

По колхозному. Есть фото в интернете где видно что нормальная клавиатура

Vygandas

Пчёлкин, да много чего было, еще про цырк с конями http://www.155la3.ru/k1858.htm

Vygandas

Процессор производства ГДР. Внутри U880. Если склероз не подводит то это улученный вариант UA880D , на 4 МГц Где-то пишут, что их и у нас клепали. Чего только не пишут . Я сам на практике был в Эрфурте, где их делали так в фирменном магазине был стенд с их продукцией и ценами , заходи покупай ! 198...

Vygandas

Может кто такое встречал ? Не похож ? Вильнюсский завод вычислительной техники , объединение "SIGMA" Детектор телефонного номера TND-1 , выпуск 1991 года. Процессор К1821ВМ85 http://forumimage.ru/thumbs/20160604/146506822248274699.jpg http://forumimage.ru/thumbs/20160604/14650682357214215.jpg http:...

Vygandas

Неоновые лампы также изготавливались в виде свечи, выпускались светильники для них. Я видел такой светильник не раз с простыми свечками маломощными и не думал что во Львском заводе их специально делали для неонок. А может кто знает были ли советские неоновые свечки под мелкий цоколь Е14 ? Вот еще и...

Vygandas

Подарили такое чудо конца советского приборостроения Тахометр фотоэлектрический миниатюрный ТФМ-1 с ЖКИ индикатором http://forumimage.ru/thumbs/20231207/170195146719112980.jpg http://forumimage.ru/thumbs/20231207/170194812791716453.jpg http://forumimage.ru/thumbs/20231207/170194813344926510.jpg http...

Vygandas

Пчёлкин писал(а): ↑
08 дек 2023, 22:42
По-любому там должна быть опция выбора мыши, просто её куда-то спрятали. И Гугл на этот счёт молчит, ибо не только лишь все подобными навязчивыми идеями страдают - мало кто страдает ими.

Вот как надо. Конечно может быть проблемы с версиями винды ...

Vygandas

CTAPU4EK писал(а): ↑
09 дек 2023, 16:09
Отсюда вопрос, кто то внедрял в первоклашки схему от Олимпов в части упраления тахометром?

А чего то там внедрять , вместо магнита делаем просто подмагничивание постоянным током хоть просто через резистор

Vygandas

Непонятная цифробуквенная маркировка конденсаторов , но по справочнику 0,47мкФ только на 100 Вольт. Делайте выводы ...
https://eandc.ru/pdf/kondensator/k73-9.pdf

Vygandas

Для тех кто вообще не в курсе что это за вещь :

Vygandas

Визинга писал(а): ↑
15 дек 2023, 23:17
Не могу опознать какой там симистр или тиристор в этом регуляторе напряжения , и что означает эти буквы на потенциометре

По схеме однозначно симистор ... а какой, то мы тоже надпись не видим

А на регуляторе буквы означают уровень , только вместо циферь латинская азбука подряд A-B-C-D-E-F

Vygandas

дмитрийс писал(а): ↑
16 дек 2023, 09:12
Его надо будет программировать?

Да, нужно программировать, там в статье все есть. Думаю у китайцев так же

Vygandas

alexsan, а чего то тут особенного то ? Тетрод как и в Африке тетрод , также получается как и двухтакт на ГУ-29 , ГМИ-6. Я их даже вместо 2-х 6П3С подключал в 90У-2 , игрался с режимами

Vygandas

Dehkonboy писал(а): ↑
18 дек 2023, 22:15
Я решил заказать на американском Амазоне.

Чего я слышал и про его от знакомых, так это тоже помойка, прада ей до алиэхпрес еще далеко , продовцы побаиваются
А так фирменные детали я беру от mouser.com , digikey.com , tme.com , в зависимости от цены и наличия желаемого
