Глеб, у меня проекционные часы. Над всеми кроватями. Днем не мешают, видны индикаторы. А ночью, приоткрываешь глаз и знаешь время

.

Sergei Frolov

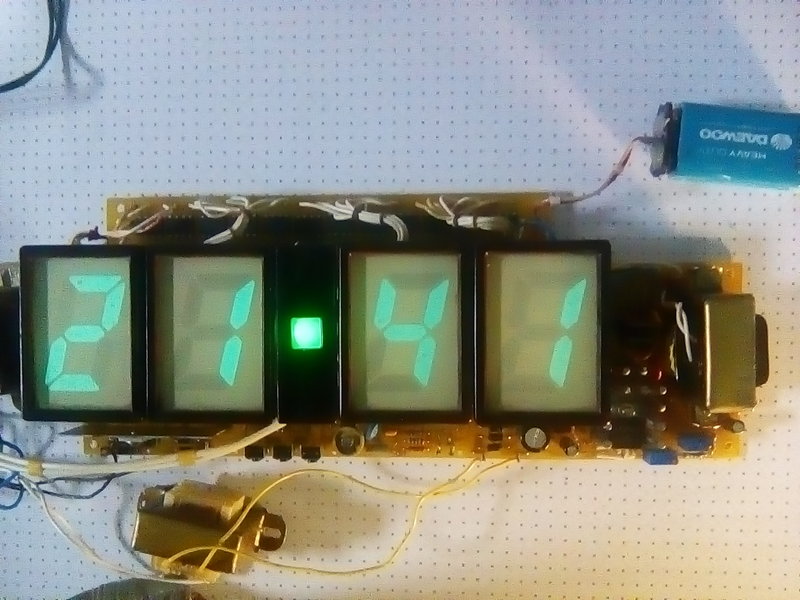

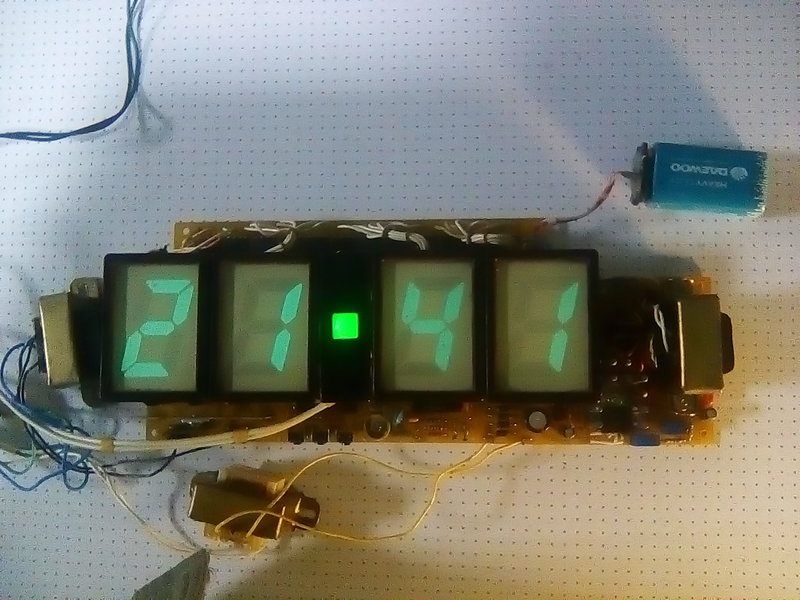

http://forumimage.ru/uploads/20220207/16442346688802851.png Добавлю пару своих часов. Первые - больше календарь, нежели часы. Работают уже больше десяти лет. Ночью яркость гасят, память часов на ионисторе, не надо думать, когда сядет батарейка. https://sfrolov.livejournal.com/89664.html http://foru...

Борисович

Продолжаем строить часы.Подготовил к монтажу и проверил детали. http://forumimage.ru/uploads/20220210/164446494089408237.jpg Смонтировал.Отмыл плату Проверил БП.Счётчик дней недели будет проверяться позднее. http://forumimage.ru/uploads/20220210/16444650208388488.jpg Со стороны монтажа покрыл лаком ...

Борисович

Ха ,ха,ха.Вот и Борисович поначалу так думал.И макетировал на КР134 ТМ2 делитель. http://forumimage.ru/uploads/20220218/164518714991861480.jpg А оказалось ,это чисто регистр хранения.Такой как К155ТМ5. Так,что не верьте всему,что пишут в Интернатах,да бывает и в справочниках то же. vladnik , Вы соби...

Борисович

vladnik писал(а): ↑
18 фев 2022, 15:44

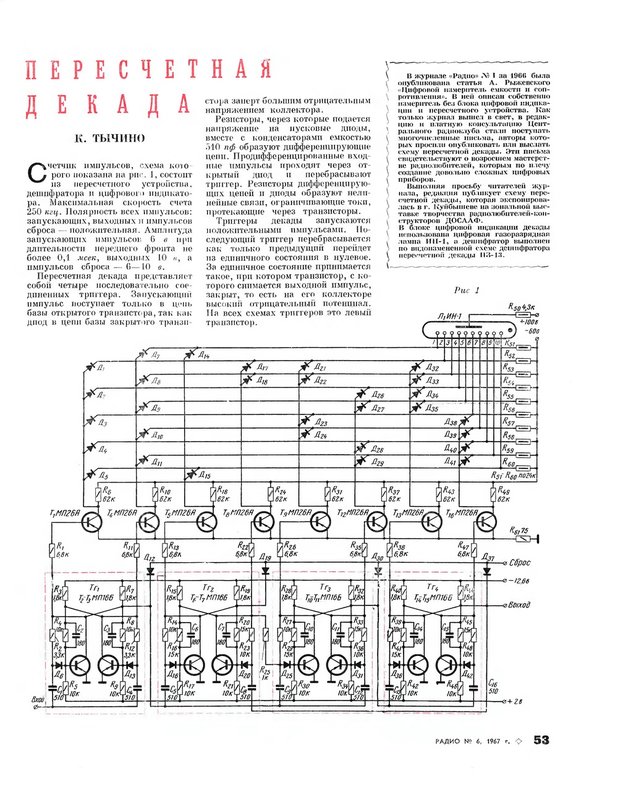

У них в схеме нет верхнего ключа, а есть резистивная нагрузка, может потому не получилось

А деды по ходу наверное не знали,что так не получается

vladnik

Как только интересуюсь,на тему показа каких нибудь своих конструкций,количество показавших как то совсем и небольшое. Вот ещё нашёл свои фотки, часики с термометром. Лет 10 назад делал - http://forumimage.ru/thumbs/20220226/164587468589442039.jpg http://forumimage.ru/thumbs/20220226/164587468791137...

Борисович

Продолжаем строить часы.Припаял на остальные платы с индикаторами провода отмереной длины,вывел через отверстия на другую сторону плат,разметил провода. http://forumimage.ru/uploads/20220312/164710797346092276.jpg Привернул платы.Сделал небходимый проводный монтаж.Связал часть проводов в жгуты. http...

vitsserg

Как таковой полной принципиальной схемы этих часов нет. «Кусочки» схемы «надёрганы» из разных источников, всё это собрано «в кучу» и разведено на одной плате. В основе – всё та же схема Бирюкова. Для подавления дребезга контактов кнопок «Установка часов» и «Установка минут» в схему добавлено два RS-...

Борисович

Продолжаем строить часы.Облудил и отформовал выводы деталей.Кстати выводы микросхем 70-90-х опять легко облудились спиртоканифолью. Проверил детали.Так как мелкие диоды были в том числе и с непонятными обозначениями пришлось проверять по серьёзному.С целью выявления стабилитронов в таком же корпусе....

Борисович

Продолжаем строить часы.Берём много разных простых измерительных инструментов и начинаем их прикладывать в разных местах к уже сделаной конструкции часов.Типа что то измеряем.Так как крышка будет в виде усечённой пирамиды,то не так это просто.В результате получилась картинка крышки часов. http://for...

Борисович

Начал разводить платы для часов на ЭЛИ.Тех которые семисегметные. http://forumimage.ru/uploads/20220401/16488295289862492.jpg Схема нарисована,необходимое макетирование сделано. Корпус полагаю сделать из половинки пластиковой трубы. http://forumimage.ru/uploads/20220401/164882966299082649.jpg http:/...

Борисович

Развёл платы,вручную,на бумаге.Пока только для часов на германии.Вышло 5 больших,1 маленькая . http://forumimage.ru/uploads/20220406/164922918681209149.jpg http://forumimage.ru/uploads/20220406/1649229243161614.jpg А вот часы на ЭЛИ пока что то , в пол трубы компоноваться не хотят.Но может какой дру...

Борисович

Весьма занятные цифровые японские часы из 60-х годов.Без микросхем,транзисторов и иной электроники.В Радиокоте такое видео нашли

Борисович

Но у меня плотность монтажа обычно очень сильно выше. HyC , плотность дорожек на Вашей плате, не такая и большая.Если с неё убрать всё,кроме дорожек,то не так их окажется и много. При разводке платы показаной выше,цели максимальной плотности монтажа не ставилось.Там основной проблемой была общая ко...

Борисович

Vygandas,

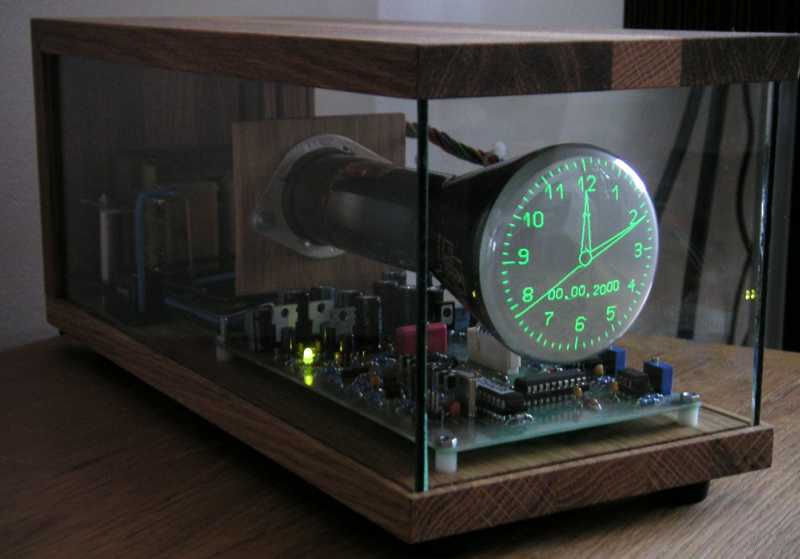

Часы на ЭЛТ - это уже традиционно что то типа вот такого,с циферблатом.Картинка из Интернета .

А просто цифры можно на 155 серии сделать.В Радио ещё в конце 70-х описывали два раза и в ВРЛ один раз

Борисович

Продолжаем делать платы. Оборачиваем сделанные точно в размер заготовки плат в рисунки плат http://forumimage.ru/uploads/20220503/165161036271799859.jpg При соблюдении размеров всё получается. Берём очень мелкий керн и молоток 50 грамм. http://forumimage.ru/uploads/20220503/16516104867944158.jpg Кер...

Борисович

Начинаем рисовать платы. Перья http://forumimage.ru/uploads/20220505/165171423372363514.jpg Лак http://forumimage.ru/uploads/20220505/16517142847863277.jpg Растворитель. http://forumimage.ru/uploads/20220505/165171433744826433.jpg Первую нарисовали.Ушло 3,5 часа http://forumimage.ru/uploads/20220505...

владлен

Борисович, Вам бы какой-нибудь кружок "умелые руки" вести в Доме Пионеров. Польза была бы для подрастающего поколения,
и импортозамещение

( в смысле - дети меньше мяли бы в руках импортные гаджеты)

Борисович

АлексейГрей , Маркер для разметки соединений платы. Как бы разделить процесс. Разметка отдельно,рисование отдельно.Платы довольно сложные.Без разметки можно запутаться.Картинка только что вытравленой платы. http://forumimage.ru/uploads/20220505/165176233899056862.jpg Раньше карандашом размечал.А ма...

Борисович

АлексейГрей , Бодяжка купороса.Описываю. Берётся литровая банка.Наливается на 3/4 водой с температурой 80-90°. Насыпается 8 столовых ложек соли ,ложки полные с горкой.Соль желательно не йодированая. Размешивается до растворения. Насыпается 4 столовых ложки медного купороса.Размешивается до растворе...

Борисович

Продолжаем. Нарисовал остальные платы. http://forumimage.ru/uploads/20220505/16517926962354878.jpg На рисование всех 11-ты плат лаком ушло 9 часов.Полагаю на ЛУТ 11-ти плат времени бы пошло не меньше.А с поисками подходящих картриджей и бумаги ,если процесс не отработан,то и много больше. Уже нарисо...

Борисович

Продолжаем. Все остальные платы вытравились. Смотрим на них через лупу.Пара дорожек слишком близко.Прорезаем.Остальное нормально. http://forumimage.ru/uploads/20220506/165185140937541826.jpg Берём Р-4. Бабку с временнопребывающими внуками заблаговременно отправляем на улицу гулять.Невзлюбила бабка Р...

Борисович

Теперь само сверление плат. Мелкая дрель со сверлом 0,5 мм http://forumimage.ru/uploads/20220507/165195822503128660.jpg А это с 0,8 мм. http://forumimage.ru/uploads/20220507/165195803373889394.jpg Сверлю обычно в тисках Плату зажимаю вертикально,сверло естественно получается,что горизонтально. http:...

Борисович

Продолжаем. Отверстия под детали с ленточными, некруглыми и жёсткими выводами подогнаны. http://forumimage.ru/uploads/20220508/165204335498482126.jpg Дальше берётся мелкий подшипник,одевается на подходящую ось и катается это по плате,со стороны дорожек.Сильно прижимая к плате.Получается гладкая плат...

Борисович

Настоящие крутые фанаты в начале 70-х платы неплохо и гвоздиком проковыривали.Пока им свёрла тонкие не доверяли ломать.а по гетинаксу даже и ничего так сверлило.два десятка гвоздей - готова плата. http://forumimage.ru/uploads/20220511/165228987527024583.jpg моих бы нервов точно не хватило, хотя и зн...

Борисович

Продолжаем. Начинаем устанавливать перемычки и выводы.Выводы с платы,если не нужно что то быстроотключаемое,типа разъёма, делаю вот так.Лет уже наверное 40. http://forumimage.ru/uploads/20220512/165231575218815733.jpg Удобно потом делать соединения,не отваливается при пайке к нему проводов. Поставил...

Борисович

Платы сделаны. Эта для часов на ЭЛИ. http://forumimage.ru/uploads/20220513/165245545360707145.jpg Эта для мелких неплановых часов на ИВ-6. http://forumimage.ru/uploads/20220513/16524555212043698.jpg А эти для завершения часов на германии. http://forumimage.ru/uploads/20220513/165245559430333085.jpg ...

Борисович

АлексейГрей , Да естественно правы. Частоту и кварц на 32768 гц в 60-70 годы выбрали по нескольким причинам: Поделив 15 раз на 2 получим - 1 гц. Помех в радиодиапазоне не даёт,так как достаточно низкая. Помех в звуковом диапазоне не даёт,так как достаточно высокая. Кварцы на такие частоты камертонн...

Борисович

ДедФеном , А что мне на пенсии делать? А когда проснулся,тогда и утро. А спать захотелось,значит вечер. А склероза пока нет.Только бывает : запоминаешь одно,а вспоминаешь другое. Да Вы сильно то в голову не берите,не обижайтесь. Борисович старый и ехидный. А Дед Феном - молодой и горячий. А мы с Ва...

Борисович

Kaede,

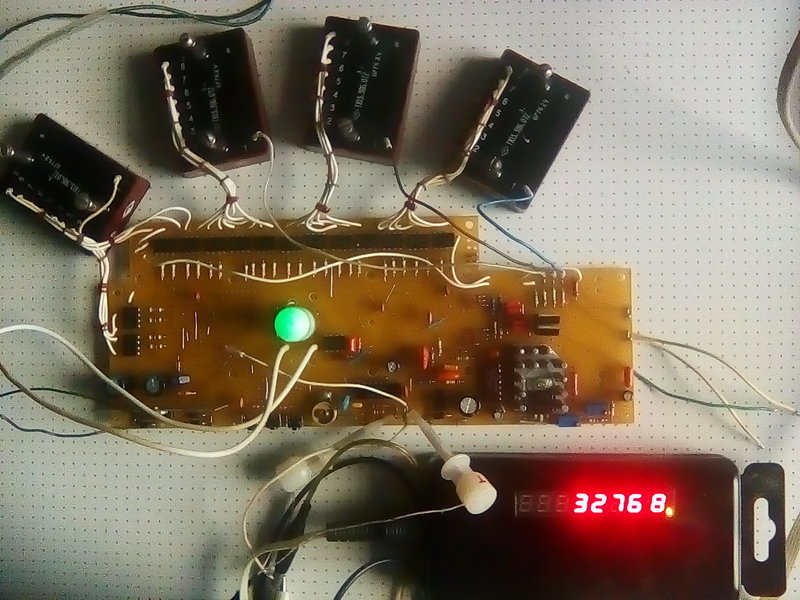

А это таблица такая.По ней часы можно настраивать.При наличии восьмиразрядного частотомера

Борисович

Продолжаем строить часы на ЭЛИ.
Большая часть монтажа сделана.
Неонка ТЛЗ секундами мигает

Борисович

Рекорд,

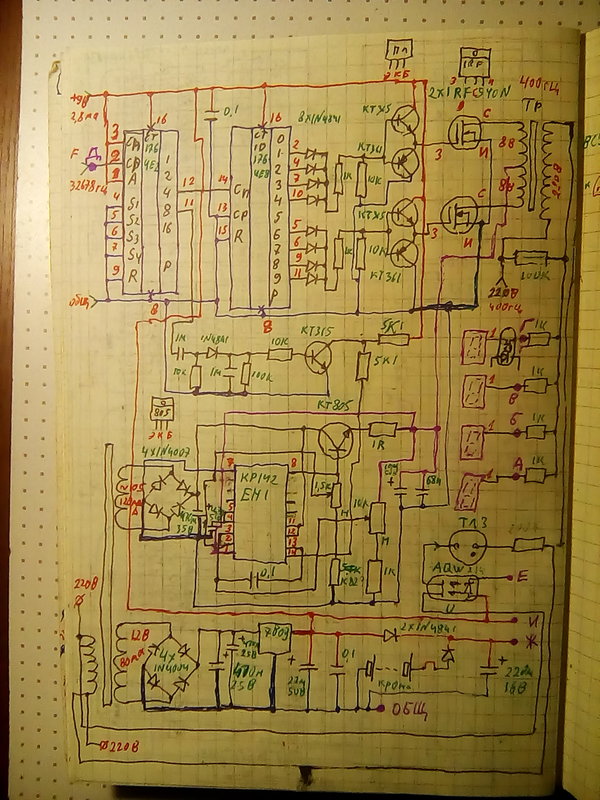

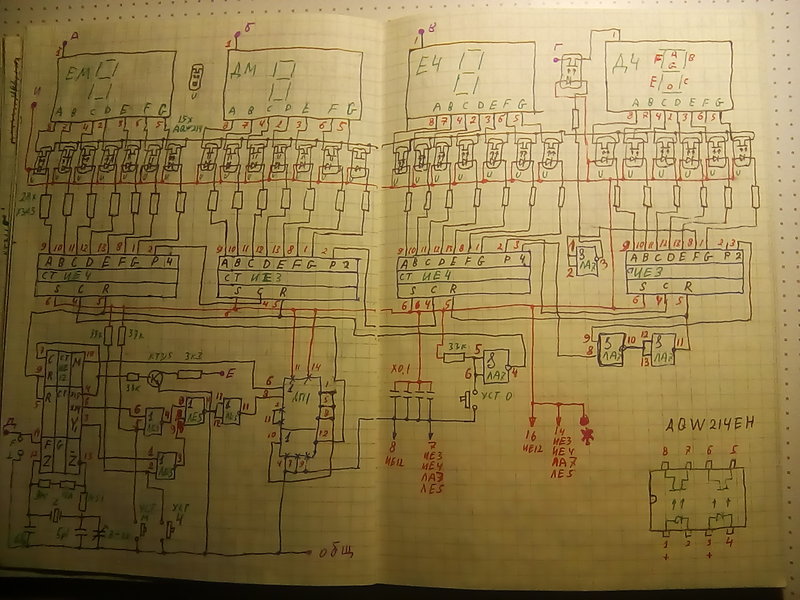

Вот схема

Борисович

С пропиткой сердечника

oldmao

Дык... Тайны есть везде, ежели физика процесса - тайна. У меня друг в конце 80-х перемотал транс от часов (молния, всё в уголь). Данные все были, намотал, собирает, и пробует холостой ход через лампочку (хорошо я надоумил, а то опять уголь). Там что-то за 100 мА. Разумеется, такого быть не должно. Д...

Борисович

Плата часов на ЭЛИ готова.
Работает нормально

Борисович

Смонтировал плату маленьких неплановых часов. http://forumimage.ru/uploads/20220527/165367697310056816.jpg http://forumimage.ru/uploads/20220527/165367697430137552.jpg Ну эти часы типа игрушечных.И по размеру и по устройству. Теперь монтаж остальных плат для часов на германии.Сначала стабилизаторы: ...

Борисович

Продолжаем строить часы на германии. Остановились они вот на этом. http://forumimage.ru/uploads/20220602/16541988264154785.jpg Смонтировал стабилизаторы -12 в, - 6 в и + 3 в.Проверил.Работают. http://forumimage.ru/uploads/20220602/165419891813619570.jpg Установил на стенде.Или как тут писали типа на...

Борисович

Замечена структура, смахивающая на аналог тиристора Тут это выполняет функцию стабилизатора тока для стабилитрона ( здесь - стабисторов).По теории не ко мне. я-б верно детали по эпохе, применил, А вот это - утопия.Или часы размером с холодильник. А так да,наверное круто: все П или МП ; Д-2 ; ДГ-Ц-2...

Борисович

Tronix писал(а): ↑
04 июн 2022, 14:44
Такой. Егор Летов

Ну это выходит ступил.
Личность мне весьма известная.
И вообще сейчас уже несколько легендарная.

Но мне из русского рока больше заходят Зоопарк и Агата Кристи

Tronix

Борисович писал(а): ↑
04 июн 2022, 14:28
А это кто такие?

Такой. Егор Летов с вокально-инструментальным ансаблем имени себя ГрОб.Ныне мертвый, конечно.

Борисович

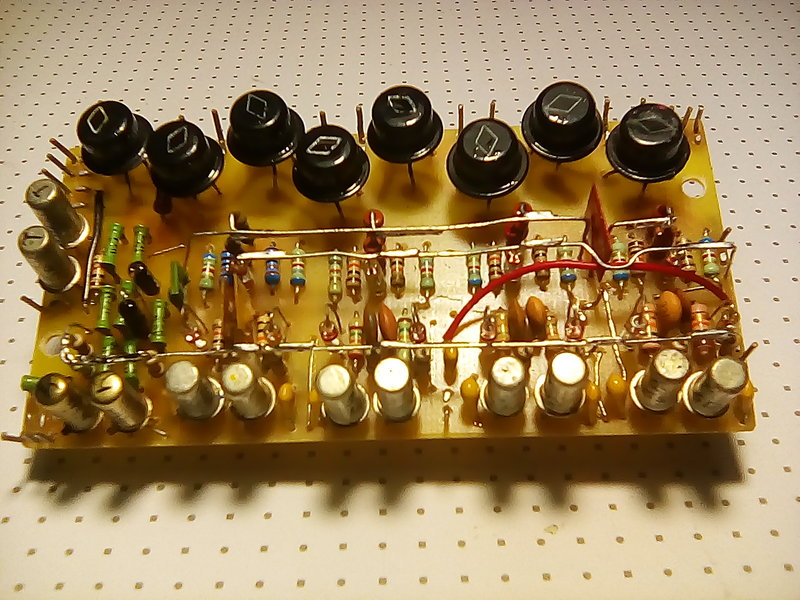

видимо с разбора "крупнокалькулятора Ну так как транзисторы ГТ2-306-308 с разбора плат от фактурных машин закончились. http://forumimage.ru/uploads/20220605/16544305593646562.jpg http://forumimage.ru/uploads/20220605/165443057796842921.jpg То дальше пойдут всякие разные: ГДРовские,польские,Тесловск...

Борисович

Продолжаем,про часы на германии. Домонтировал плату с КГ. http://forumimage.ru/uploads/20220604/165434669423977888.jpg На плате : кварцевый генератор 20000 Гц,один триггер и стабилизатор + 3 вольта. Подключил к макету макета.Включил.Работает. http://forumimage.ru/uploads/20220604/165434685071473261....

Борисович

Продолжаем. Смонтировал одну плату делителей частоты.Эта плата - делитель на 100. http://forumimage.ru/uploads/20220608/165465554504221913.jpg Установил на макет макета.Подключил.Включил.Заработало, но не сразу.Потому,что полного макета этой платы не делал.А номиналы деталей выбирал конструктивно,из...

Борисович

Смонтировал завершающую плату для часов на германии. http://forumimage.ru/uploads/20220611/165493825503294128.jpg http://forumimage.ru/uploads/20220611/165493826364548568.jpg Включил.Сразу не заработало.Оказалось,не нарисовал пару дорожек.Поставил перемычки.Заработало. Установил на макет макета.Вклю...

Tronix

В рот мне ногу, это божественно Надо статью на хабр запилить, показать этим выскочкам с их микроконтроллерами санкционными в чем силушка

Борисович

Настроил ход часов на германии,по Яндекс-времени.Получился уход около секунды в сутки.Полагаю нормально. Теперь буду делать корпуса.Для всех сделанных плат часов. http://forumimage.ru/uploads/20220615/165529716596491470.jpg Первыми будут те,которые на оранжевых светодиодах. Возможно буду делать карт...

Борисович

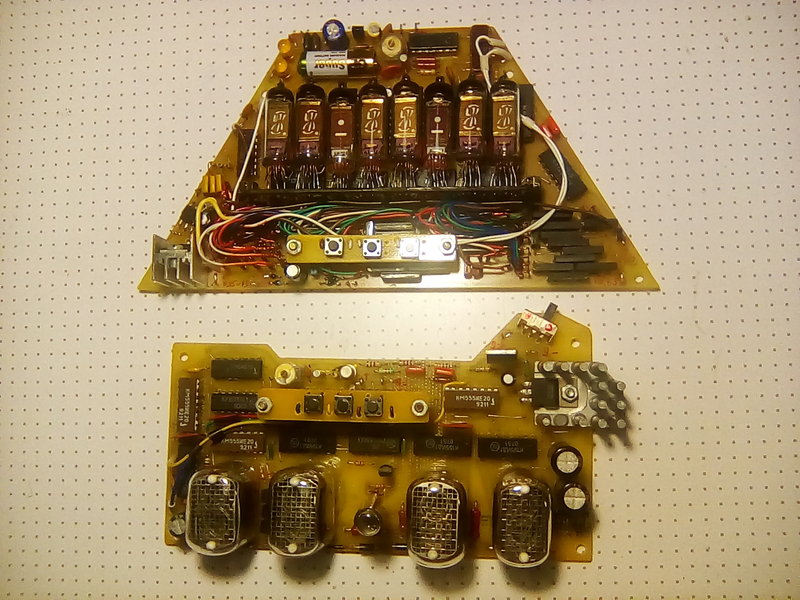

Преодолел лень и приступил к изготовлению корпусов часов. Первые. Часы на К155ИД8. Основание. http://forumimage.ru/uploads/20220719/165826046976404931.jpg Установка деталей. http://forumimage.ru/uploads/20220719/165826051472879574.jpg Монтаж.Включение .Работают. http://forumimage.ru/uploads/20220719...

Борисович

Покрасил корпус.

С неделю подождать.Для полного высыхания краски.
А теперь корпуса для часов на ИВ-2 и часов на ТТЛ микросхемах.

Борисович

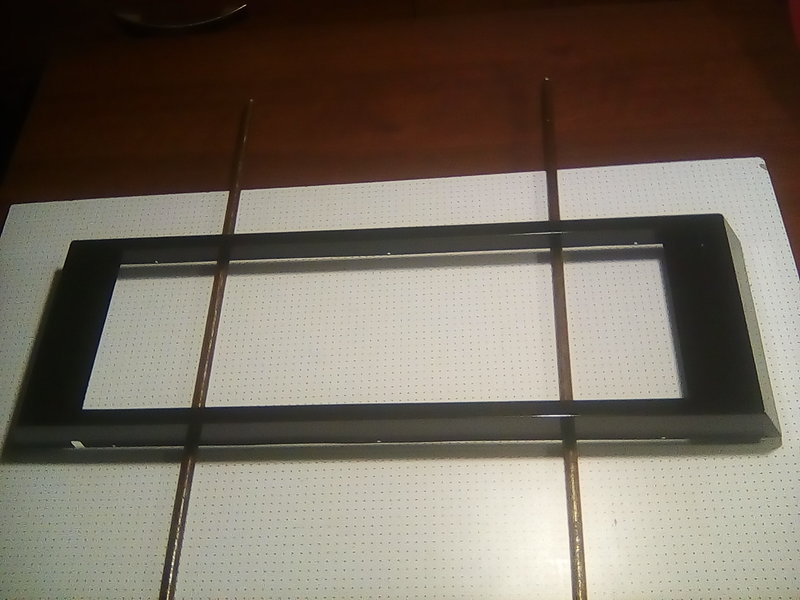

Продолжаем. Отпилил заготовки оснований для двух часов. Обработал в размер. http://forumimage.ru/uploads/20220722/165852067507376579.jpg Отпилить заготовки из листа длиной более метра циркуляркой у которой стол размером 190х200 мм довольно хитро.Но отпилилось. http://forumimage.ru/uploads/20220722/1...

Борисович

АлексейГрей писал(а): ↑
23 июл 2022, 01:19
А как вам это удалось ?

Ну полагаю,что с возрастом люди как бы начинают более спокойно к мелочам относиться.Возможно лет 30 назад такая сушилка и не прокатила бы.
А сейчас: экология на кухне в общий чертах не пострадала.Сушилка для не частого применения одобрена
