Вызывает уважение конструкция и исполнение. Да .Весьма крутая конструкция.Автор был весьма компетентен. Там АЦП на советской россыпи сделан внутри. Охренеть конструкция. Вот если бы она без микросхем была сделана.То это было бы - охренеть. А на микросхемах..... Был у меня термометр сделан около 85-...

А я сбацал коробку из веточек и спермоклея для часиков на ВМ80, чтоб голая плата не валялась просто так http://forumimage.ru/uploads/20230303/167782751200621649.jpg Какая-то шкатулка из фанеры из фикс-прайса за 99.9 руб. Варварски дремелем пропилил отверстие под экран, по разметке "на глазок", остав...

Продолжение. Сделал необходимое макетирование часов с индикатором и дешифратором от ТВ. http://forumimage.ru/uploads/20230306/167808421259162225.jpg http://forumimage.ru/uploads/20230306/167808421688447983.jpg http://forumimage.ru/uploads/20230306/16780842832763421.jpg Всё работает. Нарисовал схему....

А я тут что-то подумал-подумал, и развел платочку для часиков на i8080: http://forumimage.ru/uploads/20230508/168355590579716569.jpg Низ: http://forumimage.ru/uploads/20230508/168355590894676023.jpg Дичайший микс (мешанина) из smd 0402, 0805, qfn, DIP и МЛТ. Потому что делал под себя, ориентируясь н...

Tronix , ЭТО КРУТО. Вы создаёте новое отдельное направление в ЧАСОСТРОЕНИИ. ЧАСЫ НА ДРЕВНИХ МИКРОПРОЦЕССОРАХ. Или как их тогда называли. Кстати. Описания часов на подобной элементарной базе в Интернетах единичны. А готовые конструкции эксклюзивны. Tronix , даёшь крутые коробки для крутых часов на д...

Продолжение. Нарисовал схему часов, которые с индикацией дней недели на АЛС340. Так как тут решил использовать в качестве ключей транзисторные сборки.А в них выводы транзисторов в разные стороны. То приходится рисовать бреде-чуднУю полу-принципиальную,полу-монтажнную схему.С частичным учётом располо...

Борисович писал(а): ↑

01 июн 2023, 14:02

Да Вы уж как то чисто враг синих светодиодов.

Да.

Продолжение. Часы на ИВ-22 и мелком чудном ИВ-15. Типа подарочные,настенный вариант.Попросили сделать заодно с остальными. Макет. http://forumimage.ru/uploads/20230617/168700246820454749.jpg Схема.Ну тут всё просто. http://forumimage.ru/uploads/20230617/168700250302437820.jpg А вот теперь моральная ...

С этим экраном без нормального отладчика работать такое себе, это не ИН'ки или матричные светодиодики... Каждый раз доставать из панельки, стирать EEPROM'ку, прошивать EEPROM'ку, вставлять обратно в панельку - и так сотни раз на период рисования интерфейса - удобства доставляют мало. Да, я знаю что ...

Пилю потихоньку прошивку для часиков на 580ВМ80 с TFT-экранчиком. Набросал интерфейс а-ля "я у мамы UX/UI дизайнер". Избавился от чисел с запятой, перевел все на целочисленную арифметику, оптимизировал альфа-бленд. Сделал самую нудную часть, а именно режим установки и изменения даты/времени с кнопок...

А ещё приделать давление и какую нибудь анимацию нету мысли? Мысль конечно есть, а вот датчика давления - нет -) Я, честно говоря, тупанул и купил какой-то DHT11 на алишке, как я думал он может давление, а оказалось это просто влажность и температура, причем температура так себе - на луне скорее, ч...

Подкину идею. Да ну нет никакой проблемы купить этот датчик типа BME280 на алоэкспрессе - 200 рублей стоит в среднем по больнице. Проблема, что приедет он к новому году, а может и ваще не приедет, как в последнее время у меня заказы с алоэкспресс едут... Ну или шикануть и купить на озоне за 700 руб...

Тем временем с али приехал датчик BME280 температуры/влажности/давления: http://forumimage.ru/uploads/20231027/169839672428986665.jpg По этому случаю в интерфейсе опять появились снизу три плитки, как и было задумано с самого начального начала. Собственно, для температуры, влажности и давления: http...

Продолжение. По лету собирался часы на ЭЛТ макетировать. Но дети,внуки подогнали кошку - на временное хранение. А кошка оказалась электронщицей. Типа такой. http://forumimage.ru/uploads/20231028/169845522673266519.jpg Нет бы сериал смотрела, или на кухне помогала. А она дедушке взялась помогать. Чут...

Значит начал тут убирать часики в коробку в начале месяца и кокнул экранчик (потрачено): http://forumimage.ru/uploads/20231116/170012966904227030.jpg Перезаказал экран на али, и вот, спустя пару недель новый экран приехал, и теперь коробка собралась и закрылась: http://forumimage.ru/uploads/20231116...

Продолжение. Развёл плату для часов на вот таких индикаторах. Из неонок ТЛО. http://forumimage.ru/uploads/20231203/17016361606642223.jpg Получилось всё развести на одной плате,все 52( стало 53) микросхемы и всего 700 деталей. Причём так,что к плате только сетевой провод будет нужно подключить. http:...

Продолжение. Развёл плату часов на ИН8-2. http://forumimage.ru/uploads/20231215/170265977109033954.jpg http://forumimage.ru/uploads/20231215/170265980261938156.jpg Получилась меньше,чем ожидал. Следующая плата для часов на вот таких индикаторах и со пересчётом на 12 http://forumimage.ru/uploads/2023...

Продолжение. Развёл плату часов на светодиодах и индикацией дней недели на АЛС340. http://forumimage.ru/uploads/20231229/17038732164384240.jpg http://forumimage.ru/uploads/20231229/170387324577857045.jpg В них ключи на К125НТ1 в корпусе 401.14-1 с шагом выводов 1,25 мм. http://forumimage.ru/uploads/...

Продолжение. Развёл плату для часов с большими светодиодными индикаторами. http://forumimage.ru/uploads/20240105/170447869783115369.jpg http://forumimage.ru/uploads/20240105/170447872697891063.jpg Теперь осталось развести плату небольших часов на ИВ-22 и ИВ-15. Типа подарочные. Всего 6 микросхем htt...

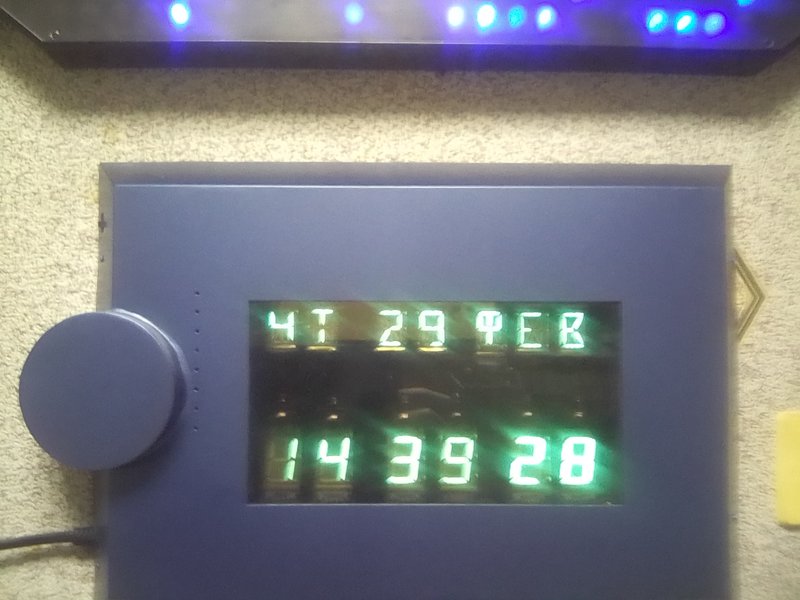

Сегодня первый раз 29 февраля, после запуска часов с полным календарём.
Все правильно переключилось

Продолжение. Нарисовал и вытравил ВСЕ платы для часов. Это сложные. http://forumimage.ru/uploads/20240627/171949888129892616.jpg Это самая большая. http://forumimage.ru/uploads/20240627/171949897120114140.jpg Она же,в процессе травления. http://forumimage.ru/uploads/20240627/171949902454909695.jpg Э...

Продолжение. Смонтировал плату для часов с римскими цифрами. http://forumimage.ru/uploads/20240816/172381918061607793.jpg Что то оказалось,что типа объёмный монтаж диодных дешифраторов занимает сильно много времени. http://forumimage.ru/uploads/20240816/172382066568473482.jpg В этих часах одна чудна...

Продолжение. Собрал плату полностью. http://forumimage.ru/uploads/20240818/17240074304064880.jpg Включил.Сразу не заработало. Но после небольших манипуляций - всё заработало. http://forumimage.ru/uploads/20240818/17240076021249975.jpg http://forumimage.ru/uploads/20240818/172400760351252516.jpg http...

Продолжение. Собрал плату. http://forumimage.ru/uploads/20240823/17244356630256986.jpg А это 264 серия. http://forumimage.ru/uploads/20240823/172443576341664366.jpg Ну эта серия из 70-х.В антикварном уже корпусе "Тропа".Применялась в первых настольных калькуляторах на ВЛИ. Платы от которых недавно С...

http://forumimage.ru/uploads/20240915/172641416900554638.jpg здесь при разработке Борисович поросил (ТЗ :) ) "чтобы был полностью на германии и обязательно на диодах/стабилитронах 7ГЕ2А". В схеме использовано 2 ГСТ (связанных в один узел (для экономии числа деталей)): - первый ГСТ (на Т2) для питан...

Можно ли вместо стабисторов в ГСТ использовать диод, а для стабилизатора напряжения стабилитрон? 7ГЕ2А имеет напряжение стабилизации 1,3..1,6 вольт и работает от 1мА (в схеме токи через 7ГЕ2А выбраны на уровне 2..2,5мА) Если заменить 5х7ГЕ2А на стабилитрон (Д814А примерно), нужно увеличить ток пита...

Тот фазоинвертер, что на схеме дяди Фёдора не надо настраивать вообще Плечи самобалансируются за счёт катодной связи 6Н7С Вы не поняли , его надо не балансировать а разбалансировать что-бы этим исправить несиметричность выходного каскада , мы ведь рассматриваем усилитель в целом а не отдельный абст...
