АлексейГрей

Борисович писал(а): ↑
22 июл 2022, 23:25
А главное,убедил бабку это опробовать.

Странно! А как вам это удалось?
Мне то проще, есть сарай, гараж, там моя вотчина, но в доме на плите!? Однозначно отгребу!

Борисович

Так как сушка получилась хорошо и быстро. Вклеил стекло и закрыл часы. http://forumimage.ru/uploads/20220723/165855798938916020.jpg http://forumimage.ru/uploads/20220723/165855799458156939.jpg http://forumimage.ru/uploads/20220723/165855800257473527.jpg Высота цифры - 110 мм.Глубина корпуса - 30 мм....

Борисович

Продолжение. Основание для часов на ТТЛ. http://forumimage.ru/uploads/20220726/165881658637703964.jpg С установленными деталями. http://forumimage.ru/uploads/20220726/165881663212837825.jpg Эскиз крышки.Довольно хитрая ожидается разметка. http://forumimage.ru/uploads/20220726/165881669768691272.jpg ...

Борисович

Продолжение. Часы на ТТЛ. Сделал точную разметку отверстий под индикаторы.Индикаторы по наружному размеру весьма разные.Разница в размерах бывает до 2 мм. Так что,каждое отверстие индивидуальное.По высоте подбирал при изготовлении платы.Срок службы этих индикаторов достаточный.Замена не планируется....

Alexmax

Лет 10 назад делал проекционные часы, чтоб значит ночью в темноте знать который час, без лишних движений, только открыв глаз. )) Часовой механизм от китайских наручных часов, дисплей переделан в инверсный режим, шлейф к дисплею самодельный, чтоб убрать плату в сторону и сделать индикатор на просвет....

Борисович

Продолжение. Покрасил крышки.Высушил. Часы на ИВ-2. Сделал монтаж.Включил.Работают.Потребление 5 VA.Нормально. http://forumimage.ru/uploads/20220730/165918164745903765.jpg Вклеил стекло.Закрыл.Включил. Цифры весьма оригинальные. Мелковаты,но тут что уж сделаешь. http://forumimage.ru/uploads/20220730...

Борисович

Продолжаем. Часы на ТТЛ. Сделал монтаж.Включил.Работает.Потребление около 8 VA.Нормально. http://forumimage.ru/uploads/20220731/16592843758219651.jpg Закрыл. http://forumimage.ru/uploads/20220731/165928442611658450.jpg Третьи часы сделаны. С кусочком интерьера. http://forumimage.ru/uploads/20220731/...

Борисович

гу-50 , Так со схемой и управлением как раз никаких проблем то и нет. Вот схема от часов которые выше.Которые на ЭЛИ.Там питание индикаторов 220в 400 Гц. http://forumimage.ru/uploads/20220802/165946456229171057.jpg А это их плата работает. http://forumimage.ru/uploads/20220802/165946466157434320.jp...

Борисович

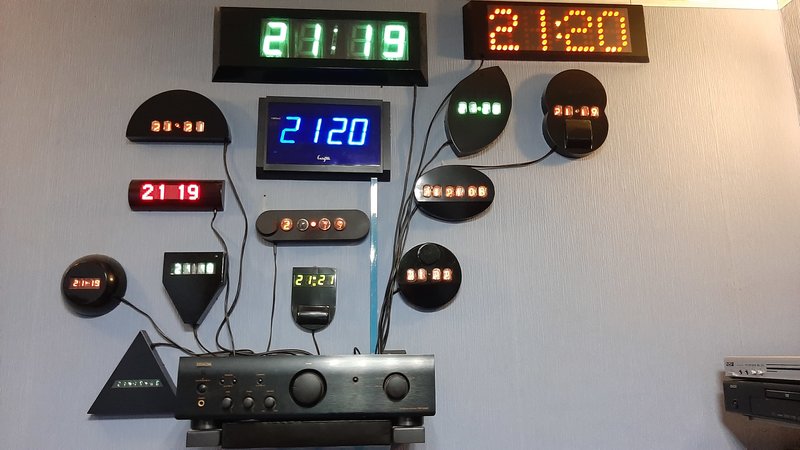

Повесили сделанные часы на постоянное место.
Теперь стало вот так

Борисович

Продолжение. Отрезал и подогнал основание. http://forumimage.ru/uploads/20220804/165965216894931116.jpg Полушаманскими способами разметил отверстия для крепления платы.Просверлил,нарезал резьбу. Примерил плату.Отверстия подошли. http://forumimage.ru/uploads/20220804/165965235805094490.jpg Основание ...

Борисович

понравились молотковые серебро и золото, Ну молотковые эмали - это было весьма круто. Минус - требовали горячей сушки. Но были очень прочные и долговечные. Пример: покрашено было более 40 лет назад,зелёной молотковой эмалью.Сохранилось очень хорошо. http://forumimage.ru/uploads/20220806/16597677399...

Борисович

У них же вроде ресурс 5000 часов По справочнику - да.Ресурс примерно такой указан. Но в реалиях, у единичных ВЛИ при статической индикации ресурс значительно больше. У меня есть часы сделанные году в 83-84. И работающие с тех времён почти не выключаясь. http://forumimage.ru/uploads/20220806/1659821...

Борисович

Продолжение. На плоскости камня подправляем плоскость. http://forumimage.ru/uploads/20220808/165999431198252682.jpg Составляет другую импровизушную оснастку.И приклеваем боковину. http://forumimage.ru/uploads/20220808/165999441506469637.jpg Потом третью.И приклеиваем другую боковину http://forumimag...

Борисович

Продолжение. Подправил плоскость. http://forumimage.ru/uploads/20220809/16600836918319429.jpg Сделал отверстия для доступа к кнопками.Здесь под ручку - общедоступный предмет. Приклеил ножки. http://forumimage.ru/uploads/20220809/166008409077055187.jpg А это керн для пластика.Удобная штука. http://fo...

Борисович

Продолжение. Определил размеры задней крышки.Разметил ,отрезал,подогнал. Сделал отверстие для провода питания. Примерил.Подходит. http://forumimage.ru/uploads/20220810/166017195984825144.jpg Приклеил упоры для крышки и приливы под резьбу. Примерил всё в сборе.Подходит. http://forumimage.ru/uploads/2...

Hauenstein

Корпус выпилил из ламината, который остался после ремонта. Неплохой материал для изготовления корпусов, но надо учитывать, что толщина его около 8 мм. Вот ещё примеры изготовления корпусов из ламината: http://forumimage.ru/thumbs/20220812/166030695784739668.jpg http://forumimage.ru/thumbs/20220812/1...

Борисович

Продолжение. Маленький корпус высох. Устанавливаем чёрную деталь за индикаторами. http://forumimage.ru/uploads/20220814/166046630883876829.jpg Подключаем провод питания. http://forumimage.ru/uploads/20220814/166046635084963872.jpg Устанавливаем плату в корпус.Закрываем корпус.Включаем. Работает. Пот...

Борисович

Продолжение. Сделал проводный монтаж.Включил.Работают. http://forumimage.ru/uploads/20220823/166125684519819126.jpg Покрасил.Высушил.Закрыл.Нормально. http://forumimage.ru/uploads/20220823/16612569130550532.jpg http://forumimage.ru/uploads/20220823/16612569136487240.jpg Потребление 11,5 VA. Шестые ч...

Борисович

Продолжение. Основание часов на германии будет из детали от неизвестного импортного аппарата. http://forumimage.ru/uploads/20220824/166137855730221125.jpg http://forumimage.ru/uploads/20220824/166137855804503556.jpg А это примерный тест на лишние звуки при работе трансформатора в корпусе. http://for...

Борисович

Продолжение. Прикинул такую компоновку. http://forumimage.ru/uploads/20220826/166154362508735499.jpg И такую. http://forumimage.ru/uploads/20220826/166154365517771050.jpg Остановился на первоначальной Разметил.Отрезал.Загнул. http://forumimage.ru/uploads/20220826/166154372591302536.jpg Закрепил тран...

Борисович

Продолжение. Покрасил крышку.Закрыл. http://forumimage.ru/uploads/20220921/166373100162033878.jpg С кусочком интерьера. http://forumimage.ru/uploads/20220921/16637310378258416.jpg Седьмые часы сделаны. Часы на германии. 129 транзисторов,300 диодов,11 селенов. Всего насчитал 1075 деталей. Потребление...

Борисович

Хвастаюсь. Хороший человек с Радиокота сделал мне плату управления часов на ЭЛТ. http://forumimage.ru/uploads/20221008/166521027460824578.jpg http://forumimage.ru/uploads/20221008/166521029693635141.jpg Теперь осталось приделать к этой плате осциллограф на ЛО-247. http://forumimage.ru/uploads/202210...

Борисович

ВТОРОЙ БРЕДО - ПРОЖЕКТ , КОТОРЫЙ ЧАСЫ НА ЭЛТ. Уже коротко тута показывал,но как то незаметно прошло. Повторю. Хороший человек с Радиокота сделал мне плату управления для часов на ЭЛТ. http://forumimage.ru/uploads/20221130/166985093033609562.jpg http://forumimage.ru/uploads/20221130/16698509382943878...

Борисович

Так как подготовка в НГ внезапно завершилась.То. Начинаем новый БРЕДО-ЗОМБО- ПРОЕКТ. ЧАСЫ С РИМСКИМИ ЦИФРАМИ НА ИВ-17. ИВ-17 это 18-ти разрядный индикатор,который может буквы выводить. Типа вот так. http://forumimage.ru/uploads/20221226/167208511702481689.jpg Может и римские цифры рисовать получится...

Борисович

Ну вот.Всё получилось. Макет счётчика,с дешифратором римских цифр. http://forumimage.ru/uploads/20221228/167219082758345371.jpg http://forumimage.ru/uploads/20221228/167219082850819291.jpg И всего то 78 диодов. Потребление 25 в 16 ма, 9в 0,3 ма.Вместе с индикаторами. ПЗУ - отдыхает. Такие цифры полу...

vladnik

А дальше надо найти большую бумагу в клетку.И попытаться нарисовать таблицу.И по ней выяснить - и какие же сегменты и когда должны светиться. Ламп там ожидается 5 штук. Миллиметровка, коллега. В канцтоварах, ещё можно купить. Когда-то тоже рисовал, по таймингам - http://forumimage.ru/thumbs/2023011...

Борисович

Продолжение.

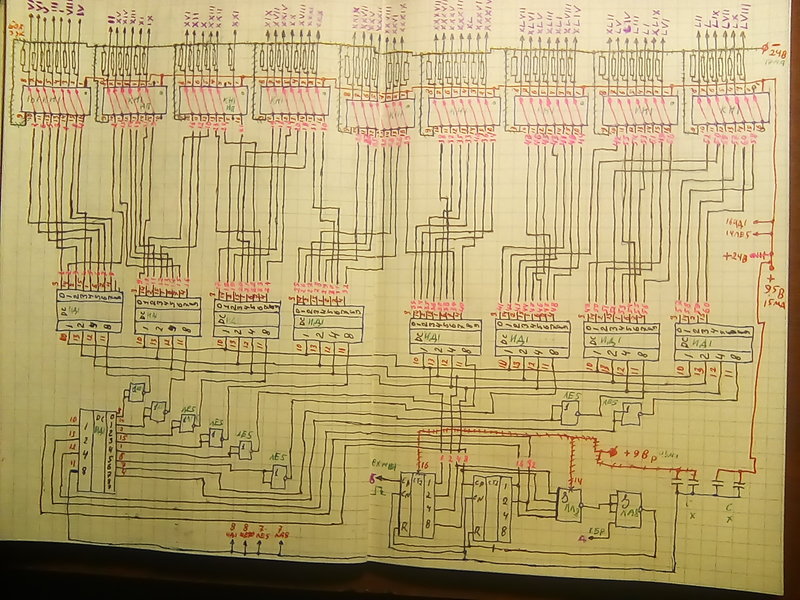

Нарисовал схему счётчика на 60 и дешифратора 6 входов на 60 выходов.

Схема то и не сложная.И удобно компонуется на плате.И половина дорожек ожидаются - прямые.Нормально.
Осталось пририсовать дешифратор 60 на 27.

Борисович

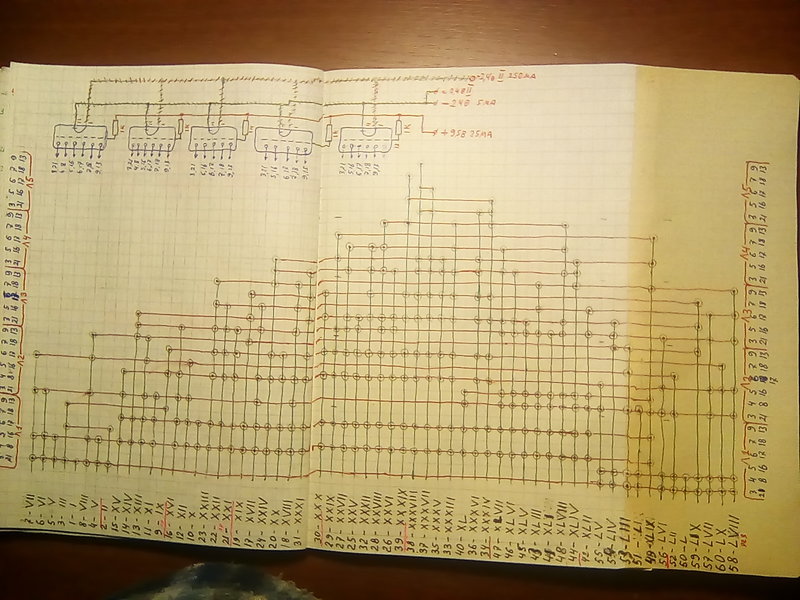

Продолжение. Пририсовал дешифратор 60 на 27.

В нём только диоды.Схема заодно и рисунок разводки платы в масштабе 2:1.
Остались КГ с делителем и БП

Tronix

Тут надыбал в количествах ИН-1, поэтому решил сбацать еще одни часики. С dc/dc не мудрил, а повторил уже известную понятную схему на NE555 (ака КР1006ВИ1), повышайка с 12 вольт: http://forumimage.ru/uploads/20230131/167514792131062230.jpg В этот раз даже на удивление мощная вышла, когда поигрался с ...

Борисович

Продолжение. Сделал необходимое макетирование часов на ИВ-11 и 264 серии. http://forumimage.ru/uploads/20230131/167515166799749082.jpg http://forumimage.ru/uploads/20230131/167515166858103359.jpg 264 серия с 176 серией совместилась нормально.Причём без дополнительных элементов. Гашение нуля на АQW-2...

Борисович

Продолжение. Следующая усиленная бредо-затея. Часы на неонках ТЛЗ и ещё 561серии,198 серии ,а так же AQW-214. http://forumimage.ru/uploads/20230201/167529062816978378.jpg А это - макет цифры. http://forumimage.ru/uploads/20230201/167529069931306147.jpg А тут - макет всех сразу включеных цифр. http:/...

Tronix

Что-то не понял, для какой цифры дополнительная точка в правом верхнем углу. Я тоже не понял, но думаю для фигурной шестерки, с завитушкой. А я тут 1-wire и uart завел на КР1816ВЕ39. Прикольный конечно камень. Порадовало что у него нет команды вычитания (оно делается через комплементарное сложение)...

Tronix

Поднял i2c, завел PCF8563, таким образом скелет прошивки готов. Расставил детальки на плате, прихватил в паре точек. Наверно так все и будет. http://forumimage.ru/uploads/20230203/167543557452488945.jpg Вроде была у меня катушка МГТФ, куда дел... ((( Пойду копать. Всем хороши параллельные шины, кром...

Tronix

И почему К580ИР82 на не К555ИР23 ? К555ИР23 сюда вообще не очень, ибо для нее нужно сигнал строба инвертировать. Можно было К555ИР22, но у нее разводка ног неудобная. Поэтому 580ИР82 - там с одной стороны подряд вход, с другой стороны подряд выход. А в целом без разницы. Как полагаете отлаживаться ...

Tronix

Немножко попаял проводочков: http://forumimage.ru/uploads/20230204/167550387787969754.jpg Ну, основное - питалово 5в, шину адреса, шину данных, на ВВ55, на ПЗУ-ху. Кондеров по питанию немного добавил на всякий. Повышайку DC/DC на 200 вольт пока отключил во избежание: http://forumimage.ru/uploads/202...

Tronix

Это у вас есть цельный отладочный модуль ПО с обменом по UART ? В смысле модуль? Обычный китайский USB-свисток на CH340, типа того: https://duino.ru/wa-data/public/shop/products/66/18/1866/images/4873/4873.750.jpg В венде прикидывается COM-портом, особенно если ему для него драйвера скормить. На вы...

Tronix

Во-во! Ассемблер учит учитывать такты исполнения команды Смотря какой ассемблер -) Например, если мы возьмем архитектуру ARM, да еще и какую-нибудь современную типа ARMv8/thumbs, то там команды могут а) спариваться, причем не с рядом идущей командой, а в зависимости от префетча с командами использу...

Tronix

Вообщем, на время отладки и пока не готов модуль с ИН-ками, прицепил на ту же шину i2c, где у меня висит и RTC - экранчик 16x2 http://forumimage.ru/uploads/20230206/167570334971265133.jpg Зачем? Да честно даже не очень могу объяснить... Основная отладочная инфа у меня летит в UART, а экран... Ну хот...

Борисович

Продолжение. Приделал оптроны. http://forumimage.ru/uploads/20230207/167575025900691891.jpg Включил в розетку.Работает. Цифры получились такие. http://forumimage.ru/uploads/20230207/167575060288886357.jpg http://forumimage.ru/uploads/20230207/167575060338818293.jpg http://forumimage.ru/uploads/20230...

Tronix

Не знал Ну я на 100% не утверждаю, просто так кажется. Мои слова не нужно как прописную истину воспринимать. Меж тем подсобрал все во-едино и запустил наконец ИН-ки, собственно: http://forumimage.ru/uploads/20230207/167579006650611932.jpg Дело не обошлось без дохлых ИД1 конечно, пришлось одну менят...

Tronix

Фух, ну вроде все глюки победил, настроил точнее синхронизацию событий по таймеру, а именно переключение между тремя режимами - отображение времени, отображение температуры, "регенерация". А, точку еще мигающую разделительную вкорячил. Ну, кнопачки еще установки времени. Железо и программную часть н...

Tronix

Денек погонял поделку в закрытом пластиковом контейнере из фикс-прайса и все-таки решил убрать КРЕНку и заменить ее на нормальный современный dc/dc понижающий. Потому что радиатор греется примерно до ~70C, что как бы и нормально для 7805, за рамки температурные не выходит, но в закрытом пространстве...

Борисович

Продолжение. Собрал макет счётчика на 6 с дешифратором. http://forumimage.ru/uploads/20230212/167619652026397697.jpg Ну тут деталей поменьше.Раза в полтора. А для рисования схемы потребовалось сделать прикидки разводки.Что бы потом ,из разводки платы не получился сильный квест. В результате схема вы...

Vygandas

АЛС 329 По данным с интернета похоже на АЛС329Ж , но сколько данных нашлось то все очень мутно ... типа должно быть 4 разряда без запятых, а тут они есть. Да и корпус непонятный , сэкономленный наверно пигмент , такое впечатление что дитё начала 90-х Фото с интернета : http://forumimage.ru/uploads/...

Tronix

i8080 ? (или i8008 ????) Да было бы не плохо на i8008 собрать, но пока не нашел где его добыть не по цене трешки в центре москвы. Так что будем по людски, по простому, на ВМ80: http://forumimage.ru/uploads/20230219/167679017870313844.jpg Пока, как обычно, просто расставлены детальки и прихвачены в ...

YSW

И не отходя от кассы "скелет" в корпусе.Собиралось в 2017 году.

Tronix

Покрутил немножка вчера вечерком МГТФчик: http://forumimage.ru/uploads/20230221/167697416866345514.jpg Платка приняла такой вид - по сравнению с предыдущей фоткой тут добавился декодер адреса, если его можно так назвать, на 155ЛН1, пищалка, резисторы возле кварца, блокировочные кондеры: http://forum...

Tronix

Немного пришлось терраморфировать плату для впихуевывания батарейного отсека, а так же запаял на плату мой любимый RTC PCF8563: http://forumimage.ru/uploads/20230223/167713627531269529.jpg Ну и замастырил наконец какие-никакие, но часики: http://forumimage.ru/uploads/20230223/167713593573344161.jpg ...

Tronix

У вас оно по распределению адресного пространства напоминает МС2717, или как получилось, так получилось? Что такое MC2117 не ведаю, получилось как проще всего - /CE на ПЗУ просто сигнал A15, а /CE на RAM - инвертированный A15. Таким образом 0000-7FFF = ROM; 8000-FFFF = RAM. Меж тем добавил и сюда т...

Борисович

Продолжение. Сделал необходимое макетирование часов на ИН8-2 и Кр1109 КТ1. http://forumimage.ru/uploads/20230301/167768690249405371.jpg http://forumimage.ru/uploads/20230301/167768690396852739.jpg Нарисовал схему. http://forumimage.ru/uploads/20230301/167768694803296272.jpg Получилось нормально. И в...
