Serjio

Всё проблема разрешилась! Тему можно закрыть.

Serjio

ahmed_swarovski
Не одно и тоже!!!!!!!!!!!!!!! И частота тут ни при чём!

C2336--180V, C2336A--200V, C2336B--250V. Понапишут блин, советчики!

http://pdf1.alldatasheet.com/datasheet- ... C2336.html

Serjio

4) ИБП "APC Smart-UPS 400", 2 экземпляра. Аккумуляторы сдохли. http://forumimage.ru/thumbs/20101119/12901931641000876.jpg http://forumimage.ru/thumbs/20101120/129024874315003045.jpg http://forumimage.ru/thumbs/20101120/129024875927001355.jpg http://forumimage.ru/thumbs/20101120/129024879228003738.j...

Serjio

Максим писал(а):Снимал на цифровик CASIO, 12 мегапикселей.
Звук у камеры мне честно сказать не очень нравится...

Да и изображение не фонтан! Нет слов, китайцы это что то с чем то!

Serjio

Спасибо! У меня третья похуже, не разборчиво. Но у вас тоже искажения где то 30%, а может из за того что на телефон записано!

Serjio

Ну я бы не сказал что это хорошо! Можешь заснять только третий канал?

Serjio

http://zalil.ru/32610464 Видео работы механизма. Схемы разные. Даже набор логики менялся с 84 по 92 (кажется) годы. Питание в норме, как положено, где должно быть 5 вольт, там 5 вольт. Я не могу понять, почему механизм срабатывает именно так, костыли в виде повышения напряжения итд не хочется приде...

Serjio

A.T.
А что вы дальше с телеком будете делать? Если на детали пойдёт, то нужен дмв блок!

Serjio

Москва, Измайлово, Электроника-205. Первая тихо (если без усилителя), искажения типа "ступенька". С усилителем погромче, но искажения есть. Вторая и третья - привелись к нормальному уровню с помощью штатных подстроечников, качество мерзейшее, как будто дикторы сухой крупой рот набили, та же ступень...

Serjio

Интересует качество приёма 3-й программы проводного вещания, уровень громкости, искажения, посторонний фон. 3-я программа-это радио "Говорит Москва". Отпишитесь у кого ещё работает радиоточка, а то не пойму где проблема, в сети или в приёмнике? Может есть способ качественной проверки приёмника без с...

Serjio

Спасибо! Так сказать процесс пошёл.

Serjio

Павел01
Сила аппарата не в дизайне, а в применённых внутри технических решениях! Пока не разбирал, а только отмыл! На нём пломба стоит, хотел сфоткать так сказать в девственном состоянии!

Но разбирать придётся, работает ужасно.

Serjio

RV3DOI писал(а):Это надо написать В Г Харченко, только он занимается сбором и оформлением информации для сайта

Спасибо! Напишу.

Serjio

Вот сделал более менее нормальные фотки аппарата! Если нужно вышлю с полным разрешением.
Просьба к модераторам, посодействовать и определить в музей сайта.

Serjio

Кирдык ей, по видимому, настал еще до меня, предыдущие владельци заботливо отломали лепесток от подвижной планки, выжимающей переключатель при записи. :ROFL: От этого она не сгорит! Она выгорает при неисправности стабилизатора питания(что и было в вашем случае)! Лепесток ломается при слишком сильно...

Serjio

Хотя повышение напряжения на ногах может быть вызвано повышением питающего до 12, так что попробую померять еще при 9,3. Микросхема выдержит максимум 10 вольт, при 12 ей кирдык причём сразу! :no: :no: :no: Транзисторы надо проверить генератора, т.е. которые в микросхеме. Они звонятся на ножках микр...

Serjio

SAMeon писал(а):но как-то ни схема не инструкция не прояснила мне толком, как этой дьявольской штукой пользоваться... с электронным проблем нет

А в чём проблема то? Обычный стрелочный авометр, кстати иногда лучше цифрового!

Serjio

SAMeon писал(а):Очень нужно фото задней крышки Ц4352, которая батарейки прикрывает, на ней схема подключени должна быть как я понял...

Ну вот держи!

http://www.24au.ru/1325928/ Мог бы и сам найти, не проблема!

Serjio

Судя по напряжениям, микра системы стирания скончалась, так например, на первой ноге вместо 8,6В - 11,1, а на второй столькоже, но только вместо 0,8. Менять пока неначто, но как будут сдвиги, я напишу. Спешите с выводами вы! :) На 2 контакте тоже должно быть 8.6 вольт(по схеме), 0.8 должно быть на ...

Serjio

Основного, который от движка к тонвалам. Насчет напряжений на лапках микросхемы, на схеме(моей) указано сразу 3 значения, их плохо видно, но разобрать впринципе возможно, это я так понимаю, напряжение воспроизведения переменное, напряжение воспроизведения постоянное и напряжение записи переменное? ...

Serjio

DeZ писал(а):Набор радиогубителя у меня есть, совсем не то.

Это я не про тот, который с измерителем RLC и без индикаторов! Был ещё один набор, где то в Химках делался. Схема похоже от туда, только там индикаторов 5 или 6 было(ив-3--ив6).

Serjio

Произведение какого нибудь кооператива 90х годов! Но вроде неплохо собрано. Было что то похожее называлось по моему "набор радиолюбителя", году в 1988-1991. Там ещё был блок питания и частотомер, собиралось в одну стойку. Где то в Радио печаталась фотография.

Serjio

Seriy{tan} Там три пассика! Которого нужна длина? Микросхема К237УЛ3 там работает и на запись и на воспроизведение, если она не исправна, то воспроизведение тоже будет не нормальное. В вашем случае надо смотреть переключатель режимов, ну и померять режимы генератора стирания по напряжению. Ну а мик...

Serjio

Рекорд писал(а): Подойдет распространенный транзистор КТ829 из телевизоров 3УСЦТ,надо только учитывать разницу в цоколевке.

Не только цоколёвка, но и корпус другой, да стоит он в два раза дороже!

Serjio

Ну дык я же писал про коэффициент передачи! У вас мощный транзистор не раскачивается(не открывается) до конца, поэтому не выдаёт нужный ток. Ищите 972, либо делайте схему составного транзистора из 817+502(503). Можно ещё обмотки двигателя прозвонить-дожно быть одинаковое сопротивление(возможно одна ...

Serjio

Всмысле-да.

Если ставить 817, надо выбрать с максимальным коэффициентом передачи!

Serjio

Ещё не плохо бы померять ток покоя УНЧ и проверить стабилизатор двигателя!

КТ972Б допустимо заменить на КТ817, КТ815, КТ819.
Не стоит этого делать, 972 составной, замена не адекватная!

Serjio

homero
Это вы к чему?

Для понимающих:
http://www.powersmartsystems.ru/sic-safco.html

Serjio

Вот обзавидуйтесь! Вещь!!!!!!!!!!!!!!

$:-\$

Serjio

Andrey67
Отписал в личку!

Serjio

tvmaster писал(а): Сервисный только за деньги.

Сколько денег хочешь?

Serjio

Andrey67 У меня на этой смазке HP принтер уже 6 лет пашет(тьфу-тьфу-тьфу), тока я взял СИ-200. Пару месяцев назад вскрывал посмотреть, смазка на месте! А по поводу очистителя-зря не берёте, вещь хорошая. Не сушит резину, чистит лучше спирта и оставляет чуть масляную плёнку, не проскальзывает бумага...

Serjio

Andrey67
Я смотрю вы богаты мануалами! Нет ли случайно на балалайку, которая у меня в подписи Philips AZ8040?

Serjio

Plain Это вообще то для смазки термоплёнки в лазерных принтерах подходит! Кстати дефицит! А так - мажте, это Ваши проблемы (лично я разницы между солидолом и литолом не вижу). :bravo: :bravo: :bravo: Andrey67 Спасибо за старания! Мне бы для Сони, с JVC проще. А вы случайно не знаете маркировку жидк...

Serjio

Andrey67 Спасибо за информацию по поводу цвета и маркировки смазки! :yes: Года 2 назад пришла партия PANASONIC NV-MV40 везде была вот эта жёлтая смазка. Пролистал штук пять мануалов (Sony,JVC,Panasonic), не пишут они маркировку, только у JVC нашёл--- Grease KYODO-SH-P. Ну и как это расшифровать? :d...

Serjio

DONATAS
Вот этот:
Область применения смазки Литол-24:
Подшипники качения и скольжения всех типов, шарниры, зубчатые и другие передачи, поверхности трения колесных и гусеничных транспортных средств, индустриальных механизмов, электрических машин и т. п.

Ну и где тут точные механизмы?

Serjio

Andrey67
Эта смазка никогда не была японской, её делают китайцы, а наклейки клеют в России.

К Панасонику вообще не имеет никакого отношения! 80% видаков приходило с завода именно с этой смазкой!

Serjio

Смазываю такой смазкой до сих пор видаки, ничего там не клинит. Поищите только белого цвета, эта чуть похуже! Вытирается салфеткой элементарно, а спиртом вообще на раз. Ушло уже 2 банки, проблем нет. Литол течёт и темнеет!

Serjio

Я уже выше писал про 100 шт электролитов, они как раз К50-35 в чёрной плёнке Воронежского завода 92 года выпуска---редкостное дерьмо.

Serjio

ahmed_swarovski По поводу разрекламированного приборчика ESR-micro v4.0 не обольщайтесь--это всего лишь игрушка, содранная с австралийского оригинала конструктора для самостоятельной сборки! Во первых-точность измерения ESR сомнительна, так как метод измерения не позволяет получить точность более 1...

Serjio

Советские, особенно с 90 по 95 год не стоит брать точно, из упаковки 100 шт до сегодня дожили 20 штук и тоже какие то не очень! Из дешовых тебе уже Джамиконы посоветовали--подтверждаю, неплохие конденсаторы, и TEAPO! :) А из хороших--ELNA (30 лет--параметры в норме), Sanyo (особенно танталовые--30ле...

Serjio

Судя по сопротивлению---то 12 вольт, но может быть и 6 вольтовый, но не больше! :) Есть у меня вот такой раритет, в своё время доставался за большие деньги для пайки МОП микросхем в злектронных часах. Сейчас им не пользуюсь ибо паяльная станция лучше! http://forumimage.ru/thumbs/20120118/13268738731...

Serjio

OGO
Похож, но не он!

У моего магнит больше, припаечной колодки нет, крашенный он.

Serjio

1) Размеры: 69,5х35мм, сопротивление-8,5 ом, масса 144гр. Похож на 0.25ГД-1, но не он! Предположительно - это что то прибалтийское. http://forumimage.ru/thumbs/20171005/15071874460688575.jpg http://forumimage.ru/thumbs/20171005/150718759111741523.jpg http://forumimage.ru/thumbs/20171005/150718765167...

Serjio

Приборчиков для обмера конденсаторов несколько все сделанные собственноручно, но дело не в этом!

Павел01
Фото в принципе можно, но не охота делать!
ПО ДИПОЛЬ
Армения, Камо ;
ОАО ЭЛЕКОНД
Россия, Сарапул;
ну и катионовские 50х50, как повезёт!

Serjio

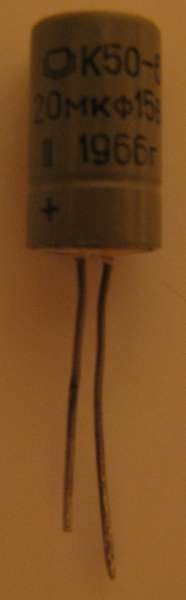

Вот ещё одно "чудо". При том, что он на 20! лет моложе у него ЭПС--15.5 ом, ёмкость--13.68 мкФ, но зато в нём и компаунд, и ромб, и корпус лаком залит!

Serjio

Ромбика нет!!! :) Корпус серого цвета. Не первый раз сталкиваюсь с новосибирскими деталями, качество приятно радует. :thumbs_up vovan.feo Не часто сталкивался с Армянскими кондёрами (не дожили они до конца 80х :ROFL: ), а вот катионовские напрягают по самые помидоры (не живут больше 3х лет, даже с р...

Serjio

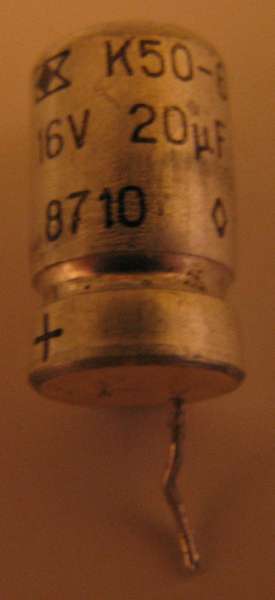

Искал тут нужный электролит в закромах и наткнулся на такой шедевр.

При его солидном возрасте, все параметры в норме: ЭПС--1.5 ом, емкость 20.15 мкФ.

Serjio

дроздов
Скачайте книжку "Ремонт чёрно-белых переносных телевизоров" Ю.М. Гедзберг, там и схема есть и инструкции по ремонту.
По поводу дефекта: называется-заворот изображения (для этих телеков-классика)

, электролиты в кадровой развёртке смотрите!

Serjio

Да с УНЧ конечно перемудрили разработчики (кт814-815, при 0.2Вт выхода -это вообще какой то бред). :yes: А для ВЧ 3 каскада, это классика, больше для переносного и не надо. Всё таки делали у нас в 80х нормальные приёмнички, зачем в 90х повернули не в ту сторону, не понимаю. :dntknw: Если в ВЧ постав...
