Serjio

Pedro,

Цена я так понял за 100 штук?
Получается дешевле 818-819 у них уже не было транзисторов.

Serjio

видно хорошо и увеличивать не надо кт819г 99 01 А точно хорошо видно??? На фото то 99 04. В каталоге Ульяновского завода нет ни КТ857, ни КТ819. А вот другого завода нашёл КТ857А: http://forumimage.ru/thumbs/20231018/16976576378725489.jpg Кстате посмотрел каталог ЧиД за февраль 1999 года: КТ819Г ст...

Serjio

маркировка затерта Но её ещё видно. Если фото обрезать, так чтобы остался только один транзистор и выложить с максимальным разрешением...то можно будет хотя бы подумать... мои предположения А они на чём основаны? фото оборотной стороны Ну "белорусским " доверять уже нельзя... А последний... оригина...

Serjio

как кт819г Корпуса похоже уже импортные. Из старых советских в таком корпусе были только КТ829, но у них выводы другие. Тут нужно измерять параметры и фото крупнее маркировки...хотя она скорее всего липовая. кт 819 и кт 818 похожи они на подлинные? Тот что крайний справа похож на оригинал. Можно до...

Serjio

наценки за внесённость DT в Росреестр. Росреестр это про недвижимость..., а про измерения это Госреестр СИ. Не путайте! Наценка не за внесение, а заложены издержки по ремонту при гарантии 24 месяца на приборы. отношу DT к разряду никудышной дешевки Да это так и есть, ибо DT-830 их младший брат.

Serjio

но по моим меркам не фирменный, какой-то левый. Да нет они все такие. Всегда удивлялся как эти приборы компании CEM в Госреестр то попадали. Внутри там обычный китайский приборчик и по схемотехнике ничем не примечательный. Да и с их мультиметрами типо "профессиональными" такая же песня. Тут явно кт...

Serjio

Добавлю перевод оригинальной статьи из журнала 1974 года. Сам оригинал журнала пока не удалось найти. Вроде как он есть только в одной библиотеке в Швейцарии. Библиотека частная и поэтому платная.

Serjio

Serjio писал(а): ↑
21 авг 2023, 23:22
Буду искать плёнку.

Плёнку годную нашёл у Panasonic Industrial. На фото конденсатор ECHU1H103JX5 (типоразмер 1206).

Шикарный конденсатор

...теперь можно продолжить эксперименты.

Serjio

ПКН-41-1-2 пока ещё не дефицит, и лучше сменить. Только новые тоже будут чёрные внутри ибо там серебро. перед пайкой желательно зачистить выводы По этой же причине зачищать их не стоит...только жидкая смывка для окислов серебра. Потом паяться будет проще, и меньше риск проплавить корпус при этом. А...

Serjio

когда я нечаянно включил кнопку, нажав 2 раза, т.е. включил и сразу резко выключил. Подгорели контакты. Если там стоит ПКН-41, то это лечится...если конечно пластик у кнопки не поплавился. Нужно её разобрать и контакты шлифануть шкуркой, а может хватит и просто спирта. По умолчанию она сделана не р...

Serjio

Резистор R14 (см. схему) установил 150 Ом 1%. Пробовал ещё варианты 200 Ом и 120 Ом. Пытался добиться чтобы точная настройка была примерно при среднем положении VR5, как у подстроечных резисторов VR2-VR4. Не получилось...резистора на 2 кОма явно многовато. Сейчас он повернут примерно на 25% от миним...

Serjio

Rsavage писал(а): ↑
12 сен 2023, 18:58
Зачем так сделано?

Потому что Квант без телевизора не использовался. Сама приставка могла быть унесена далеко (например в другую комнату) от исходного телевизора. А при выключении основного телевизора отключалась и приставка.

Serjio

Pedro писал(а): ↑
12 сен 2023, 18:39
кристалл гиганский

У UM5100 кристалл размером 2.8х2.9 мм.

Serjio

Разрабатывать и изготавливать 4х-слойную плату Для МЭЛТ это не проблема...сейчас уже и до 18-ти слоёв включительно. Кстати проверил их завод в Китае работает и все платы высокого класса делаются только там. Но помимо этого у них теперь есть собственное производство в Москве и Питере на японском обо...

Serjio

МЭЛТ в 95-96 годах вряд ли имел все то Плата сделана на импортном оборудовании высокого класса и скорее всего в Корее. И это было у них уже в 95 году. буржуи тоже паяли ДИПы как SMD я в курсе...даже Siemens иногда этим страдали. Но там было не критично тепловыделение. А здесь критично. Кроме баналь...

Serjio

ALS писал(а): ↑
11 сен 2023, 17:08
умельцев 90х

Это не умельцы. МЭЛТ серьёзная контора и имеет собственное производство в том числе и за границей.
Никак правда не могу привыкнуть к их экономии: сделали из ДИП микросхем СМД корпуса...

ALS писал(а): ↑
11 сен 2023, 17:08
фото.

Тогда уж и наклейку отдерите с микросхемы...что там за хрень стоит то...

Serjio

Pedro, а там похоже ничего (по толщине не проходит) кроме дорожек нет. Это такой усечённый (более поздний) вариант адаптированный уже для АОНов.

Serjio

Желтые многослойные, Годятся только как фильтрующие для цифровых схем... В блоке УКВ их быть не должно от слова совсем. :yes: А вот дисковые вполне допустимы для недорогих схемотехнических решений. максимум достигается где-то посередине контура Максимум должен быть в верхнем положении сердечника. Т...

Serjio

Начиная с 25-ой ставили автоответчики С 23 версии они уже подключались штатно, на более ранние версии тоже можно подключить, но надо знать как. Главное чтобы процессор был совместим с MCS-51. Платы начинались по длительности записи с 3 минут. В первых версиях голос записывался только ответа, а фраз...

Serjio

Pedro писал(а): ↑
06 сен 2023, 16:25
10 банков по 40 сек.

А с обратной стороны фото есть?
Всё нашёл я автора фото...нет у него больше фото...

Serjio

Кто мог повторить. У МЭЛТ были контракты и с корейцами и с китайцами (Тайвань). Так что кристалл могли купить по дешёвке у кого угодно, особенно учитывая то что они всегда на всём экономили. И можно ли сейчас девайс с такой платой достать. А я вот уже сомневаюсь что эта плата стояла в АОНе. Скорее ...

Serjio

Интересно, что за чип МЭЛТ делали эти чипы сами. Но судя по схемотехнике кристалл похож на UM5100. В то время выбор микросхем для записи речи был не большой. И можно ли сейчас девайс с такой платой достать. Это самое начало их работы - 1996 год примерно. На то время эти платы были только в АОНах пр...

Serjio

Цифровой автоответчик-диктофон. Это МЭЛТ развлекался. Он кстати до сих пор делает и АОНы и цифровые диктофоны. В кляксе похоже сама говорилка и есть. Фотка в стиле: "посмотрите как стол хорошо получился". :dash: Автоответчики были в Русях почти с самого их появления. Только изначально они влючали м...

Serjio

Решил проблему с непостоянными показаниями в последнем разряде. Виновником оказалась TL062C (IC3) неизвестного китайского мастера. :dash: Точнее не вся микросхема, а только один ОУ (IC3b), который выдавал вместо отрицательного напряжения на выходе (7 вывод) положительное. При этом при проверке в про...

Serjio

rekord-61 писал(а): ↑
01 сен 2023, 18:12
предполагаю, что добавочный 5-й элемент узаконили в ГОСТ 13393-67 или ГОСТ 5461-59

В справочнике 1961 года пятый элемент уже есть, но буквы всего три.

Serjio

springback писал(а): ↑
31 авг 2023, 08:57
первоисточник ведь должен быть?

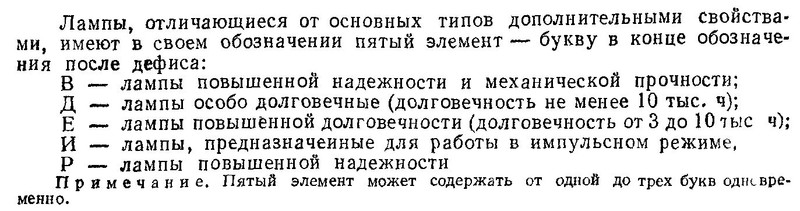

Из справочника (Д.С.Гурлеев "Справочник по электронным приборам" 1974г):

Serjio

Срок службы конденсаторов заявлен фирмой-производителем в 2000 часов. Это гарантированная наработка при полной нагрузке с сохранением всех изначальных параметров. Что интересно для этой серии - это то что гарантированный срок хранения без изменения параметров до первого включения 1000 часов. А так ...

Serjio

Cherbet писал(а): ↑
27 авг 2023, 12:43
Кондеры все np0

Там их вообще быть не должно с таким ТКЕ. Поди ещё китайская жёлтая глина?

Cherbet писал(а): ↑
27 авг 2023, 12:43
30 тот который у входных контуров

Нормальный коэффициент для входного контура и смесителя 100, а для гетеродина 60.

Serjio

Cherbet писал(а): ↑
25 авг 2023, 15:47
частота уходит слегка через несколько минут

Либо АПЧ настроена не правильно, либо конденсаторы в контурах не с тем ТКЕ.

Serjio

Вот из учебника по ремонту Океана 222, но и к Ленинграду 004 тоже подойдёт, так как блоки УКВ идентичные: http://forumimage.ru/uploads/20230825/169295759166127489.jpg От себя добавлю что транзисторы нужно проверять на коэффициент передачи обязательно, ибо германий прилично деградирует даже если вооб...

Serjio

KeNGa писал(а): ↑
23 авг 2023, 15:16
Вот мне и нужна схема ПКД

Там этих схем была кучка небольшая в зависимости от года изготовления. Линейный выход в классическом варианте идёт с NJM5532DD. По схеме это IC403.

Serjio

KeNGa писал(а): ↑
23 авг 2023, 09:07
Что касается выходного каскада, то у тракта на наушники он свой что ли?

Нет не свой...тоже с линейного выхода идёт сигнал. Там после общей точки от которой расходятся сигналы десяток деталей всего. Проверить их полчаса максимум.

Serjio

ALS писал(а): ↑
23 авг 2023, 07:59
У Q2 в коллекторе 110 ом и в эмиттере - 11

Схема, по которой я собираю, находится в сообщении #28.
По схеме из сообщения #1 я ни чего не собирал и уже не буду.

Serjio

работающий на нагрев Q2 Не знаю как вы смотрите в схему...может лёжа..., но Q2 это не подогреватель. Q2 совместно с Q1 образуют термокомпенсированный стабилитрон. А Q4 это как раз подогреватель всего кристалла транзисторной сборки. Термостат - это когда внутренняя температура не зависит от температ...

Serjio

Степень разогрева зависит от установленной резистором R1 (см. схему) температуры. И соответственно время разогрева до нужной температуры тоже разное. Обычно где то через минуты три примерно выходит в режим. При минимальной установленной температуре 28 градусов напряжение на выходе 9.95 вольт, а при ...

Serjio

правда АПЧ не работает Если АПЧ не работает, то блок УКВ настроен не верно и внятных параметров от него добиться не получится. Как ему чувства увеличить? http://forumimage.ru/uploads/20230821/169264756242798484.jpg Если по простому, то нужно настраивать максимум по станции, которая хуже всех приним...

Serjio

А у данной схемы есть термостат. Ни какого термостата у данной схемы по умолчанию нет. Но я его добавлю в процессе изготовления. Так вот, интересно, как будет работать TL431... Интересно...возьмите и попробуйте...мне не интересно. Ничего из 431-го годного не получится, это уже пройденный (начинал е...

Serjio

TL431 имеет схему термостабилизации Термостабильность TL431 порядка 10, а у этой схемы она в районе 4. измерительный ваш прибор покажет свою нестабильность термостабильность прибора, которым производятся измерения 0.02. Так что есть ещё запас для опытов. :yes: К чему вы это написали вообщем то не п...

Serjio

Собрал схему на печатной плате в основном с СМД деталями. Матрица CA3046M (Harris), ОУ BA4558F (Rohm). На матрицу поставил медный радиатор (верёвка на радиаторе для крепления датчика температуры). Затем матрица будет закрыта термоутеплителем с креплением его к печатной плате. По прежнему проблема ос...

Serjio

Naro писал(а): ↑
08 авг 2023, 15:05
Никакой перегрузки на слух не было слышно

И что???
Гвоздь можно забить и пассатижами, но для этих целей обычно используют молоток...

Serjio

.. Трасформатор от абонентского громкоговорителя включенный задом наперед с лихвой покроет У самого лучшего из трансформаторов входное сопротивление 1200 ом и диапазон частот 100-12500 Гц. просто воткнутые в гнездо линейного выхода. В профессиональной аппаратуре линейный выход тоже имеет выходное с...

Serjio

Blackbird писал(а): ↑
07 авг 2023, 21:20
А схемка полнАго устройства есть ?

Есть но она ДСП, потому как не бытовуха. Напряжение питания +12 вольт. Диапазон частот 50-15000 Гц.
Максимальный выходной уровень + 7дБ.

Serjio

Blackbird писал(а): ↑
07 авг 2023, 20:53
Это уже на каждом операционнике такое вытянуть можно

Нет там обычно трансформатор стоит повышающий. УНЧ работает на нагрузку 40 ом, а дальше трансформатор с 40 Ом и до 600 Ом.

Serjio

Борисович писал(а): ↑
23 июл 2023, 20:45
А схему то показали бы.

Там не на что вообщем то и смотреть. Как такового АЦП там вообще нет. Есть преобразователь напряжения и тока во временной интервал.
Всё страшно допотопное и можно смело бросить в печку...ценности не представляет...

Serjio

Нам посоветовали-при всем уважении к автору-эту схему не собирать!!! А какую посоветовали собирать? Для изготовления прибора в домашних условиях нужна довольно высокая квалификация в области электронных измерений и желателен опыт не менее 10 лет. А по поводу 6-ти разрядов: есть схемы для изготовлен...

Serjio

Serjio, а на чем он у Вас собран? Вот статья в Радио: http://forumimage.ru/thumbs/20230722/16900623904762623.jpg http://forumimage.ru/thumbs/20230722/169006242096393376.jpg http://forumimage.ru/thumbs/20230722/169006245323877266.jpg http://forumimage.ru/thumbs/20230722/169006248591403248.jpg http:/...

Serjio

Похоже на опечатку. Ни каких опечаток. Реально существовавшие индикаторы: http://forumimage.ru/thumbs/20230722/169001940414579072.jpg http://forumimage.ru/thumbs/20230722/169001944480601632.jpg http://forumimage.ru/thumbs/20230722/169001947387764699.jpg А по теме вот: http://forumimage.ru/thumbs/20...

Serjio

К10-47

Serjio

devel писал(а): ↑
11 июл 2023, 01:18
нужен скан рисунка пп из альбома схем.

Вот 8-ми омная версия.

devel писал(а): ↑
11 июл 2023, 01:36
таблицу отличий номиналов

Про отличие писал уже: http://rt20.getbb.ru/viewtopic.php?f=45&t=94260

Serjio

Гуглится плохо Гуглится легко и непринуждённо...с первого раза. Почему такой ленивый??? https://eandc.ru/upload/iblock/9fb/9fb647c377613b244ce99a575c8d8fb1.pdf https://eandc.ru/pdf/mikroskhema/533la3.pdf https://eandc.ru/pdf/mikroskhema/k530la9.pdf https://eandc.ru/pdf/mikroskhema/564ln2_k564ln2.pdf
