Форумы сайта "Отечественная радиотехника ХХ века"

Дацент

Подниму тему!!! Решил тоже сделать усилок из союза-110 демонтировал нужные детали подключил но звука нет. даже индикаторы не подают признаки жизни. Оставил УЗ УВ УП УМ и БП. Такое чувство что сигнал не проходит дальше УЗ. Все платы до эксперимента были рабочими. может нужно еще ГСП поставить. кто ск...

Дацент

у меня с ы-90 (4Ом) полет нормальный

Дацент

нормально. эта тема уже не раз обсуждалась

Дацент

Andre писал(а):а у меня странный Барк 001. У него выход на КТ808, а лицевая панель как у 3 варианта

Вот вот и у меня тоже. наверное переходная версия внутренности от 2 морда 3

Дацент

добрый день Кто хоть что-нибудь расскажет про оконечник Маяк 300УМ-108С. Как он в плане звука. да и вообще нормаль или нет и самое главное стоит ли он 900грн ( около 3000 руб)

Дацент

инструкция к веге
http://rw6ase.narod.ru/000/rez1/wega109s.html

Дацент

руководство по унитре
http://www.qrz.ru/schemes/detail/2760.html

Дацент

http://s006.radikal.ru/i214/1109/96/a91b971019de.jpg И ещё хотелось бы узнать назначение вот этого регулятора где нарисованы минус и плюс. Что это такое? Инструкции от Веги к сожалению не сохранились. Юра говорит что и сам не знает для чего эти крутилки. это ручка подстройки частоты вращения диска....

Дацент

Никита1983 писал(а):

Кто знает ,подскажите пожалуйста для чего эта крутилка? Что и как ей регулируется?

Это центрирующий круг. по моему его кладут на пластинку.

Дацент

я имею в виду вместо средняков поставить низа от с-30

Дацент

Ребята такой вопрос дабы не создавать новую тему. может вместо 15ГД применить 10ГД-34 Есть ли целесообразность такой замены?

Дацент

трудно что-то добавить потому что на фото все сказано просто круто!!!!

Дацент

100 грн = 360 руб сегодняшний курс

Дацент

Я сейчас через наушники слушаю с-90 в сарае на покраске смотри мою тему про корпуса http://rt20.mybb2.ru/viewtopic.php?t=33314

Дацент

У меня сейчас нагрузка в пределах 50-60% крышка металлическая теплая а радиаторы где-то на глаз 70-75 градусов тепла. Наверное надо срочно вых менять.
Артем на аукро не смотрел?

Дацент

Да. Остались еще. и остались транзисторы менять не стал. Нужно поменять выходные. 808 нет жду как знакомый привезет 819 по 10 грн (для меня по 5). Кстати Дим у тебя транс сильно гудит и УМ греется?. У меня из-за вых транз гудит транс. Привет Артем. к сожалению лишних усилков в данный момент нет. Сам...

Дацент

Вам виднее. Мне замена всех кондеров кроме банок обошлась в 30 грн.

Дацент

на 8, но и на 4 тоже работает.

Дацент

звиняй за вопрос. скока ремонт обошелся?

Дацент

Привет Димон. Докладываю. На винампе 50% громкости . Усилок: нч и вч на 50% перегруз мигает на 75% с включеной тонкомпенсацией прим 65% вот так.

Дацент

Второй раз за сегодня повторяю: У меня точно такой же комплект работает прекрасно смело подключайте и слушайте.
вот такой же повтор за сегодня: http://rt20.mybb2.ru/viewtopic.php?t=33506

Дацент

А смысл. больше гемора будет У меня такой же комплект и работает нормально. звуком доволен. мой барк работает на 2АС ы-90 и ы-30в и ничего все в порядке.

Дацент

Добрый вечер Просмотрел ваше видео вы в конце сказали что проблема в УВ? конденсаторы в УМ желательно все заменить

Дацент

RV3DOI писал(а):А фотки динамика не трудно будет показать?

А вот и фото:

Дацент

И все бы хорошо, но очень трудно в моих краях найти 808а , и тем более говорят нужно перебирать чтобы параметры были одинаковы. а 819 повторюсь хватает. Может поискать аналог 808. может из этого ряда что-то путнее есть BLY47A, BLY48, BLY48A, BUY55, KD602, KU606, 2N4913, 2N4914, 2N4915, 2N5427, 2N542...

Дацент

Всегда стоит МАЯК олимпийская.

Дацент

Все значит пойду завтра за КТ819ГМ. Кстати что из них лучше по звучанию 819 или 808.или может заменить на другие И что лучше 819 в металле или неметалле. Извините за дотошность но хотелось все-таки узнать. Забыл сказать еще из мелких косяков почти не видно как горит индикатор сеть. лампа внутри свет...

Дацент

такой вопрос. у 808а три ноги а у 819 две а куда припаивать провод коллектора на корпус?

Дацент

Sanych писал(а):
выходной винегрет из 808 и 803 на что-то нормальное.
КТ808 и КТ803 нормальные транзисторы. Главное, чтобы они были подобраны по коэффициенту усиления. У вас прибор для измерения К.У. для мощных транзисторов имеется? Думаю, что нет.....

нет к сожалению такого прибора не имею

Дацент

Дацент , заработайте денег там, где вы профессионал и отдайте мастеру за ремонт ус-ля. Так будет и быстрее и проще для вас. В противном случае внесёте ещё массу неисправностей , понакупаете лишних р/деталей и добьёте его окончательно..... Проверено ни один раз на практике. Без обид. Обид не мае, А ...

Дацент

Dima2407 писал(а):Дацент скажите какое кол-во электролитов содержит данный усь не считая 2х здоровых банок хотя бы примерно?

Докладываю Он содержит примерно 15-17 полярных и 6 неполярных

Дацент

Нет ничего не было. из динамика торчали два провода и все. Точно паленка, у нормальных были бы контакты а так провод прямо припаян к звук катушке.

Дацент

Кто может дать инфу как переделать выхлоп на 818 и 819 (и ли там только 819 надо ставить.) Желательно чтоб картинки были.
Еще вопрос. Гудит транс. Сильно греются правая часть усилка где транс и УМ. вых транзисторы еще более-менее.

Дацент

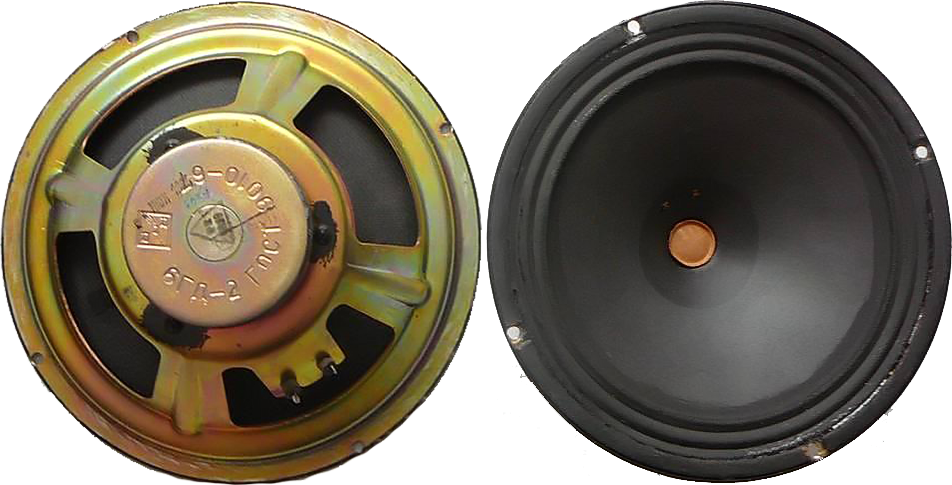

Извиняйте за фото накопал как есть Спереди он выглядит так:

сзади:

У меня такое чутье, что магниты от низкочастотных а катушки и передняя часть от 10ГД-35.

Дацент

фотки трудно. так как утонул телефон, а фотика нет. может нарою в инете их фото.

Дацент

Классный сюжет Так увлекло что просмотрел все репортажи. Будет ли еще?

Дацент

Сегодня решился на модернизацию недавно купленных Ы-90. Отпаял динамики и обнаружил. НЧ - 30ГД-2, СЧ - 15ГД-11А, ВЧ - 6ГД-2. Что это за динамик по новому ГОСТу. старый ГОСТ 9010-67 Внешне похож на 10ГД-35. В инете вообще это НЧ. В ы-90 стояли 6ГДВ-6-16, может их перепаивали но не знаю. Кто что расск...

Дацент

крышку БГ от союза отодрали...

Дацент

привет Игорь!!! Было время когда Юля раздавала браслетики "ЯloveЮля" вот они тоже годились для изготовления пассиков.

Дацент

блин что тоо с сайтом не могу изображ загрузить

Дацент

kontakt писал(а):Дацент, а длинный пасик и тем более неполучится. Его попросту не натянешь
Я две старые манжеты подобрал. Новые экземпляры в экспеременьте не участвуют.

может мы не за те манжеты говорим?

Дацент

Проверь присоединена головка. усилитель воспроизведения, усилитель универсальный и усилитель мощности. Вообще в таких выпадках надо начать тупо с замены электролитов. так как мафон лежал долгое время. после замены тогда уже смотреть далее. проверь головку и начни с УВ.

Дацент

я вырезал пассик из старой резиновой манжеты, которая соединяет унитаз и трубу сливного бачка. 5 лет работы - полет нормальный. Вырезаю уже третий раз из манжеты, с того края где пошире. Пасик через некоторое время рвется. Доцент, выходит, хорошая у тебя резина попалась, что 5 лет служит. Поделись ...

Дацент

Рядом с трансом, аккуратно так в блочке стоят 4-е кондёра. 3-и 2000х50В и один 5000х25В. Начни с них. Ближайшие аналоги - 4700х25 и 2200х63. Далее идём в стабилизатор. Он рядом с бочонками выше упомянутыми. С8,9,10 я поставил 1000х63. С2,3 - 47х63. С6,7 - 22х63. Затем выстави на выходе стаба под на...

Дацент

с вами полностью согласен на счет кт808а, но недалече как вчера был на базаре и у знакомого (торгаши радиодеталями) был всего один такой транзистор. Зато 818 и 819 хоть завались по хорошей цене, но прочитал была тема про переделку она того не стоит лучше искать 808. А играет Барк весьма недурно.

Дацент

поменять на что посоветуйте. аналоги кт808а BDX25, КТ802А, BLY47, BLY47A, BLY48, BLY48A, BUY55, KD602, KU606, 2N4913, 2N4914, 2N4915, 2N5427, 2N5429, 2SC1113, 2SC1618, 2SC1619, 2SC1619A, 2SD201, 2SD202, 2SD203.

Дацент

поменял конденсаторы везде кроме двух в блоке тембров - тяжело до них добраться. работает нормально но сильно греются транс и вых транзисторы. транс по прежнему гудит.
походу на платах УМ сгорели резисторы R7 на 3,92 кОм. они черные видно хреново им было при работе. может из-за этого транс и гудит.

Дацент

Игорь 100% с тобой согласен, но проходит время и вслед за преимуществами начинают появляться недостатки. Регулятор сигнала я уже менял три раза!!! Сейчас работает нормально. Ну а к Союзу претензий вообще нет. Я больше сетую на то что очень хреново все комплектовалось и собиралось после развала Союза...

Дацент

у тебя на мои ответы всегда почему-то "бред", я пишу так как у меня есть.!!! Если сравнивать кливер и союз то я в пользу союза хотя бы по одной причине это качество сборки магнитофона.

Дацент

часто вылетают регуляторы записи, хреновые платы
