Aidar

да, но к нему свои требования у покупателя.

Aidar

смотрите предпоследний пост, и полностью читайте ветку.

Aidar

помогите пожалуйста разобраться!

Aidar

всем привет) вот руки дошли до второго пульсара. первый был продан за 700 рэ.без профилактики. теперь второй надо починить, сделано вот что: 1 удалён усилитель корректирующий. 2 заменены конденсаторы в предусилителе с значениями 5мкфХ25в, 5 мкфХ50в и в узле регуляторов тембра. 3 регулятор громкости ...

Aidar

может где то трещина в местах пайки появилась )

Aidar

Vitaliy_N, накал подключен параллельно на всех лампах, один конец на землю припаян =)))

Aidar

есть только одна штука 2гд-36 , я сравнил как звучат разницы не услышал,значит решил оставить 3гд-31

Aidar

это почти открытый и будет =)

Aidar

Спасибо! позняк, теперь буду изучать потихоньку=)

я знаю сфера лучше,но из дерева пока нет возможности=)))))

Aidar

позняк

если Вас не затруднит, скиньте мне размеры по усреднённым параметрам, учитывая размеры колонок)
я бы сам рассчитал,только excel не хочет активировать все поля для расчёта, требует пароль.

Aidar

собрал колонки[url=http://forumimage.ru/show/4093481] http://forumimage.ru/thumbs/20110915/131611126969005925.jpg [/u] внутренний объём: 17 см ширина, 81см высота, глубина 18 см. хочу сделать корпус труба войта или лабиринт, но расчитать не могу, скачивал программу в формате xls excel , там запрашив...

Aidar

была ошибка(R7, R6 перепутал местами - позор,стыдно) в монтаже, исправил, вернул номиналы резисторов в катоды триода по схеме, минус пришлось кинуть на корпус,так гула меньше стало, теперь вроде нормально играет=)

Aidar

я поменял блок питания, т.к тот сгорел, есть очень тихий низкочастотный гул, свиста сейчас нету, но есть искажения на большей громкости, при басе звук искажается, выходные трансы "поют",
видимо надо проваривать, прокладку ставить.

Aidar

я сделал как советовали, поставил резистор в катод триода 200 ом, а резистор утечки 560 ком, но джампер 1 не оставил, с ним просто свист стоит постоянный, аж воет=)
сейчас вроде нормально играет усилок=)

Aidar

какую первичку зашунтировать?

Aidar

если катодный сменить на 200-300 ом то напряжение на 4и 6 ноге 6н3п станет примерно 80в а по таблице должно быть 150 в, на данный момент по табл стоит.

Aidar

в общем

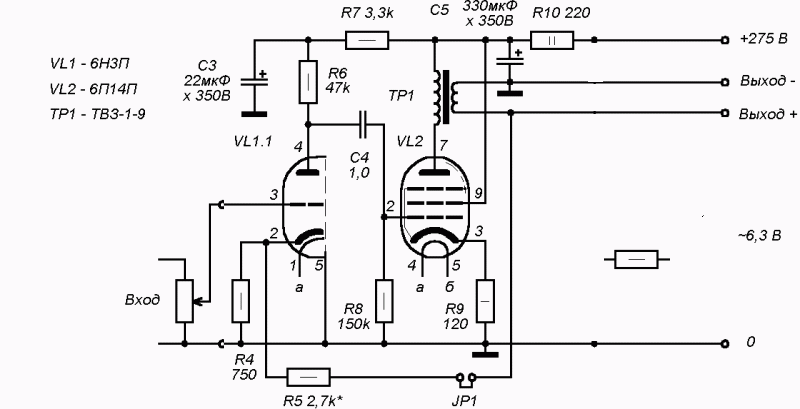

вот нынешняя схема

ничего не получаеться, я уже три раза перепаял, детали менял,в чём ещё может быть причина свиста при увеличении громкости?

Aidar

в общем появилась проблема. усилитель играет,но только на тихой громкости,как начинаю увеличивать громкость начинаеться призвук в динамиках, а дальше свист, как полностью до конца выкручиваю становиться нормально,даже на закороченном входе начинаеться писк шум какойто,не пойму из-за чего,регулятор м...

Aidar

конденсатор с3 поставил на место фон практически исчез, а малая выходная мощность - выяснилось из исправленной схемы, отсутствие конденсаторов в катодах, вот я их и поставил согласно схеме.
но лёгкий гул всё таки остался, не знаю почему.
трансформатор силовой греется быстро, думаю на другой поменять.

Aidar

так и понять, всё работает=)

Aidar

не, у меня места маловато для щита=)
сделаю колонки, хотя может есть удачный вариант корпуса для 4 гд -35??

Aidar

чётко слышно всё,что комп запихивает в усилок, на выход просто динамик 4гд-35, на соседнем стуле лежит, я задом чувствую как он пытаеться басы выдать=)))))))))

Aidar

1 убрал минус с массы
2 витые провода на сигнал
3 поставил конденсаторы в катоды, в цепь анода пред лампы
4 в одну точку все минуса свёл
5 ну и следовал вашим советам за что вам большое спасибо=))))

а лёгкий гул таки остался, видимо силовой трансформатор надо поменять=)

Aidar

заработало=)))))))))))))))))))

всем спасибо за советы=))))))))

Aidar

да нет, мошность упала чё та по сравнению до переделки, гул то остался
как будто напряжения сигнала не хватает,
на выходе с трансформатора макс 2,3 вольта переменки.

Aidar

сделал всё как писал IGOR, витые провода, шасси с минуса снял, фон уменьшился,(оказалось мощность снизилась и транс быстро грееться) поставил конденсатор (пока нету тех которые нужны) между резисторами 2,7ком и 47 ком фон кончился, но остался какой то гул тихий тихий,когда к ушам динамик поднесёш бл...

Aidar

сутки

Aidar

нееет, с заземлённым входом фонит.

Aidar

как нет, а R3? не резистор?=)

Aidar

Я не аудиофил=))
фильтр убрал, думаю что с компьютера можно снизить уровень с 60 гц в эквалайзере.
вот сижу паяю общую точку для заземления.

а конденсатор к40у9 на 1000в можно поставить как межкаскадный конденсатор, как отразиться на звуке?

Aidar

спасибо большое за совет=)

Aidar

6ф3п потом, сначала с этим надо разобраться=)
а почему не удачен выбор?
мне сегодня друг принёс кондеры к40у-9 на 0,01 мкф на 1000в -- это хорошие кондеры в межкаскад использовать?

Aidar

6ф5п я собирал,там действительно всё отлично было, это уже другой усилитель будет.
попробую с корпуса убрать землю, потом отпишусь что вышло.
надо разбирать монтаж и снова с нуля=))))

Aidar

у меня есть 6н24п, мне один из участников форума прислал и посоветовал применить эти лампы, говорил что незаслуженно проходят мимо этих ламп=)
может попробовать,только я с подбором номиналов деталей врядли справлюсь.

Aidar

вот общий вид монтажа

а это блок питания

Aidar

одна нога в лампах соединена к корпусу, другая отдельно идет, один провод через все лампы, если сделать так как вы говорите, то всё полыхнёт, может в 2009 году я этот усилитель собирал в абсолютно другом корпусе провода большенство экранированы были, он тоже издавал фон,за что был отправлен на черда...

Aidar

именно так,как в другом усилителе,также сделал блок питания, только там ничего кроме музыки не слышно в усилителе.
накал к минусу цеплял, там же в блоке.

Aidar

я 9 вывод лампы 6п14п через резистор соединил с 7 выводом, громкость фона снизилась, но видимо мощность снизилась,я так предполагаю.

к R9 поставил конденсатор, один конец накала соединён с землёй,
в блоке и усилителе питание с двух сторон конденсаторами подкреплено,

Aidar

помоему схема неправельная.

Aidar

да всё цело проверял.
завтра поставлю кондеры где надо было бы постваить,отпишу чё получилось.дозавтра.

Aidar

сигнальные провода экранированы и идут в разные стороны по бокам сразу на резистор переменный, потом на лампу. с проводами питания не пересекаються. по моему я в блоке питания накосячил,фильтр там стоит CLC выпрямитель д226б мост, транс тс 160,немного гудит слышно с пол метра лёгкое гудение , но вче...

Aidar

блок питания отдельно.
у меня не впаяны конденсаторы между 2.7ком и 47ком + к анодам который идкёт, может из за этого?

Aidar

извините за качество фоток, тока что сделал чем было.
вытаскивание даже двух ламп: преда и оконечного ничего не меняет.
подключал к усилку другой блок питания, играет нормально но всё равно лёгкий гул в 100 гц есть, чё делать с питанием?

Aidar

http://forumimage.ru/thumbs/20110809/131291941038003525.jpg http://forumimage.ru/thumbs/20110809/131291943241001860.jpg http://forumimage.ru/thumbs/20110809/131291945109002788.jpg http://forumimage.ru/thumbs/20110809/131291947811003783.jpg http://forumimage.ru/thumbs/20110809/13129194955400328.jpg ...

Aidar

собрал усилок, в динамиках жуткий фон.
отключал накал фон пропадает, но остаёться какойто другой фон 100гц предполагаю, всё монтировано на алюминиевом корпусе.
вход экранирован.
что может быть? питание?

Aidar

именно=)
сначала захотелось на компе сделать набросок, может где провода сэкономить, какие провода вместе проложить=)

Aidar

а вот предварительный набросок для монтажа деталей, хочу узнать мнение народа о правельности наброска.

Aidar

вот схема усилителя

Aidar

ага=)))) и написал через 4 часа=))))))
пасибо всем, вопрос исчерпан, блок питания собран=))))

Aidar

т.е припаять к минусу?
если так то всё понятно=)
