Борисыч44 писал(а): ↑

10 фев 2021, 10:55

скорее всего там есть лишний ноль, он только создает земляную петлю

нет, лишнего нуля нет.

Борисыч44 писал(а): ↑

10 фев 2021, 10:55

Сигнальный ноль нужно брать с лин. выхода (как и сам сигнал)

Так и подключаю.

Плата УУД, разъём ХТ1, между ножками 1 и 2 керамика 0,1 мкф.

Проблема с помехой решена, один кондёр и нет никакой бороды.

Похоже пролазит тактовая частота микроконтроллеров в питание и далее...

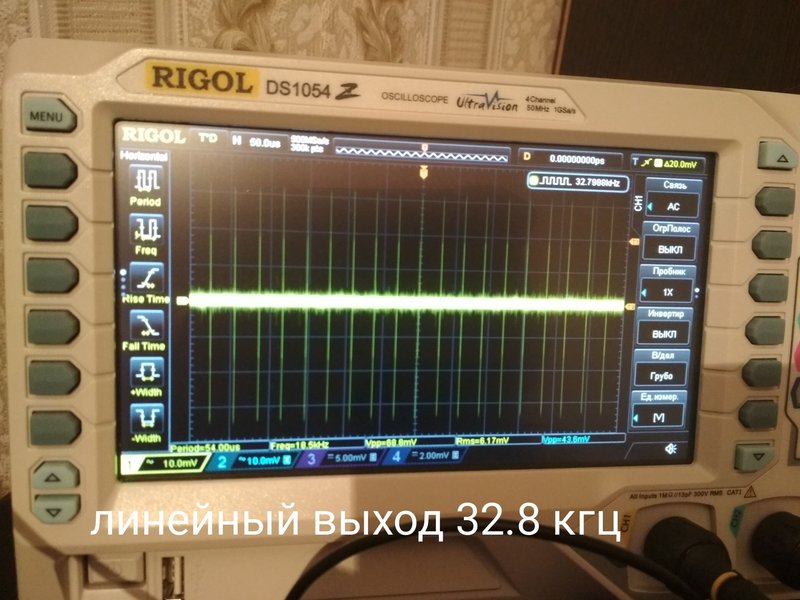

Осциллограф подключен к линейному выходу магнитофона

Помеха есть и на плате БП тоже. Везде.

Есть в наличии К145й серии 92го года выпуска. Но менять не буду пока, наверняка тож самое будет.

что её генерирует, точнее как. Если подключить общий осциллографа к общему конденсатора, а шуп - ко второму выводу конденсатора, помехи нет? Т.е., сам конденсатор - в состоянии её подавить? Если на конденсаторе чисто, как борода изменяется по цепи общего, от конденсатора до точки заземления шасси? ...

- был приказ ставить "отечественные" БИС стимулируя разбработки. Эти ИМС в Вега МП-120 тоже делали много проблем, в т.ч. ложные срабатывания и помехи. Уже в конце производства оных аппаратов пошли "переделанные" К145: без помех и ложных срабатываний. Вариант, найти К145 "из последних" серий. [/quot...

К тому-же, это помеха присутствует в любом Олимпе-005С, наверняка нашлись умельцы решившие её.

Ну нет, забивать, это не про меня. Это как чешется, не стерпеть. Я не очень понимаю природу этой помехи, что её генерирует, точнее как.

Честно сказать аппарат без нареканий, автоматика, кнопки, всё работает чётко, без глюков. Звук неплохой, во всяком случае помеху явно не слышно, но, ей то полюбому не место. Да К145 не очень, но собирать новый БУ на микроконтроллере AVR или STM32 нет особого желания, только на разработку прошивки па...

На предварительном усилителе воспроизведения и на питании микросхемы поиска было то-же самое. Удалось легко избавиться от этих помех установив по питанию плёночники по 0,1мкф. А с БВЗ тупик. Понимаю, погасить эту помеху в зародыше, вот главный приоретет. Но так и не ясно, как это сделать.

Думаю что по проводам с БУ в БВЗ через XT10 эти помехи и лезут.

Если отключить разъём XT10 на плате БЗВ - помеха исчезает полностью на линейном выходе.

Так если ткнуться щупом в сам подключенный общий осциллографа - помеха есть или её нет? Ну конечно нет.

Пробовал и керамику. А вот мыть не пробовал, вроде чистая плата. Подозреваю что источник это КР145, ток вот какая из трёх? Или все сразу? Экран не спасает. Интересно куда на заводе смотрели, когда проектировали это чудо?

Кстати, если подключить осциллограф к линейному выходу, как положено. Результат такой-же.

Общий осциллографа подключен к шасси. Если Общий осциллографа подключить как положено к БЗВ амплитуда помехи становится намного слабее, что закономерно. Основной интерес, найти точный источник помехи и шунтировать её плёночным конденсатором малой ёмкости.

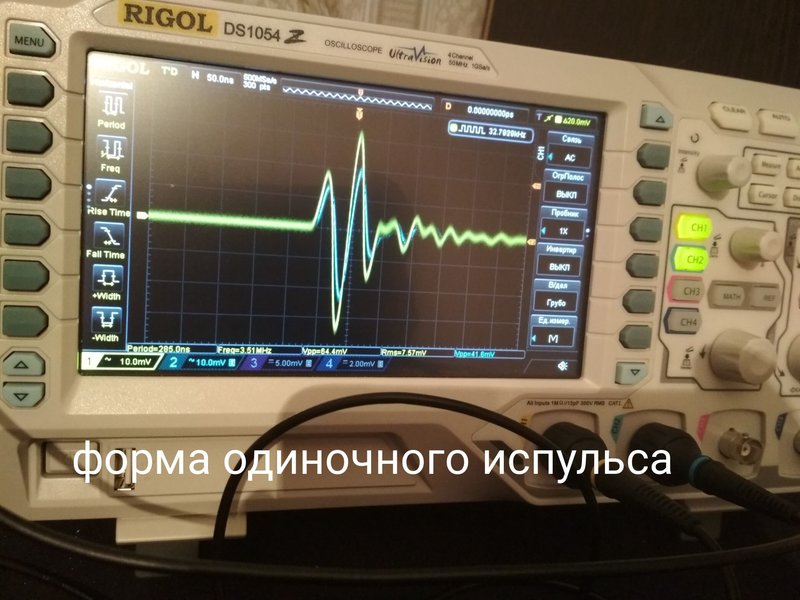

Данные осциллограммы сняты по питанию на плате Блок Записи Воспроизведения в точках XP12 или XP13. На нижней осциллограмме явно видно наличие помех по питанию даже при полностью отключенных шлейфах от индикатора. Эта помеха от Блока Управления, как её устранить я так и не разобрался. Для устранения ...

Здравствуйте участники форума. Вот и я с той же проблемой помех и наводок Олимпа-005С пришёл сюда. Вначале боролся с помехами от шлейфа счётчика ленты, потом с помехами от индикатора уровней. Но помехи в питании от платы блока управления ничем задавить не получилось, пока-что. http://forumimage.ru/u...
