Игорь40

А вот почему бы Uxan Saks 55 для проверки УВ не подать 250 мВ 400 Гц со смартфона через 10 кОм на штыри кт1, кт2, да и не послушать тон с выхода УВ на имеющейся аппаратуре, головы то он к чему-то подключил... Тон 400 Гц похож на телефонные гудки. А потом начать ремонтировать СМАРТФОН ? ВЫ РЕЗОНАНС ...

Игорь40

Самый ! писал(а):Хрен- РАСТЕНИЕ.

Не только !

Игорь40

Uxan Saks 55.
Как вы без компьютера обходитесь? у вас только смартфон?
Может пробник какой спаять на макетке?

Игорь40

Dimoniack писал(а): А вот почему бы Uxan Saks 55 для проверки УВ не подать 250 мВ 400 Гц со смартфона через 10 кОм на штыри кт1, кт2, да и не послушать тон с выхода УВ на имеющейся аппаратуре, головы то он к чему-то подключил... Тон 400 Гц похож на телефонные гудки.

А потом начать ремонтировать СМАРТФОН ?

Игорь40

Uxan Saks 55.
Как минимум вам нужен компьютер,ну и осцилограф програмный вам поможет.

Игорь40

Я вообще не понимаю как можно что то сделать без прибора. Вспомнил случай из детства, приходит ко мне сосед живущий этажом ниже быдло нам тогда лет по 12-13 примерно, но цветомузыки я у же тогда собирал, приходит с вопросом почему не работает магнитофон спутник? помните был такой маленький переносно...

Игорь40

Я бы тоже взял блок питания на вегу 2 шт и СДП на вильму

Игорь40

BillyDOS писал(а):Настройте себе аудицию вот так, без лишних окон

Это какие окна активны? частота , и что ещё? Микшер?

Игорь40

BillyDOS писал(а):Я бы ещё проверил а в том ли направлении движется лента

А это без разницы в каком направлении, там частоты будут просто наоборот.

Игорь40

Кто разгадает тайну этих сигналов получит ПРИЗ

Я уже разгадал

Игорь40

Sandy писал(а):бензинчиком, уайтспиритом

Уайтспирит мажет краску, попробовал с тыльной стороны.

Игорь40

Завтра попробую, нужно шнур сварганить ещё. Попробовал записать сигнал с этой кассеты и вот что получилось, на первом снимке сам сигнал такойже как и на осцилографе. А на втором снимке частотный анализ. Не знаю может что не так делаю. http://forumimage.ru/uploads/20200519/158987412777571332.jpg http...

Игорь40

Так ладно попробую adobe. как я понял что нужно сделать
1 подключить мафон к линейному входу звуковухи
2воспроизвести тестовую ленту и сделать запись в adobe (настройки 16 bit, stereo,44 кгц)
3 затем запустить в адобе Window > Frequency Analysis.
Так?

Игорь40

BillyDOS писал(а):Посредственный осцил...

А что у него не так по сравнению с тем что вы приводили?

Игорь40

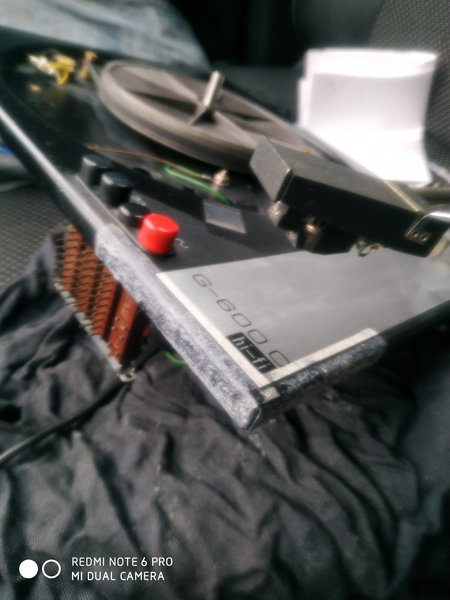

задолбался я этот клей оттирать, вот так это выглядит изначально

Использую для оттирки средство для удаления этикеток, но следы всё равно остаются.

Игорь40

Цифра нужна просто нормальная, современная. Тут цифроослик древний и на нем посылки от Ч и ЧН не будет видно. В идеале на экране что то такое должно быть http://audiogarret.com.ua/download/file.php?id=137981&sid=d00ec757e1a09575ac23bed76048e95b&mode=view/-3%D0%B4%D0%91..jpg Но так как лента эта дру...

Игорь40

Это Ч как сказал продавец он ее мотал последней. значит я её намотал. ЧН тоже есть только мотать пока некуда.

Игорь40

Аналоговый ищите осциллограф. Я обычно ленту Ч наблюдаю на компьютере в Adobe Audition на графике частотного анализа, горбы явно видны поканально Как выглядеть должно? если есть скриншот покажите. И как бы где участо Н ? что то не пойму никак. А в программе вашёй ведь осцилограф програмный, какая р...

Игорь40

вроде как эта лента по заявлению продавца.

Игорь40

BillyDOS писал(а):Развертка по горизонта не та, посылки не видны явно на экране

Щас попробуем исправить

Игорь40

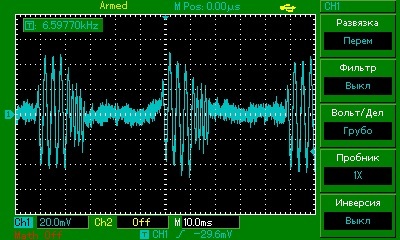

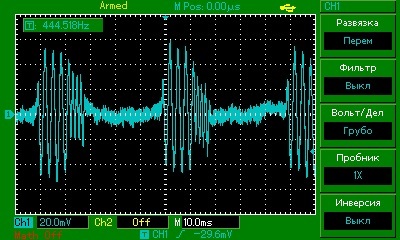

Получил ленту 3ЛИТ1.Ч.4 и вот что есть
1 канал

2 канал

Жду ваших комментариев, что дальше?

Игорь40

LAMER писал(а):Надо уравнять, 25 многг

тогда уровняю.

Игорь40

Хорошо поставлю вопрос по другому, стоит MF100 что поставить с наименьшими затратами и с приемлемым звуком на выходе без переделок, и доступностью покупки иглы или головы с иглой? Как то так для начала, ну и чтоб деньги на ветер не пустить.

Игорь40

Ребята а 25 кгц резонанса не много ли на 120 веге? голова 080 стоит, меняна? должна быть 810? посмотрел конденсаторы что паралельно голове, опять второй раз попадается что не подключен ни один конденсатор, только тот что на плате УВ стоит. Для 810 головы может было достаточно того что на плате УВ? п...

Игорь40

Сколько людей столько и мнений, куды крестьянину податься?

Игорь40

Ну да MF100 стоит , а на что поменять? На этот шел устанавливались три головы, и не случайно (инженеры не глупцы) .Самая ходовая это Шур, М44мв, и не дорогая тушка производства США . Иглу к ней оригинальную найти не просто, есть хорошие иглы и не оригинал и не дорого, сам пользую такие. Лучше купит...

Игорь40

Sulphur писал(а):Игорь40, если MF-100, то личное ИМХО - не стоит. Лучше поменять головку. И добавить антискейт.

Ну да MF100 стоит , а на что поменять?

Игорь40

Приобрёл вегу 106 G600-C, выпуск 77 года, внешний вид не плох, хуже всего состояние крышки, а так деревяшки в хорошем состоянии без сколов и царапин, лицевая панель в идеале, надписи целы по мне всё кроме крышки на 4+. По поводу стола, кто то клеил скотч малярный на торцы стола и вовремя не сняли, о...

Игорь40

флюс писал(а):отдельный стенд с ЛПМ (специально для этого были куплены 3 ЛПМ от "Веги") и попробую выжать из них максимум возможного. А то в уже собранном аппарате жалко что-то паять и перепахивать.

Но это ведь из ваших ЛПМ, а с другими ЛПМ результаты могут быть другими

Игорь40

Интересно, приедет кассета померяю детонацию. Но всё же это как я понимаю чисто ради спорта? на самом деле разницы никто ушами не услышит.

Игорь40

дэвид писал(а):Игорь40. Вам сюда за 600С. http://rt20.mybb2.ru/viewtopic.php?f=5&t=530

спасибо

Игорь40

Sulphur писал(а):Миллион раз уже обсосано...

В этой теме?

Игорь40

Добрый вечер, подскажите на что обратить внимание в первую очередь при покупки веги 106 с G600-C ? внешний вид, пассик,голова? Иду смотреть послезавтра, просят 2300.

Игорь40

persey.a писал(а):удалось подавить прыганье подающего узла в начале кассеты,

Это как такое выглядит?

Игорь40

В воспроизводящий карман попытался поставить головку 3D24N.080. У неё очень большая ЭДС, в настроенном на 500 мВ канале она выдает 850 мВ. Однако 14 кГц по 0 дб вытянуть не удалось штатным УВ. Зазор у неё выглядит намного (раза в 3) шире, чем в 810-й. Голова новая, непаяная. тоже ставил 080 в А кар...

Игорь40

Кстати РЭС55 использовались в блоках питания типа Б5-47 и аналогичных, в своё время на заводе их ремонтировал и не припомню что бы реле выходило из строя. А релюхи там использовались как дистанционное управление.

Игорь40

Кто знает есть ли доступные способы как восстановить надписи на лицевой панели к примеру на вега-120 ? Может кто делал.

Игорь40

А протяжка была самодельная трёхмоторная с журнала Радио не помню какой год, наверное тоже примерно в то время когда Лексины печатались. Нужно поискать по журналам. В то время легко всё было делать, у нас в отделе был станок чешский прицензионный и токарь дед просто бог в этом деле, всё делал даже ...

Игорь40

Протяжка какая у Вас была? А протяжка была самодельная трёхмоторная с журнала Радио не помню какой год, наверное тоже примерно в то время когда Лексины печатались. Нужно поискать по журналам. В то время легко всё было делать, у нас в отделе был станок чешский прицензионный и токарь дед просто бог в...

Игорь40

persey.a писал(а):Здравствуйте, куда же делось это всё богатство?!

Куда делось? выпросили в свое время,продал. работал в ящике в ремкипе. Потом перестройка,ушёл с завода, денег не платили совсем, подался в торговлю но радио тянуло всё время, потом ремонт сотовых ну и так ради интереса опять аудио.

Игорь40

persey.a писал(а): сигнал с делителя как в журналах Лексиных, уровни также нормированные по статьям (вообще цикл статей

Помню делал этого Лексина полностью все платы + лентопротяг, как же давно это было. Эх молодость.

Игорь40

BillyDOS писал(а):Легче все же купить измерительную ленту... 460 р. за ленту У минут 5, зато никаких сомнений

Почти заказал уже

Игорь40

rickw писал(а):
Игорь40 писал(а):Не смог я записать на AKAI тестовую ленту, вроде и аппарат новый, особо не эксплуатировался но ток подмагничивания я не смог выставить что бы запись была 0db на синей соньке первого типа. Максимум -1.5db в одном канале и -2db в другом, а регулятор тока уже на максимуме.
На какой частоте?

400 гц

Игорь40

Не смог я записать на AKAI тестовую ленту, вроде и аппарат новый, особо не эксплуатировался но ток подмагничивания я не смог выставить что бы запись была 0db на синей соньке первого типа. Максимум -1.5db в одном канале и -2db в другом, а регулятор тока уже на максимуме.

Игорь40

Игорь 40 , откинутый R68 'это заводская регулировка усиления в формирователе сигнала пауза, его начало- DA1.3. При его впайке сигнал паузы снижается и маг хуже их видит. В целях снижения трения головы об ленту я усилил сигнал паузы, уменьшив С59 с68 до 33нФ. Отследить работу формирователя осциллогр...

Игорь40

Dimoniack писал(а):мне при отпайке пришлось воспользоваться феном,

Да я вчера попробовал оплеткой не получилось, там где две стороны пропаяны оплётка не вытягивает припой. не стал насиловать плату, выпаял УД2 так. В принципе вполне можно там всё менять не выпаивая УВ.

Игорь40

А можно по проще, я никогда этого не делал. К примеру беру генератор подаю на вход левого канала 400 гц и столько то миливольт, при этом на индикаторе уровня сколько Db должно показывать? Здравствуйте, как делал я (очень давно), лента BASF LN ExtraI или TDK D, другие посоветуют может другое. Генера...

Игорь40

Кстати такой вопрос, а что счётчик метража или что он там считает работает только с кармана А ? и как то странно почему УВ впаяны? а не стоят в разъемах. Экономия?

Игорь40

Да уж, мысля на заводе работала, что то там модернизировали. Ещё бы понять нужен он этот R68 или нет? У меня он впаян одним концом, второй в воздухе. Не знаю кто его откинул бывший владелец или на заводе?

Игорь40

Тыкните какие именно элементы менялись и перемещались. Знаю что материнка не менялась, после УВ в 91 году перестали распаивать фильтр, его даже со схемы убрали. Вот фото куска моего, резистор в обратной связи R68 (отпаян) расположен горизонтально http://forumimage.ru/uploads/20200502/15884052906959...
