А это ещё занятней.А картинку показать можете?А из чего рубили? А чем рубили?А после вырубки остаточные напряжения снимали? А почему дроссели от ламп поставили? А схему БП покажите? А вот тут Вы не правы. Многие пересекались Это наверное районировано.У нас нет. [/quote Железо Э 320, фото трансформат...

Как по мне схема оригинальная,интересная, но требует 2 источника питания. Интересна только сложностью настройки. Межкаскадные конденсаторы упростили бы блок питания, не внеся никаких ухудшений. Такое включение - чисто понты. Анодное -плавно регулируется. Кондеры бы упростили, но "сожрали" бы НЧ. Пр...

Без критики. Но было бы крайне занятно на схему блока питания посмотреть. У сильно там всего ,в блоке питания,много. А вот дросселя от люминесцентных ламп,как то не в дугу. Поэтому занятно и на трансформаторы выходные посмотреть. А вдруг там ТС-180 без перемотки или ТАН какой нибудь Трансы полность...

AlexSU писал(а): ↑

13 май 2022, 09:37

я так понимаю, там и в БП наверчена ламповая стабилизация анодного точно, может и накал постоянка? не разглядел...

Накал переменка, со средней точкой. Анодное -стабилизировно.

pkuz писал(а): ↑

13 май 2022, 07:36

Для себя можно,но на продажу нет,уж очень быстро собран и не понятна настройка и вых трансы,да и конденсаторы завтра сдохнут,плюс монтаж..явно стойки просятся.....

Собран совсем не быстро ( 7 месяцев) Металлические детали корпуса - это самостоятельное литье металлов.

ssmmiill писал(а): ↑

12 май 2022, 18:39

Как по мне схема оригинальная,интересная, но требует 2 источника питания.

Схема древняя гак Г мамонта, я не оригинальничал особо. Все придумано до нас )
В любой книжке по УНЧ есть раздел УСИЛИТЕЛЬ ПОСТОЯННОГО ТОКА )

old_hippie писал(а): ↑

12 май 2022, 17:45

Атос писал(а): ↑

12 май 2022, 17:35

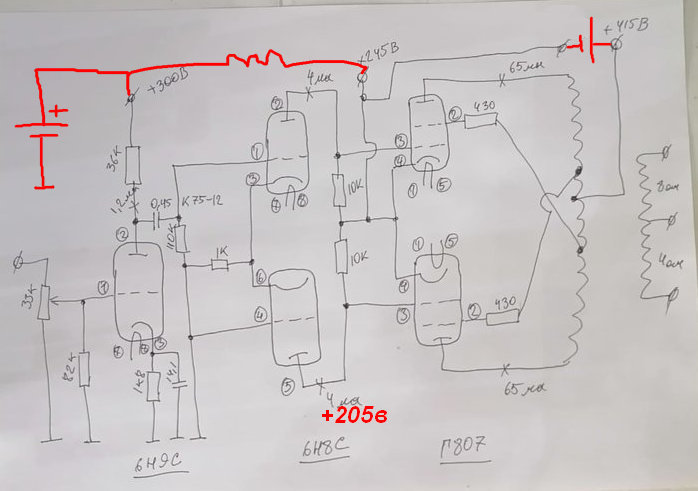

чего стоит провод с одного конца которого +245 вольт с второго -415 вольт

Выходной каскад вторым этажом сделан, с гальванической связью с анодами раскачки.
Источник 415 вольт прицеплен минусом не к общему, а к источнику +245...

Единственный чел, который понял ))

УНЧ. Внешний вид, без нареканий. Оформление супер. Звук - идеальный. Красиво писать не буду. За товар уверен. Есть прослушивание. Забрали себе, слушаете неделю. Если не понравилось, без проблем забираю назад. Цена 55 000 рублей + доставка. http://forumimage.ru/thumbs/20220512/165236046570869178.jpg ...
