Yuliy

rx56 писал(а): ↑
23 сен 2023, 18:06
да именно эти кондюки. если какой из них течёт то напруга с эмиттера упадёт потому что часть тока потечёт через текущий кондюк

А разве трубчатый (КТ) конденсатор может "подтекать"? С1 и С2 стоят КТ.

Yuliy

GoMeS
Большое спасибо за помощь. Завтра сделаю замер и напишу о результате.

Yuliy

GoMeS писал(а): ↑
23 сен 2023, 10:50
Тогда однозначно менять транзистор или хотя бы с него начинать проверку.

А этот транзистор (ГТ313Б) обычным тестером можно проверить (как при прозвонке диодов)?

Yuliy

rx56 писал(а): ↑
22 сен 2023, 18:24
а можно просто выпаять оба конденсатора этого контура и померять опять режим транзистора.

Вы про конденсаторы С1 и С2?

Yuliy

У меня в блоке УКВ Океан 209 на эмитторе Т1 напряжение 1,12В, а должно быть 2,1В. Подскажите пожалуйста чем выставить 2,1В? Питание блока УКВ 4,4В. R1 заменил на 1кОм. В остальных точках этого транзистора Т1 и Т2 напряжение в норме.

Yuliy

vatsur писал(а): ↑
20 сен 2023, 20:38
В теме было несколько раз про это, например вот

Спасибо за совет. Это про Селена В-215, а я прошу про Океан 209. Как растянуть высокочастотный (100-108 МГц) участок на шкале радиоприемника. Какой конденсатор уменьшить или увеличить?

Yuliy

Настроил недавно Океан 209 (купил на барахолке) на ФМ. Всё работает нормально, но высокочастотный участок (100-108 Мгц) на шкале получился как бы сжатым (острая настройка). Подскажите ПОЖАЛУЙСТА как его (этот участок) растянуть по шкале (каким конденсатором)?.

Yuliy

Буду работать (настраивать ВЧ-ПЧ тракт Океан 209) при помощи "Генератор учебный гук-1" и таким частотомером.

Yuliy

torneb писал(а): ↑
30 июл 2023, 19:39
на али большой выбор
например

Спасибо за ссылки.

Yuliy

torneb писал(а): ↑
30 июл 2023, 18:55
у вас есть более-менее точный частотомер проконтролировать выставленную на нем частоту?

Нет. А вы можете посоветовать не дорогой (но хороший) частотомер?

Yuliy

torneb писал(а): ↑
30 июл 2023, 17:49
Методика настройки проста

Да, спасибо, я видел все эти видео (и у Минского, и Инн Сергиеныча). Есть ещё такой "Генератор учебный гук-1", он подойдёт?

Yuliy

Yuliy, а зачем вам там такой генератор? С этого генератора я могу взять ПЧ 10,7Мгц чтобы настроить ПЧ-ЧМ тракт Океан 209, так как это делает в своих видео "Инн Сергиеныч"? для настройки ПЧ-ЧМ тракта хватит и простейшего генератора на кварце и мультиметра в режиме вольтметра Мультиметр есть, ищу теп...

Yuliy

Кто в курсе, подскажите пожалуйста, подойдет такой "Генератор сигналов 0,5 МГц-470 МГц" для настройки ПЧ-ЧМ тракта в Океан 209?

Yuliy

Rusnik64 писал(а): ↑
22 окт 2022, 20:54
Не подскажите пожалуйста режиы питания по постоянному току транзисторов в блоке питания и стабилизаторе блока 8 в радиоприёмнике Интеграл.

Вот.

Yuliy

Нужно сделать так. И замерять амперметром.

vatsur писал(а): ↑
02 окт 2022, 20:09
Вы же ток покоя выходных транзисторов устанавливаете

Мне нужно установить ток покоя приёмника.

Yuliy

vatsur писал(а): ↑
02 окт 2022, 19:09
а где схема?

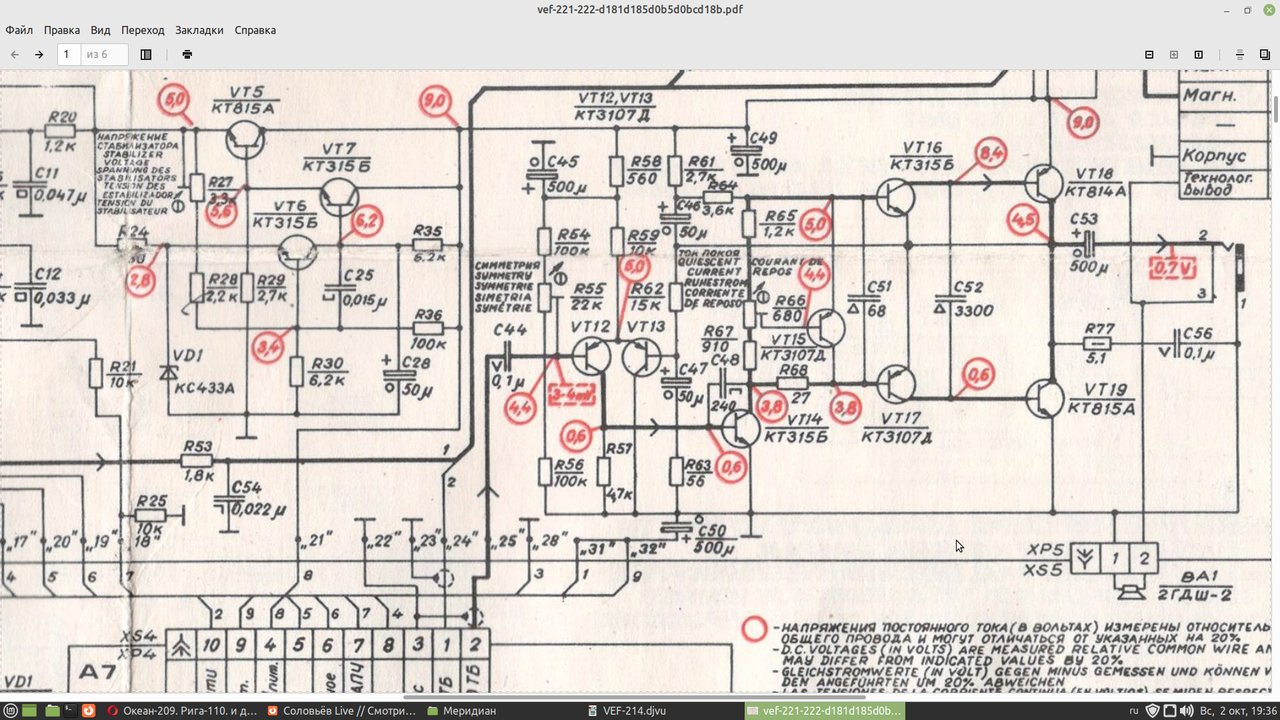

Вот. В разрыв базы VT15?

Yuliy

vatsur писал(а): ↑
02 окт 2022, 10:38
разорвать питание на выходной транзистор и мерить.

По схеме это какой транзистор? Это VT18, VT19 в УНЧ или другое? И в разрыв чего, база, эмиттер или коллектор?

Yuliy

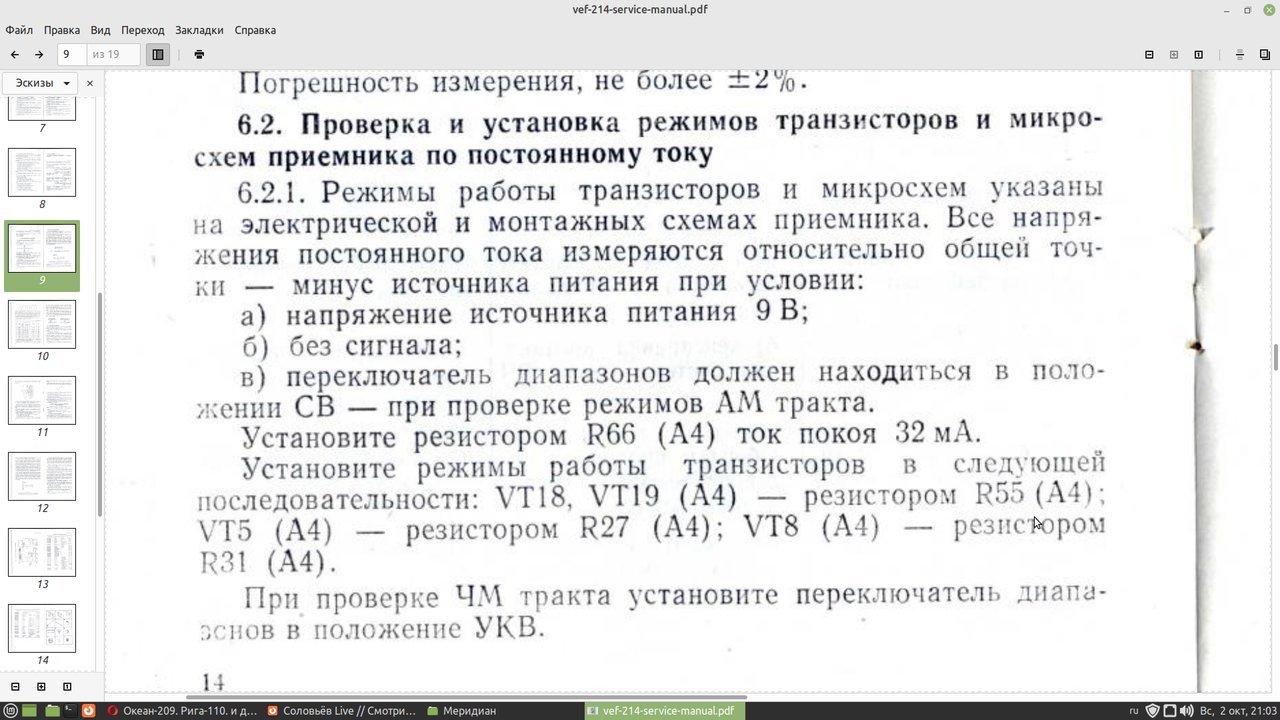

Подскажите пожалуйста куда подключится мультиметром что-бы замерить "ток покоя" в приёмнике VEF-214 ? Настраивается резистором R66, а вот куда подключится не знаю.

Yuliy

Да, но ещё зависит что там у вас на входе УПЧ, может нужно согласовать контур со входом. Вот, планирую подключить к этому блоку ПЧ-ЧМ (от Интеграла). Я думаю, что напряжение ПЧ 10,7 МГц от УКВ блока приемника Океан РП-222 должно подойти (какая разница с какого блока УКВ брать напряжение ПЧ 10,7 МГц...

Yuliy

vatsur писал(а): ↑
15 июл 2022, 15:40
Вот сюда, например:

Подскажите пожалуйста, нужно-ли конденсаторы (которые под вопросом)? Точки снятия сигнала ПЧ-ЧМ я правильно указал, или надо с контрольной точки (база VT4) и на общий (масса)?

Yuliy

Океан РП-222. Ребята, подскажите пожалуйста, куда мне подпаятся чтобы снять ПЧ-ЧМ сигнал с блока УКВ блока (до усилителя ПЧ_ЧМ). К базе VT4 (удалив его) и общему? Планирую использовать усилитель ПЧ-ЧМ с другого приемника.

Yuliy

Для обладателей Сокол 308. Перестройка на ФМ. Фото с экспортных приемников (шли в Югославию). Катушка L1- 3,5 витка (разницу не заметил (может можно и не отматывать), ферритовый сердечник не ставил, может у кого есть приборы разницу заметят). Катушка L2-4,5 витка. Катушка L3-3,5 витка. Перестраивает...

Yuliy

Техно! Техно! Большое вам СПАСИБО. Всё сделал как вы писали выше, проблема оказалась в транзисторе Т2. Заменил (снял с донора Океан 209), всё теперь работает нормально, напряжения все в норме. Поломанный транзистор проверял на "китайском тестере", он показывал, что транзистор PNP, но если я его пере...

Yuliy

Техно писал(а): ↑
27 июн 2022, 13:27
Напряжение меряете так же, как и на транзисторах - относительно плюса? (на + конденсаторов С37,С58)

Нет. Замерял относительно общего ( - ). Замерял в точке соединения С29 с R13 и R14 и общий.

Yuliy

Техно писал(а): ↑
24 июн 2022, 16:38
Для начала замерьте напряжение на С29. Оно должно быть примерно 1,5В.

Замерил напряжение на С29, показывает 6,46 вольт. Проверил конденсатор С29, всё в норме. Подскажите пожалуйста, куда дальше копать? На стабилизаторе D3 1,36 вольт (норма).

Yuliy

Yuliy, отпаяйте Т2 и снова промерьте напряжение на базе. Если оно сравняется с напряжением стабилизатора 1,36В, то Т2 надо заменить. Если будет опять завышено и увеличиваться, то значит утечка на корпус. Приемник Сокол 308. Отпаял транзистор Т2, сделал замеры в точках, вот результат; база 2,77 воль...

Yuliy

rx56 писал(а): ↑
08 июн 2022, 18:27
просто сделайте последовательную цепь из проверяемого кондёра батарейки на 9в и прибора в режиме малых токов напрмер с пределом 200мка.

Если вам не сложно, сбросьте пожалуйста сюда эту схему (можно от руки).

Yuliy

Техно писал(а): ↑
07 июн 2022, 12:31
Yuliy, отпаяйте Т2 и снова промерьте напряжение на базе.
Если оно сравняется с напряжением стабилизатора 1,36В, то Т2 надо заменить.

Вы мне сначала советовали это.

Yuliy

Техно писал(а): ↑
07 июн 2022, 22:01
Мной уже написано, что вам нужно сделать.

Большое вам СПАСИБО за советы. Я попробую ваш вариант. Потом напишу о результате.

Yuliy

да скорее всего течёт какойто конденсатор и именно он работает на СВ диапазоне. если есть красные флажки то скорее всего в них проблема. Выше я написал какие конденсаторы я проверял. Пока не проверял конденсаторы в обвязке с катушкой L5 (но она для КВ диапазона). Что бы мне не "пахать" все "красные...

Yuliy

Техно писал(а): ↑
07 июн 2022, 12:31
то значит утечка на корпус. Вероятнее всего С9 или сам переключатель.

Переключатель УКВ?

Yuliy

Замерить напряжение на D3 7ГЕ Замерил все как указано в инструкции ниже (все параметры в норме). На диоде стабилизации Д3 напряжение 1,36в (норма). А на Т3 меряли? При неисправном стабилизаторе там тоже должно быть завышенное. Мерил на всех транзисторах, проблема только с Т2 (когда приёмник включаю...

Yuliy

Радиоприемник Сокол 308. У него не работает СВ диапазон. При включение СВ работает минут 3-4, а потом сигнал пропадает, при этом звук (гул) от УНЧ есть. КВ и УКВ (ФМ) работают нормально. Замерил напряжение (включен СВ) на Т2 (смеситель), эмиттер-2,19в (должно быть 0,7-1,0), коллектор-7,6в-норма(долж...

Yuliy

Kostakis07 писал(а): ↑
03 май 2022, 22:15
но не проще ли на новой плате другой блок изготовить?

Нет не проще. Ребята у кого есть "намоточные данные катушек блока УКВ экспортного на 87,5-108МГц SOKOL-308 AM-FM", дайте пожалуйста ссылку или выложите сюда фото.

Yuliy

Большая просьба, ребята у кого есть "намоточные данные катушек блока УКВ экспортного на 87,5-108МГц SOKOL-308 AM-FM", дайте пожалуйста ссылку или выложите сюда ПОЖАЛУЙСТА. Может есть фото. Схема с таблицей "замена радиодеталей для ФМ" у меня есть, нужны намоточные данные катушек экспортного блока ФМ...

Yuliy

vatsur писал(а): ↑
30 апр 2022, 20:28
Например С9, на входе с катушки связи.

Через конденсатор С9 также идёт сигнал с КВ катушки L1(при переключение) и КВ работает нормально.

Yuliy

Радиоприемник Sokol 308 am-fm. На моём Сокол 308 СВ диапазон (при включение радиоприемника) работает, но почему-то через несколько минут перестаёт работать (но слышно, что УНЧ работает). Если я выключу приёмник минут на 5 (примерно), а потом опять включу (на СВ), то опять поработает только 1-3 минут...

Yuliy

Чтобы АПЧ не выталкивала переверните варикап АПЧ в блоке УКВ В этом случае анод варикапа 5-Д10 будет соединён с плюсом напряжения питания (через резисторы 5-R13, 5-R12, 5-R1), а катод - с напряжением АПЧ, которое может быть как положительным так и отрицательным (в зависимости от знака расстройки), ...

Yuliy

vatsur писал(а): ↑
08 фев 2022, 18:25
Чтобы АПЧ не выталкивала переверните варикап АПЧ в блоке УКВ

То есть, перестроить гетеродин "на верх" (отмотав один виток) и перевернуть варикап 5-Д10? Индикация при этом будет работать?

Yuliy

Уважаемые радиолюбители! На стр.62 я выложил описание как я перестроил УКВ блок радиоприемника Интеграл на ФМ. Диапазон ФМ получился полный, АПЧ работает хорошо (притягивает). Но катушка L1 по намотке отличается от L2 и L3. http://forumimage.ru/uploads/20220208/164430847943166329.jpg Так же после вы...

Yuliy

valera9 писал(а): ↑
04 фев 2022, 15:29
могу вам посоветывать. блоки укв от океана или вэфов

Эти блоки без "преобразователя напряжения". Преобразователь напряжения отдельной платой стоит в Меридиане 210, но мне нужен блок УКВ (модель блока) с встроенным "преобразователем напряжения" (это варикапная настройка).

Yuliy

Повторю свой вопрос. Подскажите пожалуйста модель УКВ блока (не ламповый) с встроенным "преобразователем напряжения". Интеграл не считается.

Yuliy

Просьба к знающим людям. Подскажите пожалуйста модель УКВ блока (не ламповый) с встроенным "преобразователем напряжения". Интеграл не считается.

Yuliy

люди по третьему разу покупают потому что начинают хандрить уже на третий год после покупки. Как говорил Лёлик "зато дёшево надёжно и практично". Дешевле разных планок (от барыги с минска) и псевдо методик (от того-же барыги). Как правильно сказал Талгат7174 в своём видео, " методика по перестройке...

Yuliy

Можно конечно вообще не заморачиваться и купить на али это, что бы не делать в приемниках дырки.

Yuliy

А такой конвертер подойдёт для установки в Океан 209 и другие советские радиоприемники с УКВ?

Yuliy

Для тех кто хочет перестроить "rahu87 Глобус" на ФМ. http://forumimage.ru/uploads/20220122/164288087968291131.jpg http://forumimage.ru/uploads/20220122/164288088074572126.jpg http://forumimage.ru/uploads/20220122/1642880881195710092.jpg http://forumimage.ru/uploads/20220122/16428808816117683.jpg htt...

Yuliy

vatsur писал(а): ↑
22 янв 2022, 21:04
То есть, если крайние концы поменять, то "острая" настройка будет вверху?

Да. Ставил и с А и с В советские резисторы (б,у). Попробую китайские, может поможет.

Yuliy

напряжения выставьте такие, какие должны быть В схеме к приемнику Интеграл не указано напряжение настройки УКВ (это контакт №6). Только в инструкции по ремонту упоминается напряжение 19-21 вольт на контакте №6 блока УКВ. Гетеродин вверху (потому что АПЧ притягивает, а не отталкивает станции). Напря...

Yuliy

нужно параллельно контуру гетеродина ёмкость побольше поставить Может на оборот, меньше? Вроде как где-то читал, что С1,С14, и С19 (в гетеродине) Интеграла вообще удаляются. Пока я не удалил и 5-С20, у меня вообще не влазил в шкалу весь ФМ диапазон. В низу ФМ (у нас с 87,6МГц) я подгонял при помощи...
