Yuliy

Подскажите пожалуйста, на транзисторе П213А при проверке, должна звонится коллектор-эмитер?

Yuliy

gsmart

Паралельно выходу БП подпаяйте резистор сопротивлением примерно 1-1,5 ком

Параллельно это один конец резистора к общему + блока питания, а другой конец резистора к минус блока питания?

Yuliy

Где замеряли, в какой точки? А там на блоке питания всего два провода на выходе, общий + (идет на контакт 20 платы ВЧ-ПЧ) и минус (он идёт на плату с кнопками). Надо менять транзистор П213А (на блоке питания)? Проверил напряжение на коллекторе П213А, там уже напряжение 22,4 вольт (по схеме должно б...

Yuliy

Замерил напряжение на блоке питания Океан 209 без нагрузки, показывает 22,5 вольта. Так и должно быть? Или должно быть 9 вольт? Когда он стоит в приемнике (под нагрузкой) то показывает 9 вольт.

Yuliy

Сопряжение контуров делали?

Если вы про L3 С4, то делал. Замерил напряжение на эмиттере Т1 (УКВ блок), показало 1,9 вольт, а по схеме должно быть 2,1 вольта. Поставил назад резистор R1 на 1,5Ком, напряжение на эмиттере стало 2,0 вольта, напряжение на входе блока УКВ 4,4 вольта.

Yuliy

gsmart Большое СПАСИБО за подсказку! Подскажи ещё пожалуйста. Недавно перестроил на Океан-209 укв на фм, но вылезла такая проблема, если дотрагиваюсь до провода питания 220В или двигаю этот провод в разные стороны, то станции меняют уровень сигнала. Происходит как бы настройка на станцию, но не родн...

Yuliy

Средняя точка это 4,5 вольт на эмиттере Т 11 (УНЧ)? А ток покоя 4,3 вольта замерять на базе Т 14 (УНЧ)?

Yuliy

Подскажите пожалуйста, за что отвечают подстроечные резисторы R 67, R 79 в УНЧ Океан 209?

Yuliy

http://forumimage.ru/uploads/20191020/15715860869779495.jpg http://forumimage.ru/uploads/20191020/157158609737767054.jpg http://forumimage.ru/uploads/20191020/157158610945336590.jpg http://forumimage.ru/uploads/20191020/157158611910073966.jpg http://forumimage.ru/uploads/20191020/157158612829224062...

Yuliy

Yuliy спасибо за ответ. спрошу еще о том где можно увидеть схему этого тюнера\печатку.расположение деталей. режимы. как слышит.\ или это покупная и уже отлаженая платка. спасибо. Вот ссылка, там всё есть про тюнер Михаила и его почтовый ящик http://rt21.getbb.ru/viewtopic.php?f=42&t=146933&p=233568...

Yuliy

а что это за fm приставка от Михаила для VEFов. по подронее пожалуйста. Это не приставка, а ФМ тюнер (от Михаила). Я уже такой тюнер поставил на "Интеграл", rahu87 (сувенир Глобус). Недавно поставил на VEF-202 и 206, пришлось правда повозится с сопряжением шкивов КПЕ на VEF и переменного резистора ...

Yuliy

Сопряжение тюнера от "Михаила" с VEF-202-206. Всё работает отлично, станции на всю шкалу. Тюнер отличный!!!

Yuliy

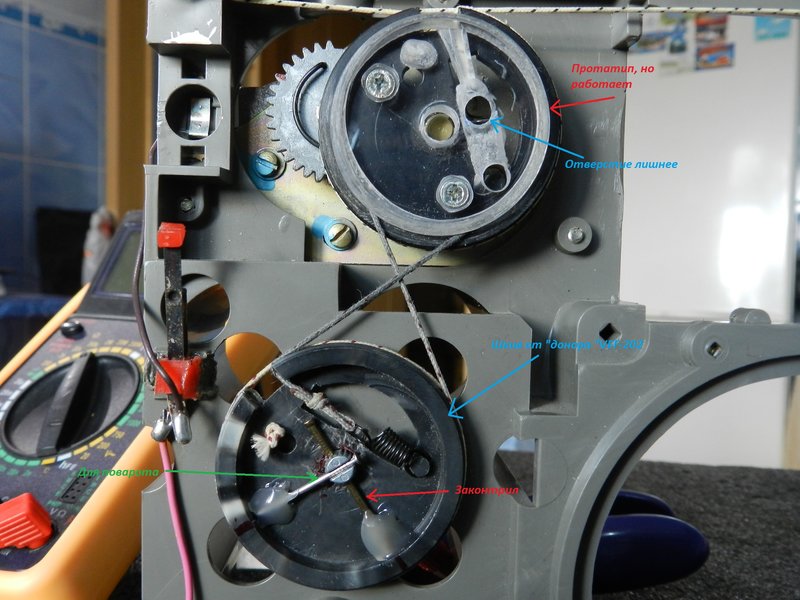

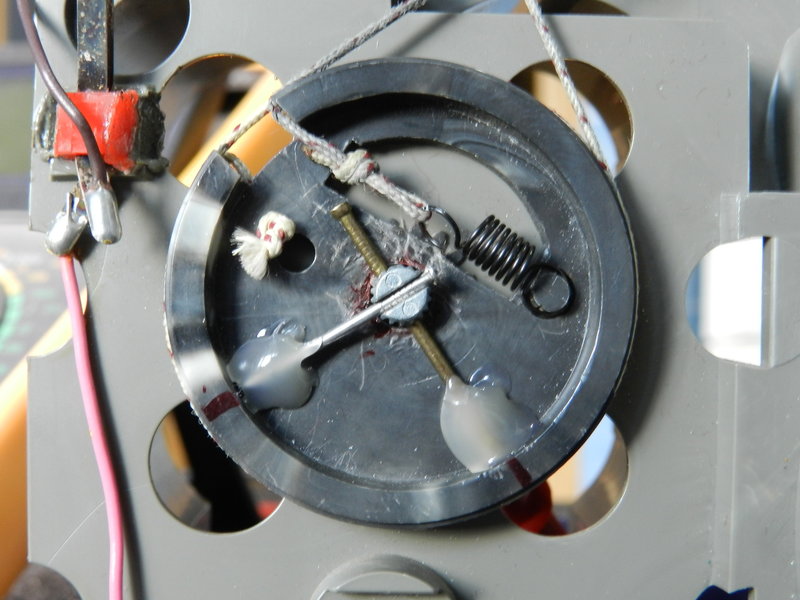

Сопряжение тюнера от "Михаила" с VEF-202-206.

Yuliy

OGR писал(а):А лампочки где приобретали?

На "али". Поставил белые потому что другие тускловаты. Не забудьте перепаять провода под лампы!

Yuliy

http://forumimage.ru/thumbs/20190905/15677027139984939.jpg http://forumimage.ru/thumbs/20190905/156770273204236224.jpg http://forumimage.ru/thumbs/20190905/15677027505628554.jpg http://forumimage.ru/thumbs/20190905/156770276826734914.jpg Лампочка светодиодная (белая), скрепка помогает (очень) перет...

Yuliy

Да, тема здесь затухла!? Может кто подскажет проверенную методику для перестройки родного УКВ блока на ФМ. Та метода что описана в начале форума я так понял до конца не доработана. Может есть метода на других форумах?

Yuliy

http://forumimage.ru/uploads/20190829/156710969258287686.jpg http://forumimage.ru/uploads/20190829/156710970154956570.jpg http://forumimage.ru/uploads/20190829/156710971060641771.jpg http://forumimage.ru/uploads/20190829/156710984561973862.jpg http://forumimage.ru/uploads/20190829/15671098550615777...

Yuliy

Ребята, подскажите пожалуйста , где на "Приемник трехпрограммный Электроника 205" вход УНЧ (точки подключения внешнего источника звука)? Схема на радио есть, но что-то не могу закинуть сюда.

Yuliy

Что то тема "затихла". Если у вас есть схема на приемник Интеграл и вы шарите в настройках и ремонте, подскажите пожалуйста я правильно мыслю, что катушки c 2-L15 по 2-L21 (блок 2), это катушки гетеродина для укладки КВ частот?

Yuliy

Подскажите пожалуйста как на Интеграле расширить диапазоны принимаемых частот на КВ? А то на КВ они заужены. Что подкрутить?

Yuliy

bykowina
Надо Федя, надо! А если серьёзно, то если знаешь как подстроить КВ (какими катушками) подскажи.

Yuliy

С резистором разобрались. Теперь просьба к тем кто шарит в этом деле, подскажите пожалуйста можно ли на Интеграле как-то сдвинуть частоты на кв диапазонах 25, 31, 41, 49 метрах. А то получается, что приёмник на кв настроен (в советское время) урезано. Какие катушки гетеродина надо подкрутить?

Yuliy

Повторяю для особо "умных":Кручу ручку резистора, в одном крайнем положение показания на тестере сразу меняются, а в другом есть запас хода ручки когда показание не меняется (стоит на нуле). На нормальных переменных резисторах эти показания меняются сразу. Я поменял на нормальный и теперь у меня час...

Yuliy

Моя проблема с укладкой диапазона по шкале была скорей всего из за переменного резистора (родной с Интеграла). Подключаю тестер к переменному резистору(все провода и постоянный резистор отпаяны), один щуп тестера на крайний контакт другой на средний. Кручу ручку резистора, в одном крайнем положение ...

Yuliy

Попробуйте перепаять крайние выводы, как вариант на Интеграле нелинейный резистор, если не поможет, попробуйте без дополнительного резистора, один конец на плюс второй на минус. Перепаивал крайние выводы (смена местами постоянного резистора с проводом на крайнем контакте переменного). Это только да...

Yuliy

Провёл ещё раз замеры. При положение переменного резистора "крайнее положение №1" , частота 86 МГц, питание 2,43 вольт, стрелка на шкале в левом положение (край). При положение переменного резистора "крайнее положение №2 , частота 112 МГц, питание 4,95 вольт, стрелка на шкале в правом положение (кра...

Yuliy

Думается обычный тестер в режиме вольметра быстро расставит все по местам. Я уже написал выше, что замерял напряжение. При увеличение номинала ограничивающего резистора, по шкале сдвигается (в лево) только одна часть диапазона 85 МГц. Эта часть уходит за край шкалы. Но как двигать-укладывать по шка...

Yuliy

Кручу резистор до упора по шкале, в сторону 87 МГц (реально там 85 МГц проверял…). Напряжение замеряю с среднего контакта переменника, показывает 4,9 вольт. Кручу в сторону 108 МГц (до конца шкалы), 108 МГц получаются в середине шкалы. Кручу дальше до упора, край получается 112 МГц (замерял) и напр...

Yuliy

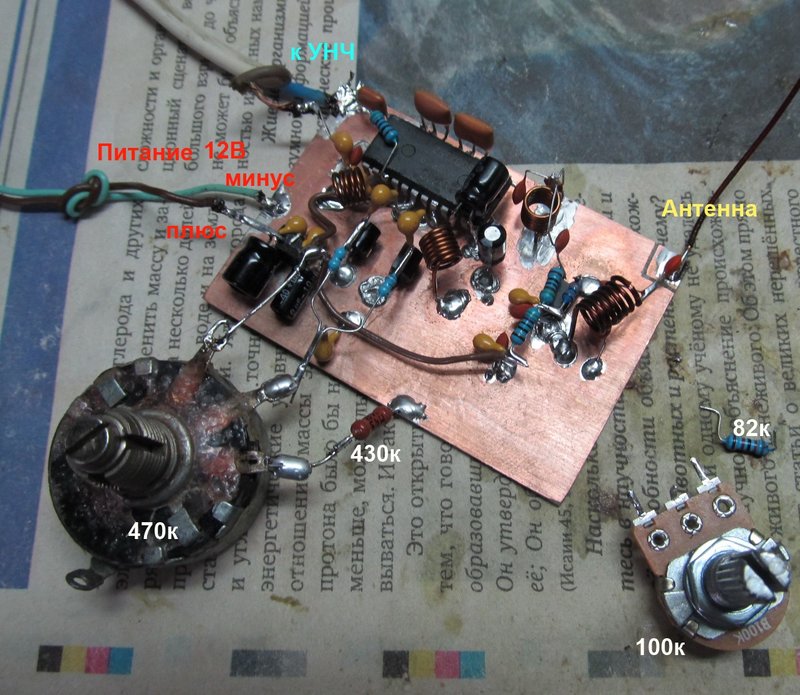

DAAS Ничего я не перепутал. Вот схема приемника , что выслал Михаил (и схема его). http://forumimage.ru/thumbs/20190630/156192649732114130.jpg Подключил я свой с Интеграла переменный резистор 12-R1(по схеме), он на 470 кОм (реально на 436 кОм), а так-же заменил резистор 12-R2 на 430 кОм (прислал Ми...

Yuliy

Yuliy

DAAS Получил тюнер от Михаила. Проверил его (с его переменным резистором -потенциометром), всё работает. Частоты 87-108 МГц по краям (с небольшим запасом 85-112 МГц) переменного резистора -потенциометра (он на 100 кОм). Но когда подключаю тюнер Михаила к своему Интегралу и через свой переменный рез...

Yuliy

DAAS Тоже заказал у Михаила ФМ приемник под "Интеграл".Пока он в пути, делаю профилактику Интегралу, меняю электролиты. Хотя он и со старыми(советскими 83-го года) кондёрами работал. Только звук до конца не отключается (слышно в динамиках немножко), хотя регулятор звука выкручен на уменьшение до ко...

Yuliy

DAAS

Просто устанавливается вместо оригинала

Спаренный резистор случайно не 12-R1 поставили?

Yuliy

DAAS
Михаил делает ФМ на ламповые приемники. Если вы установили его ФМ тюнер на "Интеграл" то сбросьте фото как вы его установили. И ответьте пожалуйста, у вас получился весь ФМ 87,5-108 мГц?

Yuliy

DAAS
Хотелось бы наглядно увидеть какой приемник "Михаила" вы поставили и какую внутреннею антенну "как в совдеповских УКВ" поставили. И какой получился захват частот ФМ 87,5-108 мГц или другой?

Yuliy

Ребята. Если кто смог добавить ФМ в "Интеграл" выложите схему и фото как и что подключили. И какой результат по частотам (низ и верх). ПОЖАЛУЙСТА!

Yuliy

DAAS Если не трудно выложите схему вашего подключения ФМ и какую плату ФМ вы поставили.

Yuliy

не просто с разбегу заставить данный аппарат работать на FM.

А если не с разбега? Если я правильно понял, то перестроить Интеграл на полный ФМ 87.5-108 мГц пока не кто не смог.

Yuliy

IVS Спасибо за помощь! И ещё, если я правильно понял то Интеграл не стерео, но зачем в нём стоят два динамика?

Yuliy

IVS Уточните пожалуйста, переключатели диапазонов должны быть выключены если сделать по вашей схеме?

Yuliy

А если уж ставить переключатель, то как-то так:

Спасибо за помощь!

Yuliy

Вход УЗЧ выведен на 1-й контакт гнезда для подключения телефонов (2-й, ессесно, общий). Причем, если выходное сопротивление подключаемого источника достаточно низкое, больше ничего делать и не надо (максимум – отжать все диапазонные кнопки)… Только один нюанс – штекер, вставляемый в упомянутое гнез...

Yuliy

Кто знает подскажите пожалуйста, где в Интеграле точка подключения внешнего источника звука для УНЧ. Хочу подключить к нему модуль ФМ 747D.

Yuliy

Радиоприемник Интеграл. Кто знает подскажите пожалуйста, где в нём точка подключения внешнего источника звука для УНЧ. Хочу подключить к нему модуль ФМ 747D.

Yuliy

[quote="NELSON"]Георгий Верёвкий, он же Гога Рижский опубликовал замечательное видео по перестройке Океана 214 на FM.
Ждём от Гоги видео про Океан 209.

Yuliy

Океан 209. Поставил на место С17 подстроечник(тример) на 2,7-10пФ и начал настраивать укладку диапазона(с помощью генератора фм-модулятор). Сначала подкрутив КПЕ и L4 настроился на 87,1. Потом настраиваюсь на 108,2 и пытаюсь при помощи С17 настроить 108,2 ближе к краю шкалы. Возвращаюсь на частоту 8...

Yuliy

Океан 209. Уважаемые ПРАКТИКИ, а не теоретики,подскажите пожалуйста. Я поставил С4 подстроечник 2,7-10 пФ, когда пытаюсь поднять чувствительность(подкручивая С4) крайней(у нас) станции на частоте 107,7 МГц то проскакивает соседняя станция на 107,3 МГц. Вопрос, это нормально? Если нет, то в чём причи...

Yuliy

Океан 209. Просьба к ПРАКТИКАМ, подскажите как правильно делать укладку диапазона? Начинать надо с нижних частот 87 МГц или верхних 108 МГц, или без разницы? Например как делаю я, нижняя граница диапазона настраивается катушкой L4, верхняя конденсатором С17. А подбором конденсатора С16 я или растяги...

Yuliy

Океан 209. На практике выяснил, что С17 растягивает нижний диапазон(частоты) как и L4. Хотя некоторые люди на этом форуме пишут, что С17 тянет верхние частоты. Просьба к ПРАКТИКАМ, а не теоретикам, подскажите какой кондёр растягивает или сужает верхние частоты (при этом нижние частоты должны остатьс...

Yuliy

во первых, мы с Вами за одним столом водку не пили, поэтому следите за выражениями. Во вторых, схема из трёх деталей, но если нет возможности разобраться даже в этом, то может лучше аппарат отдать специалисту? Тогда научитесь правильно излагать свои мысли, чтобы потом не писать "ой я ошибся". Лично...
