torneb

torneb, а что за приспособу для СМД с алиэкспресс вы используете, а то ссылка у меня не открывается http://forumimage.ru/uploads/20220102/164111764620099233.jpg Суть в том, что в алюминиевой пластине встроен нагреватель с питанием от сети.Фактически обычный малогабаритный утюг) быстро разогревается...

torneb

На самом верху советский алмазный надфиль,для заточки этих мелких свёрл.Другого способа заточки свёрл от 0,5 до 1 мм не нашёл.А алмазным надфилем при некоторой сноровке и опыте выходит нормально.Свёрла при своевременной заточке долговечные. я подтачиваю обычной алмазной пилкой для ногтей.А накануне...

torneb

сли интересует - схемы и прошивки поищу http://forumimage.ru/uploads/20211231/164098000348037675.gif Вот страничка автора http://www.sprut.de/electronic/pic/projekte/frequenz/freq.htm именно эту схему я и делал. Еще делал на аттину2313 с предделителем .Прошивку на Bascom писал сам.. http://forumima...

torneb

Новогодняя игрушка на ИВ-11 https://dropmefiles.com.ua/ru/EUwLs2DvT Вы Мастер.У меня так..хобби..Корпуса из фанеры в основном.Что можно дома в стесненных условиях сделать лобзиком+морилка+ПВА или самоклейка вместо морилки)Пластмассовые редко использую- как правило,размер то не подгадаешь) Частотомер...

torneb

Платы развожу вручную на бумаге,рисую тоже вручную,ручкой .Типа которую в чернильницу макать. попробуйте простейший рейсфедер из отслуживщего стержня шариковой ручки чистого- нагреваете на зажигалке кончик,вытягиваете и обрезаете по требемому диаметру.Потом туда нитрокраску аккуратно засасываете. П...

torneb

Борисович писал(а): ↑
31 дек 2021, 19:55
Кстати,чем платы сверлите?

у меня 3 сверлилки )Одна помощнее, вторая проще ,а третья ваще ковырялка))

torneb

Вы получается платы разводите на компьютере или готовыми lay файлами пользуетесь.Дальше ЛУТом или фоторезистом . Развожу в спринтлайот, потом фоторезист. Быстро и удобно. Лут как то не прижился- результат не предсказуемый.А дальше засветка матрицей из ультрафиолетовых светодиодов http://forumimage....

torneb

torneb , Вы покажите сначала,что Вы напаяли супер-пупер паяльной станцией.И будем сравнивать.Только не пишите,как тут недавно один человек написал: " я часы не паяю" "у меня другие интересы". Пайка ,она и Африке пайка. Да не вопрос.. http://forumimage.ru/uploads/20211231/164096730654414187.jpg http...

torneb

Мне вот вообще не совсем понятно,а зачем для домашнего паяния нужен паяльник с необгораемым жалом и цифровым показом температуры.Если паять,а не у включёного паяльника сидеть,то не очень оно и обгорает. Действительно)) Надо назад..к истокам..Вот это- самое то)) http://forumimage.ru/uploads/20211231...

torneb

если бы наш народ любил бы простоту то он бы не смог сделать гипер звуковые технологии, а просто достигал бы решение технологии пэтриот сша. да.да.да HAKKO и другие тупые-куда им до простого паяльника)Зачем то "лишние" детали вставляют.Да и ТАУ зачем то ученые выдумали - мучают себя как при царском...

torneb

Одно из самых интересных и малоосвещенных в печати применений радио в ВОВ
https://weaponland.ru/publ/obektnaja_mi ... 20-1-0-961

torneb

А вышеприведенная схема ничем не лучше простого диммера. Причём здесь диммер? Данная схема работает не с термопарой, а с изменяемым сопротивлением нагревателя паяльника. Безусловно, сложнее обычного диммера, но установленную температуру держит. Ну и навошто такие пляски с бубном,если все решается п...

torneb

Спасибо за ссылку , но я не владею программированием и поэтому не использую микроконтроллеры, а схему нашел по тому же принципу что и у этого автора но на двух микросхемах ,попробую выложить ее . Что вас так тянет на сомнительные схемы.. Для стабилизации температуры жала нужна обратная связь .Т.е. ...

torneb

torneb , а как Вы побороли тупую головку в М-57.В китайском тестере ток головки в среднем 150-200 мка.А в М-57 не менее 15 ма. У меня ESR сделан в виде приставки к цифровому DT-830.Как то стрелочный делать не решился,хотя цифровые не очень нравятся в принципе ( это возрастное наверное) Лично эту сх...

torneb

Борисович писал(а): ↑
22 дек 2021, 20:39
ESR со стрелочным индикатором вообще редкость.А схему можно показать?

Здесь пример исполнения
https://elwo.ru/publ/skhemy_izmeritelny ... 17-1-0-464

torneb

Сделал стабилизатор температуры жала паяльника , в монтажной сборке работал хорошо но когда собрал на плате то работать перестал то есть не работает сама схема выключения паяльника , а нагрев идет беспрерывно, кто может что нибудь подсказать ? Не могу вставить изображение.Вот ссылка; Журнал "Радио"...

torneb

GregoryR писал(а): ↑
02 июл 2021, 19:00
И благодаря быдлокоду, в конечном итоге, они работают с такой же производительностью, как допотопные МК на ассемблере.

код пишет человек.На ассемблере можно написать не менее кривой код)

torneb

Ценность Дуни в том, что для нее написана куча библиотек энтузиастами, в отличие от того же Bascomа, который поддерживается чуть ли не одним человеком. Да и никто не заставляет в Дуне использовать PinMode. DigitalRead и прочую шнягу - отлично понимает прямую работу с регистрами.Я,например, их напрям...

torneb

tvmaster писал(а): ↑
27 окт 2021, 21:28
Если вытяжка на улицу или в канал, фильтр то зачем? Лишнее сопротивление.

нет- обычная комната в квартире.На улицу или в канал не получится- вот поэтому и фильтр

torneb

Привет всем.
Озаботился тут созданием небольшой "вытяжки" для пайки- кулер от блока питания на втягивание.За них хочу поставить какой-нибудь фильтр и все это в какой-нибудь простенький небольшой канал.
И вот стало интересно - а кто что использует при пайке.Дым ведь не полезный,а паяем часто.

torneb

Я на ИВ-11 делал. Причем две лампы. Не из жадности, просто интересно. Минуты и часы чередуются через 3 секунды. На ATMEGA8, анодное через повышающий на MC34063. Там же на дроссельке пару витков для накала. Или можно даже постоянкой питать - особой засветки я не заметил. Используются еще часы реально...

torneb

спасибо)

torneb

Здравствуйте! Восстанавливаю тут Селгу 405 и дошла очередь до замены нити верньера. К своему стыду,я не понял как его завязывать - как на картинке. Подскажите,кто в курсе - буду благодарен. Спасибо http://forumimage.ru/thumbs/20210830/163034050125644736.jpg http://forumimage.ru/thumbs/20210830/16303...

torneb

А мне приемничек на SI4825 понравился. Микросхемы на али стоят копейки, бракованных нет. Ничем не хуже КТ0936, да и фирма посерьезнее будет.Кстати обвязка проще. В самом простом варианте на FM

torneb

В дальности.Приемный радиоцентр небось в москве. Вовсе не факт. Логично вынести его поближе. Радиограммы Зорге принимали во Владивостоке, а не в Москве. Ну да.. А начальник в Москве сидит в кабинете)Прям к нему и телепортируемся) Реальные агенты разворачивали антенны и в хате, и на чердаке, и снару...

torneb

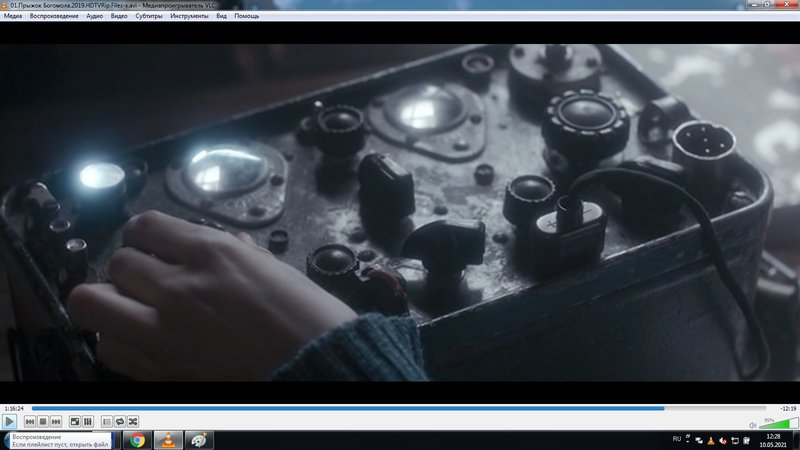

А в чем кривизна на третьем? Да, РБМ не шпиёнская рация, так она хотя бы военного времени. С ней еще тов. Скорин таскался в Таллине. В дальности.Приемный радиоцентр небось в москве.А РБМ мощность 1Вт.Сомневаюсь,что она в хате наклонный луч разворачивала.Да и станция эта для "передка".Для диверсанто...

torneb

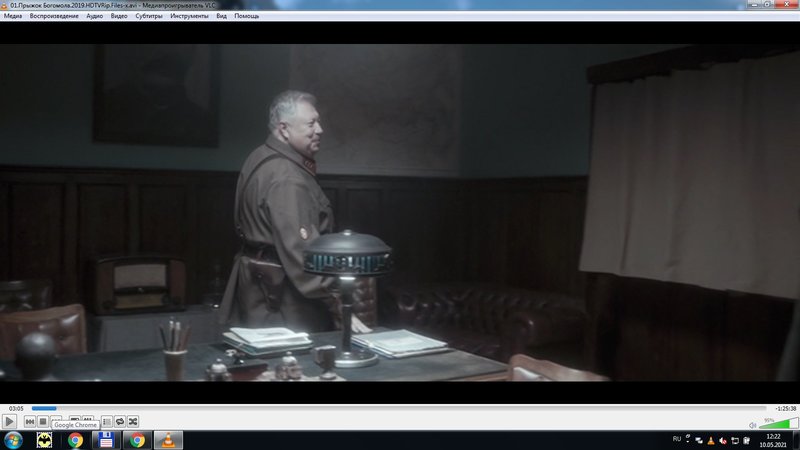

Кривизна в современных "шпионских" фильмах о войне)

torneb

Самое простое питание для ИВ-6 в динамическом режиме - MC34063 в качестве повышающего.Там 40 вольт выжать можно при питании от 5 вольт.На накал можно ее же в режиме понижающего, а можно на дросселе повышающего пару витков ПЭЛ 0,5 сделать и подобрать накал Я делал частотомер на ИВ-6, часики на ИВ-11 ...

torneb

Adriano писал(а): ↑
05 фев 2021, 15:27

torneb писал(а): ↑
05 фев 2021, 15:20
Современные импортные все на первой.
А вот это спорно.

не знаю не знаю) В субботу забрал китайские кварцы на 27 и 26 мГц.И все они на первой гармонике. В сетевых картах стояли на 20 Мгц и тоже на первой

torneb

torneb , Я имел в виду, что данная схема не является измерительным прибором. Это просто генератор. В электронике, как в точной науке, надо всё же придерживаться точных определений. вы правильно заметили- это генератор. А вот уж чем вы будете измерять частоту этого генератора - к нему и претензии. А...

torneb

...Кстати, Rs нужен для кварцев, которые могут генерировать на верхних гармониках. Чтобы завёлся именно на первой гармонике (на третьей может заводиться нестабильно). Например, большинство кварцев на 27 МГц в этой схеме заводятся на 9 МГц. На всякий случай уточню - если на кварце написано 27МГц - э...

torneb

Adriano писал(а): ↑
05 фев 2021, 12:00
torneb, Хм. И что эта схема измеряет?

частоту резонанса на первой гармонике
Советские кварцы- все на третьей. Импортные современные на первой.
Кстати схема- из китайского частотомера с функцией проверки кварцев. Такой на али стоит 5 долларов. Но меряет точно на PIC контроллере собран

torneb

вот схема измерителя кварцев.Показывает первую гармонику

С1-С2 по 20 pF

torneb

gsmart
а пружинку и нить как крепили?Пазов не видно

torneb

Weydenbaum писал(а): И где вы такие места знаете ? Поделитесь, я туда наведаюсь.

да не вопрос..
https://www.kufar.by/item/109638165
https://www.kufar.by/item/93051659
https://www.kufar.by/item/93319947
курс белорусского рубля к доллару 2,6 рубля за 1 доллар

torneb

Вот к примеру одна из них: http://www.cqham.ru/forum/archive/index.php/t-16965.html Еще меняют ВЧ диод на лампу 6Х2П. Но погрешность при измерении выше 50 Мгц больше 10%. Основная погрешность, %, от верхнего предела измерения в диапазоне частот: 4Гц...1 МГц .................±1 1 МГц...35 МГц..........

torneb

Привет всем! Приобрел за копейки данный вольтметр.Позарился из-за того, что можно измерять ВЧ напряжение. После включения постоянку и сопротивления измеряет исправно,вопросов нет. Решил попробовать переменку.Началось с того,что не смог установить ноль. Тогда разобрал пробник и увидел такую картину. ...

torneb

Gex7772 писал(а):https://m.habr.com/ru/post/489796/ интересно придумал автор статьи

ему проще было купить GSM модем на али за 5 баксов.Там есть возможность подключения гарнитуры.И выдавать набранный номер через UART порт AT командой

torneb

И много вы компов с полноценным COM портом нынче видели? Переходники с виртуальным не катят- попробуйте прошить EXTRA-PIC из современного компа-получите облом. Подавляющее количество современных однокристалок шьется дудкой и китайским последовательным usb программатором за 150 рублей. Если в китае ...

torneb

Программатор в лаборатории современного радиолюбителя это уже стандарт, как раньше авометр. Причём, контроллер можно прошить как дорогим программатором-отладчиком типа PicKit3 за 50 у.е., так и простейшим, типа 5 проводков, подключаемых к COM-порту ПК. И много вы компов с полноценным COM портом нын...

torneb

Потапыч писал(а):Авиационные, американские, как у них, так и у нас. Их стояло по несколько штук каждый на свой поддиаппзон.

пруф,пожалуйста, а не голословные утверждения.
Здесь http://www.rkk-museum.ru/ что-то не нашел..А ведь Громов свое дело знает

torneb

А представляете, когда такой есть, с неимоверной чувствительностью, в сотые доли микровольта, тремя преобразованиями, с высокой ПЧ, в десятки мегагерц, регулируемым училением, как по входу, так и по ПЧ, без АРУ, а на нем ничего толком не слышно. А на регенератор, слышно существенно, больше, а главн...

torneb

Сергей1961,спасибо,попробую)

torneb

Добавил резистор смещения на второй затвор стало получше.Все равно смущает амплитуда и несимметричность http://forumimage.ru/uploads/20200807/159681677865253948.jpg http://forumimage.ru/uploads/20200807/159681675723197435.jpg http://forumimage.ru/uploads/20200807/159681676378938911.jpg http://forumi...

torneb

засинронизируйте его по огибающей (на пределе развёртки 1-2 мСек) до получения устойчивой картинки и подбором уровня модуляции установите требуемую глубину. ну так и делаю.Только не глубина меняется, а амплитуда.А глубина остается примерно процентов 10. Хотя в радиоприемнике сигнал слышен чистый. В...

torneb

Я вот на досуге решил сделать ам модулятор на нем для простенького сигнал генератора.Оба затвора подключены к общему через резисторы 100к.В истоке стоит 330 ом, в стоке 3,3 кОм Сигнал снимается через конденсатор 10n со стока.Напряжение питания 9 В На первый затвор заведен сигнал от генератора ВЧ 1 ...

torneb

средний на затвор А если наоборот сигнал с генератора подать на средний? Надо попробовать) А вообще- имеет значение на какой затвор что подавать? В некоторых схемах основной сигнал подают на первый затвор,вспомогательный- на второй. В некоторых (смесителей для приемников ПП) наооборот- на второй си...

torneb

Привет всем. Просветите по полевику BF998.В сети информации по нему мало,в основном схемы из даташита. Интересует в каком случае нужно подавать смещение на второй затвор,через резистор в 47к, в каких случаях второй затвор сажать на землю через резистор в 100к. Здравствуйте. BF998 по параметрам прак...

torneb

Привет всем.
Просветите по полевику BF998.В сети информации по нему мало,в основном схемы из даташита.
Интересует в каком случае нужно подавать смещение на второй затвор,через резистор в 47к, в каких случаях второй затвор сажать на землю через резистор в 100к.

torneb

oldmao писал(а):Ведь именно на нём Кренкель связался с северного полюса с южным. И совсем не с киловаттным передатчиком.

да там больше случай и звезды на небе.
может попробовать на поддиапазоны разбить и сузить перекрытие?
