Сухроб

mrz
на первой своей 122-й тоже столкнулся с такой байдой. решил подбором от какой-то весны/электроники/карпат и прочего, благо из тогда как грязи было - особо не заморачивался с замерами тока стирания. глушит - и ладно.

Сухроб

+ никогда не видел "равномерно" без перекоса изношенной головки...
неужели трудно было подобрать материал со сходной с сендастом износостойкостью на "встречке"?

Сухроб

FAI4
частота на датчике скорости ВД -
уже посчитано страниц 10-15 назад:
http://rt20.mybb2.ru/viewtopic.php?p=1776205#p1776205

Сухроб

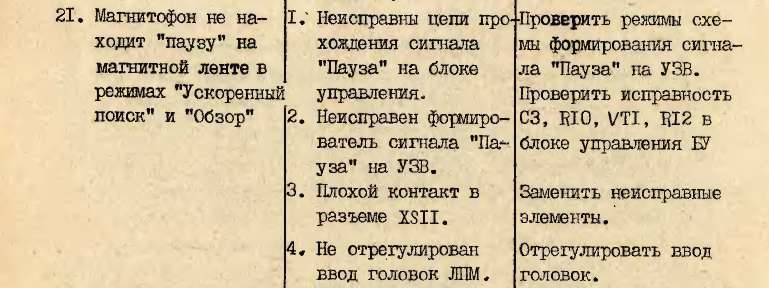

Сделали бы ещё в 120й на один магнит паузу, чтобы как при поиске головки опускались, вообще бы идеально было :dance2: 1. некому уже делать. если только больной на голову фанат на современных микроконтроллерах портирует логику и плату сваяет. 2. при приспущенных головках (когда они касаются ленты) н...

Сухроб

Макауба
выложить на файлообменник, а сюда ссылку

Сухроб

все очень просто. приборы: осциллограф (желательно железный калиброванный. если программный - откалибровать, хотя бы батарейкой и мультиметром, работать желательно на ноутбуке от батарей с отключенным БП), генератор (неважно, программный или железный). информация - схема матплаты (на ней есть карта ...

Сухроб

Макауба писал(а):
LAMER писал(а):в обоих деках?
Подскажите, допустима ли замена подстроечников R19 и R20 (номинал 4,7 кОм) на подстроечники номиналом 6,8 кОм?

а зачем? высоту прижима головок на ЛПМ трогали? краска на винтах не тронута?
головки не намагничены?
на других кассетах (студийных музыкальных) уровень дотягивает до нормы?

Сухроб

корявый какой-то комплекс. и на китайчину ширпотребную, пустую как барабан (типа корейской дэу вулкано, внутри которой 95% воздуха)...

Сухроб

Макауба , перед настройкой АЧХ "на слух" специалисты рекомендуют посетить ЛОР-врача, чтобы удалить серные пробки, которые искажают входной сигнал. После этого необходима калибровка ушей камертонами (базовая, 5 октав, не менее), посещениями филармонии, оперного театра, ночного клуба и рок-концерта. ...

Сухроб

транзюк
не могу найти в рознице в москве... штук 20 кто отсыпал бы...

Сухроб

транзюк писал(а):Так вот ,это ДПК1 - полностью взаимозаменяем с родным.

распиновка какая у него?

Сухроб

Макауба ставишь постоянным магнитом и маркером "метку" на ленте. вытягиваешь ровно 4,76 метров пленки из кассеты ставишь вторую метку магнитом и маркером. от метки до метки между щелчками должно быть 100 секунд. или крутилкой скорости с помощью частотомера (есть в программах-осциллографах) выставля...

Сухроб

дубль кнопки СТОП при нажатии на кассетоприемник. т.е. можно при открытии кармана стопнуть из любого режима. зачистить и поджать плотнее контакт.

Сухроб

чё-т схема не от 122-й ваще...

Сухроб

FAI4
чуть выше описан набор приборов у владельца. не думаю, что с ним можно будет выставить АЧХ по фэн-шую.

LAMER
если владелец осилит - то да...

Сухроб

коррекция АЧХ после настройки резонанса головки и входных цепей УВ

Сухроб

выставить на слух по ВЧ (тс-пс-пс...) )))))))

Сухроб

1. коррекция ВЧ-предискажений
2.

Сухроб

в руководстве по настройке для сервис-центров есть пункт о проверке коэфф. детонации детонометром или прослушиванием измерительной ленты 3150Гц.
относится ли это к сборочной линии - неизвестно.
однако, если ремонт на дому - все проверки "...на слух и визуально" (С)
стр.76-77 руководства по настройке

Сухроб

ранее:

2. головку лучше покрутить (напротив регулировочного винта есть отверстие в щели под крышкой) под студийную кассету.

Сухроб

2. головку лучше покрутить (напротив регулировочного винта есть отверстие в щели под крышкой) под студийную кассету. обычно деку А подкручивали под копируюмую кассету при перезаписи, а деку Б считали "оригинально настроенной" под все свои остальные магнитофоны. после выставления головок записать на ...

Сухроб

Макауба 1. ламель контакта блокировки записи слишком сильно поджата (деформирована на прижим) и при вставке кассеты с целым язычком блокировки контакт не размыкается. проверить визуально и подогнуть по заводу. или 2. перепутаны коннекторы блокировки записи и режима СТОП при открывании кассетоприемн...

Сухроб

транс на грани насыщения при правильно настроенных ЛПМ. при перекосах в плечах обмоток двигателей и/или превышения/дисбаланса размахов напряжений на них же транс насыщается и какает фоном. этому способствуют сам по себе слабый транс, не самые хорошие диоды в выпрямителях и не самые лучшие стабилизат...

Сухроб

maxfed
разгружайте БП
http://rt20.mybb2.ru/viewtopic.php?p=1781626#p1781626
или экранируйте ДВП
http://rt20.mybb2.ru/viewtopic.php?p=1780674#p1780674

Сухроб

Он имеет разную тональность, в разных ЛПМ. и мне не понятна природа возникновения сетевых помех в тракте воспроизведения. не одно и тоже. у сетевой помехи стабильная частота 100Гц и "тональность" не меняется наводки с обмоток двигателей ЛПМ. отстраивать ЛПМ на минимальные возможные токи и напряжени...

Сухроб

Макауба
приму в дар, пересылка за мой счет

Сухроб

Макауба писал(а):Так скажите мне-что я сбил, вращая резисторы на материнке и резистор R12 на УВ деки А?
С чтением схем у меня как-бы это выразиться... не очень:)

читать: konstantin.in/page/junyj-radioljubitel-8-e-izd-borisov-vg

Сухроб

прога TRUERTA, 2 самодельных кабеля, кассета с эталонной записью, 2 чистых кассеты (Fe и Cr). и ничего больше не нужно.

Сухроб

LAMER
...тихо вынес и ушел - называется "нашел!"

Сухроб

если спереть из школы осциллограф или слепить его на коленке как приставку к звуковой карте + программа-звуковой генератор, то используя заводское руководство по настройке (встречается в интернете) можно очень достойно отстроить аппарат

Сухроб

Сухроб писал(а):Макауба
вращать надо было резюк R20 (ЛК) или R19 (ПК) на УВ (вертикальная платка справа на фото).

Сухроб

Макауба если кондеры заменены и крутилками R20 и R19 на плате усилителя воспроизведения уровень воспроизведения изменить не получается, то надо замерить напряжения транзисторов и микросхемы согласно схемы. если напруги в норме, выпаять транзисторы и проверить тестером. неисправные, текущие, с низки...

Сухроб

Макауба вращать надо было резюк R20 (ЛК) или R19 (ПК) на УВ (вертикальная платка справа на фото). В УВ транзисторы 3102 шумят и дохнут. купить десяток и подбирать по максимальному h21e парами. в любом современном цифровом тестере есть гнезда и режим замера усиления. h21e ниже 280 и выше 420 не сове...

Сухроб

Макауба
Сначала осциллографом убедиться, что на выходе формирователя в БУВД присутствуетс стабильный прямоугольный сигнал. иначе размах сигнала с вашего самодельного датчика ниже требуемого.

Сухроб

вега территориально где?
выезжающая - не unitra случаем?
ну, и, цены...

Сухроб

T3V
Карман А - оба канала воспроизводят чисто?
Карман Б - оба канала воспроизводят глухо?
Индикатор - с обеих карманов отображает только один канал?
Писали с внешнего входа или с А на Б?

Сухроб

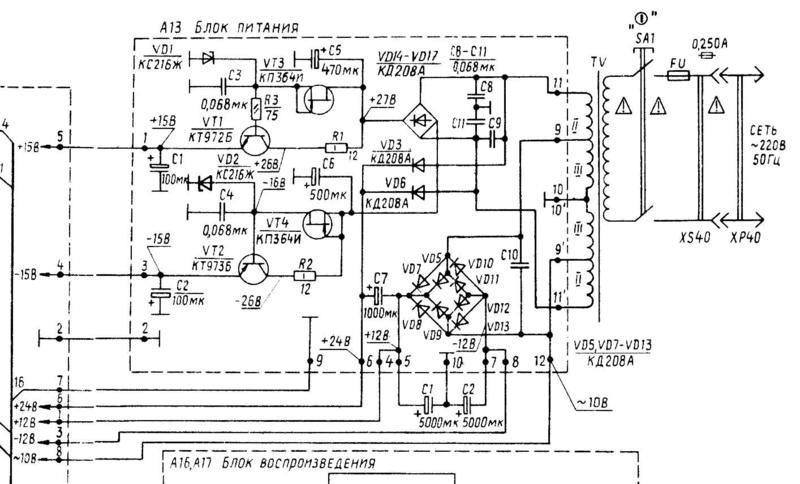

на схеме БП есть карта напряжений
отпаять провод -15В от мамки и замерить напряжения еще раз
прозвонить VD14-VD17,
Прозвонить С6, С2,
прозвонить VD2
отпаять провод -15В от мамки и замеритьнапряжения еще раз

Сухроб

в веге добротный немецкий разъем криво повторен из перестроечных советской ложки говна и щепотки металлолома

Сухроб

...(осциллографом)... одолжите в школе, хотя-бы. вам еще 6 двигателей настраивать, не говоря о звуковом тракте... http://publ.lib.ru/ARCHIVES/I/IVANOV_Boris_Sergeevich/Ivanov_B.S._Oscillograf_-_vash_pomoschnik._Kak_rabotat'_.(1991).[djv-fax].zip - скачайте, почитайте лежит здесь: http://publ.lib.ru...

Сухроб

были случаи из реле с высокоомной обмоткой и внешним подмагничиванием постоянным магнитом лепили. вопрос в повторяемости и магнитного экранирования такого датчика. замагниченный ЛПМ - есть очень плЁхо. как вариант - если датчик металлический - растворить/расковырять/взорвать... компаунд и перемотать...

Сухроб

Дим 1. завышена скорость 2. завышена скорость 3. писал на завод. ответ: Здравствуйте. К сожалению, магнитофонные приставки закончились. Изменения на сайте будут сделаны в самое ближайшее время. Есть запчасти на В-МП122. Выполняем отправки по заказам на сумму от 2 т.р. На эту сумму можно сделать сле...

Сухроб

а щупы вместе замкнуть - чё-нить кажет?

Сухроб

Нет, это не "МАСТЕР-КИТ". Я-ЧЕЛОВЕК-КСЕРОКС))) Т.е. могу сделать руками приличную вещь (вот как эти), но я не понимаю, как это работает. Травлю платы, запаиваю их и т.д... Проще говоря-повторяю схемы, а уж корпуса и прочая механика-это МОЁ). С помощью надфиля и ...матери))) а как же наладка/настрой...

Сухроб

собрать с откинутой вверх-назад мордой - длина шлейфов позволяет

Сухроб

ЛПМ, если работает нормально, лучше не лезть - гемора не оберетесь.

Сухроб

еще вкусняшка:

сразу предупрежу: разводки матплаты нет, зря не спрашивайте

))))

Сухроб

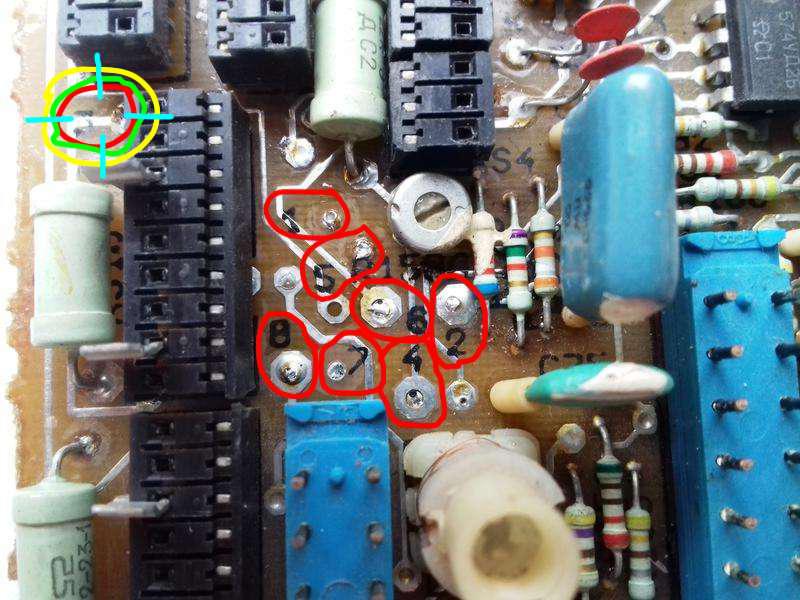

точка G, простите, "3", где-то за разъемами на краю платы

Сухроб

50/50
на фото нет точки 3 (которая -12В)
без нее майфун не заведётся. ))))

Сухроб

...
проще скриншотом...
слева - мамки кусок
справа - БП

Сухроб

ща добавлю текстом ))))
