Сухроб

Самый !
потрясающе!
шедеврально!

...но не в тему...

Сухроб

На моем 233-м "те" без рифления, к сожалению

Сухроб

Могу с размерами, если это оно

Сухроб

atoll

Правильно!

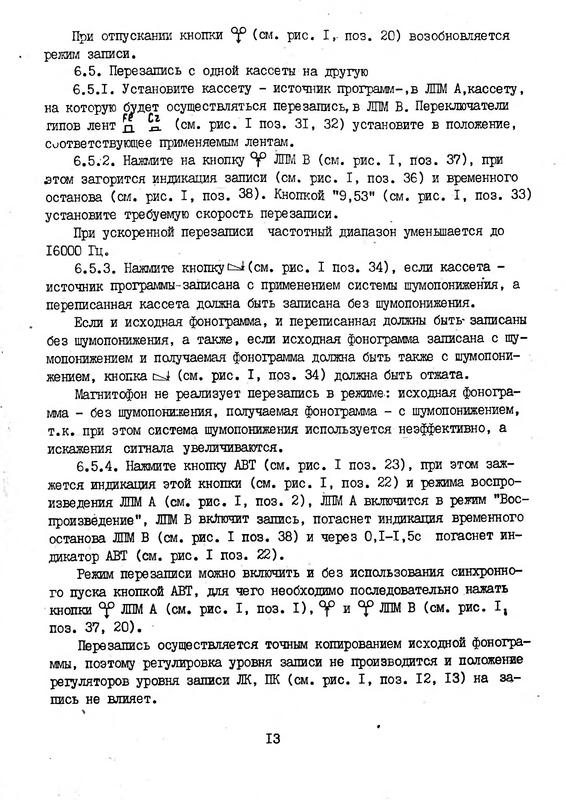

Внимательно нужно инструкцию по эксплуатации читать! Там про особенность перезаписи как раз указано!

последний абзац:

LAMER писал(а):не во всех моделях,в 94-95

как раз это скан с паспорта 1995 года...

Сухроб

2) Сухроб - если не пихать всё фото сюда, а только превью- можно выложить гораздо более информативные фотки. А так- размер большой, а ничего внятно не видно. Судя по увиденному- регули НЕКРУЧЕННЫЕ и не надо их крутит во-още, особенно в звуке: "позже выставлю режимы ГСП и ток записи." - исключить ИМ...

Сухроб

LAMER ну, нет там АРУЗ... ни в майфуне, ни в руководстве по настройке... нигде. сейчас спецом записал с компа трек на пониженном уровне записи (до -6дБ). потом переписал эту кассету с этим треком на другую кассету - уровень не подтянулся ни к 0дБ, ни к -3дБ. как был -6дБ, так и остался. возможно, в...

Сухроб

приехал донор... 1992 года Жалко дербанить. привел в порядок оба ЛПМ, разобрал, промыл, смазал, отстроил по режимам все моторы, выставил методом биений с генератора и датчика скорости скорость (812,12Гц). заменил пару армян в платах ВД. по сравнению с моим первым (1993 г.) - качество изготовления на...

Сухроб

Ander

http://www.radioway.ru/2004/07/dorabotk ... 122s_.html
надо кликнуть на картинку.
единственно ошибочное утверждение в статье о наличии АРУЗ в 122-й веге.

Сухроб

демонтаж с предварительной добавкой на точку пайки легкоплавкого припоя и удаление отсосом, монтаж легкоплавким припоем, температура жала не выше 230 градусов, контролирую отдельной термопарой, контакт не более 3-х секунд, повторный после остывания до терпимой пальцем температуры. максимально щадящи...

Сухроб

электролиты заменены на проверенный на утечки и емкость импорт из прекрасно работавшего перед потрошением 4-головочного видеомагнитофона Порнослоник G-серии с рабочим напряжение на номинал выше ранее стоявших. новые магазинные кондеры - откровенный говнокитай, не заслуживающий доверия

Сухроб

от голов до выхода УВ - четыре, дальше каша: коммутаторы, к которым и управление и СДВОЕННОЕ ОУ ШП с обвязкой и отчасти входные цепи УЗ с коррекцией Fe/Cr навалены в кучу. притормаживал - нет зависимости. зависимость от среднего уровня сигнала, чем выше - тем чаще. "вкл" ШП - в разы реже щелкает. А ...

Сухроб

Каналов там независимых 2 - правый и левый, каждый из которых завязан на свою КП-шку. Которая выбирает нужный УВ. Соответственно, на него завязана логика с БУ ЛПМ А и Б, тоже своеобразная зависимость. Также по объединенным входам то ли Х, то ли У КП-шек постоянно завязаны ОУ ШП. Зависимость от режим...

Сухроб

Самый ! у меня на 122-й с недавних пор присутствуют непериодические сильные щелчки при воспроизведении, независимо от используемого кармана, раз в 5-15 секунд, закономерности в периоде нет, НО, только если средний уровень сигнала по "термометру" чаще выше 6дБ и выключен шумодав. При записи с уровне...

Сухроб

Самый ! нет http://www.micro-m.ru/pdf/opusil/KR574UD2A_B_.pdf http://forumimage.ru/uploads/20170301/14883615456052896.jpg сравните с заводской схемой УВ http://forumimage.ru/uploads/20170301/148836142597424587.jpg надеюсь, регистр букв в названии (заглавные/строчные) на цоколевку не влияет? )))))))...

Сухроб

FW: мне показалось, или на заводской схеме в УВ цоколевка КР574УД2Б не соответствует действительности?

Сухроб

мне показалось, или на заводской схеме в УВ цоколевка КР574УД2Б не соответствует действительности?

Сухроб

Saturnus
не проще сделать новую плату и посеребрить дорожки? потом силиконом покрыть, чтобы не окислялось серебро на воздухе. ну, как вариант, распаять, отсканировать, подредактировать, ЛУТ и далее...

Сухроб

Ощущение, что жижа вытекала из НЕИСПРАВНЫХ демпферов. И тогда жидкость какая там- по барабану. Самый ! на Нобелевку не подавались? жидкость - течет. причем в направлении к центру земли. и если учесть высокую адгезию этой субстанции, можно сделать вывод о ее высокой смачиваемости, что ведет к вытека...

Сухроб

Самый ! писал(а): Я жижу наковыривал из китайских переносных магнитол.

китайская из магнитол как раз таки вытекает и расползается, попутно собирая на себя пыль.

Сухроб

alexey7227 спасибо за предложение, но я далековато проживаю и более интересен вопрос выбора ленты, нежели резки. Микротокарка и фрезеровка всегда вызывали восхищение и восторг, но, думаю на шасси какого-нибудь ВМ наловчусь резать ленту в ВК со стабильной геометрией в 2-3 ручья. Если понадобится пом...

Сухроб

Вчера у нас запретили и разогнали единственную в городе барахолку... Теперь ни видаков (ни простых, ни Hi-Fi, ни живых, ни мертвых, ни даже на запчасти по ДХ для ВЕГИ МП-122С), ни чудом уцелевших кассет, ни старинных и не очень приемников... ничего... Посему актуальна тема с нарезкой ленты под МК и ...

Сухроб

DC-DC контроллеры на материнке шумят. с нагрузкой проца шум растет с увеличением длительности импульсов ШИМа
там куча гармоник, так что удивляться не приходится

Сухроб

Homo Sapiens
все правильно.
чем ниже частота приема, тем ближе к гармоникам источников помех - импульсным БП и прочим ШИМ, пердящим мусором в эфир.

Сухроб

...наводки с телецентра

Сухроб

Сухроб

там еще на выходниках УМ термостабилизация - диоды приклеены гляда на ОУ на плате индикатора уровня, вспомнил наш курс микроэлектроники, заточенный на сверхстабильные кварцевые генераторы для военки, в металлокерамических и металлостеклянных корпусах - как мы затрахивались приваривать к керамической...

Сухроб

Toxa Думаю, если что и ловят, то на КВ по ионосферному отражению. На ДВ и СВ либо на внешнюю, либо ничего - на магнитную много не словишь. Возможно, тракт расстроен. Позже попробую на автомобильном приемнике на штыревую что-нить словить, тогда будет ясно, что у нас в эфире не то или что с приемнико...

Сухроб

TLS взял самую густую (летом купил, повесил - на нее мухи не липли толком, решил в дело пустить), в вычищенный пустой демпфер добавлял понемногу, пока не достиг требуемого уровня демпфирования. гемор, конечно, разбирать-собирать каждый раз при настройке, но полгода отработал - без нареканий, вытека...

Сухроб

Ander
лезвием обойного ножа

Сухроб

вопрос закрыт. разобрался, запустил, работает - станций у нас нема... буду пробовать на внешнюю антенну ))))))

Сухроб

Доброго времени! Мой приемник: http://forumimage.ru/uploads/20170220/14875924058539660.jpg http://forumimage.ru/uploads/20170220/148759241661134071.jpg http://forumimage.ru/uploads/20170220/148759242334531252.jpg http://forumimage.ru/uploads/20170220/14875924278307260.jpg на последнем фото красным с...

Сухроб

Ander
удалив полностью старую жижу заполнил демпфер клейкой массой с ленты для ловли мух ))))
ничего не вытекает, работает чётко - ни медленно, ни быстро

Сухроб

ALEXEY87 на ваше Вот только странно - правый канал всё равно есть треск при выкручивании регулятора записи на всю. Не пойму что может быть ещё? предполагаю утечка разделительных кондерах - постоянка лезет между каскадами. Ну и дека - она что сделана специально чтобы ломаться? Сэр не приемлет извращ...

Сухроб

RE: пройдитесь с тестером по микрухам, сверяя режимы каналов по постоянному току на идентичность.

Сухроб

тогда пройдитесь с тестером по микрухам, сверяя режимы каналов по постоянному току на идентичность. где-то отваливается кондер (емкость уменьшается) и идет возбуд в цепях ОС или утечка разделительных кондерах - постоянка лезет между каскадами. очень редко, но бывает, резисторы шумят. ну, и деградаци...

Сухроб

какой-то кондер сифонит

Сухроб

странно,датчики повернуты на 90 градусов http://forumimage.ru/show/101115763 LAMER ставил так же как стояли в оригинальных двигателях (видеоголовка) старинные аналоговые ДХ по сути магниторезистивный мост, при его повороте по распиновке (0, 90, 180, 270) поменяется только фаза выходного сигнала соо...

Сухроб

по отказам РЭА есть дисциплина "теория надежности ПП приборов" там был график: http://www.rts.ua/img/forall/Image/2Engineers/dcdc_pic1.jpg но это при постоянной нормальной работе прибора, а не эпизодической с постоянными вкл/выкл и соответствующими переходными процессами по ДХ - дело в компаунде, ко...

Сухроб

мигание - это нормально при таком слабом трансформаторе. главное, чтобы не влияло на звуковой тракт щелчками и прочим

Сухроб

Самый ! ремонтировать слабо экранированный приемник ЭМ сигналов при наличии кругом источников наводок и помех - только портить. не знаю, как у вас (наверное при лампах накаливания и кругом трансформаторы экранированные в вашем оборудовании), но у меня вкруг все в импульсных БП (хотя помех от них, в...

Сухроб

вот такая перемычка

и http://rt20.mybb2.ru/viewtopic.php?p=1780674#p1780674

скинули до половины внешних наводок на УВ на 122-й веге в кармане Б.

Сухроб

LAMER эта мера - производная от лени+нехватки времени на расковыривания ЛПМ, коррекцию КУ ОУ и прочее. а так - снял и откинул назад-вверх морду, снял с ЛПМ переднюю пластину с кареткой и соленоидами, вынул узел и ковыряйся прям на работе в обеденный перерыв... с ВД, конечно, возни дольше, не спорю,...

Сухроб

LAMER
потому что флоппик один на весь кишлак был... )))
как и кассета, которую мне подогнали с усилком...

Сухроб

Раскидал ЛПМ А, в котором приемный узел с мертвой точкой из-за сдохшего ДХ. Причем при прогреве паяльником временно восстанавливается. упреждая всякие возгласы, ЗАЯВЛЯЮ: ПОДСТРОЕЧНИКИ НА КРАСКЕ - КРУТИТЬ И ВЕРТЕТЬ НЕОБХОДИМО, РУКОВОДСТВУЯСЬ ИНФОРМАЦИЕЙ ПО НАСТРОЙКЕ. ПАРАМЕТРЫ ДЕТАЛЕЙ УБЕГАЮТ И КРАСК...

Сухроб

берете даташит на микросхему двигателя из дисковода, в нем есть типовая схема включения.
потом по маркировке ДХ из флоппика смотрите, что за зверь и по его даташиту смотрите, как он был подключен к микрухе. заодно его режимы типовые глянете. далее сверка со схемой веги.

Сухроб

LAMER
я о том же: подключение обмоток и полярность магнитов. 2 вещи и все работает.

как насчет подобрать параллельно головке кондер в резонанс на 812Гц? стОит заморачиваться?

Сухроб

на кассетной головке обмотки как подключали?

Сухроб

а) В плее без кассеты - НЕТ ЭКРАНА ПЕРЕД ГОЛОВКОЙ. Там железяка в кассете неспроста стоит. б) Без кассеты- узел подмотки раскручиваются ПО МАКСИМУМУ, и ес-сно помехи сильно возрастают. ГДЕ (???) написано, что двигатели ЛПМ надо регулировать с кассетой? http://forumimage.ru/uploads/20170203/14861276...

Сухроб

Alex HiNT
дайте скриншот осциллограммы 20К с нормальной звуковухи...

Сухроб

ALEXEY87
а что ж вы хотели? при частоте дискретизации в 48кГц на формирование синусоиды выделяется 3 такта. получается треугольник. причем 16К не совсем кратно 48К с копейками, поэтому получается даже не периодический треугольник, а пляшущий мусор.
