Murmul

Самый ! С сделаю фото реле защиты, там надо один из конденсаторов коротить для отключения реле и выключения АС. Да я вообще наушники не люблю... :) Полезу дальше сегодня с землёй разбираться. А то вдруг ещё вчера начали громко хлопать кнопки реверса, ЛИН... Что я мог оборвать? В вашем Одиссее перек...

Murmul

Самый !
4) Что делает керамика в ТБ?! может, от неё "вж-ж"?
пкн - 41 это выключение динамиков. Не сеть.
Да кто её знает, она родная.

С отключенным ТБ тож самое. С отключенным физически.
Ищу дальше. Спасибо за подсказки.

Murmul

Самый !
Он фонил и до того. Я собственно только один и слышал

Пл звуку тда даёт весьма реалистичную картину.
По схеме вы входы диодного моста не шунтировали на землю конденсаторами? Вот там жжж точно было.

Murmul

Самый ! А зачем родные диоды заменили? Наводки образуются именно на пути Рег. баланса и далее по разводке. С отключенным предом фона нету вообще. (на выходе тда 7293). http://forumimage.ru/thumbs/20190214/15501268821202757.jpg http://forumimage.ru/thumbs/20190214/155012690157473322.jpg http://forum...

Murmul

Самый ! А где висят эти конденсаторы? Громкость - Баланс? У меня таких красненьких не подвешено. Никаких не подвешено. У меня от него осталось шасси, блок тембров, да плата УП без шумодава и с новым ОУ. Но проблемы фона старые :) Я стабилизатор зашунтирую, попробую, ещё электролитами и RC фильтром?...

Murmul

Вчера занялся поиском причины фона... Ну фонит и всё. Земля в одну точку вроде вся сведена. Но полностью фон не уходит пока... Непрятное жжжж. Не зависит от положения регулятора громкости и закороченного входа. Видимо там, где рег. громкости, шина идущая на плату. С отключенным предварительным усили...

Murmul

FAI4 Это схема моего усилителя. В ней ещё есть R45 560 kOm (в интернетной версии его нету). Он что-то меняет для расчёта делителя? И вот подумал, если основной источник у меня СД, может достаточно и 5-кратного Ку? Тогда делитель 10 кОм и 2 кОм? Правильно? http://forumimage.ru/thumbs/20190211/154988...

Murmul

Разобрался.
Осталось правильно Ку рассчитать. Стало заметнее тише, как и писал FAI4. Шумоподавитель отключен.
Вот в этом прощу помочь

И не ругать. Я разберусь.
Мне направление подсказать надо. Я так понимаю, что Ку регулируется R 36 (16кОм) по схеме? Для увеличения Ку надо увеличить R36?

Murmul

Очень интересно, что столько видео обновок у вас! Удачи вам в творчестве и хобби!

Murmul

Michail
Творческих успехов и вдохновения в любимом деле! Мира и благополучия!

Murmul

FAI4
А то! В этих алюминиевых колонках на задней стенке лабиринт. Всё по-взрослому. Муромский завод однако. Им что РЛС, что стереокомплексы делать, дезигн надёжный!

Murmul

yagoda
С хорошим уловом Вас!

Murmul

FAI4
Опы 2134 у меня есть в наличии. Сейчас отключаю питание микросхем шумодава.
Инвертирующий вход на землю прямо или через резистор?

Murmul

Самый !
Транс сменил.
Осталось правильно подключить вместо к553 OPA2134. В этом, в необходимости цепей коррекции, попрошу помощи. Спасибо!

Murmul

FAI4
Спасибо за полезные советы!

Murmul

FAI4 Все кнопки, отвечающие за переключение входов. Шунтирование конденсаторов я делал, мы тут год назад это обсуждали :) Результат нулевой. Ну может у меня не получилось :) Мне сейчас интересно другое. Я написал постами выше, интересует, как обойти шумоподавитель, как его отключить, чтобы он навод...

Murmul

Самый !
Да, сам и спрашивал. Не помогло.

Murmul

Как правильно отключить шумодав или обойти его (он очень сильно ловит наводки), не демонтируя плату. Собственно предусилитель собран на А5?

Murmul

svat
Ну вот и хорошо. У вас я не понял, на выкрученном влево резисторе, должно было же работать?
На громкость крутилку побольше для солидности поставьте.

Murmul

svat Редкий аппарат. :) Фото если можно нам здесь для коллекции экземпляров:) Так что за проблема? Второй канал рабочий? Проверьте по любым точкам одного канала мультиметром и сравните показания в тех же точках нерабочего канала. Операционник рабочий? Обрывов в блоке регуляторов тембров нету? Питан...

Murmul

AlexStart
Извиняюсь, а зачем выпаивать то было??? Эти ж детали инженеры зачем-то ставили туда. Ну дорожку бы перерезали... Оциллографом пройдитесь, или наушник высокоомный с конденсатором возьмите. Сигнал подайте и пройдите по схеме... А то так до выходных доберётесь, а может дело в них?

Murmul

Spike Rus
Ого! Вы тоже поклонник товарища Стивена Кинга как я погляжу

Murmul

владлен
"Иногда они возвращаются"

Хороший кстати рассказ Кинга. У него много про то, как герой слушает радио в машинах

Но сами приёмники не описывает, только помню, в Сиянии передатчик товарищ Джек Торренс сломал

В Томминокерах из батареек супер энергию добывали.

Murmul

Самый !
Благодарю! И да, с Праздником Товаищи! С днём Революции!
Желаю всем только эволюционных развитий все процессов!

Murmul

Самый !
Ну для того и того

Хочу не книжный вариант, а скан схемы из инструкции. Перерисованную из книжки не хочу

Она есть.
А что вообще по этому аппарату можете сказать?

Murmul

tutochkin
Тему отдельную про ремонт не стоит делать, здесь же возрождение Оды, посему лучше обо всём в одной теме и найти проще. А то некоторые темы раскиданы - например про Орбиту 002, не соберёшь сейчас вместе.

Murmul

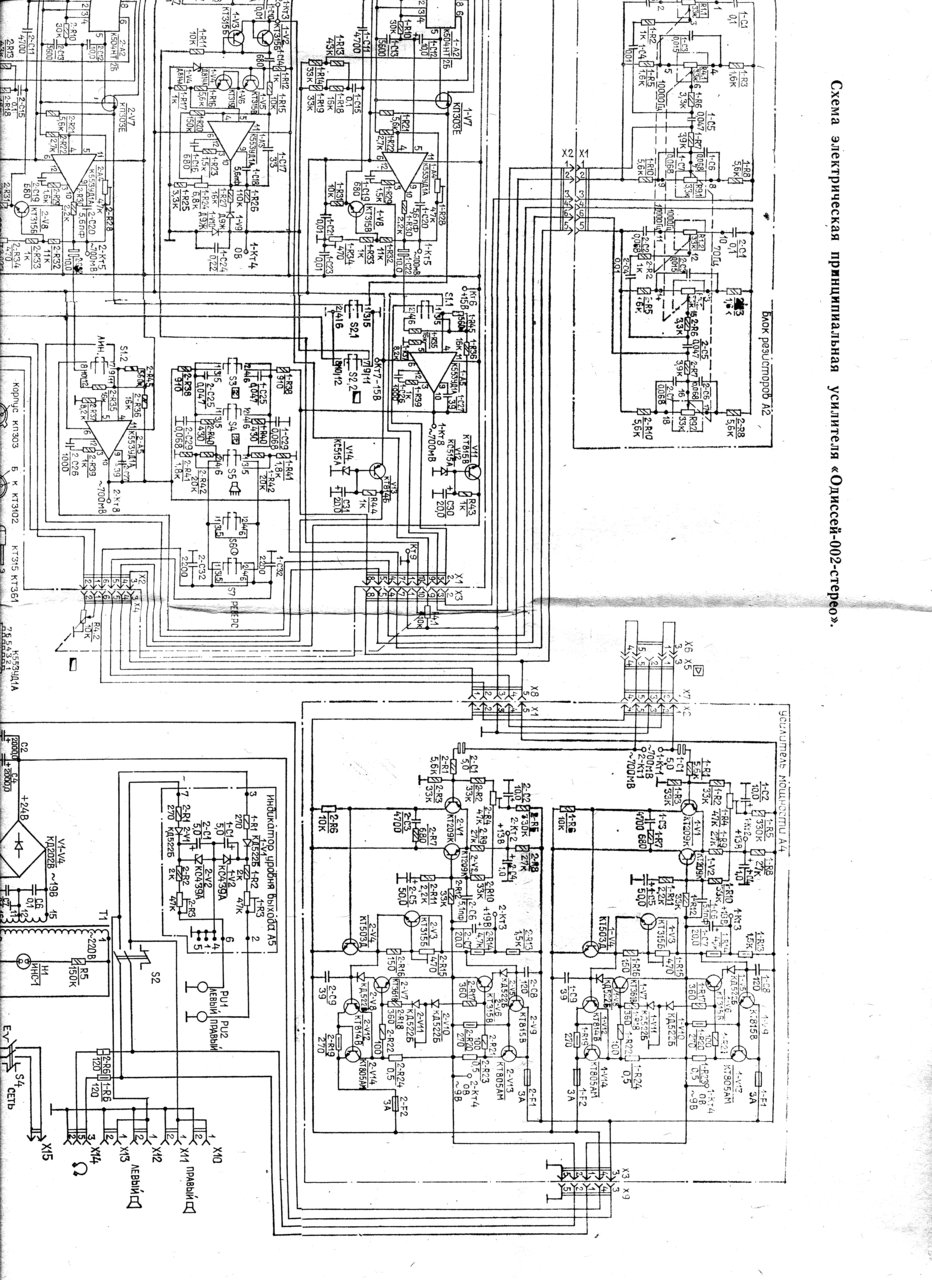

Схема родная не из книжки есть у кого от 206?
Заранее спасибо.

Murmul

кусочек выложил ещё

Murmul

AlexCopper
нашёл

Есть плата оконечника от него под восстановление. Если нада она вам в качестве донора, вышлю.

Murmul

Странно, зачем так было делать?

Murmul

И почему всё-таки при включенной тонкомпенсации громкость на 0 не выводится?

Murmul

tutochkin
Был у меня такой, без ключей. Нормально работал.
Жена у вас тоже в помощниках?

Murmul

Babek1
Так он не чёрный, он такого сложного тёмного ближе коричневому оттенку.

Murmul

Ну продолжу, открыл наконец Корвет, пришлось высверлить один винт, который сердобольно при сборке сорвали :) http://forumimage.ru/thumbs/20180824/153511050123716219.jpg http://forumimage.ru/thumbs/20180824/153511051947433974.jpg http://forumimage.ru/thumbs/20180824/153511053473742316.jpg http://foru...

Murmul

Самый !

А вот может я придираюсь вообще? Насколько стабильны метки в ВАШЕМ аппарате?
Они "стоят" как вкопанные?

Murmul

FAI4 Я в настоящий момент заменил родной БП стабилизатором мощным, типа кренки, на радиаторах. 15В стабильна. Скорость то у меня после нескольких минут возрастает, а не уменьшается. Может попробовать транзисторы на плате генератора на более мощные радиаторы поставить? Или 814/815 на мощнее пары зам...

Murmul

Самый !
K73 верну, но с ним ерунда.
Родная схема 2 раза не работает нормально.

Murmul

YPL
Плывут на видео, или это нормально?
Скорость уплывает почти сразу в большую сторону.
Подстроечники менял разные, эффекта нету. Это тот, который на панель выводится.
Гул не слышен, фазы сдвинуты по наименьшему гулу.

Murmul

Самый !
Разницы нету, керамика там, бумага, я же писал об этом.
А вот колхоз на подстроечнике немного помог.
Ёмкость 0,47 МкФ.
Резистор сверху - замена долбацких подстроечников постоянным сопротивлением.

Murmul

http://forumimage.ru/thumbs/20180702/153052323081669350.jpg http://forumimage.ru/thumbs/20180702/15305232476163199.jpg http://forumimage.ru/thumbs/20180702/153052326481861145.jpg http://forumimage.ru/thumbs/20180702/153052328118228844.jpg http://forumimage.ru/thumbs/20180702/15305232984494841.jpg h...

Murmul

Нет, проблема с самой схеме.
Пассики менялись, ролики (бочонок) тоже. Я же писал, ДВА ЭПУ с одними и теме же признаками ухода частоты.

Да, бочонок там странный, но не ёрзает по нём пассик.

Murmul

Самый !
Смазывались, чистились, промывались. Родной.
Нашёл хороших подстроечников советских военных, заменю родные.

Murmul

YPL
Фото платы моей 101-й. Я сделаю, батарейки сели в телефоне на даче.

Murmul

Самый !
А вот не поверите, аккумулятор сел, зарядку на дачу не брал

)))
Но плата целая, и Аналогичные симптомы у Двух плат с ЭП 101, 1984 и 1985 гг. выпуска.

Murmul

la59
Сделано всё, кроме в обход п2к подключить. Сделаю, отпишусь.
А у вас удалось выставить скорость, чтобы не уходила частота вращения?

Murmul

la59
Был эффект от этого? Дело в том, что у двух плат одинаковые проблемы с уходом частоты в большую сторону.
Я его перемычками обвяжу, проверю. С П2К вообще "пестни". Эсли это в нём дело, реле поставлю.

Murmul

Самый !
МБМ там не было изначально. к73-,,, стоят. Менял на кетай плёночный, никакого результата. Другой тип советских к73-... ставил.
Причина в другом. Вероятно в обвязке операционников.

Murmul

Самый !
Поставил новый стабилизатор. Держит строго под нагрузкой +-15В.
К слову сказать, родной блок выпрямителя хоть и давал разбежку, результат тот же...

Murmul

serzh1960
Проверю, спасибо.
Единственно, почему две платы, но разного года выпуска одинаково ведут себя. С другой стороны транзисторы применялись большими партиями.

Murmul

Вот сколько не читаю там по поводу ухода скорости при прогреве (10-20 мин), никто так и не написал как решил эту болячку в ЭП 101, конденсаторы здесь не причём от слова совсем.
Это типовая болезнь в схеме сидит.
Кто подскажет, буду благодарен.
