Распайку не скажу но: продаются гнёзда под 6,3 джэк 4х контактные-проверено размыкают АС. Найти родной штекер тяжко будет. Самое забавное что в моей коллекции разъемов и проводов нашелся переходник с папы ДИН5 на маму ДИН5b (с центром). Я даже уже и не помню откуда он взялся. Мне бы наоборот!!! :-)...

Как будто специально для вас сделано. Набор мастеркит для проигрывания MP3 с любого USB накопителя. Имеет экранчик и пульт ДУ. http://www.masterkit.ru/main/set.php?code_id=624036 Обсуждение на конференции мастеркит - http://www.masterkit.ru/forum/viewtopic.php?t=1434&postdays=0&postorder=asc&start=0...

Шайба на оси.

Получается очень оригинально. Если пластмассовую втулку надеть на ось конусом вниз, т.е. к корпусу КПЕ, то ее можно притянуть кожухом. Зазор между корпусом КПЕ и кожухом есть, но меньше миллиметра. Тогда все работает. Видимо надо так и оставить. Спасибо Рекорд. На приведенном фото пластмассовая втул...

Нет шариков больше быть не может, они же в отверстиях стоят, шайба к сожалению под кожух не ставится, получается пару миллиметров от кожуха до корпуса конденсатора. Буду завтра на работе в хламе искать подходящие пружины или шайбы.

Расстояние от площадки, указанной стрелкой до защитного кожуха примерно 1 мм. Не получается без пружины.

Пластмассовая шайба на внешней оси на первой фотке КПЕ держится на трении и легко снимается и пружина должна быть видна, кожух снимать не обязательно.

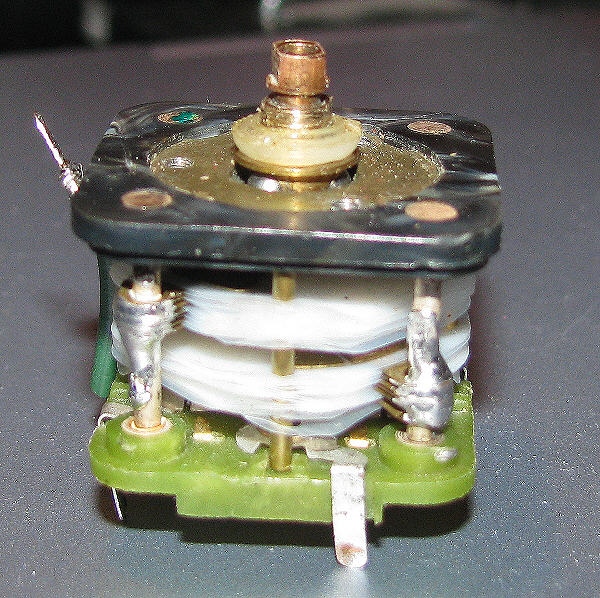

Для начала нашел описание редуктора P-311. Ссылка - http://forum.qrz.ru/attachment.php?attachmentid=621&d=1117057124 , может кому пригодится. Прочитал. Снял защитный кожух со стороны оси. См. фото. В углублениях внешней оси, быстрее всего в сквозных отверстиях находятся 4-е шарика, упирающихся во вн...

aprel16 писал(а):Alexander L. спасибо Пантелеич
Действительно, попробовал, если сделать оборотов 20 то нижнее колесико поворачиватеся примерно на 90 градусов. Значить у меня все работает.

Замедление великовато. Видимо что-то не работает. Всем спасибо за помощь.

Раз 20 прокрутил внешнюю ось ничего не произошло. Возможно чего-то сломано внутри самого конденсатора. Будем разбирать.

Так осуществляется замедление. Может, вы просто не замечаете вращения наружной оси при вращении внутренней (коэффициент замедления довольно большой). При вращении внутренней оси ничего не происходит. Фото конденсатора и ручек. Ручка со шкалой надевается на заплечики внешней оси. На прозрачной ручке...

А первая зачем, т.е. та которая внутренная и на нее крепится судя по всему прозрачное колесико? Т.Е. можно конечно все склеить намертво, но хотелось бы знать зачем все это сделано и как было собрано. Фото будет вечером.

Подарили такой приемник. Ручка настройки крутится, а КПЕ нет. Отпаял КПЕ, с огромным трудом открутил винтик, крепящий ручку настройки на КПЕ. Заплечики на ручке настройки стерты. С удивлением обнаружил, что у КПЕ две оси, одна внутри другой. При вращении внешней оси перемещаются пластины КПЕ, при вр...

Можно использовать любой подходящий компьютер. Есть специальный софт обеспечивающий управление с ИК пульта, например - http://ru.wikipedia.org/wiki/MediaPortal , http://www.team-mediaportal.com/. Есть специальные корпуса под компы имулирующие внешний вид hi-fi техники, но не дешевые. Искать по слову...

Там этих Электрониководов как грязи. Этихъ "электроник" хоть дюжина наберётся? Отожъ... До нашего времени из-за жёлта мало кто дожил из Э85 до нашего времени. Таки да, весчь ап!солютно редкая. Цены немалой. :money: Насчет цены ничего не скажу, вещь редкая, но мало кому нужная. Можно просто в инете ...

Это отечественный клон DEC professional 350, выпускал МРП. Процессор отечественный аналог DEC G11 - микропроцессорный комплект 1811. До нашего времени из-за жёлта мало кто дожил из Э85 до нашего времени. ОС может стоять любая фирмы DEC. Например RT11. На Э-85 не работал, но много работал на ДВК и СМ...

Город Москваулица Суворовская 15. Сайт - http://kvarz1.narod.ru/koord.htm# , но телефоны кончились еще зимой. По крайней мере два месяца назад, когда там был последний раз, их там не было. А уж завезли или нет, не могу сказать. Магазин Кварц - склад старья, там могут до сих пор продаваться части при...

В кварце на Суворовской зимой продавались "новые" ТДС5 выпуска 1991 года. Выглядят они так.

Из всех радиоприемников прямого усиления, которые я собирал ( а собирал я их немало) самым лучшим считаю приемник опубликованный в журнале Радио за 72 год. номер 2 стр 42. Транзисторный 3V3 с АРУ. Схема ниже. Хорошая чувствительность, повышенная "избирательность" за счет АРУ. Работал очень хорошо, х...

Сегодняшние покупки с барахолки... Пантелеич Сокол шикарен, чтоб мой драный так выглядел! Вам конечно далековато, но кому-нибудь может и пригодится. Москва, магазин Кварц. Ул. Суворовская дом15. Справа от входа за дверью в коробках на полу морды от Сокола 308, раньше и полные корпуса были, но кончи...

Alexander L. ! Небольшое пояснение: переключатель необходимо проверять не только на замыкание, но и на разрыв контактов. Очень редко, но встречался дефект, когда замкнуты все три контакта группы. Вот этот дефект, без отпайки выводов катушек, Вы проверить не можете! В принципе, изменение сопротивлен...

И с другой стороны

Переключатель диапазонов я уже чистил Kонтактом 60, он работает, прозванивал я его правда не выпаивая никаких катушек, но сомнений в работоспособности переключателя нет. Одну керамику я заменил , у кондесатора был отломан угол и измеритель емкости показал тангенс угла потерь аж 11. Самое главое, что...

Какая отличная сборка, но с моим приемником она не совпадает. Видимо придется по печати разбираться в чем дело. Всем спасибо.

Плата полностью.

http://forumimage.ru/uploads/20100618/127688024058002176.jpg Приемник на работе, но я его фотографировал, поскольку собирался переключатель диапазонов выпаять. Транзистор смесителя отпаял я, остальные пайки не мои. На мой взгляд, желтый провод, отпаянный от транзистора смесителя припаян на переключ...

Спасибо за информацию. Резать дорожки не хочется. Но что интересно. Выпущен приемник судя по деталям в 1971 г. Установлен переключатель ПД2 - 2П6Н, но плата, судя по всему старая. Кроме того, не похоже, чтобы переключатель меняли,поскольку часть переключателя - 6 контактов - две группы, залита параф...

Достался мне такой радиоприемник в не рабочем состоянии. Не работает входная цепь, после смесителя все нормально. Открылось интересное обстоятельство. Похоже, что в Орбите-2 первых выпусков применялся хитрый переключатель диапазонов,. у которого часть секций переключает контакты от среднего к правом...
