Холостяк

Честно говоря, не припомню случая, чтобы стабилитрон дох сам по себе и отдельно от СТР-ки - обычно она за собой тянет стаб и транзистор 2SD2092. Последний, кстати, составной. Да вот я тоже думаю, транзистор менять надо. Потому что СТР-ку поменял, стабилитрон то же, остаётся пока что транзистор. И к...

Холостяк

[quote="Xell"]Маловато там места для 168-го. Если только вертикально, да и то тесно.

Да влез, нормально. Вот только им одним тут не обошлось. Всё равно ни фига. Надо ещё проверять, сам транзистор выпаяю посмотрю и диоды с диодным мостом, а то я их не выпаивал, так на плате пока только проверял.

Холостяк

КС168 вот сюда http://forumimage.ru/uploads/20150315/142643833354496364.jpg заросто. Влепится как родной. Другое дело, что родной-то скорее всего жив. Его спалить - это надо постараться. Да в том то и дело, что родному хана, он пробит, я прозванивал. Телек то грозой торкнуло, СТРке хана, её я помен...

Холостяк

Там самый что ни на есть обыкновенный стабилитрон стоит, и на него же и меняется. КС168А в принципе можно, хотя я не сторонник установки советских деталей в импортные телевизоры. Не в плане надёжности, а просто несолидно это как-то... Разве что в крайнем случае, при отсутствии оригинальных компонен...

Холостяк

Извиняюсь за тупой вопрос, про супрессор, это по ходу стабилитрон. У них схематическое обозначение весьма схожее. Я мог и перепутать. В похожей теме на одном из форумов я нашёл что можно заменить его на стабилитрон КС168. Я по аналогам смотрел, они как бы не аналоги. Можно ли заменить стабилитроном ...

Холостяк

Sulphur писал(а):Главное, чтоб там не продали брак, а то кто их знает...

Вот, вот я также думаю. Продать-то что угодно могут. Иглы то всё таки Б\У.

Холостяк

Что хочу спросить ещё. Раз уж пошла тема про востановление радиольных головок, а вот такие головки как можно оживить? http://forumimage.ru/thumbs/20150215/142398631460836951.jpg А то у меня их предостаточно, а исправных всего две. У остальных звук тихий или сама иголка из иглодержателя вываливается.

Холостяк

tttaras писал(а):В "башмачках" обычно от времени и сырости осыпается серебро с пьеза. Если просто "шобыграло", то можно простым мягким карандашом или угольной щёткой от электродвигателя затушевать пьез с обеих сторон.

Мои нормальные, я их проверял, вот только свободный всего 1. Его и буду пробовать пристраивать.

Холостяк

был случай, человек утверждал, что он сам вырастил кристалл и распилил его как надо (пилится он мокрой ниткой, сегнетову соль в 40-е годы как-то запросто получали на коленке на кухне) динамик попортился, соппротивление всего 1 Ом показывает. а если сигнал подать? может, у него номинально 2 Ома на ч...

Холостяк

Ещё хочу спросить, у радиограмофона ещё и динамик попортился, соппротивление всего 1 Ом показывает. Можно-ли его воскресить подпаяв последовательно резистор? В принципе можно и другой поставить, но хотелось бы сохранить оригинальность, да и крепления переделывать не очень хочется, а то такого-же по ...

Холостяк

К сожалению Вам не кажется. Это их болезнь. Пьезоэлемент найти сейчас практически невозможно. Там стоит большой пьезоэлемент с двумя выводами, которые припаиваются к контактам. Если подвинуть пробковый (может быть и резиновый) зажим, в который вставляется неподвижная часть пьезоэлемента, ближе к иг...

Холостяк

Всем привет. Пара вопросов есть. Имеется старинный проигрыватель, я его востановил, вот только родная головка у него не работает. Для начала хочу спросить - можно ли её как-то починить, а то мне кажется что там капут пьезоэлементу? Вот фотографии. http://forumimage.ru/thumbs/20150213/142382335925074...

Холостяк

Транзистор звонится с базы на эмиттер, но это как я понимаю из-за того что там резистор, тестер показывает 12 Ом. Так же с коллектора на эмиттер, в обе стороны, показывает 76 Ом, это надо полагать уже не хорошо, так как с коллектора на эмиттер идёт диод, а ведь диоды в исправном состоянии должны то...

Холостяк

Строчный транзистор не пробит? Если пробит, то скорее всего дохлый ТДКС. Транзистор звонится с базы на эмиттер, но это как я понимаю из-за того что там резистор, тестер показывает 12 Ом. Так же с коллектора на эмиттер, в обе стороны, показывает 76 Ом, это надо полагать уже не хорошо, так как с колл...

Холостяк

Есть ещё, дело на счёт двух, телевизоров, первый это LG CF-21J50K. Он при включении пытается войти в дежурку но не может, только постоянно бзикает, ну в смысле при входе телевизора в ждущий режим сразу при подаче питания слышен бзик и зажигается светодиод. Это, как я понимаю, СТРка?

Холостяк

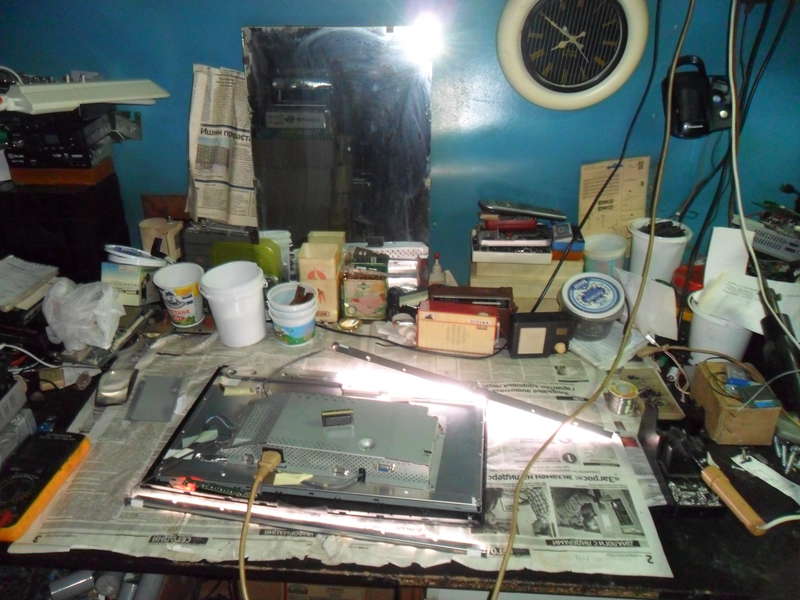

Матрас легко разбирается, я его одной рукой без книжек перебрал. Винты открутил, снял рамку, поднял саму матрицу, поменял лампу и все в обратной последовательности. А шить без ламп он не может. Инвертор без них банально не запустится. запустится, ему защиту отключили ) Ну защиту я ему вернул. и всё...

Холостяк

Огромная просьба к ТС - почитать тематические форумы (ну хоть чуть-чуть :) ) и называть части ЖК монитора так же, как все называют. Мозг ломается, пока поймешь, что имеется в виду... Хорошо. Согласен, с терминами у меня и впрямь туго. Полажу по сети, поищу инфы, а то действительно "Вавилонская башн...

Холостяк

-Непонятки все таки...отключенные лампы, но все равно шьет...чего в принципе не должно быть.Даже если предположить, что шьет на плате БП в месте подпайки разьемов для подключения ламп, или в конденсаторах, или даже в трансформаторе инвертора. Почему не должно быть? Да потому, что с отключенными лам...

Холостяк

А что касается ламп, то шьёт ведь даже если лампы вообще не подключены к блоку питания, это то и заставило меня ещё раз уточнить. Эм... что? :krank: Так шьёт-то где - в БП (в инверторе) или в панели? Откуда шипит и откуда запах озона. Должно быть сам БП. Если коротит даже баз ламп. И ещё, шлейф кот...

Холостяк

Извиняюсь за тупость и путаницу в терминах, просто много вопросов задавать приходится что бы не получилось как с телевизором LG, к ЖК монитору блок от 3УСЦТ уже не припаять. А что касается ламп, то шьёт ведь даже если лампы вообще не подключены к блоку питания, это то и заставило меня ещё раз уточни...

Холостяк

Ситуация поменялась. Лампы по ходу нормальные. Вот как дело обстоит. Проблема проявлялась как? Шипящий звук и запах озона, так же не работала подсветка, и сие недостатки, как оказалось, были вызваны не повреждённой лампой, так как я включал БП, не подключая шлейфа видео декодера к плате дешифраторов...

Холостяк

Это получается Плохо получается. Повторю, "по хорошему", надо матрас вскрывать. Иначе это не ремонта освояевание, а колхоза. Кто Вам в ремонт потом понесёт? Да мне даже ни кто не заплатит за это. Думаете кто-то будет платить за казённый монитор. К тому-же я говорил, что как бы матрицу не попортить....

Холостяк

Двухватный резистор почти не нагревается, с большИм сопротивлением иногда работает нестабильно - защита отключает инвертор. Я же написал, что надо пробовать. Начинать с большего номинала и уменьшая добиться стабильной работы. Кстати про резисторы тоже в сети вычитал, где - не припомню, но речь там ...

Холостяк

Вторичку ампутировать не получится - работает на обе лампы.Просто вынуть штеккер от неисправной лампы, а в качестве нагрузки вместо лампы резистор около 2.0/3.0кОм. Можно и другой номинал, пробовать надо. Читал гдето, что и конденсатор вместо лампы можно, но я так не делал. А с резистором у меня до...

Холостяк

заблокировать защиту это конечно гениально, но вот скоро вторичкой горелой вонять то начнет ) если уж колхозить по полной, тогда определитесь какая из ламп умерла, смотрите по схеме как включены первички трансов и либо удалите один трансформатор из платы, либо ампутируйте ему вторичку и оставьте ра...

Холостяк

Если шипит, значит провод отвалился от лампы, в лучшем случае, а может и лампа лопнула, тут уже хуже. Откройте аккуратно матрицу и посмотрите. Провод можно припаять и одеть трубочку термоусадочную на место пайки. Лампы две или четыре? Накрайняк, если уж заблокировали защиту, то отключите неисправну...

Холостяк

Теперь всё работает, и яркость весьма приемлемая, только шипящий звук всё равно присутствует Непрофессионально! Что в переводе означает: "колхозинтертеймэнт" По хорошему, если осваиваете, то надо запасаться комплектующими и, в данном случае, заменить лампу. Что касается "поднятьденег", думаю народ ...

Холостяк

Можно и обыкновенный резистор если сумеете не коротнуть куда не надо. Зашита ... так еще предохранитель на всякий пожарный по питанию освещения есть. Всё классно. Подпаял обычный резюк. http://forumimage.ru/thumbs/20141221/141916044140872495.jpg Теперь всё работает, и яркость весьма приемлемая, тол...

Холостяк

UA9LGX писал(а):доносится шипящий звук.не исправны лампы подсветки.
в таких случаях подставляю исправные лампы. в мониторах LG часто лампы перегорают.

А для проверки можно использовать какие то другие лампы или нужны именно лампы подсветки мониторов?

Холостяк

Vygandas писал(а):http://electron55.ru/monitor/15-lg/672- ... ron-l192ws

О. Спасибо. Данная инфа тоже не будет лишней. А это ни чего что монитор будет работать без защиты? И можно ли подпаять обычный резистор вместо SMD?

Холостяк

Sulphur писал(а):В магазине электротоваров точно не кУпите никогда, а в магазинах радиодеталей - тоже весьма сомнительно, ИМХО (хоть и можно попробовать). Через инет, думаю, лучше посмотреть.

О как. Ладно. Надеюсь дело в микрухе.

Холостяк

Сопротивления я замерял прямо на плате, они идентичны. Значит или микруха или лампы. Можно ли такие лампы купить в магазине электротоваров или они только в магазинах радиодеталей продаются?

Холостяк

Холостяк Сравните сопротивления вторичных обмоток трансформаторов инвертора, они должны быть примерно одинаковыми. Если отличаются более чем на 50...100 Ом, то с большой вероятностью один из них неисправен. Это во-первых. Во-вторых, могут быть севшими лампы подсветки (CCFL), одна или несколько - их...

Холостяк

Найдите на плате микросхему IC803 (в обычном виде она как транзистор выглядит), на ней должна быть маркировка TL431, и попробуйте её поменять. Иногда микрухи TL431 дохнут. Возможно, это она, которую красной стрелкой обозначил. http://forumimage.ru/thumbs/20141219/141899579089598546.jpg Да это микру...

Холостяк

Всем привет. Хочется научиться чинить ЖК мониторы, так как, ко мне всё чаще и чаще стали обращаться именно с поломками ЖКов. Я пока что, только ЭЛТ телики чинил, ну и мониторы какие можно было починить. А вот в ЖК мониторы не лазил, этот первый. Монитор, LG Flatron L192WS-BN. Изображение при старте ...

Холостяк

Есть ещё вопрос. На счёт телевизораLG, которому я МП-3-3С поставил. У меня его пока так и не забрали. Он показывает нормально, только вот косячёк не понятный всё же закрался. Проблема в том, что когда прокручиваешь каналы от первого до восьмого, какие ловятся, все каналы показывают нормально, но вот...

Холостяк

Xell писал(а):Ога, осталнется только придумать, из чего слепить КСИ и ССИ, без которых это чудо работать не будет.

А что значит КСИ и ССИ?

Холостяк

Даже чёрно белые. Ну применение, если они исправные, я им нашёл-бы. Ладно, просто хотел поинтересоваться, а то в нете на них ни чего. Интерфейс, скорее всего пятиштырьковый круглый, я такие видел на старых мониторах, а вот с питанием, подумать надо, с чего подавать имею в виду.

Холостяк

...............

Холостяк

Хочу спросить. Можно-ли проверить микросхемы 7812, 08, 05 просто подав на них входное питание с простого БП чтобы замерять выходные напряжения? Можно. Источник питания должен быть с конденсатором (просто мост не подойдет), выход микросхемы, для более точного вердикта исправна/неисправна, целесообра...

Холостяк

Хочу спросить. Можно-ли проверить микросхемы 7812, 08, 05 просто подав на них входное питание с простого БП чтобы замерять выходные напряжения?

Холостяк

... и сам БП релюшкой отключается при переходе в дежурку. Тем реле для другой цели стоит. :) http://s017.radikal.ru/i418/1411/cd/ba94390dbc30.jpg Креативненько. Т.е., размагничивалка срабатывает и тогда, когда телек из дежурного режима стартует. А не только при включении в сеть, как большинство из ...

Холостяк

перед резистором 27 в а вот после от 20 в и напруга со временем повышается, чем это можно объяснить? И ещё чегото он включатся не стал, пытается но не может, чего вдруг такое поведение понять не могу. Микруха сдохла (кадровая которая). Не мучьте дитю, пока БП не накрылся... Значит получается, что в...

Холостяк

телевизору то сколько лет.[/quote] Ну судя по тому что это оригинал, лет 18 не меньше, у него в БП нет СТРки и сам БП релюшкой отключается при переходе в дежурку. И к стати, про напряжения могу сказать что, перед резистором 27 в а вот после от 20 в и напруга со временем повышается, чем это можно объ...

Холостяк

Ладно, спасибо за прояснение некоторых вопросов. А телик и правда хороший, всё таки оригинал а не китайская подделка.

И вот ещё вопрос: Я хочу себе всё-таки осциллограф приобрести, с ним было-бы по проще. Подойдёт ли для проверки таких теликов самый дешёвый или стоит взять по дороже?

Холостяк

Есть пвопрос. В этот раз телевизор Funai TV2000A MK8 Hyper. У него не пашет кадровая развёртка. Сперва заменил резистор R513 - 4,7 Ома(он в обрыве), который не то 4 Ватта, не то от одного до четырёх Ватт, однако в месте припайки на шасси он почему-то обозначен как предохранитель. Через него подаётся...

Холостяк

Ну и ладно. Другого выхода всё-равно нет, пусть так работает, без дежурки. А переделывать блок и правда лень, столько времени на него потрачено, но я много нового узнал.

Да и владелец не против.

Холостяк

И так чисто для информативности: Хочу спросить а может быть вариант установки стабилитрона параллельно выходному питания +115в, дабы не допустить порчи выходных цепей питания? Я этот вариант нашёл когда искал схемы драйверов для светодиодов. Может и в этом случае могло-бы помочь, Вместо того чтоб с...

Холостяк

Отбой с БПДР. Я с владельцем телика разговаривал, он сказал что может обойтись без пульта. Телевизор то всё равно у него в гараже стоял. И так чисто для информативности: Хочу спросить а может быть вариант установки стабилитрона параллельно выходному питания +115в, дабы не допустить порчи выходных це...

Холостяк

Ну релюшки вот такие. Эта из термопода. http://forumimage.ru/thumbs/20141107/141538238988665386.jpg И вот ещё одна, не знаю откуда. http://forumimage.ru/thumbs/20141107/141538242597348198.jpg Они все расчитаны на 250в и замыкаются, я их проверял. Что на 250в,контакты рассчитаны или обмотка?Так что ...
