Форумы сайта "Отечественная радиотехника ХХ века"

CrazyBeaver писал(а): ↑

04 июл 2022, 16:34

cheb21, установите плагин или программу для просмотра файлов типа DJVU, и будет вам счастье в дальнейшем.

Есть такая программа на ноутбуке, на смартфон не ставил. Справочник редакции какого года искать? Их там несколько.

CrazyBeaver писал(а): ↑

04 июл 2022, 16:20

Во! Огромное спасибо. А то ищу в пдфе в интернете этот справочник. Нашёл 1981 и 1974 годов, но там Космонавта не оказалось.

2vlad писал(а): ↑

04 июл 2022, 14:53

cheb21 писал(а): ↑

04 июл 2022, 14:29

Сколько витков нитки должно быть на этом ролике?

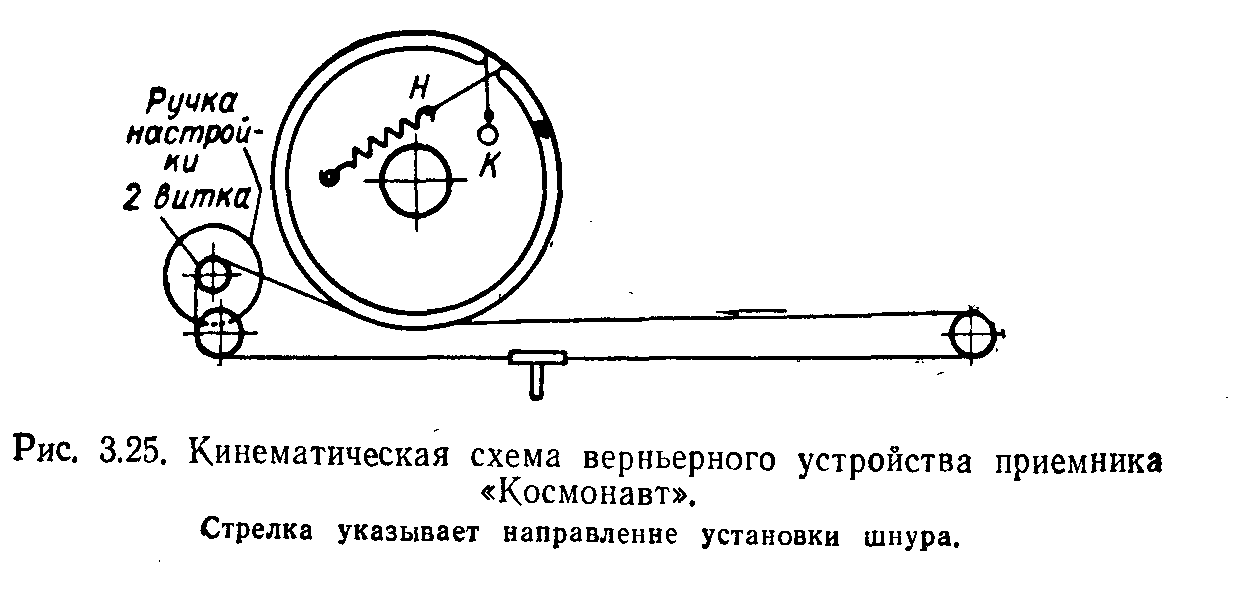

Если верить справочнику Белова/Дрызго 1973 года издания, то на этом ролике должно быть 2 витка.

Спасибо. Попробую отмотать один виток. А в этом справочнике Белова/Дрызго нет самой кинематической схемы?

Вот отсюда лучше видно

Сколько витков нитки должно быть на этом ролике?

У меня 3 витка.

2vlad писал(а): ↑

04 июл 2022, 14:03

cheb21 писал(а): ↑

04 июл 2022, 13:33

...стрелка сдвигается сначала к левому краю шкалы, к цифре 200

Скачком что ли "сдвигается"?
Вы не переживайте, так как Вам повезло - это довольно простая кинематика, раза с 3-го всё получится как надо... Пробуйте!

Нет, не скачком. Наглухо стопорится. И влево, к цифре 200 уже не возвращается.

Крутишь ручку вправо, стрелка сдвигается вправо, на правый край шкалы, к цифре 550. Потом вращаешь ручку обратно, стрелка сдвигается сначала к левому краю шкалы, к цифре 200, потом-только к 300, потом доходит только до 400. То есть, при обратном направлении стрелка с 550 перескакивает на 200 и опят...

[quote=cheb21 post_id=2285926 time=<a href="tel:1656876951">1656876951</a> user_id=28442] Но левый диапазон постоянно сдвигается вправо. - это как? [/quote] Но левый диапазон постоянно сдвигается вправо. - это как? Неправильно выразился. Крутишь ручку вправо, стрелка сдвигается вправо, на правый кр...

Верньер, вроде, собрал. Но левый диапазон постоянно сдвигается вправо.

На этом фото



другой вариант

Петр Васильевич писал(а): ↑

02 июл 2022, 19:25

Может это фото поможет?

Петр Васильевич ! На Вашем верньере нитка от пружины вверх на барабан заводится? Или вниз?

Конкретно вот этот узел интересует:

там два ролика, какая сторона нитки на какой ролик идёт?

OttoStirlitz писал(а): ↑

02 июл 2022, 17:58

http://www.rw6ase.narod.ru/00/rpl_ps/kosmonawt.html
Смотрите по фоткам)

Все доступные фотки в интернете пересмотрел. Они не помогают. Нужна кинематическая схема.

Прошу помощи. Слетела нитка верньера на радиоприёмнике Космонавт. Ни в интернете, ни на форумах схему верньерного устройства на Космонавт не нашел. http://forumimage.ru/thumbs/20220702/1656771646880610059.jpg http://forumimage.ru/thumbs/20220702/165677165547294186.jpg Запутался в двух роликах под ру...
