Приобрел себе корпус ранней Юности в черном цвете.

Теперь жду телескопическую антенну с AliExpress.

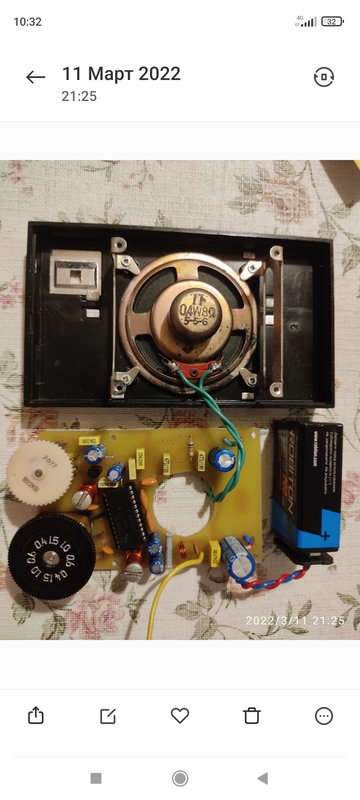

Установил динамик в корпус. Правда это оказалось непросто, пришлось подгибать элементы. Но это того стоило. Звук - чудо! Такое ощущение, что работает небольшая Bluetooth колоночка. Оказывается у динамика в этом корпусе может быть басс!!! http://forumimage.ru/thumbs/20220403/164899732839383981.jpg ht...

Держатель для 4 батареек AAA установлю вместо Кроны, он удачно вписывается в корпус, только кое где немного подрезал "щечки". Приемник будет дольше работать.

Схема у меня пока от руки для себя, нужно привести в порядок, чтобы выложить сюда. А плата без позиционных обозначений.

http://forumimage.ru/thumbs/20220331/164871544237981431.jpg http://forumimage.ru/thumbs/20220331/164871544742224345.jpg http://forumimage.ru/thumbs/20220331/164871545195606257.jpg http://forumimage.ru/thumbs/20220331/164871545645328794.jpg http://forumimage.ru/thumbs/20220331/164871546129339414.jpg

Приемник почти готов. Ловит очень здорово, без антенны в Москве весь диапазон забит ФМ станциями, качество звука приличное, да ещё с бассом.

Хочу попробовать этот динамик с AliExpress

Для TDA2822M при 8 Ом динамике напряжение питания не должно превышать 6В. У меня на входе УНЧ стоит темброблок, чтобы поднять уровень баса, но он ослабляет сигнал, а вселение 40дБ TDA2822M компенсирует это ослабление.

Собираю вторую версию приемника для ФМ диапазона. Немного модифицировал плату уважаемого vitsserg. Усилитель НЧ на микросхеме TDA2822M в мостовом включении. Эта версия двухпалатная, с кронштейном для крепления конденсатора переменной ёмкости и переменного резистора. Крепление получилось очень надёжн...

Остались элементы от оригинального конструктора Юность КП-101: стержень магнитной антенны, конденсатор переменный, транзисторы, трансформаторы, резисторы и др. Полный набор. Может кому-нибудь нужны?

Звучит громко, мощность не менее 0,3Вт. При этом потребляет тоже не мало, но ведь необязательно слушать
всегда на максимальной громкости, зато есть запас.

Воспользовался вашей платой, за что огромное спасибо. Плата с доработками, УНЧ поставил LM386, в корпусе soic8, она в покое 4 мА потребляет, динамик импортный.

Добрый день. Привет из 2022 года. Тоже собрал приемник в этом корпусе.

Здравствуйте. Привет из 2022года. Решил тоже собрать ФМ приемник в этом корпусе
