IgorA100

Dromka писал(а):Leowild
Не только вес радиатора влияет на его теплоотдачу

+100500

IgorA100

никак не реагирует на степень загрузки усилителя. Реагирует, но не совсем, точнее совсем не линейно.... Помню, что поднавалил и пошел справить нужду малую, а когда вернулся, у меня Ц-шка стрелку спрятала в правый угол А в циферках то сколько было? Или х.з. ? а резюк дымиться начал... Так это нормал...

IgorA100

Усилок тот работает с тах пор без проблем до сего момента, да насколько я знаю и на остальные экземпляры, которые с тех пор наковырял нареканий нет. Так я и не говорил, что работать не будет :) Просто глобального смысла переделывать не вижу. А так, от нечего заняться - можно и переделать. Но только...

IgorA100

Когда транзисторы на радиаторе - ток стабилен в течении времени. В заводском варианте -анрил. Гуляет, как кошка, сам по себе. Не все уж так плохо на самом деле ;) Теперь поподробней, про ток покоя... При включении - ток покоя начинает расти, до тех пор, пока VT17 холодный, по мере его прогрева, ток...

IgorA100

Если бы внимательно посмотрели на схему в районе резисторов, то обнаружили бы что они включены таким образом, что один крайный и средний выводы соединены! :) Поэтому регулировка тока действительно начинается с середины :laugh: Если бы Вы хоть немного знали матчасть, то не писали бы такой ахинеи.......

IgorA100

как добратся до пружины управляющей антискатингом? Не легко... Для этого нужно весь блок тонарма снимать, отпаивать провода выходящие из тонарма, кажется их там 9, снимать тормозную площадку. Главное делать все это очень, очень аккуратно. ЗЫ: Понимаю, что прошло много лет, но может кому будет полез...

IgorA100

Ещё имеется амфитон А1-01 что с регулятором средних частот У меня стоят два таких. Один в рабочем состоянии, только регуляторы шуршат и конденсаторы надо проверить. Лет 20 в него не заглядывал... Правда в нем УМ не родной стоит, а я паял и вставил в него УМЗЧ высокой верности Сухова. Тембр и пред -...

IgorA100

IgorA100 А ток покоя и нуль отрегулированы ? Ага. Изначально ток покоя был 10 и 20мА, до 80мА улучшения в звучании были, выставил в 90мА. Ноль = +/- 5-10мВ Амфитон 75у-202 не слышал, не могу сказать.... P.S. Послушал после восстановления Diatone DA-U600 и челюсть отпала, звучание непередаваемое. Ес...

IgorA100

Хоть тема и старая, но не удержался. Попался мне под восстановление Амфитон 002, 2е большие банки по питанию высохли в ноль, еще 2е наполовину, еще 4е были живые. Решено было менять ВСЕ конденсаторы на Nichicon KZ, FG, SW и LS. Так вот после замены и прогрева в течении суток - играть конечно играл, ...

IgorA100

Влад007 писал(а): По +37 есть около 20В

Если крутить регулировочный подстроечник (от минимума до максимума как себя ведет выходное напряжение ?

IgorA100

Влад007 писал(а):Проволочные R13,R14 возможно заменить на керамику 5W 0.1Ом? В моем экземпляре, кто-то их трогал.

Да, конечно. Я именно так и сделал!

IgorA100

Включаю усилитель и мигают светодиоды перегрузки, напряжение на выходе стабилизатора по нолям. Интересно, а откуда светодиоды берут питание для моргания? :) Уходит в защиту БП без причины. При прослушивании или вообще? Именно БП уходит в защиту или сам УМ? Проверить защиту по БП очень просто. Отклю...

IgorA100

tvel
Спасибо, отписался там в личку.

IgorA100

tvel писал(а):В третьих амплитуда сигнала 10мв

Откуда такая уверенность? И можно ли вручную менять амплитуду?

IgorA100

tvel писал(а):Можно купить набор

Я бы купил корпус с щупами и плату

А спаять и прошить - не проблема.
ЗЫ: А конденсаторы от скольки pF меряет тестер? От 1000pF ?

IgorA100

Видел, думал, читал. :) Во первых как-то мало информации про погрешность измерения Во вторых замер только на 1кГц В третьих непонятно какой все таки амплитуды сигнал подается на замеряемый элемент (критично при проверке без выпаивания) Если бы была возможность пощупать данный прибор самолично в рабо...

IgorA100

tvel писал(а):он самоделка,за пол цены взял бы побаловаться.

В общем то да, для самоделки ценник немного не гуманный, с другой стороны, самоделка очень часто выходит по себестоимости дороже серийных образцов.
Поддержим наших разработчиков

Особых альтернатив заметно дешевле я пока не нашел

IgorA100

tvel писал(а):
IgorA100 писал(а): Очень заманчивое описание
Да,очень вкусное.

Заказываю его себе. Как приедет - расскажу

IgorA100

Никто не использовал НВ-10, 11 ?
http://www.rlc-esr.ru/index.php?option= ... Itemid=103
Очень заманчивое описание, но и ценник не из низких...

IgorA100

верхнюю полуволну формирует верхний транзистор, нижнюю - нижний. Это то понятно. Но по идее, когда меряю между коллекторами, все равно должны быть обе полуволны, одна полуволна с верхнего транзистора, а вторая с нижнего. Сопротивления то в коллекторах одинаковые, т.е. симметрично получается. Измеря...

IgorA100

Для Пиковых ограничений нужно смотреть парметр транзистора - ток средний/импульсный По току 818/819 проходят без проблем, у них постоянный ток 15А, импульсный 20А А вот по мощности.. Хотя на 8Омах реальных колонок радиаторы оконечников вообще выше 52гр. не греются. На 4Ом и не очень большом клиппин...

IgorA100

Сейчас слушали на 8Ом реальных колонках при небольшом клиппинге на уровне 35В (при выходе со стаба 40В!) Что-то я запутался с токами через оконечники 818/819. Падение напряжения в пиках между эмиттерами окончников ~3В на сопротивлении 0,47*2~1 Ом., ток получаем в 3А Какая пиковая мощность рассеивает...

IgorA100

На ХХ ток первички 160мА, это 40Вт совсем грубо. Ток покоя 80мА, итого = 80*4=320мА на 39В = 12,5Вт На резюках электролитов = 1,25*4=5Вт На резюках стаба УП = 1Вт. Получаем 19Вт, еще пусть 10Вт ест все остальное, итого 30Вт. А еще 10Вт? А, ну КПД транса.... Х.м. получается транс в данном усилителе п...

IgorA100

Поднимаю уровень сигнала на 5щелчков регулятора громкости, прогон 5 мин (потом расплавился припой на резисторе 50Вт :) ). Есть отчетливый клиппинг на амплитудном 25В. Температура средняя на силовых УМ = 70гр, силовых на стабе - 52гр., И вот тут уже сильно заметны провалы как на входе стаба (до 39В)...

IgorA100

Стабилитроны на 16В и 18В ничего кардинально не изменили. - измерялся режим ограничения по току? Да, особой разницы не заметил, может на пару вольт раньше срабатывал уход в ноль, падение на выходе стаба все равно было плавное до 31В, больше не стал выкручивать резистор, жалко силовики, все таки по ...

IgorA100

Стабилитроны на 16В и 18В ничего кардинально не изменили. Вернул стандартные на 22В Временно, на защиту по току было решено "забить болт", т.е. загрубить выкрутив R12 и R15 Будет время и энтузиазм, сделаю нормальную защиту, что бы не плавно падало напряжение на выходе стаба, а резко.. Выставил питан...

IgorA100

Этот БП не предназначен для 4 Ом нагрузки и полной мощности. Он "не тянет". Поставь КТ825/827 - у них ток до 20/30А (против 10/15А у КТ818/819) и мощность 160(125)Вт (против 100Вт) Я уже поставит 11016G + 11015G (200Вт и 30А). 4Ом нагрузки на УМ стаб и на 8А потянет с лихвой, если не гонять синус, ...

IgorA100

До срабатывания защиты при токе в 9А на транзисторе будет всего (42-37) = 5Вольт. Там вообще никакого особого нагрева (45Вт) Срабатывание защиты растянуто в времени. Все значения приблизительные... Берем нагрузку в 8Ом, течет ток 4,6А При нагрузке в 6Ом, ток = 6,2А При нагрузке 4,5Ом, ток 8,2А До э...

IgorA100

А R3 и VD1 не образуют здесь ПОС ?
Может уменьшить значение R3 ?

IgorA100

а мощность 160 Вт Да, все верно. Сегодня утром заскочил в офис, что-бы настроить защиту на 9.5А. В момент настройки загрубил R15, ток бежит 9,5А, силовик холодный. Потом кручу сопротивление, силовик начинает греться и чем сильнее кручу, тем сильнее греется, а ток падает до 7А. Замеряю перепад на К-...

IgorA100

"А если-бы и ка-бы,то во-рту вросли грибы,и был-бы это не рот,а целый город!" Да, мысли так и рвутся наружу..... Хочешь сказать, что все еще не догадался точно измерить и попробовать немного увеличить R13, 14? Догадаться то я догадался, я даже писал про вероятность того что сопротивление упало. А в...

IgorA100

Если заявлено 9 ампер, тест-резистор 4 ома В том-то и дело, что при таких параметрах и родной проволке R13/R14 НЕ работает защита, как ни крути R12/R15 :( Я бы с радостью выставил 9А и что-бы защита срабатывала! Но не выходит. На 10А настроил защиту, сработала она, и одновременно пробился переход К...

IgorA100

Еще измерения: При нагрузке 6,5 Ом ток на выходе стаба = 6,5А, напряжение на выходе стаба меняется с 37В на холостую до 36,5В. Пульсации на входе и выходе стаба = 2В синуса, как-то многовато, банки на 10т. мкф родные, мерил емкость и ESR - нормальные. При этом на не нагруженном плече перед стадом то...

IgorA100

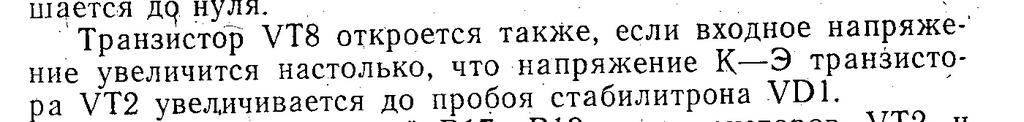

В момент срабатывания защиты по VT7 никак не сказывается на VT2. При вращении R15 (настройка порога срабатывания защиты), напряжение плавно падает до 26В ( ток при этом тоже падает ) и затем напряжение резко уходит до нуля. На токах до 7А, все работает корректно, но стоит настроить защиту на ток 10А...

IgorA100

что тут изучать - ? Влияет ли как-то срабатывание защиты по току на работу защиты от перекоса VT2, VT3 именно того плеча, на котором сработала защита. Т.е. при срабатывании защиты по току на VT7 будет ли закрываться VT2. VT3 понятно закроется после перекоса. Просто у меня есть одна мысль, надо ее п...

IgorA100

в реальной жизни (а не в лабораторных условиях) БП работает на КЗ Замерю токи при падении напряжения, до КЗ при 4 Ом еще далеко... эта защита просто уменьшает напряжение в другом плече. Это никак не спасает при аварийных ситуациях. Х.з. в теории да, на практике хочу убедиться разорвав перемычки. Ес...

IgorA100

Все, сегодня покупаю пару 11016G + 11015G, они как раза в два раза мощнее 818. Надеюсь дарлингтоны нормально будут работать в данной схеме. - с таким же успехом можно было поставить КТ825/827. Они хоть и мощнее 818/819, но заметно слабее 11015/11016 А вот если защита срабатывает и снижает выходное ...

IgorA100

…ток 9,6А, через 0,5сек отрубается БП… …Силовые КТ818ГМ и КТ819ГМ оказались га...ном. Верно ? Не спешите с ярлыками. :repa: Вообще, "высаживать" на транзисторе одновременно две и более предельные величины, есть дурной тон. А у вас и ток был близок к предельному, и мощность там же. А предельно допус...

IgorA100

FAI4 писал(а):По моим прикидкам транс может отдать во вторичку до 4-5А.

А как-же штатное ограничение тока в 9.5А на выходе стаба?

А, вот, нашел табличку:
http://vprl.ru/index/obmotochnye_provoda/0-76
5-7А максимум. Что-то совсем мало. Почему же тогда защита выставляется на 9,5А, а не на 8А например ?

IgorA100

Василий Алибабаевич писал(а): А с чего это она должна срабатывать при 4 Ом?

В инструкции написано. Во первых защита БП настраивается на данное сопротивление (точнее ток в 9.5А), Во вторых на самом УМ стоит также защита по току.

IgorA100

Еще вопрос по току, который может отдать транс. Вторичка намотана проводом ПЭТВ-2 1.32мм. По идее 12А должен этот провод держать длительно без проблем, верно? 12А*37В-30%=300Вт, т.е. по 150Вт на канал Первичка ПЭТВ-2 0.5мм. т.е. порядка 7А, т.е. больше киловатта, чего хватит за глаза.... Или я сильн...

IgorA100

Вот чего подметил.
Вместо металлического TO3 прекрасно становятся два силовика в корпусах TO247 (TO3P) вместо одного TO3.
Может тогда уж и в БП и в УМ ставить по паре силовиков в корпусах TO247 (TO3P) ?

IgorA100

FAI4 писал(а):А стабилитроны целы?

Вчера были целы

Выпаивал и проверял напряжение стабилизации. Сегодня выпаивая не проверял, но звонятся правильно.

IgorA100

Так, VT7 и VT8 открываются при напряжении между Б-Э = 0,63В, после открытия напряжение на данном переходе становится = 0,7В А при стандартном проволочном R13, R14 максимально напряжение на переходе поднималось только до 0,58 при токе в 8А, а при 9.6А когда сработала защита и помер силовик я не успел...

IgorA100

Есть варианты поставить: 11016G + 11015G Но они составные 120В, 20А http://html.alldatasheet.com/html-pdf/426443/ONSEMI/MJ11016G/217/1/MJ11016G.html или: 15024G + 15025G По току слабее, всего 15А и 250В http://html.alldatasheet.com/html-pdf/172352/ONSEMI/MJ15024G/217/1/MJ15024G.html 2N3055 - ну не з...

IgorA100

Итак, есть новости. 1. Нашел переменник советский военный новый на 15Ом 25Вт за 150 рублей :) 2. Нашел реостат, зеленый советский на 30Ом 50Вт :) Экспериментирую с плечем -36В, т.к. один КТ818Г есть в купленном запасе Выкручиваю R12 на максимальную чувствительность. Подключаю переменник настроенный ...

IgorA100

FAI4 писал(а):Поэтому в мощных усилителях ставят по 2-7 транзисторов в параллель.

Надо попробовать из импортного чего-то поставить не паралеля, но пока не определился, глаза разбегаются, кто что советует.... Может с импортом получше будет...

IgorA100

вот мое измерение мощности на 8 Омах. Спасибо, почитаю, не видел этой темы. транзисторы "проявляют" свою неидеальность (внутренне сопротивление тела коллектора) Не думал, что с 818/819 в металле все так плохо. Вот такая нагрузка нужна для настройки БП Знаю, это СП5-30, были они у меня лет 20 назад,...

IgorA100

На китайские 4Ом играет нормально на полную громкость, видны ограничения по напряжения на уровне 24В (маловато почему-то, рассчитывал вольт на 30) на 4 Ома это 72 Вт. Куда больше? Мощности никогда не бывает много :) Тем более, что на усилке есть уменьшение на 10 и 20дБ... На 8Омах думаю больше 60Вт...

IgorA100

Забукмарил ссылку

Может пригодится..
Как приедет - расскажи про состояние нового ролика и помогла ли замена. Ну на 95% надеюсь, что ролик спасет Яузу!
