Александр53

Дополнительный электролитический конденсатор(2200µF) непосредственно перед стабилизатором 5 вольт снимает многие проблемы не стабильности работы проигрывателя как по стабилизации скорости так и по работе логики. (Попадался капризный аппарат "Феникс ЭП009" проблема решилась дополнительным электролито...

Александр53

Если смогу обязательно помогу. Идея сама по себе очень интересная!

Александр53

По идее достаточно времени ПИД на один зуб, датчик интегральный же. За два оборота на скорость должен выходить. Возможно Вы правы! Но я бы проверил на практике, очень сложно все факторы учесть только в теории что не умоляет теоретические выводы. Любые теоретические выводы проверяют на практике! Есл...

Александр53

Не зная алгоритма Вашего кода трудно что то советовать но думаю можно попробовать менять время реакции ПИД регулятора. Может быть реакция слишком быстрая и не учитывает инерционность диска.

Александр53

"Oleg456" "То есть сила магнитного поля регулировке скорости вращения участия не принимает, оставаясь постоянной." Вы это серьёзно? То есть ток в катушках меняется чтобы подстроить скорость а сила магнитного поля остаётся постоянной? (сила магнитного поля в катушках индуктивности меняется ещё и от с...

Александр53

Кому интересно как работает датчик холла в схеме Эстония ЭП 010 он подключен по схеме аналоговое умножение. Выходной сигнал пропорционален приложенному магнитному полю и приложенному напряжению датчика. Это не сложно проверить, если на входе датчика изменять напряжение и подносить к датчику магнит н...

Александр53

Датчик эффекта Холла Датчик эффекта Холла (или просто датчик Холла) — измерительный преобразователь для измерения величины магнитного поля. Принцип работы датчика основан на эффекте Холла и его исходное напряжение прямо пропорционально напряжённости магнитного поля. Данное явление было открыто амери...

Александр53

Вы сами привели описание в виде картинок и приложили их в форум. На рисунке 10 функциональная схема. Собственно там приведено и описание работы этого узла в котором ни одной буквы нет про напряженности полей и прочие фантазии. Там и про процессы в катушках индуктивности ничего не написано а там уве...

Александр53

Найдите мне схему (проигрыватель) с оптопарой в двигателе с характеристиками коэффициентом детонации 0,08. Уверяю не найдёте. А описание не нужно искажать там чётко написано для чего служит каждый опорный генератор!

Александр53

Может расскажите цепь формирования опорного напряжения? Откуда "оттуда"?

По моему Вы просто пытаетесь заболтать...

Александр53

Ну да а ключевой момент срабатывания датчиков холла от силы магнитного поля и прикладываемого к ним тока не зависит по Вашему. И Вы как-то игнорируете опорное напряжение и откуда оно там берётся, уж точно не от генераторов и одно вибраторов.

Александр53

Ну Вы совсем читать не хотите. В Эстонии ЭП 010 в блоке управления двигателем А2 целых 2 опорных генератора и ни один не участвует в стабилизации скорости. Там же чёрным по белому схема построена на сравнении конденсатора памяти с опорным напряжением. Подробно описана работа и ключи коммутации. Вы с...

Александр53

"стабилизация идет только по частоте импульсов с Тахо датчика относительно опорного генератора" Опорный генератор в стабилизации не участвует! Почитайте внимательно. Может Вам думается что так лучше а я бы сделал замеры прежде чем утверждать. http://forumimage.ru/thumbs/20220904/166228611943162899.j...

Александр53

Нет там никакого решения, они нужны только для определения положения ротора чтобы в правильном порядке их коммутировать. Датчик скорости реализован на отдельной катушке (L3 по схеме). Как и в оригинале. Дело в том что в Эстонии эп 010 управляющее напряжение выработанное при помощи Тахо генератора (...

Александр53

Это понятно что в Эстонии ЭП 010 такой же принцип (только нет кварца) и датчик холла должен иметь правильное положение так же важно для стабилизации измерять уровень магнитного поля. Интересно как это реализовано у автора схемы? Какова программная реализация? Датчики холла идут прямо в процессор, та...

Александр53

Для фазовой автоподстройки нужен фазовый детектор на выходе которого формируется сигнал ошибки для коррекции. Хотелось бы понять как в данной схеме всё реализовано если это фазовый детектор. Например в Феникс ЭП 009 с помощью датчиков холла измеряется уровень напряженности поля магнитной индукции и ...

Александр53

Добрый день! "Эстония ЭП 010 управление двигателем на МК" - очень интересная разработка! "Логика работы - при помощи триггера Шмидта преобразовываются сигналы с Тахо в цифровые импульсы - которые поступают на счетчик МК. Полученная таким образом частота сравнивается с опорной(кварц). По результатам ...

Александр53

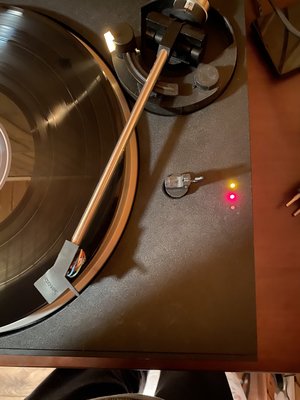

В папку вложены фото и видео работы индикации режимов.

Александр53

http://forumimage.ru/uploads/20220417/165021447391674924.jpg В папку для скачивания программы под микроконтроллер PIC16F873A-I/SP добавлены файлы FENIKS4, FENIKS4.X.production с возможностью вывода информации в виде индикации светодиодов размера дисков 30 см., 17 см. и анти скатывающей силы. Что то...

Александр53

В папку для скачивания программы под микроконтроллер PIC16F873A-I/SP добавлены файлы FENIKS3, FENIKS3.X.production для работы проигрывателя в том числе с цветными (прозрачными) пластинками. Исходный код с упорядоченным более понятным опросом всех датчиков (все датчики опрашиваются в одной функции) н...

Александр53

Попробуйте заменить VT9 КТ3102 именно с него при старте положительное напряжение поступает на датчики холла и двигатель стартует. При достижении оптимальной скорости это напряжение уменьшается и увеличивается если скорость уменьшается возможно VT9 не справляется. Уровень выходных импульсов датчиков ...

Александр53

Это не усилитель звуковой частоты и не мембрана динамика а электро-двигатель. Это электро-двигатель и не совсем простой. Обратная связь электро-механическая учитывающая инерционность механики с коэффициентом поправки через обратную связь (Тахо датчик). Здесь не всё так прямолинейно. Сигналы с датчик...

Александр53

Проверьте как греются пары транзисторов VT3 - VT4 и VT5 - VT6 они могут работать не симметрично то есть одна пара сильней нагружена чем вторая регулировать можно R23, R24. R29. Попробуйте посмотреть сигналы при включённом двигателе с датчиков холла Вых А-Вых А на Х2 отв Х3 и Вых В-Вых В на Х3 отв Х5...

Александр53

Красными кружками обведены винты ослабив которые можно регулировать датчики вводной дорожки и датчика автостопа (одновременно) перемещением влево или вправо. Если автостоп не срабатывает как надо.

Александр53

Здравствуйте!
Измерьте сопротивление R29 есть ли 1 ком. обжимы на концах от времени деградируют. Можно поменять или обжать иногда помогает. У меня был такой дефект как Вы описываете R29 показывал 500 ком. Если дело не в резисторе проверить ДПК-1 датчики холла.

Александр53

Здравствуйте, ребята РЕСПЕКТ!
Только это уже не Вега даже не Вега++, это девайс 5 го поколения!!! Осталось моторизировать подкасетник и придумать название....
Магнитная головка от чего? Кто производитель? АЧХ очень сильно зависит от головки.

Александр53

Случайно заглянул на форум. Vygandas писал(а): Все это гарантированно творчество радиолюбителя с прямыми руками Много таких радиолюбителей встречали, которые такие нелепые задумки воплощали в жизнь с таким высоким качеством проработки в деталаях и вязанием жгутов? Это какой же запал нужно иметь? Раз...

Александр53

А чем мерять анти скатывающую силу если есть только весы? Правильно настраивать по специальной пластинке. Если есть только весы можно попробовать с грузом 1 грамм. Экспериментировал на проигрывателе Феникс ЭП 009С с заводскими настройками. Делал такой эксперимент: Откусывал по кусочку от медного про...

Александр53

Если будете пробовать PIC16F873A микросхемы DD2 - К561ИР6, DD4 - КР556РТ17 можно не выпаивать они работе мешать не будут (на случай если захотите вернуть заводскую схему) можно лишь откусить ногу питания КР556РТ17 она потребляет больше всех. А работа PIC16F873A ни чем не отличается только сильно уме...

Александр53

На выходе стабилизатора лучше 4,9 чем 5,6! У Вас стабилизатор 5V и ПЗУ К556РТ17 греются? "Не может ли это быть реакцией процессора на отсутствие какого ни будь сигнала на линиях процессора?" Не думаю! Наличие сигнала это 1 или 0 а отсутствие сигнала скорее всего тоже будет читаться процессором как 1...

Александр53

Индикация динамическая, для индикации "СТАРТ" одновременно с положительным импульсом СТРОБ который приходит от 38 ноги процессора КР1820 ВЕ1 через транзистор VТ7 на 3,6,8,11 ноги D1 блока А6, на 9 ногу D1 блока А6 приходит положительный импульс индикации "СТАРТ" от 29 ноги процессора КР1820 ВЕ1 в эт...

Александр53

"Насчет надежности схемы есть сомнения, так как на плате есть несколько дорожек резаных явно на заводе, Плюс подпаянный конденсатор паралельно r4, с обратной стороны монтажа.Плюс питание транзистора vt2 через диод vd1 перенесено перемычкой на 5 вольтовыую шину в блок а11,судя по всему это были завод...

Александр53

Схема сама по себе простая! Разработать её сложно, понять как работает проще. Работает схема очень надёжно и стбильно! Опорным сигналом эталоном для схемы служит кварцевый генератор его частота проходит через процессор и счётчик делитель затем подаётся на схему сравнения (ФАПЧ). Для сравнения с этал...

Александр53

Sprinter71 Замкните контакт 2 разъёма Х1 блока А4 на корпус, лучше припаять проводок (только не перепутайте) если в этом случае зуд прекратится значит дело в катушке обратной связи или в её контактах. Когда тонарм находится в состоянии покоя контакт 2 через катушку замкнут на корпус и ни каких сигна...

Александр53

Остаётся одно что-то с катушкой обратной связи! Попробуйте зачистить и пропаять катушку обратной связи. Для проверки подпаяйте параллельно катушки резистор примерно 1 ком. потом уменьшайте пока не пройдёт зуд! Проверьте общий заземляющий провод катушек. Где-то здесь причина возбуждения с помощью обр...

Александр53

Sprinter71 Вы R8 c R9 не перепутали? Похоже микросхема входит в режим самовозбуждения. Прежде чем менять микросхему я бы ещё раз проверил обвязку D1 конденсаторы (C2, C3, C4) резисторы их не так много и питание конечно, диоды VD1, VD2. На аноде диода VD1 примерно 0,7 вольта. Вероятность что микросхе...

Александр53

Здравствуйте! Всё ждал что спросите как настраивать диск мешает нет доступа плате А4. При снятом диске включите проигрыватель, пуск нажимать не надо. Уровновесьте тонарм и отведите его от порковки, установите анти скатывающую силу регулятором рядом со стойкой тонарма 10(1-грамм), утопите рукой микро...

Александр53

Скорее всего микросхема D1 блока А4 не в режиме нужно смотреть её цепи или менять микросхему. Когда Вы сдвигаете тонарм начинает работать обратная связь в катушке обратной связи наводится ЭДС сигнал приходит на 2 ногу D1 режим микросхемы меняется поэтому дребезг пропадает. Попробуйте проверить подст...

Александр53

А 5 вольт в норме присутствует везде? В блоке А2 есть 5 вольт?

Александр53

Надо идти последовательно: Проверяйте питание на самих микросхемах, нужен осциллограф посмотреть доходит или нет частота с кварца? Проверить 5 вольт в блоке А6 на микросхеме D1, проверить прозвонкой корпус(минус) основной платы и микросхеме D1 в А6. Если срабатывает пуск значит сигналы процессора оп...

Александр53

Может попробуете не делать выводы а подробней расскажите симптомы? У Вас два одинаковых канала нужно замерять режимы сравнивать. Я обычно становлюсь тестером на выход операционника а на вход кратковременно через 20, 30 Ком. подаю + или корпус на выходе операционника должно меняться напряжение но зде...

Александр53

Их нужно поочереди выпаять потом проверять, прозванивать и впаивать на место если показатели в норме. Вы схему внимательно смотрите! В сложных схемах детали так просто не прозвонить... Совет: Не торопитесь сразу менять или крутить! Если есть сомнения деталь лучше выпаять а потом проверять. В место К...

Александр53

Сигнал тахо датчика смотрели? Можно хотябы прозвонить сам тахо датчик на разъёме Х2 контакты 2, 3 должен звонится почти короткое замыкание, сигнал тахо проходит через С1. Сигнал кварц должен доходить желатедьно посмотреть осцилографом приходит на базу VT1. Прозвонить все транзисторы, проверить опера...

Александр53

Подстроичные резисторы обычно деградируют в сторону увеличения или обрыва...

Александр53

Небольшой разброс допустим ничего регулировать не нужно проверьте или просто поменяйте все электролиты!

Александр53

За работу микролифта отвечают транзисторы блока А11 - VT1, VT2, VT4, VT5 проверить конденсатор С2, на эмитере VT1 - 20 вольт на диоде VD1 - 9 вольт. От процессора логическая 1 поступает на базу VT5 открывая VT5, VT4 и импульсно открываются VT2, VT1 на время зарядки С2. VT2 и VT1 подключают на электр...

Александр53

Здравствуйте! Уточните некоторые моменты: Не реагирует на кнопку микролифт - Кнопка микролифт активизируется после того как тонарм найдёт вводную дорожку (такой алгоритм заложен программой) уточните как это происходит у Вас? Не работает 33 скорость - Уточните совсем не стартует или не выходит на зад...

Александр53

Александр53

В папку для скачивания форум Феникс ЭП 009 добавлена прошивка второй версии (файл FENIKSV2.X.production - для PIC16F873A-I/SP). Эта версия прошивки позволяет воспроизводить цветные прозрачные (жёлтые, красные, синие) пластинки на проигрывателе Феникс ЭП 009. Для воспроизведения цветной прозрачной пл...

Александр53

Рабочие режимы проигрывателя: Пуск, стоп, переключение скоростей 33/45, автоматический режим бесконечного повтора проигрывания пластинок размеров 30/17, перемещение тонарма в ручном режиме при помощи клавиш в обоих направлениях, автоматическое срабатывание микролифта при ручном перемещении тонарма и...
