цуриков

ау...ау.. Юность есть ?)

цуриков

смотрю и радуюсь)

цуриков

Да был он уже на 9 странице http://www.quartz1.com/price/model.php?akt=9695.13 , отличный динамик!!
и на выходе конденсатор побольше, я 680 мкф впихнул

цуриков

Все уже в теме есть давно, Кому интересно - найдут. Лично моё ноухау этот динамик

цуриков

Вот сорри не писал давно, так как Юность из эксклюзива давно переросла в обыденность)

цуриков

Тема опять обсуждается, ура! Кстати, согласующие трансформаторы для Юности можно купить на Шаболовке а башне, напротив бывшего радиомагазина, по 90р.

цуриков

Это зелёный чтоль? У него корпус был повреждён, форму то я поправил, но для марафета нету пока вдохновения. А вдохновение это когда закрываешь глаза и видишь типа..

цуриков

Конечно родственные

цуриков

novosibiretc , кто то в старых корпусах и винтики хранит, так что такой самопал - лучшее из зол

цуриков

Может конечно и искусство, но как первый шаг этот вариант интереснее и проще. 2vlad , это именно та схема. Сперва собрал УНЧ и проверил. Работает, но качество только для СВ. Потом УВЧ дособрал и сразу поймал радио кореи. Главное что шипит меньше. Правда донор Юность попался мне с 1Т308В и МП39Б были...

цуриков

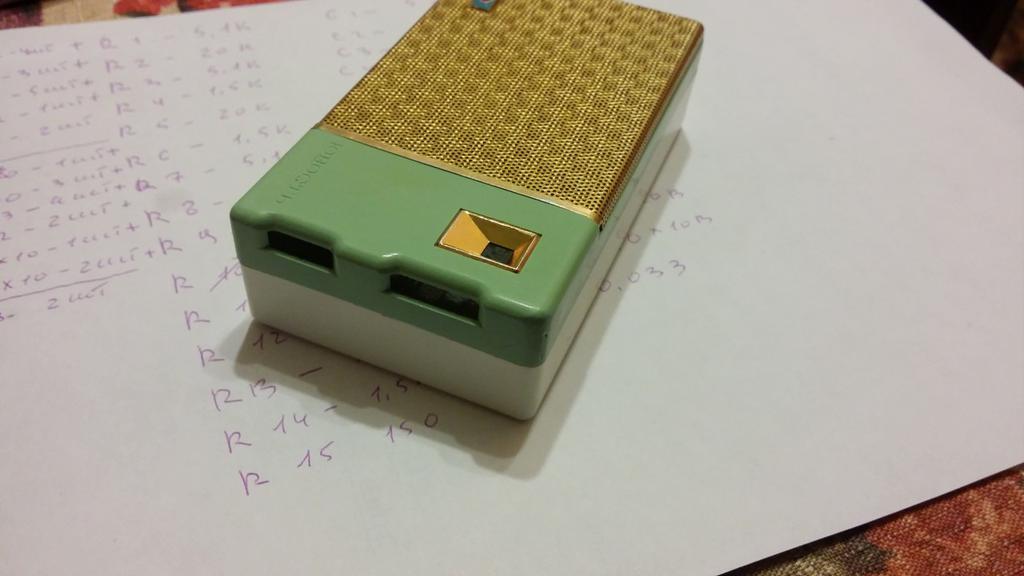

А вот и новая Юность

. Настраивать ничего не пришлось, сразу заработала и шумов значительно меньше.

цуриков

Вот такой момент в УНЧ обозначился: при использовании на входе КТ3102 с hFE порядка 450, номинал резистора R7 становится около 4,5Мом.

На сколько это хорошо или плохо?

цуриков

А вот, тож Юность (улучшенная

)

цуриков

Геометрию корпуса поправил, без фанатизма, и платки приехали уже

цуриков

У меня подстроечный резистор оба раза вышел порядка 1.5Мом. В унч особо нечего подстраивать кроме средней точки,но можно подобрать пары транзисторов.

цуриков

Клей Звезда, для моделей

а латку около батарейки вырезал, заклею потом любой пластмассой.

цуриков

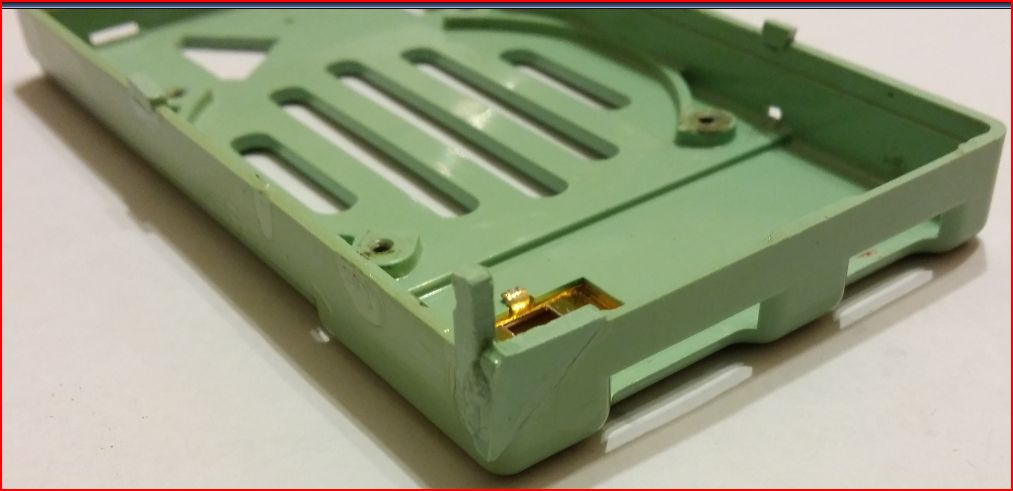

Вот начал корпус ремонтировать

цуриков

Цвет корпуса чётко салатовый, а решётка с золотистым напылением, золотая короче

цуриков

У меня в детстве серый был, я сейчас и занялся приёмниками, когда на молотке увидел.. ну и купил сразу

цуриков

Пока платы для ВЭФ-Юность в изготовлении буду восстанавливать корпус ещё одной Юности. Она приехала из Рязани и наверное многое повидала. Потроха от КП101 и с ними всё ясно, а корпус требует приложения усилий http://forumimage.ru/thumbs/20160208/145495761698187884.jpg http://forumimage.ru/thumbs/201...

цуриков

Может надо демонтировать пластины последовательно, а не выборочно. Я в высоких частотах не спец, но подозреваю что зазор не должен быть большим. За рассчёт спасибо, легче будет подобрать. В любом случае, ёмкости удобней неверное взять подстроечные.

цуриков

vitsserg писал(а):А, может, тогда "продёрнуть" ВЭФ-овский КПЕ? Наподобие вот этого:

Так наверное смогу, а если рассчитать и включить ёмкость последавательно, это хуже?
А динамик вроде нормально звучит и чуствотельность хорошая, так что его оставлю.

цуриков

1. Его ёмкость - 9...365 пФ, т.е. придётся рассчитывать/подгонять доп. укорачивающие/удлиняющие ёмкости. 2. Переключение КПЕ с основной схемы на УКВ. Как вы реализуете этот узел? 3. Общий провод. У ВЭФа это "+", у УКВ "-". Я планирую только FM диапазон, поэтому родную схему и барабан аккуратно демо...

цуриков

А штатный КПЕ чем хуже? И плата очень к нему близко.

цуриков

Мне вот так компановка видится, если стандартная плата от vitsserg . КПЕ и громкость - штатные от ВЭФа, А напряжение 12,6В батарейками от ноутбуков. В батарейный отсек легко встанет сборка 3S3P7.5Ач 11.1V.

цуриков

Усилитель в ВЭФе нормальный, я его к хорошей акустике подключал - очень достойно играет. Можно все пранзисторы на МП11А поменять и электролиты развернуть. А напряжение поднять до 12В.

цуриков

цуриков А что то у Вас окошки под лимб настройки по разному стоят? Так задумано? До собственно была задумка самому цифры на ручке нарисовать, а чтоб больше их влезло, перевернул окошко (по большему диаметру). Любимая тёща с царицино мне ВЭФ 202 притащила, я её за переменником громкости посылал, а о...

цуриков

vitsserg, Ваш труд оценён!

. Ко мне из Рязани едут ещё 2 Юности, старая-круглая и КП101. Со временем и их переделаю, уж больно увлекательное занятие

цуриков

Из Кварца динамик, на звук самый правильный, даже покушения на низкие частоты присутствуют. Сегодня впихнул невпихнуемое. При первой прикидке динамик упёрся в 4 транзистора и 2 конденсатора. Поначалу решил поменять их на кт-3102(07) и кт-502(03). Но спасибо 2vlad , убедил меня не делать этого. Тогда...

цуриков

Вчера приобрёл ещё одну Юность КП101, ну и начал делать под качественный динамик

. КПЕ поставил опять на 3 склеенных кусочка текстолита 1.5мм и 2 слоя двустороннего скотча.

цуриков

лишнего нет, но для дела найдем

цуриков

Ножки от старых компьютеров, наверное и в Кварце есть такие , а резистор точно из Кварца.

цуриков

gegemon
Понял какая

Могу Вам подарить плату недособранную, в хорошем состоянии.

цуриков

gegemon писал(а):цуриков

Я про схему первой Юности.

Эта Юность?

цуриков

Я возбуждение поборол заменой С3 на 0.1мкф. Это не совсем по-научному, но радио работает

цуриков

Динамик реально хороший http://www.quartz1.com/price/model.php?akt=9695.13. Мне не удалось его поставить, так как он упёрся в микросхему, которая на площадке. 1мм не хватает, но если без площадки то всё очень хорошо разместится

цуриков

Вот и привез я новый динамик из Кварца. Немножно пришлось подвинуть детальки, а именно - все резонаторы и C3 на бочок, ну и тразнисторы УНЧ тоже немножко раздвинул. Звук у приемника стал намного лучше и стала прослушиваться небольшая ступенька. Ступеньку устранил путем замены Д311 на Д9К. И светодио...

цуриков

Ага, под кранштейн, теперь понял, спасибо. Я тут динамик от Юности родной послушал. Подключил к рессиверу и дал сигнал хороший... По оценке услышанного, решено ехать в Кварц, за динамиком.

цуриков

gegemon сделайте пож. фотку расположения светодиода. Я так думаю что придется его на корпус приклеить и через проводки с разъёмами на плату.

цуриков

Да я разве против, просто не совсем коректно своё соображение донёс. Когда я свою Юность собирал, будто в 1976 год перенёсся. Тогда отец мой собирал и ругался словами всякими, и ручку громкости приплавил :). А я только рядом стоял и на нервы действовал. А вот теперь и сам собрал. Я теперь на много с...

цуриков

Подарок, это когда всё расчерчено, растолкованно и проверенно. А так - это просто общая информация (применительно к теме).

цуриков

Вот и доделал полностью приёмник. Если vitsserg ещё что то придумает, будет очень интересно

цуриков

Вчера всё подключил и...чуда не произошло, приёмник сразу заработал :). Номинал побстроечного резистора в итоге получился 1.5м. Тримером подстроил верхний диапозон на 107,8 и всё. Автору vitsserg огромное спасибо - приёмник чудо! От себя только батарейку доработал, собрал из модельных lipo элементов...

цуриков

можно, а стоить не будет ни сколько.
1 КПЕ за 2vlad .

цуриков

Про светодиод и забыл вовсе, поставлю конечно, и полевик тоже поставлю, когда найду. Остались 2 КПЕ, если надо кому - без проблем

цуриков

Вот и я свою Юность собрал, правда не включал ещё

цуриков

2vlad. верно говорите, одной партии достаточно будет, вот ещё заказал

как раз в размер корпуса.

цуриков

Вот спасибо, закажу парочку. А по поводу допустимого номинала я имел в виду, можно ли поиграть катушкой индуктивности , если ёмкость окажется большей или меньшей?

цуриков

А КПЕ какого допустимого номинала можно использовать?

цуриков

Вот забрал детальки из Кварца, всё, кроме полевиков и КПЕ, руки чешутся, но решил сперва всё полностью собрать, чтоб не получилось долгостроя
