Воскресная загадка - кинематика от какого...?

[Jeekim]

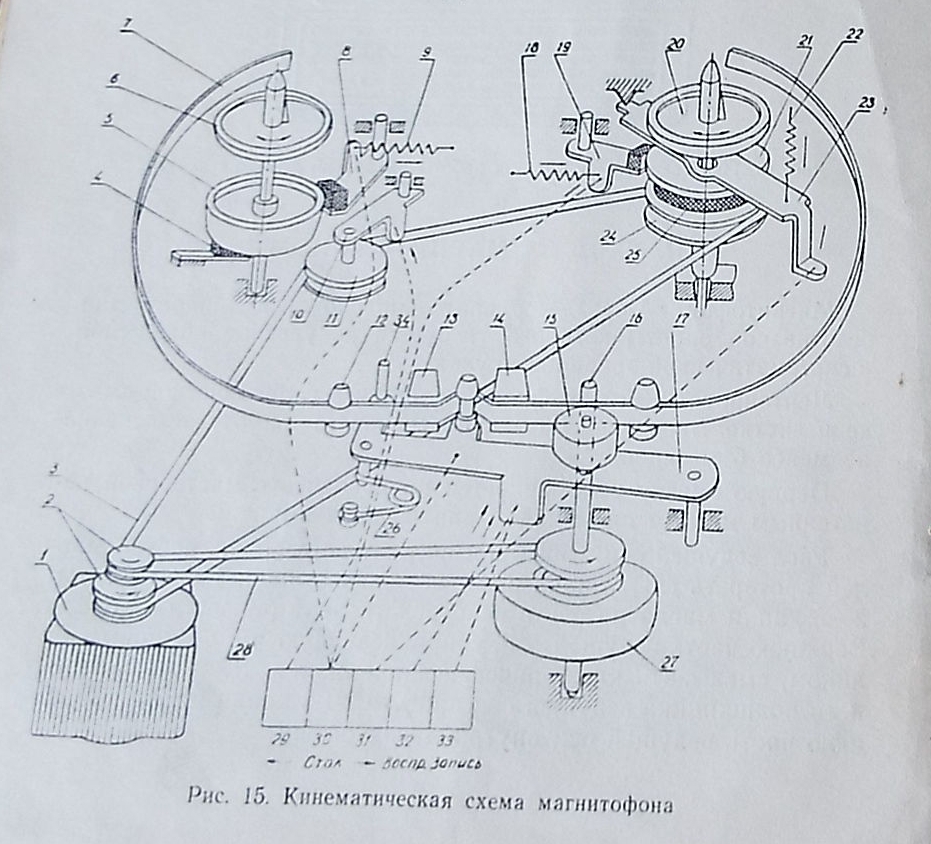

Вот пришёл ко мне паспорт от... Кажется, всё просто, но.
Угадайте, от какого магнитофона паспорт?
Намек первый - страница 14.

[Eats]

Эльфа... Всякие айдасы-гинтарасы и прочие лабусы-бибисы. Сколько возни было с этими тросиками... Чуть не так нажал клавишу - либо тормоз не отпустил, либо муфта перетянулась... Разве что прижимной ролик на шарикоподшипниках радовал необслуживаемостью.

[Jeekim]

Тепло, даже очень.
Евгений, всё правильно, Эльфа, но какая?
Через мои руки их проходило не мало, но такой ещё нет.
Скоро выложу намёк второй.

[Deni]

Поздний Айдас (не 9М)? ЕМНИП, Курбатов с Яновским писали, что с 65-го года кинематику Айдаса переработали.

[Jeekim]

Deni, правильно, Айдас 65-го года.



Айдас (без 9М) с тормозами никогда не видел. И хотя Справочник Курбатов+Яновский 70-го года описывает изменения лентопротяжного механизма, про тормоза ни слово. А дальше в описании Айдаса 9М тормоза упомянуты.
Имею Айдас 66-го года и никаких тормозов там нет.
Так были тормоза у Айдаса или нет? Без тормозов такая схема не может работать.
Владельцы поздних Айдасов поделитесь фото внутренности, если тормоза всё-таки были.

[Deni]

Кстати, не показана на схеме реализация паузы и фетровые "тормозочки", которые ленту в паузе к стойкам жали... были ли они в такой кинематике или хватало подтормаживания в подающем узле?

[IVS]

Jeekim, какие "тормоза" вы имеете в виду? То, что на вашей схеме обозначено, как поз. 8 и 19?
Или торможение подающего узла в режиме "раб. ход"?

[Jeekim]

... обозначено, как поз. 8 и 19?

Именно эти.

[Jeekim]

Кстати, не показана на схеме реализация паузы и фетровые "тормозочки", которые ленту в паузе к стойкам жали... были ли они в такой кинематике или хватало подтормаживания в подающем узле?

“Паузы” в Айдасах ведь нет? На этой схеме нет петлевыбирателя слева, подужки-экрана у универсальной головки и фетровой подужки справа для прижима ленты к стойке при перемотке вправо.

[IVS]

В моем Айдасе выпуска 12. 07. 66 таких тормозов (поз. 8 и 19) нет!
Кстати, я вам посылал данные в тему "про серийники Айдас" и, если мне не изменяет мой склероз, он там и по сию пору самый "молодой"? Дальше уже "9М" пошли. Так шо…


PS. А на стр. 14 в моем паспорте нет никаких схем кинематики, там описание работы с аппаратом. "Схема принципиальная" (электрическая) приложена на отдельном листе, кинематическая отсутствует, если не считать схемы расположения пассиков ("большого" и "малого" ремешков) на стр. 16...

[Jeekim]

IVS, вот именно, у моего Айдаса 66-го года тоже нет. Вот и интересно, были ли такие вообще? А то паспорт ведь печатали 35 тыс. экз.
На стр 14 ещё фото, там виден промежуточный ролик расположен как у 9М, но тормозов не различить.

[IVS]

У меня это выглядит так:



Всего лишь...

[Deni]

“Паузы” в Айдасах ведь нет?

Тьфу.. точно так. Забыл совсем. Айдас я утилизировал лет 25 назад.
Но вот тех фетровых "прижимок" к стойкам слева и справа тоже не наблюдается...
