Усилитель Электроника Б1-01

[la59]

bluezmoon, Да он год на сайт не заходил.

[novosibiretc]

Нашёл
http://www.rt20.getbb.ru/memberlist.php ... ile&u=8024

[la59]

http://rt20.mybb2.ru/memberlist.php?mod ... ile&u=8024

[valera9]

la59, да не куда непропал гога.на другой сайт перешел и свой канал на ютубе.кстати он первый кто в инэте. разогнал у101 до 50 ватт.рассказывае. про все ремонты просто клаасс и доработки.он лучший в инете.починит все что возможно.настояший мастер.

[Игорь40]

Шёлковая изоляция дороже,

В оборонке только такие и применялись.

[Игорь40]

Лежит на столе пациент (Б1),к50-6 (зелёные 72 год) залиты полностью и шва не видно, параметры лучше чем у новых джамиконов.

[Самый !]

Пост перенесён в свою тему, эт я ошибся номерами Электроник
http://www.rt20.getbb.ru/viewtopic.php? ... 6#p2186336
Виноват.

[Игорь40]

Самый !,
Что за аппарат? на Б1 как то не похож. Что за кожух? с кондерами? и диодный мост? Или это сборная солянка? из того что есть?

[K_Oleg]

Что за аппарат? на Б1 как то не похож. Что за кожух? с кондерами? и диодный мост? Или это сборная солянка? из того что есть?

Электроника 50У-017

[Alexaund]

О как.. До кучи видимо.

[Игорь40]

Продолжаю потихоньку восстанавливать аппарат, Привёл в порядок выходные транзисторы, поменял кт803 кемто туда поставленные, заодно поменял провода от них ну и пасту обновил. Конструкция этого узла мягко говоря не очень, проще было поставить просто транзисторы на прокладки и изолировать крепёж, ну и плата с резисторами тоже сомнительное решение, пока крутишь туда сюда провода отваливаются один за другим, ну и до кучи штырьки все болтаются, пришлось капитально там всё пропаять. Одним словом выходная часть слабовата, обязательно всё проверять там на предмет пайки.

[Alexaund]

На этих платах по питанию МБМ стоят. Очень возможны неприятности.

[Игорь40]

На этих платах по питанию МБМ стоят. Очень возможны неприятности.

Мне МБМ в основном попадались только с ушедшей в плюс емкостью, на пробой как то не было ни одного.Надо померить конечно хоть один.

[Самый !]

на пробой как то не было ни одного

- ёмкость меняется от того, что корродирует фольга: увеличивается площадь, уменьшается толщина, вылезает окись. Соотв. не только "номинал" уходит.
Но, поскольку они традиционно с номиналом под 300в. стоят в тембрах или фильтрах вторичного питания, ес-сно "пока ничего страшного" не происходит.

Заменил МБМ'ы, и мафон заработал. Погонял 6часов без "отдыха", работает. Чесно признаюсь, не знал,что и МБМ'ы надо менять. Спасибо

[valera9]

в плане сборки унч.как это сделано в 101.. лучше чем сделан у101 не видел.

[гут42]

Пожалуйста не пинайте сильно! Ум за разум уже заходит- не могу определиться с головным устройством для моего усилителя Электроника Б1-01 применительно к моему проекту! Хочется чтобы устройство было бы с ЮСБ, СиДи, МП3 и ФМ в одном ресивере, но размером побольше, не мини. И с минимальным присутствием управлением пультом. Может есть какие нибудь специализированные темы для обсуждения таких проблем - ткните носом пожалуйста, а то я уже неделю в интернете живу и ничего подходящего найти не смог. Помогите пожалуйста!

[la59]

Да продаются такие приставки на АЛИ ФМ приёмник и куча входов для флешек всяких, блютус и аукс вход . Штука с дисплеем и пультом, но без корпуса, только передняя панель, питание 5 и 12 вольт на выбор. Подключит даже ребёнок умеющий читать .

[гут42]

Да продаются такие приставки на АЛИ ФМ приёмник и куча входов для флешек всяких, блютус и аукс вход . Штука с дисплеем и пультом, но без корпуса, только передняя панель, питание 5 и 12 вольт на выбор. Подключит даже ребёнок умеющий читать .

Мелковат будет для моей конструкции на базе усилителя Электроника Б1-01. Думаю что и мини центры подобные pioneer X-EM26 нелепо будут выглядеть. Надо с крупными кнопками и крутилками. Мне бы что нибудь подобное, но раза в два дешевле: https://www.avito.ru/kazan/audio_i_vide ... ion=621540! Бываю такие?

[alexsan]

[quote=la59 post_id=2187564 time=1612597397 user_id=15813]
приставки на АЛИ ФМ приёмник
[/quot
самое дешевое решение

[la59]

гут42, Ну батенька такое на халяву трудно найти и какое отношение имеет к этому эл-ка б1-01....? Он сам по себе ресивер самодостаточен.

[Игорь40]

А кому попадались Б1-01 с КТ819 на выходе?

[Mika]

У меня был.


вот тут покрупнее

[la59]

И мой тоже на 819 .

[Игорь40]

Я думал что они были только на 808- ых. А тут прибрёл по случаю, а там 819-ые. Удивился, год выпуска 1980.

[гут42]

гут42, Ну батенька такое на халяву трудно найти и какое отношение имеет к этому эл-ка б1-01....? Он сам по себе ресивер самодостаточен.

Может потому что я халявы мало в жизни видел?:))
А если серьёзно, то мне нужен подобный функционал и крупные кнопки?

[Alexaund]

На этих платах по питанию МБМ стоят. Очень возможны неприятности.

Мне МБМ в основном попадались только с ушедшей в плюс емкостью, на пробой как то не было ни одного.Надо померить конечно хоть один.

У меня чуть трансформатор не сгорел. Периодически просаживал напряжение, аж лампочка тускнела и транс гудел. И ведь гад такой, напакостит и опять как ни в чем не бывало. После этого по питанию все МБМ на удаление..

[Игорь40]

Узнал что в первой ревизии или варианте (кому как нравится) было более высокое напряжение питания оконечников (больше 70 вольт) и емкости по питанию и на выходе вроде как в два раза меньше
Интересно бы собрать все схемы этих вариантов усилителя в данной теме.

[la59]

Игорь40, Да всё есть в интернете, там на 75 вольт первые варианты без схемы реле задержки и электролиты меньше на питании 4700 мкф, на выходе 2200 мкф и монтаж внутри изменён больше не заметил ничего.

[Alexaund]

Была такая.[quote=Alexaund post_id=2182459 time=1611205959 user_id=3483]



Видимо вылетали часто или по выходу, или АС. Снизили на 10В питание и задержку добавили. Ну и по мелочи. Принципиально все осталось.
По питанию конденсаторы параллельно поставил, на выходе увеличил емкость.

[la59]

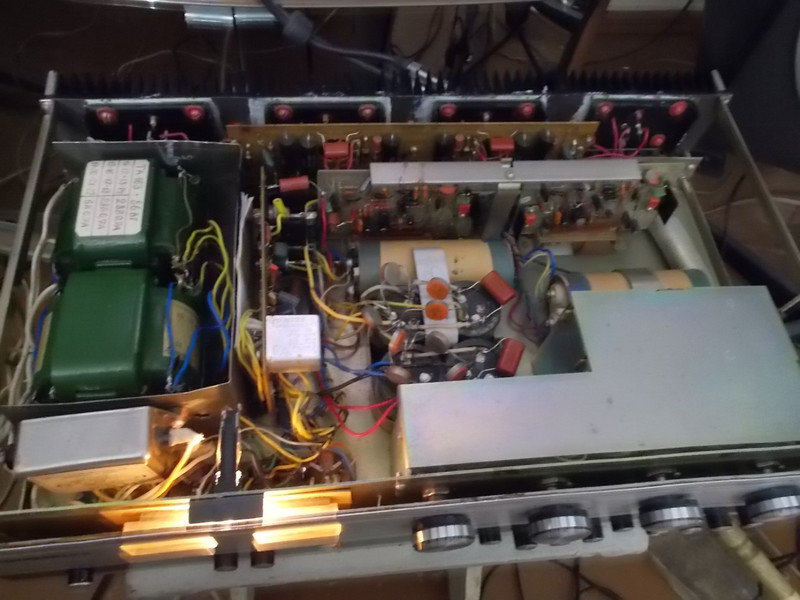

https://forumimage.ru/uploads/20180815/ ... 957563.jpg https://forumimage.ru/show/106713767 Маин колхоз на тему двойное моно, решение вынужденное, не смог до конца усмирить гул силового ( склеенный на бф-2 почти утих но не устроил) а большие электролиты потихоньку в течение полугода сдохли, вот и изобрёл лисапет, но зато тихо везде и в колонках тоже. Вариант 66 вольт с КТ-819Г.

[bluezmoon]

Была такая...

Тут не понял.Это такая компоновка с завода?

[Игорь40]

Была такая...

Тут не понял.Это такая компоновка с завода?

Вроде в Брянске такое делали.

[bluezmoon]

Вроде в Брянске такое делали.

А кстати.Есть какие-нить отличительные признаки у разных заводов?
У моего на лицевой панели нет значка,а шильдик затерялся во времени.

[novosibiretc]

Вроде в Брянске такое делали.

А кстати.Есть какие-нить отличительные признаки у разных заводов?
У моего на лицевой панели нет значка,а шильдик затерялся во времени.

Есть. Контровая краска на болтах на казанских - красная, на брянских - жёлтая. Это моё наблюдение. По-разному установлены (изолированы от радиатора) выходные транзисторы: на казанских - правильно, как задумано, на брянских - халтура, прокладки стоят под транзисторами, а не под алюминиевыми пластинами-основаниями. Почему-то в брянских чаще попадаются гудящие силовики. Сейчас не помню почему, но когда хотел заменить радиатор в брянской Б1-01 на радиатор из казанской модели - он не подошёл!! Как бы и в конструктиве изменения есть.

[bluezmoon]

Ага,Павел,спасибо!У меня значит казанский,краска красная.Да и тихий он.Удивило замечание коллеги la59 о гудящем трансе.

[novosibiretc]

У меня значит казанский,краска красная.

Всё-таки повторю, что именно мне такие попадались. По идее, ничего не мешает использовать краску разных тонов.

[la59]

bluezmoon, Да он трансформатор ещё сгодится куда нить поставить сетевую на 240 в и добавить туда же две "лишние" обмотки 6,3в может уже и станет совсем тихим, но то что получится на выходе уже не для ЭЛ-КА Б1-01, таки сгодиться должен.

[Игорь40]

Вот тут немного информации про него
http://ldsound.ru/elektronika-b1-01/

[valera9]

без обид пожалуйста. сборка не очень на вид. все равно стопервый по звучанию и мощности лучше.

[Alexaund]

Была такая...

Тут не понял.Это такая компоновка с завода?

Вроде в Брянске такое делали.

У меня был Казанский. Изменение компоновки скорее всего из-за увеличенных габаритов конденсаторов и установки дополнительной платы.

[Руслан Мищенко]

стопервый по звучанию и мощности лучше.

[Игорь40]

без обид пожалуйста. сборка не очень на вид. все равно стопервый по звучанию и мощности лучше.

О чем вы?

[novosibiretc]

без обид пожалуйста. сборка не очень на вид. все равно стопервый по звучанию и мощности лучше.

О чем вы?

Наверное о серийном номере .

[Игорь40]

Не сразу понял Б1-01 это 101- ый
А где смайлики вставляются?

[Игорь40]

На этих платах по питанию МБМ стоят. Очень возможны неприятности.

Да, посмотрел МБМ что на плате транзисторов выходных стоят, у трёх из четырех кондеров ESR больше 30 ом, у одного емкость и ESR в норме. Буду менять.

[Кarlsоn1664]

Не сразу понял Б1-01 это 101- ый

Впервые слышу эту аналогию ...

А где смайлики вставляются?

смайлы только с кнопкой "ответить", в быстром ответе рожиц нет

[bluezmoon]

...все равно стопервый по звучанию и мощности лучше.

Если поставить так,а включить через нижний



Может и получится мощнее и звучнее.

[valera9]

ну как сказать.одинаковы по мощности.больше половины обычно не слушают.так что увы

[novosibiretc]

Я п четыре "ящика" сверху смахнул нафих!, а под "Барк" "Электронику Б1-01" поставил.

[bluezmoon]

Я п четыре "ящика" сверху смахнул нафих!,...

Антуражненько ж!
Уже года четыре стоят...
