Есть вещание на ДВ/СВ/КВ

[svk]

если интересует расчет, подскажу.

Интересен диаметр намотки (средний) и количество витков. КПЕ такие у меня есть.

Для "наживки" даю формулу (правка моя, там ошибка). Это как рассчитать катушку нужной индуктивности. В паре с емкостью она дает резонансную частоту, таблица есть в любом справочнике.

Думаю, чтобы не разводить флуд, напишите в ЛС , в качестве чего Вы хотите использовать подобную рамку. Так как вариантов много. Это может быть резонансная антенна, подключаемая через катушку связи или с помощью истокового повторителя, как у меня. Или она будет полноценным контуром вместо, например, магнитной антенны на феррите.

[Henadzy]

Интересно, сейчас Бухта свободных волн идёт сильнее, чем Радио России и Вести FM! Последние у нас начинают появляться: Вести - с 18-00 можно слушать до 8-30 утра, а Радио России - начало передач в 19-00 и приём затихает утром после утренней зарядки, где-то в 7-15. Это - по наблюдениям последних дней.

[svk]

сейчас Бухта свободных волн идёт сильнее, чем Радио России и Вести FM.

На 3940 кГц?
Это же не показатель, любители и может рядом с вами.

[gsmart]

А хотелось бы что то конкретное. Готовые решения с размерами, материалом и прочее...

Тоже баловался рамками, по ссылке есть моточные данные с размерамт:
https://vcfm.ru/forum/viewtopic.php?f=9&t=1783
Там правда некотрые фото со стороннего фотохостинга Piccy.info могут неотображатся вследствии последних событий, если интересно, перезалью по новой.

[gsmart]

А хотелось бы что то конкретное. Готовые решения с размерами, материалом и прочее...

Тоже баловался рамками, по ссылке есть моточные данные с размерамт:
https://vcfm.ru/forum/viewtopic.php?f=9&t=1783
Там правда некотрые фото со стороннего фотохостинга Piccy.info могут неотображатся вследствии последних событий, если интересно, перезалью по новой.

[oldmao]

Так у Полякова было, как на раму окна намотать. Я так и делал в 8-мом классе для Гиалы-404, перестроенной выше на хулиганов (они между СВ и 160 метров тусовались). Что хреново - направленность, у меня было удачно, на юго-восток, на Украину, там большинство нелегалов были. А делать поворотную рамку таких размеров проблематично. Шесть витков телефонной "лапшой" было, КПЕ от ламповой радиолы.

[gsmart]

Маленькая рамочная СВ антенна с корзинчатой намоткой, приёмник на заднем плане для представления размеров.
Внешний диаметр рамки из обрезков "рекламного" плекса 180 мм, 11 прорезей, провод в эмалевой изоляции диаметром 1 мм, колличество витков 37 плюс три витка катушка связи:


Внешний диаметр большой рамки 320 мм, имеется 11 пазов (прорезей), длинна каждого паза под укладку провода 70 мм, ширина 5 мм.
Провод - обычная телефонная полёвка, внешний диаметр изоляции 2 мм, внутри вместе скрученны медные и стальные жилы, 24 витка плюс 2 витка катушка связи.



Такие рамочные антенны отлично работает с приёмниками с магнитными ферритовыми антеннами без непосредственного подключения, если просто поднести к ней приёмник, и расположить так, как на фото ниже, на расстоянии от антенны 10-15 см, то заметно улучшается приём сигналов дальних станций, повышается чуйка приёмника и его избирательность.
Единственное неудобство - помимо ручки настройки приёмника ещё нужно вращать ручку кпе для настройки антенны, ну и при необходимости направить саму антенну на станцию или от источника помех, данные типы антен направленные, приём происходит ребром рамки.:

[Henadzy]

svk, в том то и дело, что на 1575 кГц! Старший сын с семьёй приезжал на гости, приёмник Satellit 2100 стоял в саду в беседке - сидели с ним слушали под вечер. Когда все разъехались, я ещё до часу ночи сидел слушал. Хорошие передачи, старые забытые мелодии, с хорошими комментариями - вот это можно слушать бесконечно! Удивило неплохое прохождение в этот вечер...

[svk]

svk, в том то и дело, что на 1575 кГц!

Судя по этой информации, станция в Беларуси, может недалеко от вас.
https://6783432.wixsite.com/website/pos ... ронной-qsl
Кстати, интересный сайт, даже схемы шарманок есть. Аж ностальжи нахлынуло Я подобную делал на Г-807, правда модуляция была проще с угольным капсюлем. https://6783432.wixsite.com/website/pos ... а-на-г-807

[svk]

gsmart, классные корзинки!
Я сделал чуть крупнее чем в книге Полякова. Специально литцендрат покупал.

[svk]

Так у Полякова было, как на раму окна намотать... Что хреново - направленность, у меня было удачно, на юго-восток, на Украину, там большинство нелегалов были. А делать поворотную рамку таких размеров проблематично..

Рацпредложение-намотать на створку окна, азимут не менее 270 градусов. Правда зимой открывать окно будет холодновато

[VASILI]

1575 кГц

Хорошие передачи, старые забытые мелодии, с хорошими комментариями - вот это можно слушать бесконечно!

А промежуточная частота в Сателита какая? Случаем не зеркальный канал слушали?
От 999кГц.((1575-999)/2=288кГц, что то не стандартное). Разве что гармоника гетеродина...
Прошлой ночью похожую передачу слушал на 999...тоже старые, редкие записи. Удивил голос ведущего...кажется когда то его слушал на Свободе. Да и передача похожая на ней (радио Свобода) траньше похожая была. Давненько я их не слушал...
Не лестные комментарии он дава об нашем прошлом. Даже перепроверял, ту ли частоту слушаю...
Было где то около часа ночи. Вчера батарейки в приемнике сменил, а часы не настроил, точно сказать не могу.

классные корзинки!

Такая намотка обязательна? А что, если намотать в пластиковой трубе внавал например? Будет хуже?
Пластик такого размера достать проблемно. Подумываю об "кресте" из пластиковой канализационной трубы "тридцатки" сделать и в нем намотать.
Дело в том, что хочу сделать внешний вариант, "всепогодный".

[svk]

Такая намотка обязательна?

Вариантов много, главное правильно рассчитать для нужной индуктивности. http://microsin.net/adminstuff/hardware ... tenna.html

[Henadzy]

VASILI, нет - промежутка у Грюндига 455 кГц. Да и на других приемниках она принималась на 1575, только качество было чуть похуже. А Радио России в эфире была со своими передачами на 999.

[gsmart]

Такая намотка обязательна?

Вся прелесть корзинчатой намотки в том, что между витками получается воздушный зазор, то есть меньше паразитная ёмкость и выше добротность.
Ведь два соседних витка - это по сути две обкладки конденсатора, и если катушку намотать внавал, то получится большая паразитная ёмкость, как следствие - низкая добротность.

[la59]

Внешний диаметр большой рамки 320 мм

А если за основу взять виниловый диск потолще не годный....там 300 мм, но подогнать индуктивность до 180 мг наверное получится?

[svk]

А если за основу взять виниловый диск потолще не годный....там 300 мм, но подогнать индуктивность до 180 мг наверное получится?

Не имеет значения, хоть 10 см, хоть метр в диаметре. Формулу расчета количества витков для нужной индуктивности я выше привел.

[HyC]

А если за основу взять виниловый диск потолще не годный....там 300 мм, но подогнать индуктивность до 180 мг наверное получится?

Смотря какой провод возьмете и какие цели перед собой ставите. Для достижения максимальной добротности шаг намотки должен быть не менее двух диаметров жилы (больше нет смысла за отсутствием практической пользы кроме роста габаритов и расхода материалов, меньше за снижением добротности), поэтому мотая корзинку проводом в лаковой изоляции не по засечкам сложно выйти на добротность (особенно если провод тонкий, засечки надо делать мелкие и очень часто), а мотая проводом в толстой изоляции, где шаг обеспечивается толщиной изоляции может оказаться сложно выйти на индуктивность при заданных габаритах.

Ну можно традиционно трюкануть и намотать корзинку по завету дидов секциями. Будет хуже чем мотать всю с правильным шагом, но лучше чем "по изоляции".

[la59]

HyC, Была обещана катушка полевого кабеля, но к своему стыду я не помню как она выглядит какой там диаметр провода. Забрать надо съездить. Хотел просто антенну на участке, но уже появился интерес к этой корзине. Начну с СВ, может и хулиганку на тройке получится после пристроить .....

[svk]

но уже появился интерес к этой корзине

Скачайте "Техника радиоприема. Простые приемники AM сигналов" https://radiohata.ru/tv/952-polyakov-vt ... nalov.html
На стр.146 описание рамочной средневолновой антенны со всеми нюансами. Я делал свою, опираясь на его описание. Единственное, у него диаметр 12 см, а у моей 20 см. Если есть желание сделать больше, то к лучшему. Будут затруднения с расчетом, помогу. Обратите внимание, что корзиночная намотка "автоматом" обеспечивает расстояние между витками, так как два соседних витка проходят с разных сторон основания, чем и обеспечивается необходимый зазор, поэтому зарубки не нужны. С каждой стороны основания расположена половина витков катушки. В интернете один радиолюбитель собравший антенну по статье из книги, удивился почему у него не поместилось столько витков как у автора, хотя полностью повторил. Я ему написал, что он сделал правильно, но считает витки с одной стороны).

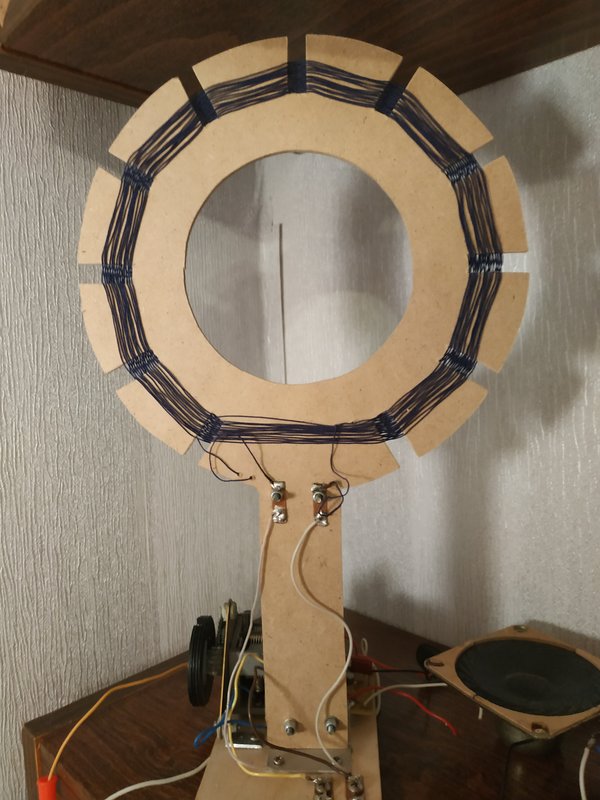

Вот фото обратной стороны антенны, выглядит так же, как с лицевой.

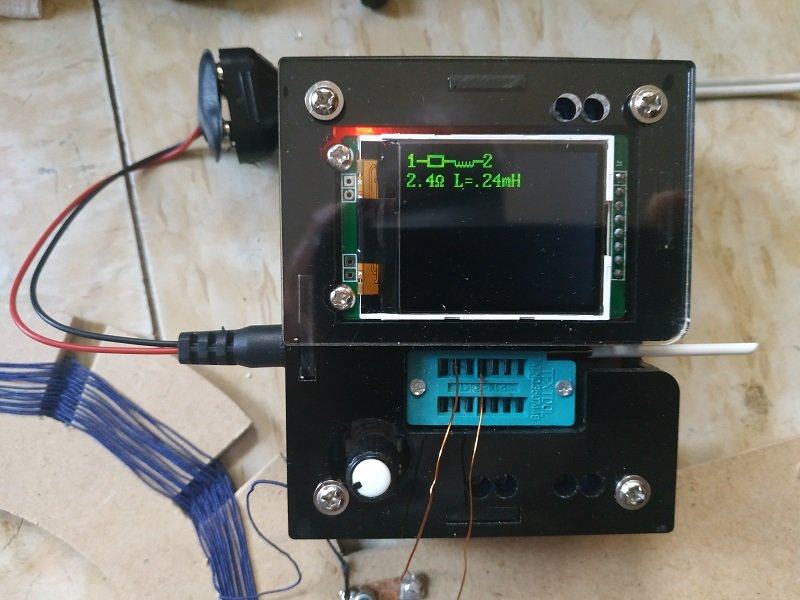

Я использовал КПЕ от ВЭФ-201, у которого катушка СВ имеет индуктивность 250 мкГн +/-10%. Поэтому рассчитывал катушку на 250 мкГн. В результате получил 240 мкГн и точно попал в границы диапазона

[la59]

svk, Надо сначала всё найти, но интерес возбудили....Уж шибко мне нравится качество приёма этого шарпа
Два телевизора в доме работают а он на СВ массу радиостанций и радиохулиганов почти без помех выдаёт. С корзиной ваще вещя будет надеюсь

[svk]

С корзиной ваще вещя будет надеюсь

Если в вашем приемнике есть магнитная антенна, то смысла в рамке не вижу, можете потом разочароваться. Я рамку сделал для работы со старыми ламповыми приемниками, не имеющих внутреннюю МА и которые требуют большую наружную антенну, а так же для транзисторных самоделок. Но, если приемник имеет внутреннюю магнитную антенну, то существенной разницы не будет.

[VASILI]

Смысл есть. Рамка повышает напряженность поля, и именно частоты, на которой она в резонансе. Получается болшее соотношение полезный сигнал/помеха. По видимому так. Правда, всего лишь теория, на практике для средневолнового диапазона такое не делал.
Я думаю сделать “крест” из пластиковой трубы. На коцах укрепить чего то типа оправки с насечками для провода. В насечки “канавки” намотать провод.
Видел такую конструкцию, по моему описывали в РАДИО. Но крест был из дерева.

[HyC]

Обратите внимание, что корзиночная намотка "автоматом" обеспечивает расстояние между витками, так как два соседних витка проходят с разных сторон основания, чем и обеспечивается необходимый зазор, поэтому зарубки не нужны.

Шаг намотки все-же стоит выдерживать, так как тут паразитная емкость возникает не между соседними витками, а между витками "через один", и шаг там получается в один диаметр а не в два. Это конечно сильно лучше чем виток к витку, но ради перфекционизма шаг лучше выдержать.

[svk]

Смысл есть. Рамка повышает напряженность поля, и именно частоты, на которой она в резонансе. Получается болшее соотношение полезный сигнал/помеха. По видимому так. Правда, всего лишь теория, на практике для средневолнового диапазона такое не делал.

Это так, но надо смотреть в каждом конкретном случае. Обратить внимание как решены входные цепи самого приемника. Где-то подойдет катушка связи, где-то истоковый повторитель. У меня есть мысль подключить магнитную рамку вместо катушки входного контура СВ в радиоприемнике "Стрела", имеющего такую же индуктивность. При этом контур с рамкой будет перестраиваться родным КПЕ.

[svk]

Шаг намотки все-же стоит выдерживать

Безусловно. Но, для небольших корзинок с литцендратом несущественно, там вообще шаг бегает не на один диметр, достаточно взглянуть на фото. Если делать крупные рамки, то действительно лучше продумать гребенки с определенным шагом и намотка станет удобней и вид "профессиональней", не говоря уже о лучшей добротности.

[svk]

Сегодня услышал необычный позывной RP77AO на 20 м, причем, проведя с десяток связей, радиолюбитель ни разу не назвал свое местоположение. Обратился в ГУГЛ и нашел интересный документ.
"На основании решения Президиума СРР (протокол № 71
заседания Президиума Союза радиолюбителей России от 27 января
2022 г.) провести Мемориал «Победа» («Победа-77»), в ходе которого
использовать любительские радиостанции с позывными сигналами
временного использования, образуемыми ФГУП «ГРЧЦ» в
соответствии с п. 8.6.5.4 Приказа Минкомсвязи России от 12.01.2012 г.
№ 4"
Временные позывные присвоены 153 любительским радиостанциям разных регионов России.
Искомый позывной указан в таблице под номером 6.




Еще одного из 'этого списка принял так же хорошо RP77TT из Свердловской области. Отлично долго работал RU3KO из Борисоглебска, член клуба "Пятый океан". Пришлось полазить в интернете, чтобы определить местоположение, так как он называл только пятый океан. Так же разборчиво слышно было DK1AB, но с таким префиксом не нашел, а местоположение он не назвал.

[svk]

Опять атака на радиостанцию в Приднестровье, идет репортаж по Вестям.

[Henadzy]

Что-то, ребята, случилось: нету приёма частот 999 и 1413, румыны идут нормально, да и все остальные. И ещё, в принципе, не вечер! Может кто знает, что случилось?

[svk]

Что-то, ребята, случилось: нету приёма частот 999 и 1413, румыны идут нормально, да и все остальные. И ещё, в принципе, не вечер! Может кто знает, что случилось?

Надо переносить на территорию России, будет под защитой.

[la59]

Да покрутил приёмник, а нет 1413 и 999 кгц. А в новостях не сказали ни чего такого. Может включат.

[svk]

Так же разборчиво слышно было DK1AB, но с таким префиксом не нашел, а местоположение он не назвал.

Нашел, оказывается из Германии, но чисто говорил на русском https://www.qrz.com/db/DK1AB/
1кВт, нормально. QTH: недалеко от Ганновера
Федеральное государство: Нижняя Саксония

[v-rex]

Для вещания российских радиоканалов выбрали очень неудачное место. Практически вплотную к зоне конфликта. Хотя, следует отдать должное, оборудование там неубиваемое. И за ним явно хорошо следили все время, даже за тем, что было на консервации. Вот после новости о взрыве, буквально через пару дней проверил: качество сигнала стало очень неплохое (парадокс, но это так, причем еще и вещание восстановили сразу). Видать работают там прирожденные профессионалы.

[olbr]

Что-то, ребята, случилось: нету приёма частот 999 и 1413, румыны идут нормально, да и все остальные. И ещё, в принципе, не вечер! Может кто знает, что случилось?

в мск не слышно вещания. Вернее в Химках. Тоже очень удивился, включив приёмник. Только радио свободы. И то «плавает»

[svk]

Видать работают там прирожденные профессионалы.

В новостях показали, женщина в аппаратной.

[VASILI]

Вышел в огрод, подальше от помех. 999кГц работают. Сигнал устойчивый и качественный. Тоже 1413кГц, устойчивый качественный сигнал. Украинское радио принял где то примерно 651кГц . А вот довольно таки сильно проходившие у меня 1278 кГц еле слышно, в шумах.
Вчера вечером, когда отсутствовали 999кГц и 1413кГц, не слышно было и первого канала радио Молдовы. Неужели они тоже из Приднестровья вещают. Сегодня все нормально. Сигнал громкий, устойчивый.

[olbr]

Вещание на частотах 999 кГц и 1413 кГц возобновилось.

[Крым]

VASILI, а как это вы пишете, что вышли подальше от помех? Приднестровье (где радиоцентр "Маяк") - это ж в шаге от вас, образно говоря, оно ж при такой мощИ должно у вас и на выключенный приёмник приниматься!
Ну это шутка! )))
А по поводу укр.радио - то точная частота 657 кГц.

Я на румынском SDR днём без проблем слышал и 999, и 1413 и 657, и все - очень хорошо! Причём 657 - лучше всех (оно, оказывается, из Черновцов).

[VASILI]

это ж в шаге от вас,

Менее 200км, но слышно очень слабо. И то по ночам. Днем прием не возможен...за редким исключением.
Возможно, азимут не в мою сторону.
Включившееся недавно радио России на 999кГц проходят сильнее и стабильнее.

точная частота 657 кГц

В приемнике аналоговая перестройка, хотя и есть цифровая шкала (Деген 1104). Показалось, наилучший прием именно на 651...а сетки частот перед глазами не оказалось.
Вообще, был когда то довольно добротный приемник автомагнитолы SONY. Перестройка на СВ с щагом 9кГц. Довольно удобно.
А так приходится или высчитывать от ближайщей известной частоты, или использовать таблицу сетки частот.
Кстати, Радио Молдовы первый канал работает на 1494кГц. Всегда идут устойчиво и громко. Вне зависимости от времени суток. А вот откуда вещают, так пока и не "вычислил". Поиск в сети что то без результата.
1386кГц Свобода на белорусском гремит. Видимо пролхождение нормальное. Время 00,25мск.
И еще немного ностальгии...вот раскурочили...пригодилось бы... http://ra3tox.qrz.ru/s16/istoria1.html
А таких объектов за последнее время уничтожено несколько.

[svk]

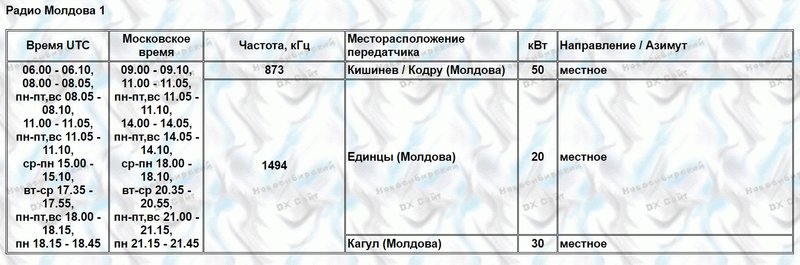

Кстати, Радио Молдовы первый канал работает на 1494кГц. Всегда идут устойчиво и громко. Вне зависимости от времени суток. А вот откуда вещают, так пока и не "вычислил". Поиск в сети что то без результата.

Не так ищите Единцы и Кагул, 20 кВт, наверное, рядом с вами.

[Weydenbaum]

Шаг намотки все-же стоит выдерживать

Если делать крупные рамки, то действительно лучше продумать гребенки с определенным шагом и намотка станет удобней и вид "профессиональней", не говоря уже о лучшей добротности.

Обеспечить стабильный шаг намотки можно при помощи капроновой лески того же диаметра, что и провод.
Провод совместно и параллельно с леской укладывается в прорези каркаса.
В качестве каркаса использовал граммофонный диск.
См. моё сообщение на этой ветке : #13 от 19.09.18 ( 10:40 ам )

[svk]

См. моё сообщение на этой ветке : #13 от 19.09.18 ( 10:40 ам )

Не нашел. Сообщение 13 принадлежит не Вам. И нет сообщения с этой датой.

[Weydenbaum]

Не нашел. Сообщение 13 принадлежит не Вам. И нет сообщения с этой датой.

Просю пардону !
Искать :-Раздел "Ламповая радиотехника", тема : "Что слышно на Мир-154Р в Подмосковье".
Далее - всё верно.

[v-rex]

Неужели они тоже из Приднестровья вещают.

Это крайне маловеротяно по вполне понятным причинам. Какая у них мощность передатчика, какие антенны? Может работы какие-нибудь иногда ведут.

[HyC]

Это крайне маловеротяно по вполне понятным причинам. Какая у них мощность передатчика, какие антенны? Может работы какие-нибудь иногда ведут.

На небольшую мощность быстрее всего вещают из Молдавии. А на мегаваттные можно только из Приднестровья, потому-что там на Днестре стоит Дубоссарская ГЭС и мощности по масштабам Приднестровья на ней хоть залейся (48 МВт).

[v-rex]

Там немного другие проблемы. Впрочем, политику отставим для других мест.

[HyC]

Там немного другие проблемы. Впрочем, политику отставим для других мест.

Я не касаясь политики сугубо о технических вопросах. Энерговооруженность ПМР за счет ГЭС позволяет очень недорого содержать мегаваттные передатчики.

[svk]

На небольшую мощность быстрее всего вещают из Молдавии

Из Молдовы, выше табличку привел. Наверное, у VASILI под боком)))

[svk]

Получил радиоприемник "Belka-DX" и сразу проверять, не заглядывая в инструкцию. Поэтому в роликах экран с пересветом, так как постоянно был с подсветкой. Понравилась "машинка". Очень оперативное управление, буквально двумя кликами можно изменить шаг от 10 Гц до 50 кГц. Чувствительный валкодер без Soft Mute. Память, вроде на 100 ячеек. В принципе не нужна, надо лишь закрепить начала диапазонов, будет достаточно.


"Белка DX", "Tecsun PL 365", радиолюбитель из Московской обл. "Tecsun PL 365" сегодня подкачал.

Девушка из Забайкалья. "Tecsun PL 365" не достал.

Вещательный КВ.

[svk]

Нашел такую информацию.
"Новые выпуски передачи "Встреча с песней" слушайте во 2-ю, 4-ю и 5-ю субботы по радио «Культура» в 20:00, по «Радио России» в 21 час 10 минут (время московское). В 1-ю и 3-ю субботы в 21:10 в эфире «Радио России» звучат повторы передач разных лет из архива радиостанции.
И по поводу новых передач.
Виктор Витальевич Татарский успел записать все выпуски "Встреча с песней" 2022 года и на несколько месяцев 2023 года. Руководство "Радио России" обещает все их выпустить в эфир"
