Фонарь На Основе Led Прожектора(Подскажите По Эл.начинке)

[DDR]

Доброго времени суток!
Возникла необходимость сделать фонарь.... Яркий...даже очень яркий . для этих целей планируется использовать светодиодный прожектор ватт так на 10 /12 V. (На подобии тех что используют для подсветки фасадов зданий, освещения рекламных конструкций,охраняемых территорий от .д. И т.п....) и АКБ от ... ИБП ..12В 7А/Ч или ему подобный.... (Так назыв гелевый)
З/у для АКБ собрал уже на основе трансформатора и L200C.
С Китая буду заказывать прожектор и АКБ.
В планах для комутации ВКЛ/выкл использовать что то по типу транзисторного ключа... Дабы избавиться от тумблера ,а вместо него использовать кнопку без фиксации
2 реж. Работы
1) непрерывное горение прожектора
2) "моргание" с частотой "как по воротники у авто
И в довершение всего необходимо сваять ус-во которое как минимум будет сигнализировать о критической посадке АКБ...и не желательности дальнейшей эксп. ( т.к. подобного рода АКБ на сколько я понимаю "не любят " глубокого разряда...
Может кто делал нечто подобное... Поделитесь схемой или тыкните на что либо по данной тематике. Т.к. составить схему подобной начинки у меня просто недостаточно знаний.

[Andreys]

Украдите где нибудь китайский налобник https://yandex.ru/images/search?text=%D ... rpt=simage там уже есть все нужные вам режимы. На том что я недавно дербанил было место и под силовой "ключ".
А еще лучше там же у китайцев готовый драйвер и матрицу диодную заказать а не дербанить прожектор. И АКБ не кирпич гелиевый а специательный в комплект к драйверу.

[DDR]

Присмотрюсь к начинке налобного фонаря. Можно поподробнее о "И АКБ не кирпич гелиевый а специательный в комплект к драйверу."Что за специальный АКБ? Вы очевидно имели в виду набор из 18650 к примеру и DC-DC преобразователь ?

[Andrey Smirnov]

Если для питания 10-ваттного светодиода использовать АКБ12 вольт с простейшим "драйвером"-стабилизатором тока на двух транзисторах и двух резисторах, отдельный индикатор разряда может и не понадобиться - при снижении напряжения на батарее ниже 11 вольт яркость свечения начинает быстро снижаться, и при 10,5 светодиод уже почти тухнет, одновременно снижая потребление... У меня один из светильников работает с таким драйвером - пока всё устраивает, единственное замечание - правильней было бы в качестве регулирующего элемента использовать мощный мосфет - КПД был бы выше процентов на 10, и меньше требуемая площадь радиатора...

[Andreys]

Вы очевидно имели в виду набор из 18650 к примеру и DC-DC преобразователь ?

не обязательно 18650 есть и 7А/ч кирпичики 4,5 в.Смысл брать 12 V и потом их в тепло перегонять? Кого вы обозвали dc-dc я не знаю. Китайцы торгуют led-драйверами на конкретный ток и набор светодиодов. На выхлопе там далеко не dc а меандр однополярный с ШИМ.

[PROF61]

Нафига гелевый 7 А/ч, если можно купить 3 штуки размера наших 373 элементов и ёмкостью по 10 А/ч. Опять же прожектор... Вон Омич с форума мопедист.ру два 10 ваттных светодиода в фару от Риги-13 засунул, так на 500 метров светят.

[DDR]

"если можно купить 3 штуки размера наших 373 элементов"
Боюсь купить откровенную х...ню.. типа Камилион ... Да и цена на АКБ типоразмера D или по советски 373 приличная , а АКБ от ИБП (12 В 7А к прим ) вроде норм . по качеству можно взять за ... рублей 600...
Насчет ..."А/ч кирпичики 4,5 в.Смысл брать 12 V и потом их в тепло перегонять?"
И на самом деле ! Определюсь какой АКБ буду брать и тогда пойду дале .
С прожектором вроде определился. http://ru.aliexpress.com/item/DC12V-LED ... 2445dfb49a
20 Вт . питание 12 В . Подкупает готовность .... Наличие корпуса и законченность конструкци .
так что определившись с АКБ спрошу у вас еще какую либо схему преобразователя под конкретику .

[Атос]

Доброго времени суток!
Возникла необходимость сделать фонарь.... Яркий...даже очень яркий . для этих целей планируется использовать светодиодный прожектор ватт так на 10 /12 V. (На подобии тех что используют для подсветки фасадов зданий, .....

Для зданий используют прожекторы 30-50 ватт, а то что вы написали это в вольтах.

Присмотрюсь к начинке налобного фонаря.

это дай бог 1 -2 ватта, а начинка тупое гашение напряжения

В нормальных фонарях а мощные фонари как правило всегда сделаны по уму
используются ШИ регуляторы ТОКА,

[DDR]

На счет начинки от налобника уже отказался .
Использовать буду прожектор 10 Вт рабочим напряжением 12 В . По цене довольно либерально ...456р. На счет Акб ...определяюсь..

[Andrey Smirnov]

Напряжение на 10-ваттной матрице 10 вольт (плюс/минус пара десятых...), на батарее около 12 (12,6 в начале разряда, ниже 11 напряжение уже быстро падает...), получается, а простейшем "аналоговом" драйвере будет падение около 2 вольт и КПД под 80%, растущий по мере разряда батареи. Уверяю вас, собрать "импульсный" драйвер с КПД 80% - не такая простая задача!

[пришелец]

Яркий...даже очень яркий

Дабы избавиться от тумблера ,а вместо него использовать кнопку без фиксации

1) непрерывное горение прожектора
2) "моргание" с частотой "как по воротники у авто

ус-во которое как минимум будет сигнализировать о критической посадке АКБ

Купил три года назад в Китае фонарь для велосипеда, лупит "словно луч от паровоза"! Светит очень ярко, на некоторых проезжающих мимо машинах свет, по сравнению с моим - как от керосинки. Есть одна кнопка управления: свет, яркий свет, очень яркий свет и яркое, выдирающее глаз мигание. Есть индикатор разряда аккумулятора из трёх светодиодов. В комплекте аклематор и зарядное устройство.

Вот фонарь: http://ru.aliexpress.com/item/Free-ship ... 29f91cc615

Но есть один недостаток, в самом ярком режиме корпус фонаря сильно нагревается, можно использовать только в движении, без охлаждения наверное сгорит.

[Атос]

/// Уверяю вас, собрать "импульсный" драйвер с КПД 80% - не такая простая задача!

не знаю как на 80% а на 94% это 80 рублей + 4 проводка
при 10 ватт эта "байда" будет стабильно держать световой поток с 5 до 30 вольт на батарее



http://ru.aliexpress.com/store/product/ ... 27562.html

[Andrey Smirnov]

Да я не против, можно и микропроцессор применить, только выигрыш, по сравнению со схемой из двух транзисторов и двух резисторов - минимален...

[Атос]

Да я не против, можно и микропроцессор применить, только выигрыш, по сравнению со схемой из двух транзисторов и двух резисторов - минимален...

А можно взглянуть на схему из из двух транзисторов и двух резисторов
которая держит на выходе 12в при изменении питающего напряжения с 5до30 вольт
Ну хоть глазком?

[Andrey Smirnov]

Автор темы указал несколько иные параметры: он собирается использовать свинцово-кислотную батарею с номинальным напряжением 12 вольт и светодиодную матрицу на "10 ватт", 3х3 кристалла по 1 ватту, номинальное падение напряжения близко к 10 вольт, номинальный ток 900 миллиампер... где здесь "от пяти до тридцати вольт"?
"Зачем делать сложным то, что проще простого?!"

[Атос]

", 3х3 кристалла по 1 ватту, номинальное падение напряжения близко к 10 вольт, номинальный ток 900 миллиампер... где здесь "от пяти до тридцати вольт"?

А откуда это вы взяли ?

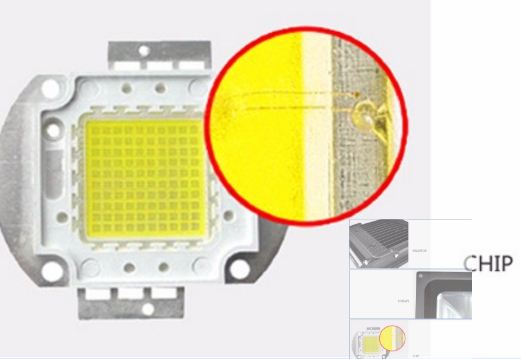

на рисунке по ссылке матрица 10х10 и с чего вы взяли что матрица на 10 вольт?


однако вопрос в другом
прожектор уже содержи внутренний драйвер на 12 вольт
посему два транзистора и резистор в принципе не нужны для аккумулятора на 12вольт
Другое дело что выкинув драйвер который тупо пожирает электричество и поставив ШИ драйвер
можно не столько стабилизировать поток света, но и расширить диапазон напряжений

[Eats]

прожектор уже содержи внутренний драйвер на 12 вольт
...
можно...

А нужно?

[Атос]

А нужно?

Прямое напряжение светодиода 2 вольта
таким образом линейка из 6 светодиодов при 10 вольт еле светит при 14 сгорает
чем меньше баласт тем скорее сгорит светодиод
чтобы расширить диапазон увеличить жизнь и обеспечить более "мягкий" режим ставят баласт и 3 светодиода
в результате 50% идёт на обогрев тех самых двух транзисторов и двух резисторов

[Flying]

От аккумулятора - обязательно? От 220 V нельзя?

[DDR]

От аккумулятора - обязательно? От 220 V нельзя?

Обязательное условие это работа от АКБ..

[Растаман]

непрерывное горение прожектора

Возникла необходимость сделать фонарь.... Яркий...даже очень яркий .

На подобии тех что используют для подсветки фасадов зданий, освещения рекламных конструкций,охраняемых территорий от .д. И т.п

Не понятно какой луч Вам нужен? У прожектора мощный узкий луч, а осветители дают сравнительно рассеянный свет. по сравнению с прожектором не яркий. Ковырялся с РЖДшными прожекторами. которые с линзами, это совсем не одно и тоже что СВ осветители для ЖД станций. Это самый главный фактор, всякие драйвера можно сделать на колене это как 2 пальца об асфальт, а конструкцию источника света дома переделать практически невозможно, если подходить с позиции качества. Источник должен быть уже с радиатором и желательно с системой фокусировки луча.
