Яуза-5. САМАЯ первая - с железной кбг!

[hunter-f]

"Самее", похоже, не бывает. Не нашел ни на форуме, ни в гугле.

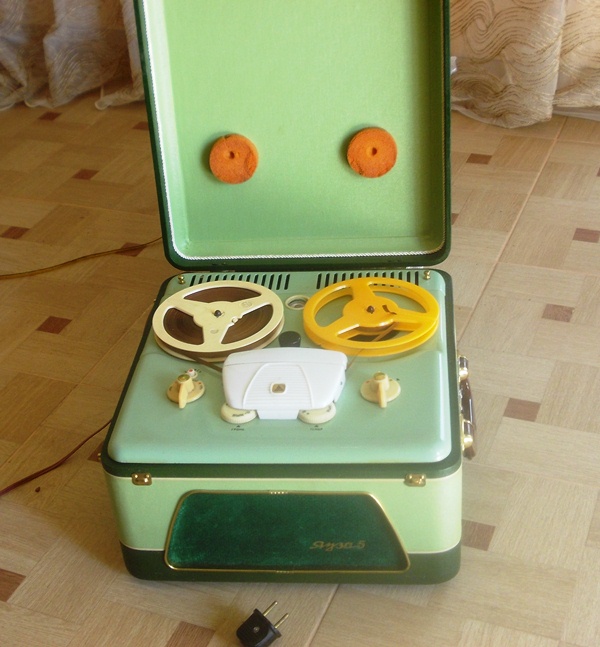

Внешне - практически в идеале. Такую сохранность дерматина и велюра надо поискать!







Внутри - комплект. Плюс микрофон и шнур.

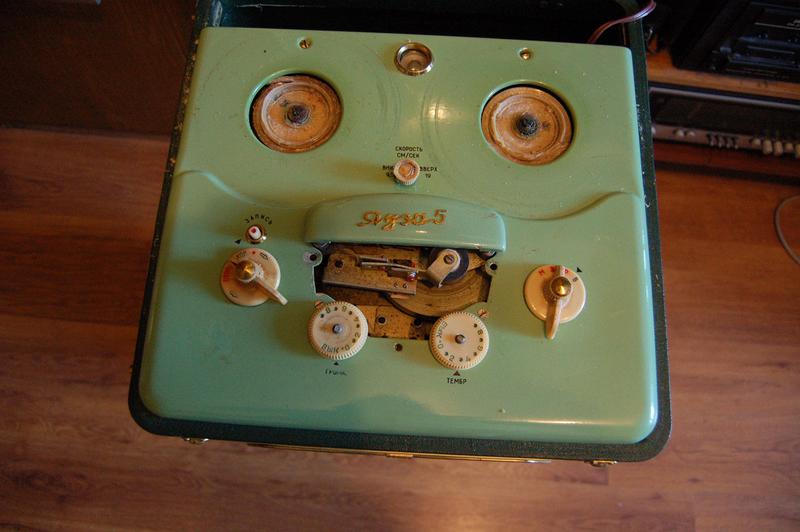

Вот она, крышка бг из железа с золоченым шильдом! Час гуглил, подобной не нашел...




Проблемы: пластиковые подкатушники в труху! Ручки не совсем в труху, но тоже рассохлись. При включении признаков жизнедеятельности не подал.
Сейчас будем вскрывать. Выложу продолжение.
ЗЫ: подкатушники найду от донора. С ручками попробую ноу-хау: попрошу в универе на 3D-принтере сделать.
Сдается мне, что это самая первая модификация Яузы-5: золоченый ободок вокруг индикатора, такой же у кнопки записи, железная крышка...
Был ли шильдик на динамиках? Вроде тут следа от его пребывания нет.
И еще, не смог найти на форуме, перелистав в поиске 40 с чем-то страниц, тему с подробным описанием модификаций Яузы 5. Кто знает, благодарю заранее за подсказку.

[hunter-f]

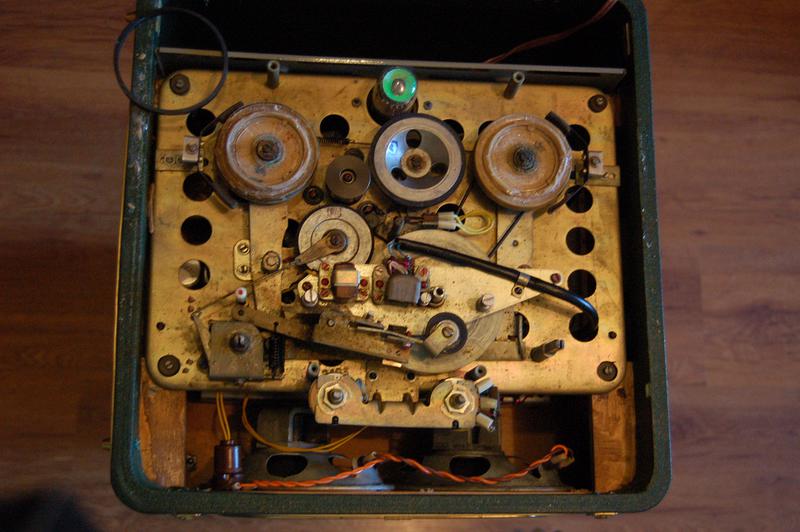

Внутрянка. Двигатель закрутился, динамики зашелестели. Теперь дело в деталях - сменить пасик и подкатушники в сборе (все рассыпались).

ЗЫ: Ваще, потрясающий запах тех, ушедших лет: ацетатной ленты, немного уксуса, масла, горячих ламп, кожзама и чего-то еще.
Яуза-5 - фактически мой первый магнитофон. (Только второго выпуска).

[Maximus1988]

Да, самые первые красивые были. На форуме продавали такую осенью, но госдеп санкциями душил, и прошла она мимо меня.

[ДедФеном]

У меня была Яуза-5 самых последних выпусков , выглядела как Яуза-6 , читал что это редкий вариант.

[Слепой Пью]

Даааа. Видимо, действительно - из первых!

Ручки не совсем в труху, но тоже рассохлись.

Кмк, найти оригинальные живые ручки сейчас почти нереально. У меня тоже в приблизительно таком ж состоянии

С ручками попробую ноу-хау: попрошу в универе на 3D-принтере сделать.

Было бы интересно посмотреть, а может и...

[Maximus1988]

У меня была Яуза-5 самых последних выпусков , выглядела как Яуза-6 , читал что это редкий вариант.

Это у Вас Яуза-5М была. Действительно не очень частый магнитофон. Но редкостью не назвал бы.

[Санек]

Был ли шильдик на динамиках? Вроде тут следа от его пребывания нет.

Плохо помню, но вроде что то похожее было, был корпус от такой, и вроде как следы золотой краски(или клея?) на решетке просматривались.

[zvukospes]

Всё бы неплохо. Но ни одной Яузы с приличным качеством звука не встречал. В отличии от Комет201, Астры 2, Мелодии, Гинтараса. Что-то видимо у них было с головками, поскольку схемы у всех примерно одинаковыми были.
А внешний вид? Магнитофон не бриллианты, не одежда, чтоб красиво выглядеть - главное звучок и стабильность работы. Может просто потому, что я много с МЭЗами работал?

[hunter-f]

В детстве у меня была личная студия звукозаписи - Яуза-5 и Айдас 9М. Айдас в звуке значительно уступал. У школьного и дворового окружения были Вильма М1, Соната 304, Чайка 66, Дайна, Весна 3, еще чего-то - все это в подметки не годилось. С Кометой 201 мы шли на равных (как признала тогдашняя экспертная комиссия).
И даже потом, будучи с Олимпами, с грустью сравнивал, как тепло и уютно звучала Яуза - и "до отказа" днем, и (особенно!) тихонечко, по ночам, чтобы никого дома не разбудить...

ЗЫ. Да, была еще у кого-то Нота 303 через комбик "Акккорд". Но всех срезала напрочь Нота-М через Корвет-стерео....

[айна2]

Была, была и у меня Яуза 5 - мой первый магнитофон, подаренный родителями на окончание школы.. По звуку не уступала Комете , но по надежности пластмассовых деталей прям беда- ломались подкассетники и ручки переключения режимов ( потом конструкторы их усилили, и этих недостатков не стало). Сейчас много магнитофонов, а Яуза 5 самый первый, любимый,..
С уважением..

[Атос]

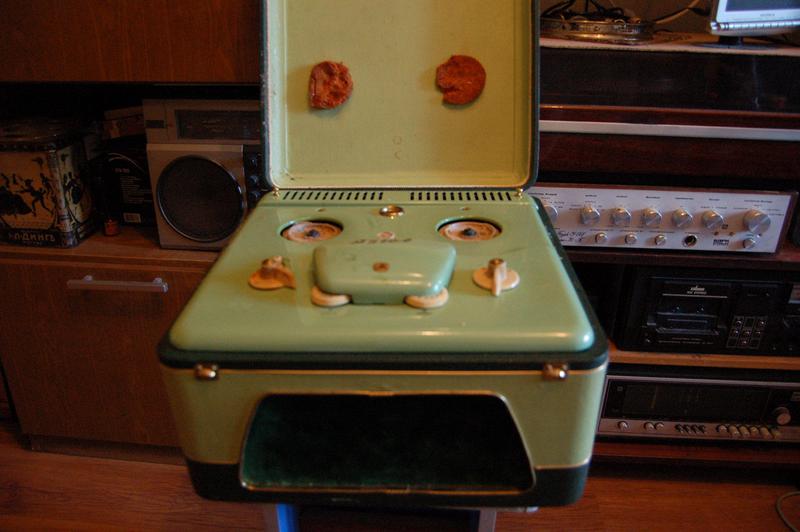

А вот и моя радость первых выпусков, но шасси уже литое, а подкатушечники ещё пластик
шильдик на решётке, КБГ - пластик
общее состояние на 5, следы эксплуатации практически и отсутствуют

У самых первых вариантов с штампованном шасси шильдик на крышке в виде пластины из латуни
я когдато давал фото.

Кнопка переключения скоростей - черная без резьбы, с винтиком и пазом на оси, что никогда не было в Яузах

[PROF61]

Но ни одной Яузы с приличным качеством звука не встречал.

Не кажи гоп, у Яузы-6 отличный звук. А вот Яуза-5 в натуре отстой. И кстати о головках... То что на Маяк-203 (и помоему Снежеть чего-то там) играет правильно, на Яузах 5 и 6 играет наоборот. Кто главнее по ходу дорожек ?

[LevaK]

... То что на Маяк-203 (и помоему Снежеть чего-то там) играет правильно, на Яузах 5 и 6 играет наоборот. Кто главнее по ходу дорожек ?

Так у них же головки совершенно разные! У Яузы-5 и Яузы-6 двухдорожечные и высокоомные, для ламповых схем, а у Маяка-203 - четырехдорожечная низкоомная, для транзисторов.
Что значит "играет наоборот"? Пленки с Яузы-5 слушать на Маяке-203 можно, только надо включать 1-4 дорожки. 2-3 проигрывают фонограмму с конца в начало. Об этом речь?

[hunter-f]

В общем, починил, установил донорские подкатушники, все работает отлично, звук великолепный, голова вообще без следов потертостей.
Только ручки из какого-то странного пластика (и рассыпавшиеся в труху подкатушники, похоже, были из такого же). Не клеит его ни дихлорэтан, ни моментальные цианидные клеи. Думаю, это было чем-то типа капрона при жизни.
Может, попробовать клеем для полиэтилена?
ЗЫ: все-таки надеюсь сделать ручки на 3D-принтере...

[Слепой Пью]

ручки из какого-то странного пластика

я точно не знаю тип пластика, но, видимо, от температуры и времени он превращается в какую то труху. т.е. становится ломким и крошащимся. я видел несколько таких яуз (и на форуме тоже проскакивали) - и у всех именно левая ручка обычно в негодном состоянии. и у меня - аналогично.

если вдруг что то реальное получится с принтером... был бы интерес.

[Digger]

Это какой-то уксусно-кислый пластик, такой же и на ручках и кнопках в 21 Волге. Говорят, его ЕДЯТ БАКТЕРИИ, а не воздух/сырость/солнце.
Из такого сделан корпус звукоснимателя "Радист".

[Masick]

Этрол. Он и без внешних воздействий лет через 40-50 начинает разлагаться.

[Борис 63]

А я на своя Пятую поставил подкатушечники от более поздних моделей - старые тоже полопались!

[spiker2003]

В общем, починил, установил донорские подкатушники, все работает отлично, звук великолепный, голова вообще без следов потертостей.
Только ручки из какого-то странного пластика (и рассыпавшиеся в труху подкатушники, похоже, были из такого же). Не клеит его ни дихлорэтан, ни моментальные цианидные клеи. Думаю, это было чем-то типа капрона при жизни.
Может, попробовать клеем для полиэтилена?
ЗЫ: все-таки надеюсь сделать ручки на 3D-принтере...

Что бы качество ручек было отличное,почитай об технических характеристиках 3D-принтера.Они разные,и самые дешовые сответственно паршыво делают копии деталей с крупной шероховатостью.Но если принтер проффесиональный,то без проьлем.
Как вариант,при наличии в округе хорошего станочного парка и специалиста к ним,выточить ручки со старых бильярдных шаров.Как миниму на две ручки уйдёт четыре шара.Материал-БОМБА.Сносу нету.И полируется хорошо. Желательно что бы был координатный станок,так как отдельно нужно будет изготавливать поперечины на ручки и фрезировать паз под её установку.А ещё нужны будут услуги ювелира,что бы выгравировать циферки.
Удачи!

[spiker2003]

Внутрянка. Двигатель закрутился, динамики зашелестели. Теперь дело в деталях - сменить пасик и подкатушники в сборе (все рассыпались).

ЗЫ: Ваще, потрясающий запах тех, ушедших лет: ацетатной ленты, немного уксуса, масла, горячих ламп, кожзама и чего-то еще.
Яуза-5 - фактически мой первый магнитофон. (Только второго выпуска).

интересно какой заводской номер на шасси? И сохранилась ли инструкция по эксплуатации на него ?

[nomo]

интересно какой заводской номер на шасси? И сохранилась ли инструкция по эксплуатации на него ?

У меня есть пара таких, 1960 года выпуска. Более ранний с номером 780, из первых, ещё с лампочкой на КБГ. Второй с номером 3317, произведён в августе 1960, с родной инструкцией.

[spiker2003]

интересно какой заводской номер на шасси? И сохранилась ли инструкция по эксплуатации на него ?

У меня есть пара таких, 1960 года выпуска. Более ранний с номером 780, из первых, ещё с лампочкой на КБГ. Второй с номером 3317, произведён в августе 1960, с родной инструкцией.

а рамы шасси ещё штампованные,или литые?

[nomo]

Рамы штампованные и двигатель АД-2, как на первой Яузе, которая магнитофон-граммофон.

[spiker2003]

Рамы штампованные и двигатель АД-2, как на первой Яузе, которая магнитофон-граммофон.

Вот это новость!Никто и нигде об этом не описывали.

[Starlight]

Сразу вспомнился фильм "Бриллиантовая рука", когда Светличная пинала ногой Яузу-5 (грустный смайлик))

[nomo]

Сразу вспомнился фильм "Бриллиантовая рука", когда Светличная пинала ногой Яузу-5 (грустный смайлик))

Только в кино магнитофон второго выпуска.

[nomo]

Вот это новость!Никто и нигде об этом не описывали.

https://photos.app.goo.gl/GGttVeYNjDTkzoD69

[spiker2003]

Сразу вспомнился фильм "Бриллиантовая рука", когда Светличная пинала ногой Яузу-5 (грустный смайлик))

Только в кино магнитофон второго выпуска.

Даже не второго а третьего выпуска,так как второго выпуска были Яузы как самого первого выпуска только крышки БГ были уже пластиковые и шильдик Яуза-5 крепился не на верхней крышке БГ а на радиоткани зелёного цвета.

А есть такая же фотосессия на Яузу-5 зав №780 ? Особенно интересно дата выпуска,или хотя бы месяц.Паспорт на магнитофон №3317 сохранился?Такие незначительные подробности дают возможность вычислить статистические данные о количестве магнитофонов того или иного выпуска выпущенных в месяц и вычислить период перехода от одной серии к другой.Правда данных только двух магнитофонов -это очень мало.Может остальные владельцы подобных магнитофонов откликнутся и поделятся фотографиями и данными своих любимцев?
В сентябре 1961 года была произведена Яуза -5 с заводским №24313,которая была продана 18 ноября 1961 года.Но она была уже с литым шасси и с шильдиком на радиоткани.

[nomo]

Даже не второго а третьего выпуска,так как второго выпуска были Яузы как самого первого выпуска только крышки БГ были уже пластиковые и шильдик Яуза-5 крепился не на верхней крышке БГ а на радиоткани зелёного цвета.

По сайту виртуального справочника было два выпуска, хотя в ранних магнитофонах отличий столько, что можно было бы считать их как отдельный выпуск.

А есть такая же фотосессия на Яузу-5 зав №780 ? Особенно интересно дата выпуска,или хотя бы месяц.Паспорт на магнитофон №3317 сохранился?

Дата выпуска Яузы №780 по деталям - май 1960 г. Как мы знаем, производство магнитофонов Яуза-5 было начато в 1960 году. По всей видимости, много времени на подготовку к массовому выпуску у завода не было, поэтому данный год был для магнитофонов пробным. Изменения вводились по ходу производства. В связи с этим магнитофоны этого года имеют отличия, которые было бы интересно изучить. Так продолжалось до конца года, а с 1961 года вышла обновлённая модель, которая уже была серийная. Вот её бы, как вы правильно заметили, и нужно отнести ко второму выпуску.

Фото Яузы №780: https://photos.app.goo.gl/qHLm1v2janYg4wcJ7

[spiker2003]

ничего себе "припрятали товар" .Магнитофон продали через 6 месяцев после его производства. У нас таких магнитофонов я нигде и никогда не встречал.Видать они то и реализовывались не дальше московской области

[Alexaund]

Шесть месяцев - это нормально. Логистика 60-х несколько отличалась от современной.

[spiker2003]

По сайту виртуального справочника было два выпуска, хотя в ранних магнитофонах отличий столько, что можно было бы считать их как отдельный выпуск.

"виртуальный" это хорошо,что есть такой,но я уже не раз убеждался что неточностей там больше чем предостаточно.А уж тем более что касается классификации по выпускам то это всего лишь мнение одного человека,которое выражено в создании справочника.Но людей много,столько же мнений.
Вот Ваши два магнитофона полностью одинаковы?
НЕТ.
А 1960 года выпуска (со штампованым шасси и металическими крышками БГ ) одинаковый полностью с магнитофонами 1961 года выпуска (с литым шасси и пластиковыми крышками БК) ?
НЕТ.
Для примера привету классификацию автомобилей ГАЗ-21
ГАЗ-М-21Г — з форсованим двигуном від «Побєди»,
ГАЗ-М-21Б — з форсованим двигуном від «Побєди», таксі.
ГАЗ-М-21 — двигун 2,445 л. і АКПП,
ГАЗ-М-21А — таксі на базі ГАЗ-М-21В,
ГАЗ-М-21В — загального призначення з двигуном 2,445 л.,
ГАЗ-М-21Д — експортна з МКПП (двигун 80 к.с.), додаткові хромові елементи обробки (тільки поясний молдинг, оклади вікон з'явилися починаючи з другої серії).
ГАЗ-М-21Е — експортна з АКПП.
ГАЗ-М-21І — базовий седан,
ГАЗ-М-21А — таксі,
ГАЗ-М-21 — версія з АКПП (значилася у виробничій програмі, але реально випущені екземпляри не відомі),
ГАЗ-М-21Е — версія з АКПП (дуже обмежений випуск за спецзамовленням),
ГАЗ-М-21У — поліпшена комплектація (багатше оздоблення, але зі стандартним двигуном),
ГАЗ-М-21К — експортна (двигун 80 к.с. або 75 к.с., додаткові хромовані елементи обробки),
вроде бы как модель автомобиля одна а вот модификаций было ещё больше чем я привёл в пример.
Как по мне то Яуза-5 выпускалась в семи модификациях.Для первых трёх инструкция по эксплуатации была одна с рисунком на обложке магнитофона самого первого выпуска,с индикаторным глазком на нижней КБГ.

[Атос]

Видать они то и реализовывались не дальше московской области

Да заводик был маленький и работал в основном на столицу с окресностями

[nomo]

Для первых трёх инструкция по эксплуатации была одна с рисунком на обложке магнитофона самого первого выпуска,с индикаторным глазком на нижней КБГ.

С инструкциями всё не так просто. У меня инструкция 1960 года, а картинки в ней магнитофона с пластмассовой крышкой, хотя на самом магнитофоне металлическая. И надписи "Яуза" нет на крышке на картинке. А где она? На динамике? Тираж инструкции подписан к печати в 7 месяце 1960 года. Значит готовились выпускать пластмассовые крышки и надпись на динамике уже в середине 1960 года. Нужно собирать статистику по ранним Яузам, тогда что-то прояснится.

[spiker2003]

Краткая история «Московский электромеханический завод №1»
Основан в 1866 году как сахарный завод.Адрес предприятия: Адрес: 107076 г. Москва, Колодезный переулок 2
С 1917 года фабрика «Москож».
С 1935 года Московский завод лодочных моторов, учебно-курсовой комбинат №1.
С 1939 года Московский инструментально-протезный завод им. Семашко.
С 1943 года завод №143 Народный комиссариат боеприпасов СССР (НКБ СССР).
С 1946 года Московский инструментально-протезный завод им. Семашко.
С 1947 года Московский протезно-механический завод.
В 1951 году преобразовано в Московский электромеханический завод №1 (МЭМЗ №1).
В 1992 году завод преобразован в Государственное унитарное предприятие (ГУП) «Московский электромеханический завод №1» (ГУП МЭМЗ №1).
В 2002 году завод преобразован в Государственное предприятие (ГП) «Московский электромеханический завод №1» (ГП Московский ЭМЗ №1)
В 2007 году предприятие прекратила свое существование.

Начиная с 1956 года на заводе начали производить магнитофон-граммофон Яуза. В дальнейшем в разные годы выпускались катушечные магнитофоны Яуза-5, Яуза-6, Яуза-10, Яуза-20, Яуза-206, Яуза-207, Яуза-209, Яуза-212, кассетный стереофонический проигрыватель Яуза П-401С, стереофонические магнитофоны-приставки Яуза-220 стерео, Яуза МП-221С, Яуза МП-221-1С и Яуза МП-221С-2, активная акустическая система Яуза.

[spiker2003]

Для первых трёх инструкция по эксплуатации была одна с рисунком на обложке магнитофона самого первого выпуска,с индикаторным глазком на нижней КБГ.

С инструкциями всё не так просто. У меня инструкция 1960 года, а картинки в ней магнитофона с пластмассовой крышкой, хотя на самом магнитофоне металлическая. И надписи "Яуза" нет на крышке на картинке. А где она? На динамике? Тираж инструкции подписан к печати в 7 месяце 1960 года. Значит готовились выпускать пластмассовые крышки и надпись на динамике уже в середине 1960 года. Нужно собирать статистику по ранним Яузам, тогда что-то прояснится.

На днях получил магнитофон с инструкцией.Перелистал всю но дат не нашёл.Видать каких то страниц не хватает.И принципиальная схема какая то странная ,изготовлена не то на тонкой плотной картонке не то на фотобумаге тех лет

[nomo]

На днях получил магнитофон с инструкцией.Перелистал всю но дат не нашёл.Видать каких то страниц не хватает.И принципиальная схема какая то странная ,изготовлена не то на тонкой плотной картонке не то на фотобумаге тех лет

Видимо паспорт не родной, поэтому нет страничек с датой выпуска.

[spiker2003]

паспорт родной(я его скан показал в 28 посте).в нём указан месяц изготовления,продажи и зав номер магнитофона,который совпадает с тем что выбит на магнитофоне.А вот даты изготовления инструкции,тираж,типография и т.д. отсутствует.Наверное отсутствуют страницы где эти данные напечатаны.

[nomo]

Да, понял, я подумал нет номера магнитофона.
