Самодельная КБГ "Электроника 004"

[пришелец]

АлексейГрей,

Да я в курсе, разные они, мне тут два аппарата отдали не комплектных, решил потихоньку восстановить.

Надписи не травил, это всем известная лазерно - утюжная технология.

[АлексейГрей]

пришелец, У меня оба аппарата есть. Могу и размеры снять, но не знаю насколько это будет профессионально.
То есть вы на металл нанесли надписи с бумаги? Или с резистива?
Поясните.

[пришелец]

Могу и размеры снять, но не знаю насколько это будет профессионально

Ну если не лень и время будет свободное. Вообще у меня есть та Электроника, что в этой теме, смогу и сам размеры снять, просто была надежда на имеющиеся у кого нибудь размеры, мало ли кто на 3д печатал, а вот олимповской рамки у меня нет.

Поясните.

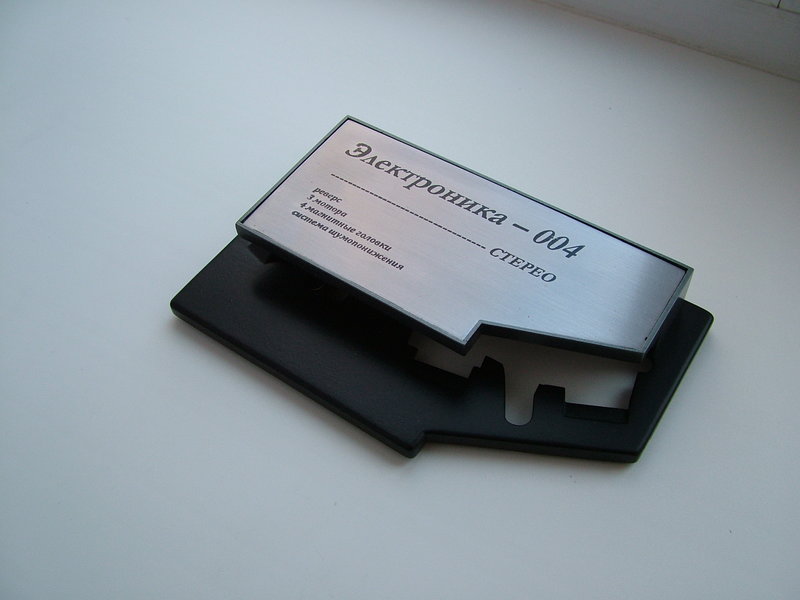

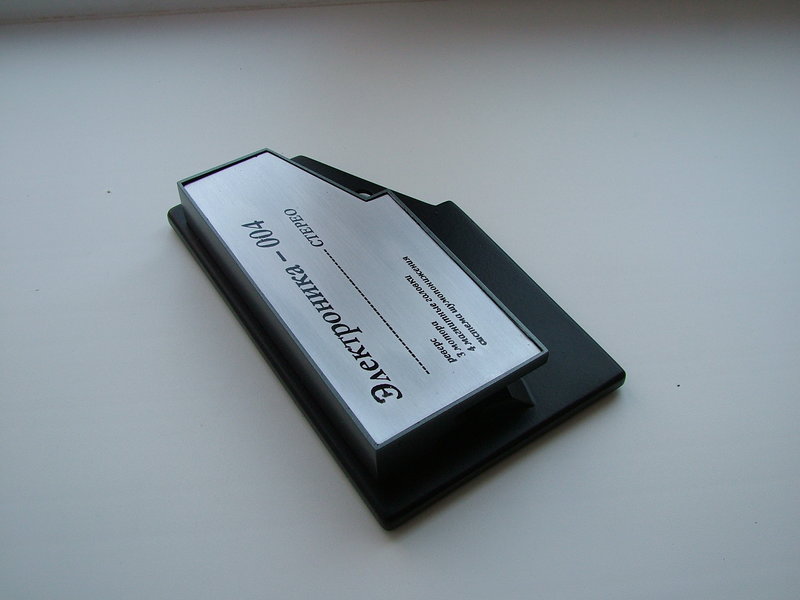

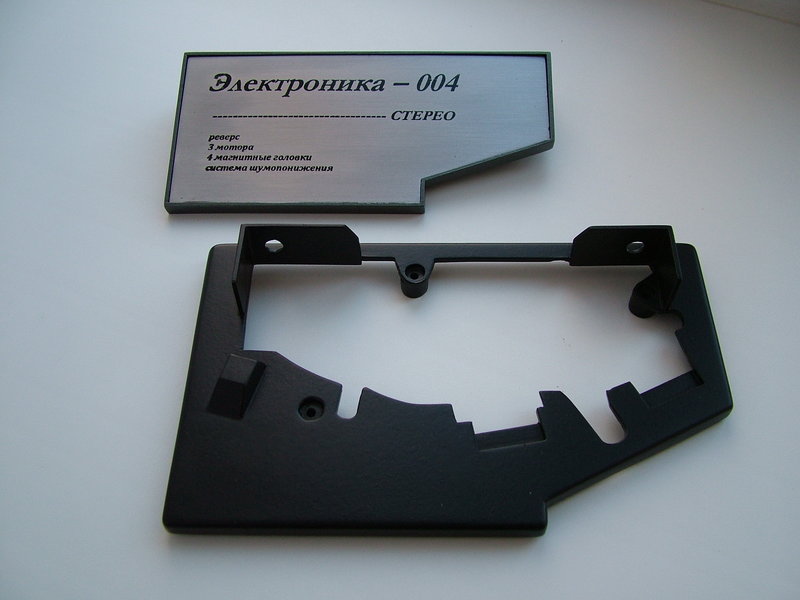

Взял кусок тонкого алюминия от корпуса жк матрицы, зашлифовал вибромашинкой, распечатал лазерным принтером текст на глянцевой бумаге и с помощью утюга перевёл, потом покрыл тонким слоем бесцветного лака, после этого надпись стала контрастнее и защитилась от стирания. Всё просто.

[АлексейГрей]

Взял кусок тонкого алюминия от корпуса жк матрицы, зашлифовал вибромашинкой, распечатал лазерным принтером текст на глянцевой бумаге и с помощью утюга перевёл, потом покрыл тонким слоем бесцветного лака, после этого надпись стала контрастнее и защитилась от стирания. Всё просто.

Спасибо. Теперь понял! Еще, читал, делают резистивом, потому и просил уточнить.

Ну если не лень и время будет свободное. а вот олимповской рамки у меня нет.

Так нужна Крышка Блока Головок, или Рамка?
А может кто и откликнется с готовыми чертежами. На Авито много предложений крышек сделанных по 3Д А если нет, ну тогда я нарисую.

[пришелец]

От Олимпа желательно и рамку и крышку

[пришелец]

На Авито много предложений крышек сделанных по 3Д

Не нравится мне 3д печать, приятель у меня делает, может принтер у него дешёвый, пластик плохой, типа капрона, да и полоски остаются. Мою крышку приятно в руки взять, как настоящая, уж я лучше помучаюсь, пока ещё длинные зимние вечера не закончились, хотя с другой стороны всё равно скорей всего оба аппарата на продажу пойдут.

[АлексейГрей]

От Олимпа желательно и рамку и крышку

Ну что ж, на следующей неделе буду рисовать. Хотя чертежник из меня тот еще, ну уж буду стараться.

[пришелец]

Вот спасибо! Может не только мне пригодится.

[Alexmax]

Не нравится мне 3д печать, приятель у меня делает, может принтер у него дешёвый, пластик плохой, типа капрона

Дешевые принтеры используют PLA (полилактид), который служит недолго и используется для поделок, не претендующих на надежность и долгий срок службы.
Судить о всей 3Д печати по дешманскому принтеру для декоративных игрушек? )))
Есть принтеры, использующие пластик ABS или ударопрочный полистирол, из которого делается в том числе и промышленная аппаратура.
Их легко отличить по внешнему виду - у них закрытая камера и фильтры/вытяжка.

[пришелец]

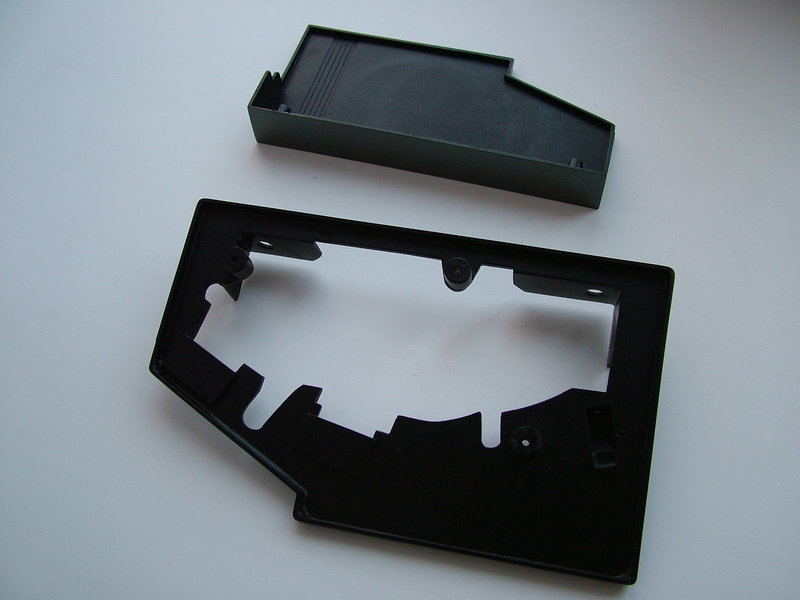

Шибко я сомневался, однако есть результат.

[OttoStirlitz]

Шибко я сомневался, однако есть результат.

Распечатали?

[пришелец]

Нет, это результат обработки кусков пластика напильником и наждачкой.

[OttoStirlitz]

Нет, это результат обработки кусков пластика напильником и наждачкой.

Нифига себе...

[АлексейГрей]

Ну что ж, на следующей неделе буду рисовать. Хотя чертежник из меня тот еще, ну уж буду стараться.

Вы уж меня извините, но не получается выполнить вашу просьбу. Такая ситуация что совсем нет времени. Возможно позже смогу, но пока ни как. Извините.

[пришелец]

Ничего страшного, я сделаю шаблон из картона, а по нему уже легче.

[пришелец]

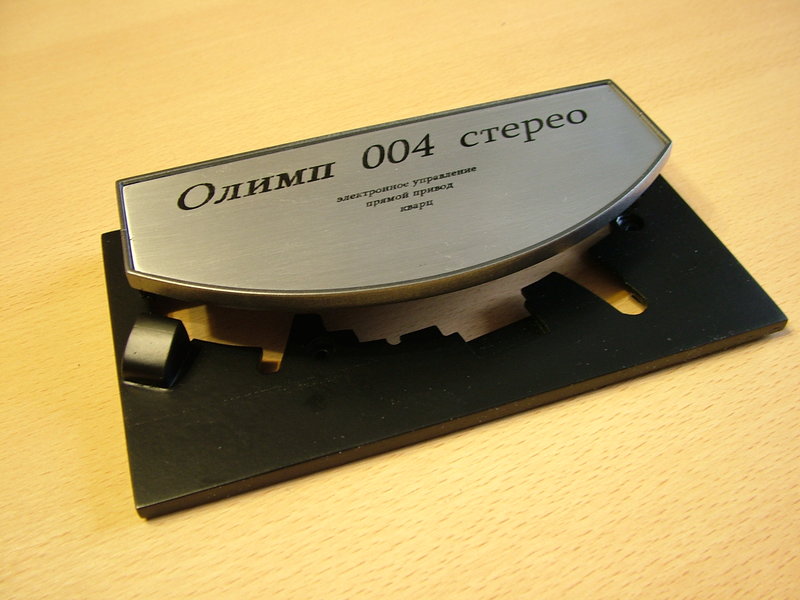

Неспешно и второй комплект заделал. Не оригинал, но тоже неплохо смотрится.

[Borodach]

А в экспортном варианте можно напечатать?

[пришелец]

Думаю да

[bykowina]

А файлика КБГ для 3Д принтера нет случаем у кого то?
