Самодельная КБГ "Электроника 004"

[пришелец]

Долго искал эту деталь магнитофона, не нашёл. Они конечно есть в продаже, но цена мне не нравится. Посему, решил изготовить такую крышку самостоятельно. Взял старый тобус, раньше их много делали на нашем "Славиче", служили эти короба упаковкой для фотопластинок. Этот пластик, великолепно соединяется с помощью обычного ацетона.



Мне понадобился резак, который я когда то выпилил из ножовочного полотна.



С помощью резака, очень быстро и ровно вырезал все необходимые детали из пластика, а также отрезал заготовку для шильдика, из корпуса LCD матрицы, (тонкий дюраль).





В процессе резки пластика, остаётся стружка, которую я собрал в баночку и залил ацетоном, стружка растворилась и теперь у меня есть клей, для промазки швов будущей конструкции.

Все пластиковые детали соединяются встык, соединения предварительно смачиваются ацетоном, после высыхания, детальки надёжно склеиваются. Перед нанесением клея, места склеиваемых деталей тоже промазываются ацетоном. После застывания клея, готовая деталь тщательно зачищается, получается монолитная конструкция, грунтуем, красим и наклеиваем шильдик. Надписи на шильдик нанесу по технологии ЛУТ, другого способа у меня нет.

Завтра продолжение...

[пришелец]

Приложу чертёж.

[FAI4]

Держи пожалуйста в теме, по поводу надписей на шишльдике.
(у меня аналогичная проблема)

Кто посоветует, как красиво сделать надпись (интересует технология, предложения по дизайну)

[пришелец]

FAI4

Хорошо

[HyC]

Кто посоветует, как красиво сделать надпись (интересует технология, предложения по дизайну)

Алюминий травится вроде как и медь в хлорном железе. Можно нанести лутом рисунок, вытравить и залить краской.

[пришелец]

Что если такой вариант?

[Vygandas]

Проше Mimaki или Brother принтер в Москве найти , который на любой фигне печатает, УФ чернилами.

[FAI4]

Может уже дизайн придумать , раз уж все равно травить.

Что-то от себя, но и оставить "немножко" от оригинала (чтобы была "видна" преемственность)

[Kusik68]

пришелец
За идею ,конечно, плюс. Только вопрос- как во время склейки обеспечить угол 90 градусов между,например, лицевой и верхней деталями?

[FAI4]

пришелец
За идею ,конечно, плюс. Только вопрос- как во время склейки обеспечить угол 90 градусов между,например, лицевой и верхней деталями?

- обеспечивается за счет прямого угла со смежными (боковыми) деталями

[пришелец]

пришелец
За идею ,конечно, плюс. Только вопрос- как во время склейки обеспечить угол 90 градусов между,например, лицевой и верхней деталями?

- обеспечивается за счет прямого угла со смежными (боковыми) деталями

Именно! И потом, большая точность тут не нужна.

[пришелец]

Проше Mimaki или Brother принтер в Москве найти

Не знаю. В столицу съездить - это целый день, с ихними то пробками, а тут делов на час максимум. Ясно, что результат не тот, но всё же.

[Vygandas]

пришелец, ЛУТ-ом надписи сделать ещё получалось, а вот уже их вытравить полная засада. Пробовал и даже с фоторезистом Positive 20, но надо экспонировать через фотоплёнки, иначе не получал достаточную точность.
А люминий травится и щёлочью , можно использовать как чистую, так и средство чистки засоров канализации "Крот" и похожие.

[пришелец]

Vygandas

Травить не буду, оставлю чёрные буквы, на серебристом фоне, закрою матовым лаком. На магнитофоне ролики все серебристые, кольца подкатушечников покрасил под сталь, посмотрю на месте, должно сочетаться.

[Vygandas]

На тонкий люминий от матрицы должно получится хорошо. Не надо и сильно прогревать.

В печати принтером УФ чернилами понравилось что там есть БЕЛЫЙ цвет !

[Flying]

Пришелец
А можно подробнее: чем "грунтуем" и "красим" да и о технологии подбора цвета краски?
По поводу букаф, раньше продавали наборы по принципу переводных картинок различных шрифтов/размеров

[Flying]

Что если такой вариант?

Варианты удобно посмотреть на сайте http://www.fonts-online.ru/fonts/russian?page=4

[пришелец]

Flying
Грунт из баллончика, краску не подбирал, взял похожую, тоже из баллончика, почти подошла, лицевая (верхняя) панель ей покрашена.
Крышку склеил, но ещё не красил. Детали склеиваются в течение минуты, через пять минут после сборки, бодро работал напильником и наждачкой. В одном месте образовалась щель, на стыке, залил клеем, ранее изготовленным, а так все детальки подошли великолепно. (талант не пропьёшь)

Скоро буду красить, покажу картинки.

[пришелец]

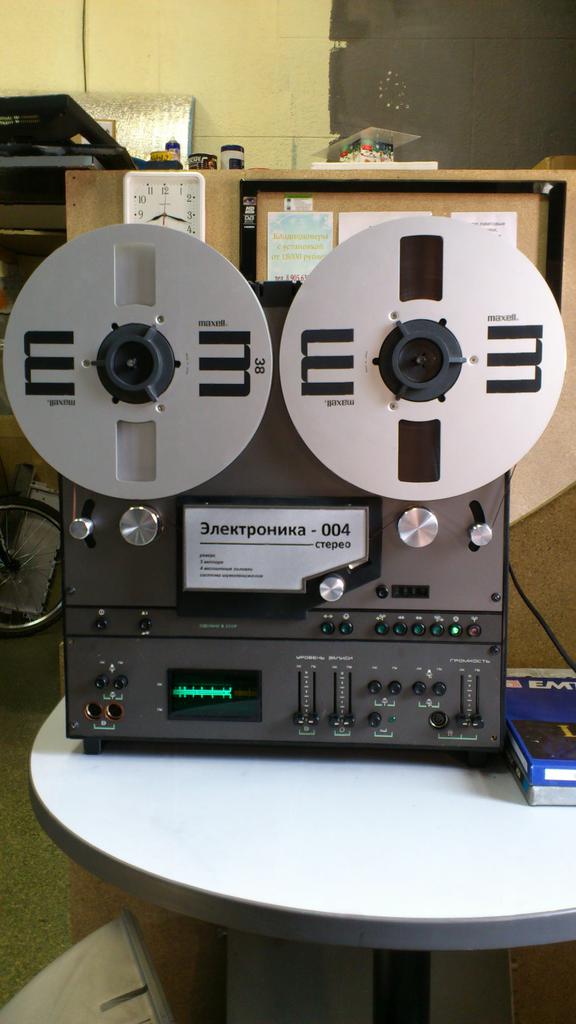

Вот что получилось:

[пришелец]

Грунт


После покраски





Шильдик отшлифован, осталось нанести буковки.

[пришелец]

Попробовал несколько вариантов шрифта, с завитушками и финтифлюшками, не понравилось, свиду вроде ничего, но совсем не сочетается с шрифтом на подписях органов управления.

Остановился на таком, простом и читаемом.

Завтра приклею и на этом изготовление можно считать завершённым.

[FAI4]

Раз уж пошла такая пьянка, может быть заодно и мне шильдик изготовите.
(есть оригинальная КБГ, но шильдик отклеился и был утерян предыдущим владельцем)

Будет уникальный собрат вашей 004 в г. Брянске жить.

Не безвозмездно конечно...

[Flying]

пришелец
Ну Вы - Мастер!
Где-то я вам плюсик уже ставил - не даёт повторить.

А шрифты - согласен, что чем проще, тем лучше. Мне, например, третий сверху понравился (на моей картинке). Но это - ИМХО

[пришелец]

FAI4
Шильдик сделаю, без проблем, но мне надо КБГ иметь, что бы размер подогнать. Если есть желание - присылайте.
Flying
Спасибо, коллега

[пришелец]

Два тонких слоя нитролака из баллончика, клей "момент" и финиш!

[Flying]

пришелец

Одно непонятно - и куда у всех эти КБГ деваются?

[HyC]

Одно непонятно - и куда у всех эти КБГ деваются?

Туда же куда девается кнопка выброса кассетоприемника от кометы-ноты-225, крышка кассетоприемника от 338 веги и так далее. Снимается легко, кладется куда попало особенно когда аппарат неисправен. Сперва лежит где-то рядом, потом аппарат переезжает в чулан подальше, крышка в другое место подальше (обычно ко всякой мелочи которая хрен знает откуда взялась и хрен занет зачем нужна и понадобится ли неизвестно).

А потом случайно всплывает или одна крышка и хрен знает где аппарат, или аппарат но хрен знает где крышка. Отдельно всплывшая крышка обычно бесполезна поэтому помозолив глаза она выкидывается. Обычно это случается во время ремонта-переезда, разбирается завал, и находится аппарат и хрен знает где крышка и лень искать, или аппарат без крышки давно выкинут, и находится крышка, и она идет следом.

[пришелец]

И чем дальше - тем хуже! Взял да и попробовал...
Я тут зарегистрировался в десятом году, на то время всё было терпимо, восстановил не один десяток катушечников, почти всё купить можно было, не дорого, теперь сами видите, два замка подкатушечника 900 рублей! в Шансе они вроде по полтиннику были, но могу ошибаться. Мне на заводе выточили по знакомству, парочку, денег даже не взяли, у нас взаимозачёт, взаимопомощь.

[HyC]

И чем дальше - тем хуже! Взял да и попробовал...
Я тут зарегистрировался в десятом году, на то время всё было терпимо, восстановил не один десяток катушечников, почти всё купить можно было, не дорого, теперь сами видите, два замка подкатушечника 900 рублей! в Шансе они вроде по полтиннику были, но могу ошибаться. Мне на заводе выточили по знакомству, парочку, денег даже не взяли, у нас взаимозачёт, взаимопомощь.

Пазов вам на замках не сделали. Придется лобзиком....

А вообще в оригинале на ревоксе были дюралевые фиксаторы. И тому кто придумал их в СССР лить из пластика по хорошему оторвать бы все что дальше сантиметра из тела выпирает, потому-что при такой конструкции фиксаторов как на ревоксе вопрос убиения пластиковых чисто вопрос времени.

В олимпах-электрониках два огромных дизайнерско-инженерских просчета.

1) пластиковые фиксаторы которые всегда ломаются (ростовско-союзовско-илетевские сделаны кстати в этом плане гораздо толковее, замок слизан с акая, либо идель-001, где замок слизан с тика, но он винтовой и конструктивно сложнее, хотя отлив и на нем ломается, акаевский лучше). Кстати по принципу акаевского замка устроено большинство доводчиков на турникетах, что намекаэ на православность решения.

2) поменяли геометрию и центр тяжести аппарата, из-за чего он стал склонен падать, и когда падает на морду ломает подкатушечники.

Я без счету олимпов-электроник в руках держал, но убитые подкатушечники и фиксаторы самый распространенный дефект вообще. Лично разбил на одном из своих аппаратов два подкатушечника в былые времена.

[пришелец]

Пазов вам на замках не сделали

Это те прорези, в которые шпилечка тонкая заходит, торчащая перпендикулярно, из оси подкатушечника? Так это мы быстренько, при необходимости. Я дал чертёж без пазов. Хотя вот на Электронике этой шпилечки нет, а на Олимпе, который я месяц назад восстанавливал - была.
Вот рисунок, может пригодится кому:

[Борисыч44]

Эти шпильки и пазы только ослабляют конструкцию - без них и пластик стоИт долго

[пришелец]

Сегодня озадачился с изготовлением нижней крышки для Илеть - 110
Есть одна сложность, там втулка, в которую шпилька крепления входит, как с ней быть...

[FAI4]

Сегодня озадачился с изготовлением нижней крышки для Илеть - 110
Есть одна сложность, там втулка, в которую шпилька крепления входит, как с ней быть...

- приклеить сплошной кусок пластика и в нем просверлить отверстие под шпильку

[пришелец]

Идея как вариант, вполне имеет право на жизнь

[bykowina]

Вариант очень хороший, крышку и не отличишь от настоящей. Я бы только изображение негативное сделал. Пластик где бы такой найти.

[kevton]

....

[kevton]

....есть вариант более лёгкого нанесения шрифта в домашних условиях(где-то уже писал о нём)...думаю.что легче так:
1.покупаем в автомагазине подходящий цвет виниловой плёнки(лучше белой-если желаем что-бы шрифт был белый)
2.покупаем там-же плёнку для тонировки стёкол(для белого шрифта можно лёгкого затемнения)
3.для черно-белого принтера организовываем печать на плёнке.
4.пропускаем с печатью в негативе(надписи остаются белыми под цвет выбранной основы винила)-печатаем и клеим на крышку-термофеном или ещё чем можно.
5 .сверху наклеиваем тонированную плёнку(как обычно на автомобиле)
...конечно-же при такой заливке чёрным картридж желательно иметь в принтере новым,что-бы заливка была плотная!
...такой метод можно использовать,хоть для всех панелей,главное иметь подходящий принтер (А3 формат-думаю,что хватит),хотя не у многих есть такой дома.

[пришелец]

bykowina
Такой пластик встречается, надо взять ацетон и попробовать, растворяться должен быстро. Мне попадалась верхняя крышка от катушечника - второклашки, тоже в ацетоне растворялась.

[Борисыч44]

Ацетоном клеится АБС, полистирол - ксилилом, ну дихлорэтан на крайняк можно попробовать, только вонять желательно на воздухе

[Rossttov (Анатолий)]

, Я не заморачиваюсь.
Распечатываю на фотобумаге с глянцевой или с матовой стороны.
, Вот готовый вариант по размеру, только вырезать и наклеить.
, Сам сканировал и чистил в Фотошопе...
, Не возможно отличить от оригинала..., если ножичком не ковырять...
, Менять можно бесконечное число раз, но у меня пока за два года с ними ничего не произошло...

[пришелец]

Не шильдик, а фантик, но смотрится очень хорошо

[bykowina]

пришелец
Такими кусками не попадается, что бы млжно крышку выкроить. Склеить и суперклеем, если что, можно. Или может не обращал внимания.

[пришелец]

bykowina
Можно взять оргстекло, соединять дихлорэтаном, тоже насмерть схватывается, потом всё равно красить.

[Борисыч44]

Можно
Вот видеоурок по клейке приятный во всех отношениях

[Max-R]

Пришелец, за саму крышку респект и самые высокие оценки) Как заводская! А вот шильдик не понравился совсем. К чему такие сложности, если в итоге и результат настолько далёк от оригинала?

Тут согласен с Анатолием: просто распечатать на принтере. Ещё когда читал Ваше описание процесса - тоже сразу про это подумал, почему не на принтере? Ведь в этом случае, было бы как с завода, никто бы не отличил даже. На хорошем струйном принтере, корректируя оттенки и яркость/контрастность, печатая несколько раз, подобрать до совпадения с оригиналом, сверху можно матовую прозрачную самоклейку. Настолько просто и такой отличный результат в итоге! Для целой панели на усилок куда-нибудь, способ вряд ли применим, а вот для всяких таких шильдиков - самое то. Сорри, дюралевый светлый, вообще не смотрится на этом магнитофоне, имхо. И надпись слишком большая, прямо "от и до" по длине)

[пришелец]

Max-R

Спасибо.
Дизайн Электроники мне всегда казался несколько унылым, а с такой "мордахой" вроде нарядней, мне так кажется. По началу в глаза бросалось, а теперь ничего, примелькался. Я не стремился к аутентичности, с оформлением к тому же всегда проблемы были, лицевая панель на последнем усилителе тоже неудачной вышла, нужно специалистов привлекать.
Пусть он таким будет, с индивидуальным оформлением, мне нравится, переделывать уже поздно.
И за совет спасибо Вам, всё на пользу.

[Flying]

Пришелец, за саму крышку респект и самые высокие оценки) Как заводская! А вот шильдик не понравился совсем. К чему такие сложности, если в итоге и результат настолько далёк от оригинала?

Тут согласен с Анатолием: просто распечатать на принтере. Ещё когда читал Ваше описание процесса - тоже сразу про это подумал, почему не на принтере? Ведь в этом случае, было бы как с завода, никто бы не отличил даже. На хорошем струйном принтере, корректируя оттенки и яркость/контрастность, печатая несколько раз, подобрать до совпадения с оригиналом, сверху можно матовую прозрачную самоклейку. Настолько просто и такой отличный результат в итоге! Для целой панели на усилок куда-нибудь, способ вряд ли применим, а вот для всяких таких шильдиков - самое то. Сорри, дюралевый светлый, вообще не смотрится на этом магнитофоне, имхо. И надпись слишком большая, прямо "от и до" по длине)

Вы считаете ЭТО верхом совершенства?:


По моему, у ТС вариант получился интереснее.

[пришелец]

Пластик где бы такой найти

Кстати, коробки из под катушек "Славич" тоже подойдут

[пришелец]

А нет ли у кого размеров рамки КБГ Электроника 004 и Олимп 004?

[АлексейГрей]

А нет ли у кого размеров рамки КБГ Электроника 004 и Олимп 004?

Так они разные на Олимпе и Электронике.
На электронике 4, по моему, такая же как и на 003, а на Олимпе своя.
Вы молодец, красиво сделали, но может расскажете как надпись травили? Так то понятно, но в чем сложности, что важно в процессе?
