Столкнулся с проблемой, не получается найти руководство по эксплуатации, одни лишь схемы. Уважаемые форумчани, поделитесь если у кого нибудь имеется паспорт на такой прибор. Заранее благодарствую.
Назначение некоторых органов управления мне не понятно. Не догоняю ) как получить меандр с генератора, есть только синус. Зачем кнопки +U и -U, и прочее. Изначально у меня генератор uni-t utg9002c, тут все понятноСамый ! писал(а):Ищите тему под моим ником- мне выкладывали ПОЛНОЕ руководство.
http://elektrotanya.com/htsz_tr-0157k00 ... nload.html
Прибор ПРЕКРАСНЫЙ для настройки ВСЕЙ НЧ- аппаратуры. Никаких особых знаний не надо.
Ваш вопрос не очень понятен, что ремонтируете?Vvalerye писал(а):Вопрос, по теме .
Для ремонта подобных приборов нужен удлинитель или пару
родных комплектов разьемов(папа-мама), тип к сожалению не знаю, не смог прочесть на аппаратуре .
Ремонтирую подобные приборы.Pavel_S писал(а):Ваш вопрос не очень понятен, что ремонтируете?Vvalerye писал(а):Вопрос, по теме .
Для ремонта подобных приборов нужен удлинитель или пару
родных комплектов разьемов(папа-мама), тип к сожалению не знаю, не смог прочесть на аппаратуре .
Да да, благодарю за подсказку. Нашел это сегодня еще утром, когда чесал затылок дергал ручки ))). Оказалось сбоку написано, push и pull. Действительно, ручка выдвигается. Встречал такое на осциллографах GW Instek.ВасилийР1-68 писал(а):Кстати, переход с синуса на меандр осуществлялся ручкой плавной регулировки уровня сигнала (аттенюатор) (той, что с красной крышечкой).Надо потянуть на себя до щелчка.
У нас на Моск.телевизионном заводе РУБИН (и в его сервисных службах) были эти приборы и еще добавочно содержащие осциллограф (типа С1-94 или САГА).
Выражаю благодарность, документацию получил. Спасибо, Александр!FAI4 писал(а):Прибор рекомендовался как базовый для настройки катушечников 1-го класа.
Пришли свой адрес в ЛС.
Вышлю все что есть.
Электролиты может подсохли?Pavel_S писал(а):Да да, благодарю за подсказку. Нашел это сегодня еще утром, когда чесал затылок дергал ручки ))). Оказалось сбоку написано, push и pull. Действительно, ручка выдвигается. Встречал такое на осциллографах GW Instek.ВасилийР1-68 писал(а):Кстати, переход с синуса на меандр осуществлялся ручкой плавной регулировки уровня сигнала (аттенюатор) (той, что с красной крышечкой).Надо потянуть на себя до щелчка.
У нас на Моск.телевизионном заводе РУБИН (и в его сервисных службах) были эти приборы и еще добавочно содержащие осциллограф (типа С1-94 или САГА).

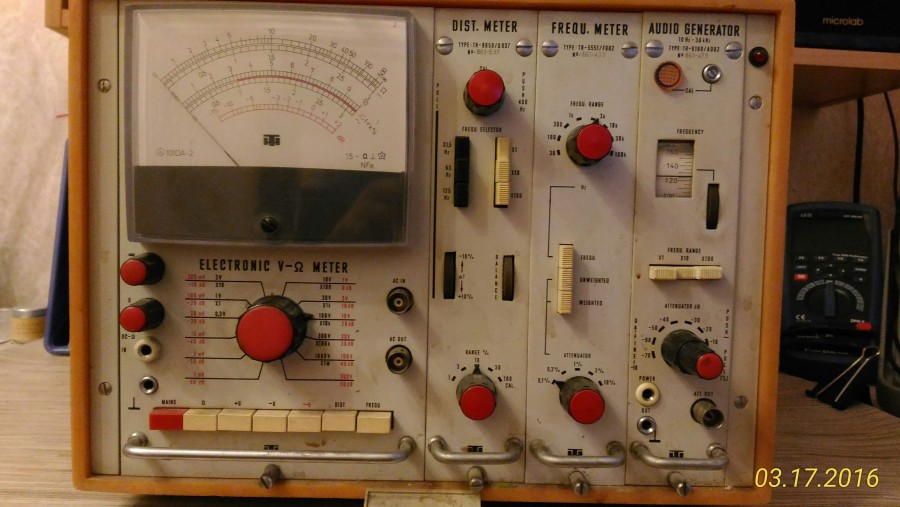

Прибор к сожалению с дефектами, нужно лечить. Так как этот процесс будет для души, заниматься придется в свободное время. Такие аппараты я не ремонтировал, понадобиться помощь всех желающих. При проверке аудиогенератора выявился дефект. Синус чистый, без искажений. А вот меандр нет, ширина импульса шапки и основания разная. Фронты завалены! Частометр завышает показания на 40-50 единиц, сигнал в 200Гц кажет 250 и т.д. Буду выкладывать фотографии и свои пути решения, слушать всех желающих помочь.
Ваши доки тоже получил. Спасибо.ВасилийР1-68 писал(а): для Pavel_S документацию типографскую и сканированную имею, могу поделиться. Укажите эл.почту
Не совсем понятно. Если требуется, могу выложить.Самый ! писал(а):А что, документацию теперь принято прятать от всех ?
Угу...далеко далеко. В прошлом году выкладывал уже. Не знаю совпадают ли они с "припрятанными".Самый ! писал(а):А что, документацию теперь принято прятать от всех ?
"Это хорошо."даже с трудом верится в такую точность стрелочника
Напротив шкал (справа) стоят значки, показывающие для чего шкала предназначена:Pavel_S писал(а):Какая из шкал используется для измерения постоянки?
Почему не верится!? Беру резистор, замеряю профессиональным мультиметром. Замеряю этим прибором, совпадает. Десятые доли на шкале не отличить естественно, а так один в один.Phlanger писал(а):я конешно пардон, но кто для чего - на них написано почти открытым текстом: "-", "~", "омы там всякие". Вообще - скорее, любая линейная."Это хорошо."даже с трудом верится в такую точность стрелочника
Точность чего угодно, последний раз проходившего поверку 20 лет назад и с тех пор лежавшего в уютненьком сыром гаражыке - по умолчанию никакая. Хотя случаи конешно бывают разные.
Шикарная машина. У меня в театре была такая. В 1991-м году.
Аббревиатуры мне понятны, со стрелочниками работаю. Как я понимаю, для измерения постоянного напряжения используется 3 шкалы в зависимости от выбранного предела. Так?FAI4 писал(а):Напротив шкал (справа) стоят значки, показывающие для чего шкала предназначена:Pavel_S писал(а):Какая из шкал используется для измерения постоянки?
"-" - Постоянное напряжение
"~" - Переменное напряжение
"Ω" - Сопротивление
"f-k%" - Частота и К гармоник
Щёлкните со строны КПЕ поближе пож-ста.Как только доберусь, сделаю фото.Самый ! писал(а):Тут в связи с приобретением RCL-метра созрел доделать его генератор и обнаружил отпаянные провода от КПЕ. + В отличие от схемы на нём висит ёмкость 820 пФ.
Мало того, начал мерять КПЕ- при вращении ёмкость меняется совершенно непонятно.
Какие у него клеммы для подключения к плате? Год назад ума не хватило пометить - просто положил записку "проверить КПЕ"
Pavel_S - у меня верньер другой:
Смотря с какой цельюsam_nesung писал(а):Простите, у вас можно тут приземлиться?
Ситуация немного улучшилась, но не до конца. Основная проблема В-Ом была в ОУ(uA709PC), после его замены напряжения пришли к более цивильному виду. Теперь +11В и -10В, лучше, но все равно не то. Напряжения в контрольных точках не совпадает с картой напряжений. Копаю дальше ).Pavel_S писал(а):Добрый день, всем! Продолжаю ремонт аппарата. Сейчас занимаюсь блоком вольтомметра. Заменил сухие емкости на плате оконечного усилителя, перешел к измерениям. Выяснился неприятный дефект, на шине питания +12\-12 вольт перекос напряжения. Линия -12 просажена до 7,8 вольта. Повинна в этом коробочка ))), в которой размещены селектор с делителями и усилитель головы. Придется разбирать весь модуль чтобы добраться до нее.
- зачем головку калибровать - ???Pavel_S писал(а):Чем же он поможет, часовщик. Ее ведь надо калибровать и проверять при ремонте.
